公布日：2024.05.28
申請日：2024.04.26
分類號：C02F9/00(2023.01)I;B01D65/08(2006.01)I;C02F3/12(2023.01)N;C02F3/00(2023.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N
摘要
本發明涉及污水處理技術領域，尤其是涉及一種基于錯流流速模型和膜組件的污水處理方法及系統；本發明在對污水進行常規靜置沉淀、隔油、混凝沉淀后獲得處理后的污水上清液，然后對污水上清液進行第一過濾方式處理，并監控膜組件的跨膜壓差，然后采用第二過濾方式過濾，其中，第二過濾方式為注水流量動態改變，并通過錯流流速模型計算平均錯流流速，然后根據平均錯流流速得到初始注水流量值，其中，初始流量值的倍數關系的注水流量值進行污水處理，從而使得平均錯流流速相較于固定模式有了漸進式的提高，并且，通過動態改變注水流量值，使得過濾膜表面的剪切力不斷變化，進而實現了緩解膜污染的效果。
權利要求書

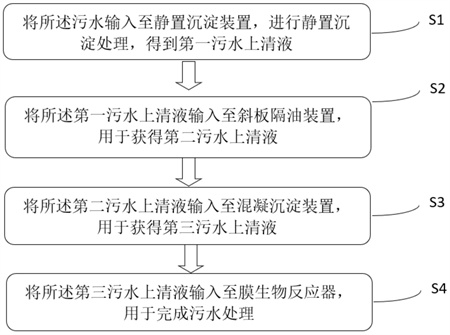

1.一種基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述方法包括以下步驟：S1：將所述污水輸入至靜置沉淀裝置，進行靜置沉淀處理，得到第一污水上清液；S2：將所述第一污水上清液輸入至斜板隔油裝置，用于獲得第二污水上清液；S3：將所述第二污水上清液輸入至混凝沉淀裝置，用于獲得第三污水上清液；S4：將所述第三污水上清液輸入至膜生物反應器，用于完成污水處理；所述S4具體為：S4.1：采用第一過濾方式對所述第三污水上清液進行處理，直至所述膜生物反應器的膜組件的跨膜壓差達到第一預設值，進入S4.2；S4.2：采用第二過濾方式對污水進行處理，直至所述膜組件的跨膜壓差達到第二預設值,進入S4.1，循環所述S4.1和S4.2，直至完成污水處理；所述S4.2具體為：S4.21：對所述膜生物反應器進行注水試驗，改變所述膜生物反應器的注水流量，然后測量得到不同注水流量下的平均錯流流速;S4.22：獲取所述S4.21計算的平均錯流流速下的注水流量值作為初始注水流量值F0；S4.23：分別以F0、1.1F0、1.2F0、1.3F0、1.4F0作為注水流量值進行污水處理；S4.24：重復所述S4.23，并實時監測所述膜組件的跨膜壓差，直至所述跨膜壓差下降至第二預設值；則進入S4.1。
2.根據權利要求1所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述S1中，靜置沉淀時間為5h。
3.根據權利要求1所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述S2中，所述斜板隔油裝置由預設數量的波形隔板構成。
4.根據權利要求3所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述斜板隔油裝置的隔油效率E為：
式中，V0為油類污染物的運動速度，Q為所述斜板隔油裝置的污水處理量，A為所述斜板隔油裝置的表面積。
5.根據權利要求1所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述S3具體為：向所述混凝沉淀裝置中加入絮凝劑，并充分?jǐn)嚢�，使所述第二污水上清液中的懸浮物聚集成絮體，進而通過沉淀的方式從污水中分離，從而獲得第三污水上清液。
6.根據權利要求1所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述S4.1中，所述第一過濾方式為恒定曝氣量運行方式，該運行方式具體為：設定所述恒定曝氣量為200m3/h，進而計算平均錯流流速；然后監測所述膜生物反應器的膜組件的跨膜壓差。
7.根據權利要求6所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，計算平均錯流流速的過程為：基于曝氣量與錯流流速關系式計算平均錯流流速；所述關系式為：
式中，y為平均錯流流速，x為曝氣量。
8.根據權利要求1所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述第一預設值為35kPa。
9.根據權利要求1所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述S4.2中，所述第二過濾方式為對所述膜生物反應器采用注水流量動態改變的方式實現污水處理。
10.一種基于錯流流速模型和膜組件的污水處理系統，該系統采用權利要求1-9任一項所述的基于錯流流速模型和膜組件的污水處理方法，其特征在于，所述系統包括：靜置沉淀裝置，用于對所述污水進行靜置沉淀處理，得到第一污水上清液；斜板隔油裝置，用于對所述第一污水上清液進行隔油處理，獲得第二污水上清液；混凝沉淀裝置，用于對所述第二污水上清液進行混凝沉淀處理，獲得第三污水上清液；膜生物反應器，用于對所述第三污水上清液通過膜生物過濾，完成污水處理。
發明內容
有鑒于此，本發明提出一種基于錯流流速模型和膜組件的污水處理方法及系統，在不改變MBR尺寸的前提下，有效緩解膜污染進而提高污水處理效率。
為了實現上述目的，提供一種基于錯流流速模型和膜組件的污水處理方法及系統，所述方法包括以下步驟：S1：將所述污水輸入至靜置沉淀裝置，進行靜置沉淀處理，得到第一污水上清液；S2：將所述第一污水上清液輸入至斜板隔油裝置，用于獲得第二污水上清液；S3：將所述第二污水上清液輸入至混凝沉淀裝置，用于獲得第三污水上清液；S4：將所述第三污水上清液輸入至膜生物反應器，用于完成污水處理；所述S4具體為：S4.1：采用第一過濾方式對所述第三污水上清液進行處理，直至所述膜生物反應器的膜組件的跨膜壓差（TMP）達到第一預設值，進入S4.2；S4.2：采用第二過濾方式對所述污水進行處理，直至所述膜組件的跨膜壓差（TMP）達到第二預設值,進入S4.1，循環所述S4.1和S4.2，直至完成污水處理；所述S4.2具體為：S4.21：對所述膜生物反應器進行注水試驗，改變所述膜生物反應器的注水流量，然后測量得到不同注水流量下的平均錯流流速;S4.22：獲取所述S4.21計算的平均錯流流速下的注水流量值作為初始注水流量值F0；S4.23：分別以F0、1.1F0、1.2F0、1.3F0、1.4F0作為注水流量值進行污水處理；S4.24：重復所述S4.23，并實時監測所述膜組件的跨膜壓差（TMP），直至所述跨膜壓差（TMP）下降至第二預設值；則進入S4.1。
優選地，所述S1中，靜置沉淀時間為5h。
優選地，所述S2中，所述斜板隔油裝置有預設數量的波形隔板構成。
優選地，所述斜板隔油裝置的隔油效率E為：
式中，V0為油類污染物的運動速度，Q為所述斜板隔油裝置的污水處理量，A為所述斜板隔油裝置的表面積。
優選地，所述S3具體為：向所述混凝沉淀裝置中加入絮凝劑，并充分?jǐn)嚢�，使所述第二污水上清液中的懸浮物聚集成絮體，進而通過沉淀的方式從污水中分離，從而獲得第三污水上清液。
優選地，所述S4.1中，所述第一過濾方式為恒定曝氣量運行方式，該運行方式具體為：設定所述恒定曝氣量為200m3/h，進而計算平均錯流流速；然后監測所述膜生物反應器的膜組件的跨膜壓差（TMP）；優選地，計算平均錯流流速的過程為：基于錯流流速模型中的曝氣量與錯流流速關系式計算平均錯流流速；所述關系式為：
式中，y為平均錯流流速，x為曝氣量；優選地，所述第一預設值為35kPa，優選地，所述S4.2中，所述第二過濾方式為對所述膜生物反應器采用注水流量動態改變的方式實現污水處理。
根據本發明的另一方面，提供一種基于錯流流速模型和膜組件的污水處理系統，該系統采用上述的基于錯流流速模型和膜組件的污水處理方法，所述系統包括：靜置沉淀裝置，用于對所述污水進行靜置沉淀處理，得到第一污水上清液；斜板隔油裝置：用于對所述第一污水上清液進行隔油處理，獲得第二污水上清液；混凝沉淀裝置，用于對所述第二污水上清液進行混凝沉淀處理，獲得第三污水上清液；膜生物反應器，用于對所述第三污水上清液通過膜生物過濾，完成污水處理。
本發明的優點和有益效果為：本發明通過對污水處理過程進行調節控制，從而緩解膜污染，提高污水處理效率，具體為采用第一過濾方式對污水上清液進行處理，其中，第一過濾方式為恒定曝氣量運行方式，直至跨膜壓差大于設定值時，采用第二過濾方式對所述污水進行處理，其中，第二過濾方式為注水流量動態改變，并通過錯流流速模型計算平均錯流流速，然后根據平均錯流流速得到初始注水流量值，其中，采用初始流量值的倍數關系的注水流量值進行污水處理，從而使得平均錯流流速相較于固定模式有了漸進式的提高，并且，通過動態改變注水流量值，使得過濾膜表面的剪切力不斷變化，進而實現了緩解膜污染的效果。
本發明通過跨膜壓差作為污水處理不同步驟的監測指標，一方面可以使得污水處理的各個階段劃分的更具科學性，從而實現減少污水處理成本的目的，另一方面，采用污水處理系統自帶設備實現監測，避免了額外增加監測設備對船舶空間的占用。
本發明不改變MBR的原有尺寸，不會導致船舶整體空間布局改變。
本發明首先采用固定模型進行污水處理，然后采用動態模式進行污水處理，其中，動態模式可緩解膜組件的污染程度，進而使得跨膜壓差朝著較小的趨勢改變，固定模式運行能耗較低，因此，本發明的方案可減少污染處理能耗。
（發明人：李廣濤;吳世紅;許剛;李皚菁;王志明;姚海波;葛麗燕;馮志強;李美玲;羅小鳳）
