公布日：2023.11.21

申請(qǐng)日：2023.09.01

分類號(hào)：C02F11/12(2019.01)I;C02F11/00(2006.01)N

摘要

本發(fā)明涉及固廢資源化處理技術(shù)領(lǐng)域，具體涉及一種含銅污泥成型的方法，包括(1)將含銅污泥干燥至含水率15～30％，廢樹脂粉粒度為100目篩下占比90％以上；(2)按照重量份比稱量，含銅污泥100份，廢樹脂粉15～25份，熔劑3～5份；(3)在強(qiáng)力攪拌機(jī)中攪拌，使得物料混合均勻，攪拌時(shí)間為20～30min；(4)將混合料倒入加熱罐中，加熱罐上方有氣體收集裝置，加熱混合料中心溫度至125～225℃，保溫10～30min；(5)在15～25MPa的壓力下成型，維持時(shí)間1～3min，強(qiáng)度滿足要求后，得到含銅污泥制塊。本發(fā)明的成型方法，同時(shí)處理了廢樹脂粉，獲得的含銅污泥團(tuán)塊強(qiáng)度高、熱穩(wěn)定性好、無(wú)需添加粘結(jié)劑、降低了能源消耗，也減小了環(huán)境污染。

權(quán)利要求書

1.一種含銅污泥成型的方法，其特征在于包括有如下步驟：(1)原料預(yù)處理將含銅污泥干燥至含水率15～30％，廢樹脂粉粒度為100目篩下占比90％以上。(2)配料按照重量份比將各種原料組分稱量，具體配比為：含銅污泥100份，廢樹脂粉15～25份，熔劑3～5份。(3)混勻在強(qiáng)力攪拌機(jī)中攪拌，使得物料混合均勻，攪拌時(shí)間為20～30min。(4)加熱將混合料倒入加熱罐中，加熱罐上方有氣體收集裝置，加熱混合料中心溫度至125～225℃，保溫10～30min。(5)成型在15～25MPa的壓力下成型，維持時(shí)間1～3min，強(qiáng)度滿足要求后，得到含銅污泥制塊，控制水分在10～15％，冷態(tài)抗壓強(qiáng)度高于1000N/個(gè)，落下強(qiáng)度大于4次/個(gè)。

2.根據(jù)權(quán)利要求1所述的含銅污泥成型的方法，其特征在于：所述步驟(1)中含銅污泥干燥至含水率20％，廢樹脂粉粒度為100目篩下占比95％。

3.根據(jù)權(quán)利要求1所述的含銅污泥成型的方法，其特征在于：所述步驟(2)中的配比為：含銅污泥100份，廢樹脂粉20份，熔劑4份。

4.根據(jù)權(quán)利要求1所述含銅污泥成型的方法，其特征在于：所述步驟(4)中加熱混合料中心溫度至205℃，保溫15min。

5.根據(jù)權(quán)利要求1所述的含銅污泥成型的方法，其特征在于：所述步驟(5)在20MPa的壓力下成型，維持時(shí)間2min，強(qiáng)度滿足要求后，得到含銅污泥制塊，控制水分在12％，冷態(tài)抗壓強(qiáng)度高于1250N/個(gè)，落下強(qiáng)度大于5次/個(gè)。

發(fā)明內(nèi)容

本發(fā)明的目的在于提供一種含銅污泥的成型方法，以降低火法處理含銅污泥中的成型成本，同時(shí)實(shí)現(xiàn)對(duì)廢樹脂粉的回收利用，減少環(huán)境污染。

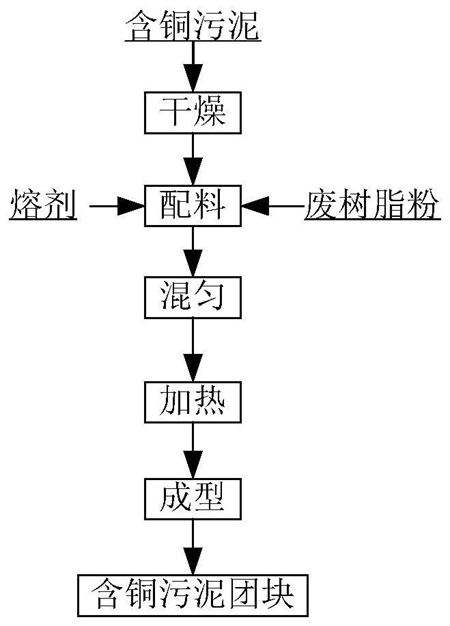

為解決上述問題，本發(fā)明提供了一種含銅污泥成型的方法，包括如下的步驟：

(1)原料預(yù)處理

將含銅污泥干燥至含水率15～30％，廢樹脂粉粒度為100目篩下占比90％以上。

(2)配料

按照重量份比將各種原料組分稱量，具體配比為：含銅污泥100份，廢樹脂粉15～25份，熔劑3～5份。

(3)混勻

在強(qiáng)力攪拌機(jī)中攪拌，使得物料混合均勻，攪拌時(shí)間為20～30min。

(4)加熱

將混合料倒入加熱罐中，加熱罐上方有氣體收集裝置，加熱混合料中心溫度至125～225℃，保溫10～30min。

(5)成型

在15～25MPa的壓力下成型，維持時(shí)間1～3min，強(qiáng)度滿足要求后，得到含銅污泥制塊，控制水分在10～15％，冷態(tài)抗壓強(qiáng)度高于1000N/個(gè)，落下強(qiáng)度大于4次/個(gè)。

本發(fā)明提供的含銅污泥成型方法，克服了單純將廢樹脂粉作為有毒性的危險(xiǎn)廢物的處理偏見，通過利用其中含有的玻璃纖維、熱固性環(huán)氧樹脂和各種添加劑，使其在加熱過程中產(chǎn)生熱塑性，從而代替含銅污泥成型過程中的粘結(jié)劑，同時(shí)利用廢樹脂粉中的有機(jī)物在火法處理過程中燃燒產(chǎn)生的熱量，利用廢樹脂粉中的無(wú)機(jī)物起到熔劑的作用，這既降低了含銅污泥成型的成本，又能同時(shí)實(shí)現(xiàn)廢樹脂粉的處理，為火法處理工藝提供熱量和熔劑，以廢治廢推動(dòng)綠色循環(huán)經(jīng)濟(jì)發(fā)展。本申請(qǐng)成型方法獲得的含銅污泥團(tuán)塊具備強(qiáng)度高，冷態(tài)抗壓強(qiáng)度高于1000N/個(gè)，落下強(qiáng)度大于4次/個(gè)；熱穩(wěn)定性好，可以直接加入富氧頂吹熔池熔煉爐內(nèi)進(jìn)行處理，含銅污泥所制團(tuán)塊的熱值可以達(dá)到3～5MJ/kg，可以顯著降低熔煉過程中的能源消耗，此外無(wú)需添加粘結(jié)劑，也降低了能源消耗。

（發(fā)明人：丁銀貴;游韶瑋;鄭環(huán)東;陳士朝;韓志彪;管子豪;劉夢(mèng)瑤;楊耀武）
