公布日：2024.05.17
申請日：2024.03.13
分類號：C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F101/30(2006.01)N
摘要：本發明公開了一種污水臭氧處理改進方法及裝置，涉及污水處理技術領域，為解決廢水中難降解有機物的去除率較低的問題；本發明包括在上部進水式臭氧接觸塔的基礎上，延長污水進水管至塔體內的上部，設置進水端朝下；在塔外設置多相流泵，并令其吸水管穿入塔內，吸水端擴口朝上正對設置在污水進水管下端，多相流泵吸入流量大于污水進水流量，吸水管接近多相流泵處連接臭氧進氣管，多相流泵出水管路經過管道混合器后再返回臭氧接觸塔上部；在污水進入管道混合器前投加均相催化劑，離開管道混合器、返回臭氧接觸塔前投加雙氧水；本發明有助于廢水中難降解有機物的高效去除，且臭氧利用率較高，有利于間接減少用量。
權利要求書
1.一種污水臭氧處理改進方法，其特征在于，包括以下內容：在上部進水式臭氧接觸塔的基礎上，延長污水進水管至塔體內的上部，設置進水端朝下；在塔外設置多相流泵，并令其吸水管穿入塔內，吸水端擴口朝上正對設置在污水進水管下端，多相流泵吸入流量大于污水進水流量，吸水管接近多相流泵處連接臭氧進氣管，多相流泵出水管路經過管道混合器后再返回臭氧接觸塔上部；在污水進入管道混合器前投加均相催化劑，離開管道混合器、返回臭氧接觸塔前投加雙氧水。

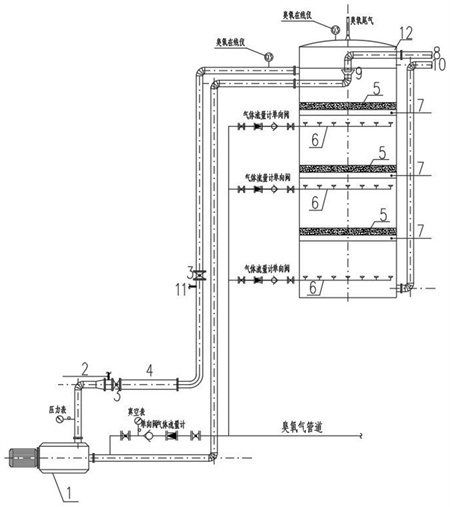

2.一種用于實現權利要求1所述改進方法的污水臭氧處理裝置，其特征在于：包括臭氧接觸塔和管段式臭氧接觸器，其中臭氧接觸塔的塔體(12)上部連接有污水進水管(8)，下部連接有污水出水管(10)，污水進水管(8)的出水端延伸至塔體(12)內部并朝下設置，其出水口下方設有接觸器進水管，且接觸器進水管的進水口處設有朝向污水進水管(8)的出水端的喇叭口(9)用于接住污水進水管(8)的出水，接觸器進水管延伸至塔體(12)外部并依次連接有多相流泵(1)和管道混合器(4)，管道混合器(4)的出水管連通至塔體(12)上部；塔體(12)內固設有若干層填料層(5)，填料層(5)下方設有臭氧進氣口，接觸器進水管接近多相流泵(1)的一端處也連接有臭氧進氣口，各臭氧進氣口通過臭氧氣管道連通并連接至臭氧供氣端。
3.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述管道混合器(4)與多相流泵(1)之間的連接管路上設有若干組均相催化劑投加點(2)和持壓旋流閥(3)，其中每組均相催化劑投加點(2)設置在持壓旋流閥(3)進口端。
4.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述管道混合器(4)的出水管上設有若干組雙氧水投加點(11)和持壓旋流閥(3)，其中每組雙氧水投加點(11)設置在持壓旋流閥(3)進口端。
5.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述填料層(5)下端固設有催化劑托盤(7)，其為多孔結構用于透氣，填料層(5)內填充有異相催化劑。
6.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述填料層(5)下方的臭氧進氣口處安裝有多個臭氧釋放器(6)，用于將臭氧布散至填料層(5)下方各處。
7.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述多相流泵(1)的吸入流量大于污水進水管(8)進水流量。
8.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述污水出水管(10)在塔體(12)外向上延伸至塔體(12)上部一側后連接高位管段，喇叭口(9)的上端標高低于高位管段的下端至少0.3m。
9.根據權利要求2所述的污水臭氧處理裝置，其特征在于：所述塔體(12)上端還設有臭氧尾氣吸收管與臭氧在線濃度分析儀。
發明內容
本發明的目的在于提供一種污水臭氧處理改進方法及裝置，以解決廢水中難降解有機物的去除率較低的問題。
為實現上述目的，本發明提供如下技術方案：一種污水臭氧處理改進方法，包括以下內容：
在上部進水式臭氧接觸塔的基礎上，延長污水進水管至塔體內的上部，設置進水端朝下；
在塔外設置多相流泵，并令其吸水管穿入塔內，吸水端擴口朝上正對設置在污水進水管下端，多相流泵吸入流量大于污水進水流量，吸水管接近多相流泵處連接臭氧進氣管，多相流泵出水管路經過管道混合器后再返回臭氧接觸塔上部；
在污水進入管道混合器前投加均相催化劑，離開管道混合器、返回臭氧接觸塔前投加雙氧水。
本發明提供的另一技術方案：一種用于實現上述改進方法的污水臭氧處理裝置，包括臭氧接觸塔和管段式臭氧接觸器，其中臭氧接觸塔的塔體上部連接有污水進水管，下部連接有污水出水管，污水進水管的出水端延伸至塔體內部并朝下設置，其出水口下方設有接觸器進水管，且接觸器進水管的進水口處設有朝向污水進水管的出水端的喇叭口用于接住污水進水管的出水，接觸器進水管延伸至塔體外部并依次連接有多相流泵和管道混合器，管道混合器的出水管連通至塔體上部；塔體內固設有若干層填料層，填料層下方設有臭氧進氣口，接觸器進水管接近多相流泵的一端處也連接有臭氧進氣口，各臭氧進氣口通過臭氧氣管道連通并連接至臭氧供氣端。
優選的，管道混合器與多相流泵之間的連接管路上設有若干組均相催化劑投加點和持壓旋流閥，其中每組均相催化劑投加點設置在持壓旋流閥進口端。
優選的，管道混合器的出水管上設有若干組雙氧水投加點和持壓旋流閥，其中每組雙氧水投加點設置在持壓旋流閥進口端。
優選的，填料層下端固設有催化劑托盤，其為多孔結構用于透氣，填料層內填充有異相催化劑。
優選的，填料層下方的臭氧進氣口處安裝有多個臭氧釋放器，用于將臭氧布散至填料層下方各處。
優選的，多相流泵的吸入流量大于污水進水管進水流量。
優選的，污水出水管在塔體外向上延伸至塔體上部一側后連接高位管段，喇叭口的上端標高低于高位管段的下端至少0.3m。
優選的，塔體上端還設有臭氧尾氣吸收管與臭氧在線濃度分析儀。
與現有技術相比，本發明的有益效果是：
1、該污水臭氧處理改進方法及裝置，設有臭氧接觸塔和管段式臭氧接觸器；管段式臭氧接觸器中通過多相流泵將臭氧吸入廢水中形成初步混合，同時利用多相流泵提供一定的物相混合效果，通過設置持壓旋流閥，既能維持上游管段的工作壓力，也能形成污水旋流，使臭氧氣體在污水中始終保持30-50um的微汽泡狀態，增加了臭氧氣與廢水的接觸面積與傳質速率，在均相催化劑的催化作用下，能夠迅速將大分子有機物降解為小分子有機物；臭氧接觸塔中通過投加臭氧和雙氧水，在異相催化劑環境下，徹底將小分子有機物降解為二氧化碳和水，從而實現廢水中難降解有機物的高效降解。
2、該污水臭氧處理改進方法及裝置，污水進水管的出水流至喇叭口中，可大大增加污水與臭氧的循環接觸時間，有助于提高大分子有機物開環效率，多相流泵的吸入流量大于污水進水管進水流量，進入臭氧接觸塔的臭氧在幾乎經過整個塔體后，部分被吸入接觸器進水管，提高了臭氧利用率，可間接減少臭氧投加量。
（發明人：劉曉輝;費曉昕;朱紅生）
