公布日：2023.11.03
申請日：2023.08.03
分類號：B01J23/745(2006.01)I;C01B32/05(2017.01)I;C10B53/00(2006.01)I;C02F11/13(2019.01)I
摘要
本發明涉及鐵碳材料制備技術領域，具體涉及一種采用富鐵市政污泥制備鐵碳材料的系統和方法。其中，一種采用富鐵市政污泥制備鐵碳材料的方法，包括：預處理：富鐵市政污泥經過烘干、粉碎獲得預處理污泥；鐵碳材料制備：利用水泥窯尾缺氧廢氣對預處理污泥進行炭化后制備得到鐵碳材料。本發明將富鐵市政污泥與水泥窯尾缺氧廢氣相耦合，解決了傳統生物質和鐵源制備鐵碳材料的熱源供給問題，無需進行額外熱源補給，而且無需外加鐵源，無需進行離線處理以及二次活化，最終制備出的鐵碳材料在有機廢水污染物降解過程中催化降解效果優異。
權利要求書
1.一種采用富鐵市政污泥制備鐵碳材料的方法，其特征在于，包括：預處理：富鐵市政污泥經過烘干、粉碎獲得預處理污泥；鐵碳材料制備：利用水泥窯尾缺氧廢氣對預處理污泥進行炭化后制備得到鐵碳材料。
2.根據權利要求1所述的方法，其特征在于，所述富鐵市政污泥為采用鐵鹽絮凝劑進行脫水沉淀處理后的污泥；和/或，所述富鐵市政污泥中鐵的質量百分比為45-47％；和/或，所述水泥窯尾缺氧廢氣的溫度為450-1000℃，優選為550-800℃。
3.根據權利要求1或2所述的方法，其特征在于，所述富鐵市政污泥經過烘干后的含水率降至30％以下；優選的，所述富鐵市政污泥利用對預處理污泥炭化后的水泥窯尾缺氧廢氣進行干燥；和/或，所述富鐵市政污泥經粉碎后的粒徑為200-800目；和/或，所述水泥窯尾缺氧廢氣中氧氣的體積百分數小于10％。
4.根據權利要求1或2所述的方法，其特征在于，所述預處理污泥在立式結構的氣動床中進行炭化；所述氣動床具有三段式結構的炭化腔室，該三段式結構從上至下依次為第一段、第二段和第三段；所述預處理污泥從上至下給料，所述水泥窯尾缺氧廢氣從下至上給料；優選的，所述預處理污泥在炭化過程中，小粒徑的預處理污泥被水泥窯尾缺氧廢氣吹至第一段，大粒徑的預處理污泥下沉至第三段；和/或，所述預處理污泥經炭化后，小粒徑的預處理污泥被水泥窯尾缺氧廢氣攜帶輸送至旋風分離器進行分離，大粒徑的預處理污泥從底部排渣器外排。
5.根據權利要求1或2所述的方法，其特征在于，以富鐵市政污泥的質量為500g計，所述水泥窯尾缺氧廢氣的用量為0.3-0.4m3；和/或，所述水泥窯尾缺氧廢氣在第三段內的流速為0.5-1m/s。
6.根據權利要求1或2所述的方法，其特征在于，所述炭化的時間為45-85min。
7.一種采用富鐵市政污泥制備鐵碳材料的系統，其特征在于，包括依次連接的烘干機、粉碎機、給料機和氣動床；所述氣動床與水泥窯尾缺氧廢氣出口連接。
8.根據權利要求7所述的系統，其特征在于，所述氣動床為立式結構，其內部設置有炭化腔室，炭化腔室為相互連通的三段式結構，該三段式結構從上至下依次為第一段、第二段和第三段。
9.根據權利要求8所述的系統，其特征在于，所述第二段為均勻擴徑結構，其大徑端與第一段的底部連接，其小徑端與第三段的頂部連接；和/或，所述第三段的下部設置有過濾板，第三段的底部末端設置有風管，風管的另一端與水泥窯尾缺氧廢氣出口連接；所述過濾板的上方設置底部排渣器，底部排渣器的一端與第三段連通，底部排渣器的另一端向外延伸出氣動床；和/或，所述第一段的靠近頂部的位置設置有與其連通的旋風分離器。
10.根據權利要求9所述的系統，其特征在于，所述底部排渣器和旋風分離器均連接在產品儲料倉上；和/或，所述底部排渣器為相對于第三段朝向其底部傾斜設置的排渣管道；和/或，所述第一段與第三段的內徑比為(1.5-2)：1。
發明內容
因此，本發明要解決的技術問題在于克服現有鐵碳材料制備過程中需離線處理以及二次活化且最終制備的鐵碳材料的催化降解性能不佳的缺陷，從而提供一種利用富鐵市政污泥制備鐵碳材料的系統和方法。
為達到上述目的，本發明提供如下技術方案：

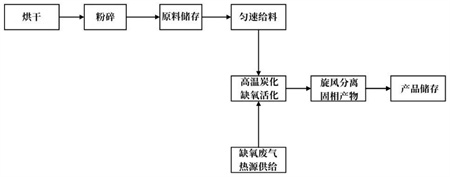

一種采用富鐵市政污泥制備鐵碳材料的方法，包括：
預處理：富鐵市政污泥經過烘干、粉碎獲得預處理污泥；
鐵碳材料制備：利用水泥窯尾缺氧廢氣對預處理污泥進行炭化后制備得到鐵碳材料。
優選的，所述富鐵市政污泥為采用鐵鹽絮凝劑進行脫水沉淀處理后的污泥；
和/或，所述富鐵市政污泥中鐵的質量百分比為45-47％；
和/或，所述水泥窯尾缺氧廢氣的溫度為450-1000℃，優選為550-800℃。
優選的，所述富鐵市政污泥經過烘干后的含水率降至30％以下；優選的，所述富鐵市政污泥利用對預處理污泥炭化后的水泥窯尾缺氧廢氣進行干燥；
和/或，所述富鐵市政污泥經粉碎后的粒徑為200-800目；
和/或，所述水泥窯尾缺氧廢氣中氧氣的體積百分數小于10％。
優選的，所述預處理污泥在立式結構的氣動床中進行炭化；所述氣動床具有三段式結構的炭化腔室，該三段式結構從上至下依次為第一段、第二段和第三段；所述預處理污泥從上至下給料，所述水泥窯尾缺氧廢氣從下至上給料；
優選的，所述預處理污泥在炭化過程中，小粒徑的預處理污泥被水泥窯尾缺氧廢氣吹至第一段，大粒徑的預處理污泥下沉至第三段；
和/或，所述預處理污泥經炭化后，小粒徑的預處理污泥被水泥窯尾缺氧廢氣攜帶輸送至旋風分離器進行分離，大粒徑的預處理污泥從底部排渣器外排。
優選的，以富鐵市政污泥的質量為500g計，所述水泥窯尾缺氧廢氣的用量為0.3-0.4m3；
和/或，所述水泥窯尾缺氧廢氣在第三段內的流速為0.5-1m/s。
優選的，所述炭化的時間為45-85min；
和/或，所述炭化的同時還進行活化。本發明中的富鐵市政污泥中的鐵元素可以充當活性劑。
本發明還提供一種采用富鐵市政污泥制備鐵碳材料的系統，包括依次連接的烘干機、粉碎機、給料機和氣動床；
所述氣動床與水泥窯尾缺氧廢氣出口連接。
優選的，所述氣動床為立式結構，其內部設置有炭化腔室，炭化腔室為相互連通的三段式結構，該三段式結構從上至下依次為第一段、第二段和第三段。
優選的，所述第二段為均勻擴徑結構，其大徑端與第一段的底部連接，其小徑端與第三段的頂部連接；
和/或，所述第三段的下部設置有過濾板，第三段的底部末端設置有風管，風管的另一端與水泥窯尾缺氧廢氣出口連接；所述過濾板的上方設置底部排渣器，底部排渣器的一端與第三段連通，底部排渣器的另一端向外延伸出氣動床；所述過濾板的作用為：允許缺氧廢氣通過，以保證氣動床內的富鐵市政污泥流化炭化、活化；對缺氧廢氣進行均勻分配，以提高缺氧廢氣在第三段內的分散均勻程度；對第三段內的大粒徑固體顆粒起到較好的攔截和支撐作用。
和/或，所述第一段的靠近頂部的位置設置有與其連通的旋風分離器。
優選的，所述底部排渣器和旋風分離器均連接在產品儲料倉上；
和/或，所述底部排渣器為相對于第三段朝向其底部傾斜設置的排渣管道；
和/或，所述第一段與第三段的內徑比為(1.5-2)：1。
在本發明中，由于第一段的內徑大于第三段的內徑，所以第一段的水泥窯尾缺氧廢氣的風速小于第三段的風速，使得粒徑小的固體顆粒被吹至第一段，而粒徑大的固體顆粒停留在第三段，第三段的水泥窯尾缺氧廢氣的溫度較高，可以保證對大粒徑固體顆粒的較好的炭化和活化，炭化和活化完畢后，水泥窯尾缺氧廢氣將小粒徑固體顆粒吹至旋風分離器進行氣固分離，小粒徑固體顆粒排凈后，關閉第一段的出口，打開底部排渣器的閥門，利用水泥窯尾缺氧廢氣將大粒徑固體顆粒由底部排渣器攜帶外排。
在本發明中，為了防止水泥窯尾缺氧廢氣對外界的影響過大，在排放大粒徑固體顆粒時，將水泥窯尾缺氧廢氣的流速調小。
在本發明中，富鐵市政污泥在熱解過程中，其中的鐵元素可以發揮催化劑的作用，有助于提高材料的孔隙結構和比表面積。在熱解過程中，鐵可以作為催化劑，促進熱解反應的進行，并在一定程度上影響材料的微觀結構和孔隙分布。首先，鐵元素可以催化有機物質的熱解過程，有助于增加產物的孔隙度。這是因為鐵元素可以促進有機物質分解成更小的分子，這些小分子在熱解過程中氣化可以逸出，形成更多的孔隙。其次，鐵元素在高溫下可以形成不同價態的鐵氧化物，這些鐵氧化物在熱解過程中可以發生還原反應脫氧結合炭生成氣態氧化物，進一步增加材料的比表面積。
本發明技術方案，具有如下優點：
1.一種采用富鐵市政污泥制備鐵碳材料的方法，包括：預處理：富鐵市政污泥經過烘干、粉碎獲得預處理污泥；鐵碳材料制備：利用水泥窯尾缺氧廢氣對預處理污泥進行炭化后制備得到鐵碳材料。本發明將富鐵市政污泥與水泥窯尾缺氧廢氣相耦合，解決了傳統生物質和鐵源制備鐵碳材料的熱源供給問題，無需進行額外熱源補給，而且無需外加鐵源，無需進行離線處理以及二次活化，且最終制備出的鐵碳材料在有機廢水污染物降解過程中催化降解效果優異。
2.本發明的采用富鐵市政污泥制備鐵碳材料的方法，其中，工藝流程的熱量流動符合能量梯級利用，水泥窯尾缺氧廢氣在進行富鐵市政污泥炭化后，余熱仍可以進行污泥干化；此外，炭化富鐵市政污泥后的水泥窯尾缺氧廢氣中含有可燃有機物，可以回通到水泥窯預分解爐中進行熱量再補充，提高了能量的利用率；本發明利用熱解法將富鐵市政污泥轉化為具有一定經濟價值鐵碳材料，同時還可以避免該污泥處理處置帶來的環境風險。
3.本發明的采用富鐵市政污泥制備鐵碳材料的方法，水泥窯尾缺氧廢氣既是低含氧量氣源，又是熱源，可以滿足炭化過程中活化條件與沖孔要求，進而可以不用額外營造高濕缺氧的環境進行活化，在一定程度上降低了能耗。
4.本發明的采用富鐵市政污泥制備鐵碳材料的方法，富鐵市政污泥中存在的過渡金屬(如，Fe、Cu、Ni等)會增強鐵碳材料活化過硫酸鹽的活性，增強降解有機廢水的能力；富鐵市政污泥內部的鐵元素，在高溫熱解條件下具有加強催化的效果，這是因為富鐵市政污泥中的Fe2O3組分能與富鐵市政污泥中生物炭等有機成分發生反應，生成熱解產物(CO、CO2、H2、CH4等)，促進生物炭的轉化。
（發明人：董婧祎;張德群;徐劍;毛巖鵬;逄棟杰）
