公布日：2023.11.03
申請日：2023.07.27
分類號：B65G19/14(2006.01)I;B65G23/06(2006.01)I;C02F11/13(2019.01)I
摘要
本發明公開一種污泥用刮板運輸機構，包括兩側對應的鏈輪傳動機構，兩側的鏈輪傳動機構上對應安裝有傳動鏈條，且所述的傳動鏈條上還鋪設有傳動板，而所述的傳動板上則對應安裝有間隔均勻的刮板，相鄰刮板之間的區域構成運輸槽。本發明可實現污泥的運輸，可將高處的污泥運輸?shù)降吞�，抑或是�?shí)現長遠距離運輸?shù)�，整體結構非常的合理，且外部設置封閉殼體，不會產生漏泥現象，且上方設置進料口，下方設置下料口，可高效的實現污泥的刮板運輸。
權利要求書

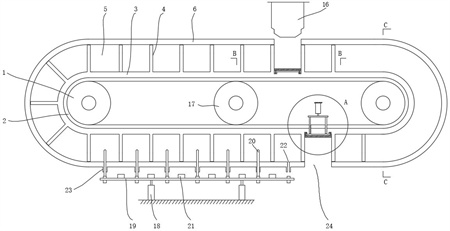

1.一種污泥用刮板運輸機構，其特征在于：包括兩側對應的鏈輪傳動機構（1），兩側的鏈輪傳動機構（1）上對應安裝有傳動鏈條（2），且所述的傳動鏈條（2）上還鋪設有傳動板（3），而所述的傳動板（3）上則對應安裝有間隔均勻的刮板（4），相鄰刮板（4）之間的區域構成運輸槽（5）；還包括封閉殼體（6），所述的封閉殼體（6）位于鏈輪傳動機構（1）的前后側，對應將刮板（4）的前后側全部封閉住，且封閉殼體（6）環繞鏈輪傳動機構（1）設置，對應將刮板（4）的上端部位封閉住，所述的刮板（4）可相應在封閉殼體（6）內移動；且封閉殼體（6）上端還設置有與運輸槽（5）大小一致的進料口（15），封閉殼體（6）下端則設置有與運輸槽（5）大小一致的下料口（24）；所述的鏈輪傳動機構（1）設置為步進式傳動模式，使得每次下料口（24）和進料口（15）均與運輸槽（5）的位置對應；每一運輸槽（5）的底部還均安裝有一彈簧板（7），且所述運輸槽（5）的底部還設置有彈簧槽（8），所述的彈簧槽（8）內還安裝有彈簧件（9），彈簧件（9）對應固定在彈簧板（7）上，通過彈簧件（9）將彈簧板（7）拉緊固定在運輸槽（5）的底部；并且每一運輸槽（5）中的傳動板（3）上還均設置有穿孔（10），所述的彈簧板（7）被拉緊后相應將穿孔（10）封堵�。凰鲞M(jìn)料口（15）的上端安裝有進料機構（16）；所述下料口（24）的上方還安裝有一電推動裝置（11），該電推動裝置（11）設置在兩側的鏈輪傳動機構（1）之間，且電推動裝置（11）的主軸（12）向下伸出，主軸（12）上安裝有推動板（13），推動板（13）上對應安裝有推動桿（14），而所述推動桿（14）的位置相應與每一運輸槽（5）中傳動板（3）上的穿孔（10）的位置對應，電推動裝置（11）可帶動推動桿（14）下移，從穿孔（10）穿過后抵壓在對應的彈簧板（7）上；兩側的鏈輪傳動機構（1）之間還設置有對應的支撐鏈輪（17）；所述封閉殼體（6）的下方還安裝有升降機構（18），所述的升降機構（18）上安裝有升降板（19），所述的升降板（19）上又對應安裝有若干個間隔均勻的加熱棒（20）以及用于提供電源的電源裝置（21），而所述的封閉殼體（6）上則設置有與加熱棒（20）位置對應的加熱孔（22），所述的加熱棒（20）可從加熱孔（22）中穿過向上伸出到運輸槽（5）中，且相應設置運輸槽（5）的位置，使得加熱棒（20）每次上移后均可插入到運輸槽（5）中；所述的封閉殼體（6）的加熱孔（22）處還向下延伸設置有對應的陶瓷套筒（23），所述的加熱棒（20）從陶瓷套筒（23）中穿過向上伸入到運輸槽（5）中，可對運輸槽（5）中的污泥進行加熱。
2.根據權利要求1所述的一種污泥用刮板運輸機構,其特征在于：每一運輸槽（5）中的彈簧槽（8）以及穿孔（10）均設置有四個，而推動板（13）上的推動桿（14）對應設置有四個。
發明內容
本發明的目的是針對現有技術存在的不足，提供一種污泥用刮板運輸機構；其技術方案如下：
一種污泥用刮板運輸機構，包括兩側對應的鏈輪傳動機構，兩側的鏈輪傳動機構上對應安裝有傳動鏈條，且所述的傳動鏈條上還鋪設有傳動板，而所述的傳動板上則對應安裝有間隔均勻的刮板，相鄰刮板之間的區域構成運輸槽。
還包括封閉殼體，所述的封閉殼體位于鏈輪傳動機構的前后側，對應將刮板的前后側全部封閉住，且封閉殼體環繞鏈輪傳動機構設置，對應將刮板的上端部位封閉住，所述的刮板可相應在封閉殼體內移動；且封閉殼體上端還設置有與運輸槽大小一致的進料口，封閉殼體下端則設置有與運輸槽大小一致的下料口。
進一步地，所述的鏈輪傳動機構設置為步進式傳動模式，使得每次下料口和進料口均與運輸槽的位置對應；
每一運輸槽的底部還均安裝有一彈簧板，且所述運輸槽的底部還設置有彈簧槽，所述的彈簧槽內還安裝有彈簧件，彈簧件對應固定在彈簧板上，通過彈簧件將彈簧板拉緊固定在運輸槽的底部；并且每一運輸槽中的傳動板上還均設置有穿孔，所述的彈簧板被拉緊后相應將穿孔封堵住。
進一步地，所述進料口的上端安裝有進料機構；通過進料機構實現進料，當運輸槽與上方的進料機構位置對應時，可實現進料；
所述下料口的上方還安裝有一電推動裝置，該電推動裝置設置在兩側的鏈輪傳動機構之間，且電推動裝置的主軸向下伸出，主軸上安裝有推動板，推動板上對應安裝有推動桿，而所述推動桿的位置相應與每一運輸槽中傳動板上的穿孔的位置對應，電推動裝置可帶動推動桿下移，從穿孔穿過后抵壓在對應的彈簧板上。
進一步地，兩側的鏈輪傳動機構之間還設置有對應的支撐鏈輪；由于鏈輪和鏈條整體都要承受污泥的重量，因此需要設置支撐鏈輪。
進一步地，所述封閉殼體的下方還安裝有升降機構，所述的升降機構上安裝有升降板，所述的升降板上又對應安裝有若干個間隔均勻的加熱棒以及用于提供電源的電源裝置，而所述的封閉殼體上則設置有與加熱棒位置對應的加熱孔，所述的加熱棒可從加熱孔中穿過向上伸出到運輸槽中，且相應設置運輸槽的位置，使得加熱棒每次上移后均可插入到運輸槽中。
進一步地，所述的封閉殼體的加熱孔處還向下延伸設置有對應的陶瓷套筒，所述的加熱棒從陶瓷套筒中穿過向上伸入到運輸槽中，可對運輸槽中的污泥進行加熱。
進一步地，每一運輸槽中的彈簧槽以及穿孔均設置有四個，而推動板上的推動桿對應設置有四個。
有益效果：本發明具有以下有益效果：
1）本發明可實現污泥的運輸，可將高處的污泥運輸?shù)降吞�，抑或是�?shí)現長遠距離運輸?shù)�，整體結構非常的合理，且外部設置封閉殼體，不會產生漏泥現象，且上方設置進料口，下方設置下料口，可高效的實現污泥的刮板運輸；
2）本發明中在每一運輸槽中設置了彈簧板，并且在下料口的位置處設置了電推動裝置以及對應的推動桿，通過推動桿可向下壓住彈簧板，通過振動的方式或者是直接頂壓的方式實現運輸槽中污泥的下料，加快污泥下料效率，節省時間，結構設計十分的巧妙合理，使用方便，且不會影響正常的傳動；
3）本發明除了設置了污泥的下料機構外，還在下料口前端位置處設置了升降機構以及可升降的加熱棒，加熱棒可以伸入到運輸槽中對運輸槽中的污泥進行加熱蒸發污泥內部的水分，一方面可實現順暢下料；另外一方面為后續污泥的處理提供幫助，結構設計合理；
4）本發明中封閉殼體上設置有加熱孔，并且又延伸設置有陶瓷套筒，加熱棒從陶瓷套筒穿過伸入到運輸槽中，加熱完畢后，加熱棒是需要縮回到陶瓷套筒內的，陶瓷套筒一方面耐高溫，另外一方面設置了陶瓷套筒后，不會產生漏泥的情況，當加熱棒縮回到陶瓷套筒內，運輸槽可正常轉動，不會影響運輸槽的正常旋轉，結構設計合理。
（發明人：周家豪;朱晨濤;邵芹）
