公布日：2023.11.10
申請日：2023.08.29
分類號：B01D21/18(2006.01)I;B01D21/24(2006.01)I;B01D21/01(2006.01)I;B01D21/00(2006.01)I;C02F1/52(2023.01)I;C02F11/122(2019.01)I
摘要
本發明涉及工業廢水處理設備技術領域，尤其涉及一種工業廢水處理用沉淀物清理裝置。本發明提供一種能夠?qū)λ氐椎某练e物進行刮除并能夠清除的工業廢水處理用沉淀物清理裝置。一種工業廢水處理用沉淀物清理裝置，包括有水池和排水管，水池右部后側連通有排水管；刮除機構，水池內部左側設有刮除機構；收集機構，刮除機構上設有收集機構。本發明通過收集框往右移動，由于收集框右下側為斜面，因此，收集框能夠?qū)⑺氐椎某恋砦镧P至收集框內進行收集，隨后收集板往下移動與水池內底部接觸，在推桿的帶動下往左移動，使得收集板能夠?qū)⒊恋砦飺苤潦占騼?nèi)進行收集并對沉淀物進行限位，避免沉淀物重新流回水池，如此，能夠?qū)Τ练e的沉淀物進行鏟除。
權利要求書

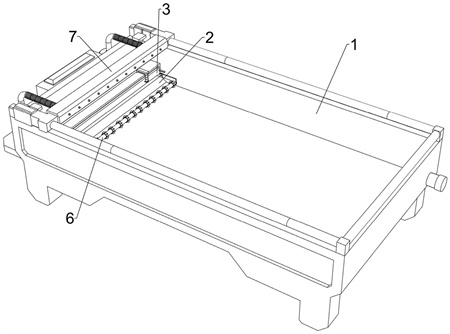

1.一種工業廢水處理用沉淀物清理裝置，其特征是，包括有：水池(1)和排水管(11)，水池(1)右部后側連通有排水管(11)；刮除機構(2)，水池(1)內部左側設有用于對水池(1)底的沉淀物進行刮除收集的刮除機構(2)；收集機構(3)，刮除機構(2)上設有用于將沉淀物刮入刮除機構(2)內并限位的收集機構(3)。
2.按照權利要求1所述的一種工業廢水處理用沉淀物清理裝置，其特征是，刮除機構(2)包括有：導向桿(21)，水池(1)上部前后兩側均連接有導向桿(21)；滑塊(22)，導向桿(21)左部均滑動式連接有滑塊(22)；收集框(23)，滑塊(22)之間滑動式放置有用于對水池(1)底的沉淀物進行刮除收集的收集框(23)。
3.按照權利要求2所述的一種工業廢水處理用沉淀物清理裝置，其特征是，收集框(23)右下側為斜面。
4.按照權利要求3所述的一種工業廢水處理用沉淀物清理裝置，其特征是，收集機構(3)包括有：導桿(34)，收集框(23)內上部前后兩側均連接有導桿(34)；推桿(31)，導桿(34)上滑動式連接有推桿(31)，推桿(31)與收集框(23)上部滑動式連接；拉力彈簧(35)，導桿(34)左部均套有拉力彈簧(35)，拉力彈簧(35)的兩端分別與收集框(23)和推桿(31)左側連接；第一伸縮桿(32)，推桿(31)底部前后兩側均連接有第一伸縮桿(32)，第一伸縮桿(32)上均套有彈簧；收集板(33)，第一伸縮桿(32)底部連接有用于將沉淀物刮入刮除機構(2)內并限位的收集板(33)，收集板(33)與收集框(23)滑動式連接。
5.按照權利要求4所述的一種工業廢水處理用沉淀物清理裝置，其特征是，還包括有用于對沉淀物進行脫水的擠壓機構(4)，擠壓機構(4)包括有：氣缸(42)，收集框(23)上部前后兩側均連接有氣缸(42)；壓板(41)，氣缸(42)的伸縮桿底部連接有用于對沉淀物進行脫水的壓板(41)；第二伸縮桿(44)，收集框(23)內底部連接有第二伸縮桿(44)，第二伸縮桿(44)內均連接有彈簧；過濾板(43)，第二伸縮桿(44)頂部連接有過濾板(43)。
6.按照權利要求5所述的一種工業廢水處理用沉淀物清理裝置，其特征是，還包括有用于帶動過濾板(43)抖動的抖動機構(5)，抖動機構(5)包括有：第三伸縮桿(52)，收集框(23)內部前后兩側均連接有第三伸縮桿(52)，第三伸縮桿(52)上均套有彈簧；齒條(51)，第三伸縮桿(52)底部均連接有齒條(51)，齒條(51)底部均與過濾板(43)連接；第四伸縮桿(54)，壓板(41)內部中間連接有第四伸縮桿(54)，第四伸縮桿(54)外部均套有彈簧；楔形桿(53)，第四伸縮桿(54)外側均連接有楔形桿(53)，楔形桿(53)均與壓板(41)內部滑動式連接，楔形桿(53)外側均與相近的齒條(51)接觸。
7.按照權利要求6所述的一種工業廢水處理用沉淀物清理裝置，其特征是，還包括有用于對沉積的沉淀物進行松動的松動機構(6)，松動機構(6)包括有：連接板(61)，收集框(23)右下部前后兩側均轉動式連接有連接板(61)；渦卷彈簧(63)，連接板(61)左部均與收集框(23)之間連接有渦卷彈簧(63)；松動桿(62)，連接板(61)右側之間轉動式連接有用于對沉積的沉淀物進行松動的松動桿(62)。
8.按照權利要求7所述的一種工業廢水處理用沉淀物清理裝置，其特征是，還包括有用于加強雜質沉淀的加強機構(7)，加強機構(7)包括有：噴頭(71)，導向桿(21)左側滑動式連接有噴頭(71)，滑塊(22)均與噴頭(71)連接；水箱(74)，水池(1)左部連接有水箱(74)；水泵(73)，水池(1)左部前后兩側均連接有水泵(73)，水泵(73)均與水箱(74)連通；伸縮管(72)，水泵(73)頂部均連接有伸縮管(72)，伸縮管(72)右部均與噴頭(71)連通。
發明內容
為了克服現有技術中，僅能夠?qū)Ω街诔氐椎某练e物進行鏟除，無法對沉積物進行收集的缺點，針對現有技術的不足，本發明提供一種能夠?qū)λ氐椎某练e物進行刮除并能夠清除的工業廢水處理用沉淀物清理裝置。
為實現以上目的，本發明通過以下方案予以實現：一種工業廢水處理用沉淀物清理裝置，包括有：
水池和排水管，水池右部后側連通有排水管；
刮除機構，水池內部左側設有用于對水池底的沉淀物進行刮除收集的刮除機構；
收集機構，刮除機構上設有用于將沉淀物刮入刮除機構內并限位的收集機構。
此外，特別優選的是，刮除機構包括有：
導向桿，水池上部前后兩側均連接有導向桿；
滑塊，導向桿左部均滑動式連接有滑塊；
收集框，滑塊之間滑動式放置有用于對水池底的沉淀物進行刮除收集的收集框。
此外，特別優選的是，收集框右下側為斜面。
此外，特別優選的是，收集機構包括有：
導桿，收集框內上部前后兩側均連接有導桿；
推桿，導桿上滑動式連接有推桿，推桿與收集框上部滑動式連接；
拉力彈簧，導桿左部均套有拉力彈簧，拉力彈簧的兩端分別與收集框和推桿左側連接；
第一伸縮桿，推桿底部前后兩側均連接有第一伸縮桿，第一伸縮桿上均套有彈簧；
收集板，第一伸縮桿底部連接有用于將沉淀物刮入刮除機構內并限位的收集板，收集板與收集框滑動式連接。
此外，特別優選的是，還包括有用于對沉淀物進行脫水的擠壓機構，擠壓機構包括有：
氣缸，收集框上部前后兩側均連接有氣缸；
壓板，氣缸的伸縮桿底部連接有用于對沉淀物進行脫水的壓板；
第二伸縮桿，收集框內底部連接有第二伸縮桿，第二伸縮桿內均連接有彈簧；
過濾板，第二伸縮桿頂部連接有過濾板。
此外，特別優選的是，還包括有用于帶動過濾板抖動的抖動機構，抖動機構包括有：
第三伸縮桿，收集框內部前后兩側均連接有第三伸縮桿，第三伸縮桿上均套有彈簧；
齒條，第三伸縮桿底部均連接有齒條，齒條底部均與過濾板連接；
第四伸縮桿，壓板內部中間連接有第四伸縮桿，第四伸縮桿外部均套有彈簧；
楔形桿，第四伸縮桿外側均連接有楔形桿，楔形桿均與壓板內部滑動式連接，楔形桿外側均與相近的齒條接觸。
此外，特別優選的是，還包括有用于對沉積的沉淀物進行松動的松動機構，松動機構包括有：
連接板，收集框右下部前后兩側均轉動式連接有連接板；
渦卷彈簧，連接板左部均與收集框之間連接有渦卷彈簧；
松動桿，連接板右側之間轉動式連接有用于對沉積的沉淀物進行松動的松動桿。
此外，特別優選的是，還包括有用于加強雜質沉淀的加強機構，加強機構包括有：
噴頭，導向桿左側滑動式連接有噴頭，滑塊均與噴頭連接；
水箱，水池左部連接有水箱；
水泵，水池左部前后兩側均連接有水泵，水泵均與水箱連通；
伸縮管，水泵頂部均連接有伸縮管，伸縮管右部均與噴頭連通。
本發明具有以下至少一個優點：本發明通過收集框往右移動，由于收集框右下側為斜面，因此，收集框能夠?qū)⑺氐椎某恋砦镧P至收集框內進行收集，隨后收集板往下移動與水池內底部接觸，在推桿的帶動下往左移動，使得收集板能夠?qū)⒊恋砦飺苤潦占騼?nèi)進行收集并對沉淀物進行限位，避免沉淀物重新流回水池，如此，能夠?qū)Τ练e的沉淀物進行鏟除，并且能夠?qū)Τ恋砦镞M(jìn)行清理，效果較好；通過壓板往下移動對沉淀物進行擠壓，如此，能夠?qū)Τ恋砦镞M(jìn)行有水，便于后續對沉淀物進行清理，防止沉淀物內的水會四處滴落，從而對環境造成污染，增加工作人員的工作任務；通過壓板往下移動，在楔形桿與齒條的配合下，使得過濾板對沉淀物進行抖勻，從而使得沉淀物能夠均勻的鋪在過濾網內，便于壓板對沉淀物進行擠壓，進而能夠增加脫水效果；在渦卷彈簧的作用下，使得松動桿始終與沉淀物緊貼，從而使得松動桿能夠?qū)Τ练e的沉淀物進行松動，降低收集框收集沉淀物的難度；通過噴頭對水池內噴灑絮凝劑，如此，能夠加強水池內雜質的沉淀效果，從而能夠提高對水池的清理效果。
（發明人：李茂兵;黃明;曾廣文）
