公布日：2024.04.30
申請日：2024.02.29
分類號：B01F31/40(2022.01)I;B01D19/00(2006.01)I;B01F101/00(2022.01)N
摘要
本發明公開了一種牲畜飼養污水藥劑混合處理設備，屬于污水凈化技術領域，本發明包括凈化罐體，所述凈化罐體的前側安裝有觀察窗，且凈化罐體的上端左側固定連接有加藥口，所述凈化罐體的上端右側安裝有注入管，便于將污水注入至凈化罐體的內部，且凈化罐體的上端中部固定連接有伺服電機，所述伺服電機的輸出端固定連接有聯動桿；還包括：所述聯動桿上安裝有兩個活動攪拌件，且活動攪拌件之間通過輔助彈簧相互連接，所述活動攪拌件上固定連接有卡接豎桿，且卡接豎桿貫穿定位攪拌件，所述卡接豎桿的端部固定連接有銜接磁塊。該牲畜飼養污水藥劑混合處理設備，能夠在使用時通過攪拌以及吸排水的方式提高對污水的混合效果，且能夠?qū)⒒旌线^程中產生的氣泡震碎，提高藥劑對污水的混合效果。
權利要求書

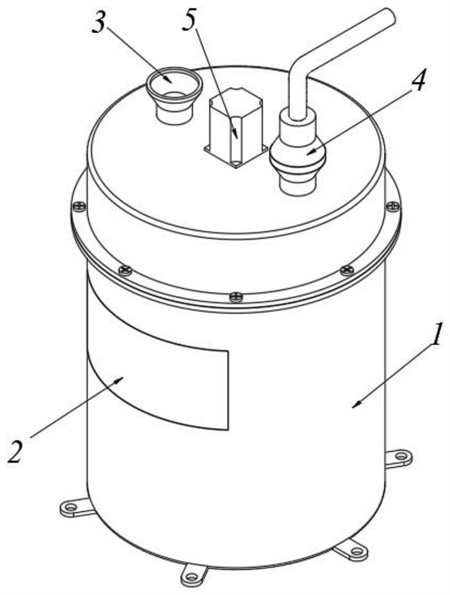

1.一種牲畜飼養污水藥劑混合處理設備，包括凈化罐體(1)，所述凈化罐體(1)的前側安裝有觀察窗(2)，且凈化罐體(1)的上端左側固定連接有加藥口(3)，所述凈化罐體(1)的上端右側安裝有注入管(4)，便于將污水注入至凈化罐體(1)的內部，且凈化罐體(1)的上端中部固定連接有伺服電機(5)，所述伺服電機(5)的輸出端固定連接有聯動桿(6)，且聯動桿(6)上固定連接有定位攪拌件(7)；其特征在于，還包括：所述聯動桿(6)上安裝有兩個活動攪拌件(8)，且活動攪拌件(8)之間通過輔助彈簧(9)相互連接，所述活動攪拌件(8)上固定連接有卡接豎桿(10)，且卡接豎桿(10)貫穿定位攪拌件(7)，所述卡接豎桿(10)的端部固定連接有銜接磁塊(11)，且銜接磁塊(11)的外側設置有引導磁塊(12)，并且引導磁塊(12)固定在凈化罐體(1)的內部，所述定位攪拌件(7)和活動攪拌件(8)的內部安裝有共震機構(13)，通過共震機構(13)將凈化罐體(1)內部產生的氣泡震碎，上下兩個所述活動攪拌件(8)之間安裝有橫向混合機構(14)，用于提高凈化罐體(1)內部污水與藥劑的混合效果。
2.根據權利要求1所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述活動攪拌件(8)的中部外壁和聯動桿(6)的外壁相互貼合，且活動攪拌件(8)和聯動桿(6)為滑動連接。
3.根據權利要求1所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述活動攪拌件(8)和卡接豎桿(10)為垂直分布，且卡接豎桿(10)能夠在定位攪拌件(7)上滑動。
4.根據權利要求1所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述卡接豎桿(10)端部的銜接磁塊(11)磁性和引導磁塊(12)的磁性相同，且引導磁塊(12)在凈化罐體(1)的內部均勻分布有多個。
5.根據權利要求1所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述共震機構(13)包括導向槽(131)，且導向槽(131)開設在定位攪拌件(7)和活動攪拌件(8)的內部，所述導向槽(131)的內部設置有震動球(132)，且震動球(132)通過復位彈簧(133)和導向槽(131)的內部相互連接。
6.根據權利要求5所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述導向槽(131)在定位攪拌件(7)和活動攪拌件(8)的內部均勻分布，且每個導向槽(131)的內部均設置有一個震動球(132)，并且震動球(132)在初始狀態下與導向槽(131)相互貼合。
7.根據權利要求1所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述橫向混合機構(14)包括傳動側桿(141)，且傳動側桿(141)用于連接活動攪拌件(8)和調節板(142)，所述調節板(142)的中部安裝有混流桿(143)，且混流桿(143)的內部開設有推進槽(144)，所述推進槽(144)的內部插入有驅動卡塊(145)，且驅動卡塊(145)固定在抵觸桿(146)上，所述抵觸桿(146)的端部通過助力彈簧(147)和調節板(142)相互連接。
8.根據權利要求7所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述調節板(142)和活動攪拌件(8)均與傳動側桿(141)的端部為鉸接連接，且混流桿(143)能夠在調節板(142)的中部轉動。
9.根據權利要求7所述的一種牲畜飼養污水藥劑混合處理設備，其特征在于：所述抵觸桿(146)和混流桿(143)的中部為滑動連接，且抵觸桿(146)上的驅動卡塊(145)外壁和推進槽(144)的內壁相互貼合，并且推進槽(144)設置為螺旋狀結構。
發明內容
本發明的目的在于提供一種牲畜飼養污水藥劑混合處理設備，以解決上述背景技術提出的目前市場上現有的混合裝置在進行污水與凈化藥劑之間的混合時，僅僅只能通過單一的混合器旋轉進行攪拌，整體的混合效果較差，同時在混合的過程中，當投入粉末狀藥劑時，產生的氣泡容易包裹粉末狀藥劑，進而導致藥劑對污水的凈化效果變差的問題。
為實現上述目的，本發明提供如下技術方案：一種牲畜飼養污水藥劑混合處理設備，包括凈化罐體，所述凈化罐體的前側安裝有觀察窗，且凈化罐體的上端左側固定連接有加藥口，所述凈化罐體的上端右側安裝有注入管，便于將污水注入至凈化罐體的內部，且凈化罐體的上端中部固定連接有伺服電機，所述伺服電機的輸出端固定連接有聯動桿，且聯動桿上固定連接有定位攪拌件；
還包括：
所述聯動桿上安裝有兩個活動攪拌件，且活動攪拌件之間通過輔助彈簧相互連接，所述活動攪拌件上固定連接有卡接豎桿，且卡接豎桿貫穿定位攪拌件，所述卡接豎桿的端部固定連接有銜接磁塊，且銜接磁塊的外側設置有引導磁塊，并且引導磁塊固定在凈化罐體的內部，所述定位攪拌件和活動攪拌件的內部安裝有共震機構，通過共震機構將凈化罐體內部產生的氣泡震碎，上下兩個所述活動攪拌件之間安裝有橫向混合機構，用于提高凈化罐體內部污水與藥劑的混合效果。
優選的，所述活動攪拌件的中部外壁和聯動桿的外壁相互貼合，且活動攪拌件和聯動桿為滑動連接。
通過采用上述技術方案，通過活動攪拌件在聯動桿上的滑動，從而能夠提高污水與藥劑之間的混合效果。
優選的，所述活動攪拌件和卡接豎桿為垂直分布，且卡接豎桿能夠在定位攪拌件上滑動。
通過采用上述技術方案，通過卡接豎桿在定位攪拌件上的滑動，從而能夠提高活動攪拌件在移動時的穩定性。
優選的，所述卡接豎桿端部的銜接磁塊磁性和引導磁塊的磁性相同，且引導磁塊在凈化罐體的內部均勻分布有多個。
通過采用上述技術方案，當卡接豎桿端部的銜接磁塊和引導磁塊相互靠近時，從而能夠使其兩者之間產生排斥磁力。
優選的，所述共震機構包括導向槽，且導向槽開設在定位攪拌件和活動攪拌件的內部，所述導向槽的內部設置有震動球，且震動球通過復位彈簧和導向槽的內部相互連接。
通過采用上述技術方案，通過復位彈簧的設置能夠為導向槽內部的震動球提供復位彈力。
優選的，所述導向槽在定位攪拌件和活動攪拌件的內部均勻分布，且每個導向槽的內部均設置有一個震動球，并且震動球在初始狀態下與導向槽相互貼合。
通過采用上述技術方案，通過震動球?qū)Χㄎ粩嚢杓突顒訑嚢杓矒舢a(chǎn)生的震動，從而能夠?qū)⒒旌线^程中產生的氣泡震碎。
優選的，所述橫向混合機構包括傳動側桿，且傳動側桿用于連接活動攪拌件和調節板，所述調節板的中部安裝有混流桿，且混流桿的內部開設有推進槽，所述推進槽的內部插入有驅動卡塊，且驅動卡塊固定在抵觸桿上，所述抵觸桿的端部通過助力彈簧和調節板相互連接。
通過采用上述技術方案，當活動攪拌件進行移動時能夠利用傳動側桿推動調節板進行同步運動。
優選的，所述調節板和活動攪拌件均與傳動側桿的端部為鉸接連接，且混流桿能夠在調節板的中部轉動。
通過采用上述技術方案，通過混流桿在調節板中部的轉動，從而能夠提高對凈化罐體內部藥劑與污水之間的混合效果。
優選的，所述抵觸桿和混流桿的中部為滑動連接，且抵觸桿上的驅動卡塊外壁和推進槽的內壁相互貼合，并且推進槽設置為螺旋狀結構。
通過采用上述技術方案，當?shù)钟|桿移動后能夠通過驅動卡塊在推進槽內部的移動，使其混流桿進行旋轉。
與現有技術相比，本發明的有益效果是：該牲畜飼養污水藥劑混合處理設備，能夠在使用時通過攪拌以及吸排水的方式提高對污水的混合效果，且能夠?qū)⒒旌线^程中產生的氣泡震碎，提高藥劑對污水的混合效果；
1、設置有活動攪拌件，通過聯動桿的轉動能夠使其定位攪拌件以及活動攪拌件進行同步旋轉對污水與藥劑進行混合，當活動攪拌件進行旋轉時，通過卡接豎桿端部銜接磁塊和引導磁塊之間的距離遠近變化，從而能夠使得活動攪拌件在輔助彈簧的作用下進行上下往復移動，利用活動攪拌件在旋轉過程中的往復移動，從而能夠提高對污水與藥劑的混合效果；
2、設置有震動球，通過活動攪拌件在聯動桿上的上下往復移動，從而能夠與定位攪拌件之間發生碰撞，通過活動攪拌件和定位攪拌件之間碰撞產生的震動，從而能夠?qū)⒒旌线^程中的氣泡震碎，同時活動攪拌件和定位攪拌件發生碰撞后，能夠使得震動球也在復位彈簧的作用下進行彈動，利用震動球彈動后與活動攪拌件與定位攪拌件產生的震動，能夠進一步的提高震動除泡效果；
3、設置有傳動側桿，當活動攪拌件進行上下往復移動時能夠利用鉸接連接的傳動側桿帶動調節板進行伸縮運動，利用調節板以及傳動側桿的伸縮運動，從而能夠使其自身的攪拌范圍發生動態變化；
4、設置有混流桿，當調節板伸長后其抵觸桿端部與凈化罐體內壁發生抵觸后，從而能夠使其抵觸桿上的驅動卡塊，在混流桿內側螺旋狀結構的推進槽中進行移動，由此即可使其混流桿在調節板的中部進行旋轉，利用混流桿的旋轉即可進一步的提高污水與藥劑之間的混合效果。
（發明人：李國榮）
