公布日：2023.11.07

申請日：2023.08.30

分類號：B01D36/04(2006.01)I;C02F1/52(2023.01)I;C02F1/00(2023.01)I

摘要

本發明涉及一種脫鹽處理裝置，尤其涉及一種用于高鹽廢水的脫鹽處理裝置。需要設計一種能夠?qū)Ω啕}廢水底部進行曝氣處理以防止絮凝劑沉底，提高脫鹽效率的用于高鹽廢水的脫鹽處理裝置。一種用于高鹽廢水的脫鹽處理裝置，包括有筒體、支撐架和過濾筒等，筒體外側下部沿周向固接有過濾筒，過濾筒外側沿周向固接有支撐架。本發明先將高鹽廢水與絮凝劑倒入筒體內，再啟動第一電機轉動，攪拌柱也就對高鹽廢水與絮凝劑進行攪拌混合，絮凝劑對高鹽廢水中的雜質進行反應沉淀，同時，曝氣管將空氣噴出對處于下部的絮凝劑進行吹動，可防止絮凝劑沉底，從而提高脫鹽效率。

權利要求書

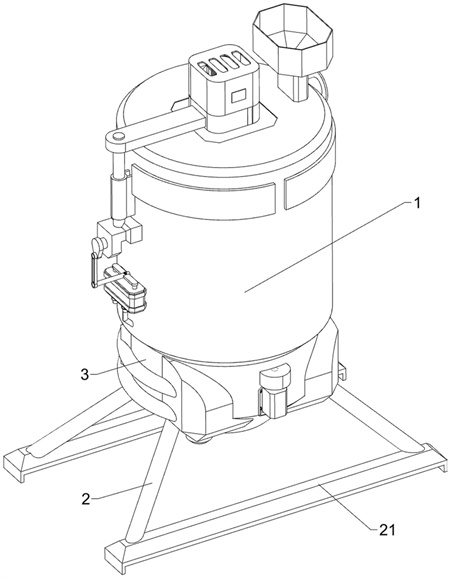

1.一種用于高鹽廢水的脫鹽處理裝置，包括有筒體(1)、支撐架(2)、過濾筒(3)、攪拌柱(4)、第一電機(5)、驅動軸(6)和固定架(7)，筒體(1)外側下部沿周向固接有過濾筒(3)，過濾筒(3)外側沿周向固接有支撐架(2)，筒體(1)內側上部沿周向固接有固定架(7)，固定架(7)中部轉動式的穿接有用于對高鹽廢水進行攪動的攪拌柱(4)，筒體(1)頂部中間轉動式的穿接有驅動軸(6)，驅動軸(6)底端與攪拌柱(4)頂部中間固定連接，筒體(1)外頂部中間固接有第一電機(5)，第一電機(5)的輸出軸與驅動軸(6)頂端固定連接，其特征是，還包括有過濾機構(8)和曝氣機構(9)，過濾筒(3)上設置有用于對絮凝物質過濾的過濾機構(8)，筒體(1)上設置有用于將空氣噴出對絮凝劑進行吹動的曝氣機構(9)。

2.根據權利要求1所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，過濾機構(8)包括有過濾罩(81)、第二電機(82)、第一齒輪(83)、齒圈(84)、第二齒輪(85)和阻流柱(86)，過濾筒(3)內側中部沿周向固接有用于將高鹽廢水中的絮凝物質過濾的過濾罩(81)，筒體(1)底部?jī)?nèi)底部左右對稱轉動式的連接有用于帶動高鹽廢水間歇排出的阻流柱(86)，左右兩側阻流柱(86)前側都固定套裝有第二齒輪(85)，左右兩側阻流柱(86)前側之間通過同步帶組件傳動，筒體(1)外側下部沿周向轉動連接有用于帶動第二齒輪(85)轉動的齒圈(84)，齒圈(84)底部的齒與第二齒輪(85)嚙合，過濾筒(3)外前側面中部固接有第二電機(82)，第二電機(82)的輸出軸上固定套裝有用于帶動齒圈(84)轉動的第一齒輪(83)，第一齒輪(83)與齒圈(84)上部的齒嚙合。

3.根據權利要求2所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，曝氣機構(9)包括有雙桿活塞筒(91)、單向?qū)Ч?/span>(92)、曝氣管(93)、鉸接桿(94)、帶柱底座(95)和轉軸(96)，筒體(1)內側下部沿周向固接有用于將空氣噴出對絮凝劑進行吹動的曝氣管(93)，筒體(1)外左側面下部固接有雙桿活塞筒(91)，雙桿活塞筒(91)底部中間連通有單向?qū)Ч?/span>(92)，單向?qū)Ч?/span>(92)尾端貫穿筒體(1)與曝氣管(93)左側固定連接并連通，雙桿活塞筒(91)的活塞桿左端轉動連接有鉸接桿(94)，筒體(1)外左側面上部轉動連接有用于帶動鉸接桿(94)上下移動的帶柱底座(95)，帶柱底座(95)下部與鉸接桿(94)頂端轉動連接，筒體(1)外左側面上部轉動連接有轉軸(96)，轉軸(96)位于帶柱底座(95)上方，轉軸(96)底端與帶柱底座(95)右端之間通過錐齒輪傳動，轉軸(96)上部與驅動軸(6)上部之間通過同步帶組件傳動。

4.根據權利要求3所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，還包括有用于進一步對高鹽廢水與絮凝劑進行攪動的擾流機構(10)，擾流機構(10)包括有帶齒固定框(101)、觸發輪(102)、活動桿(103)、彈簧(104)、擾流板(105)和第三齒輪(106)，攪拌柱(4)左右兩側下部都嵌入式的固接有帶齒固定框(101)，帶齒固定框(101)頂部都滑動式的穿接有活動桿(103)，左右兩側活動桿(103)頂端滑動式的貫穿攪拌柱(4)上部，左右兩側活動桿(103)上部都與攪拌柱(4)內側之間連接有彈簧(104)，左右兩側活動桿(103)下部都轉動式的穿接有用于對高鹽廢水進行攪動擾流的兩個擾流板(105)，四個擾流板(105)內側都固定套裝有第三齒輪(106)，第三齒輪(106)與帶齒固定框(101)嚙合，筒體(1)內頂部中間固接有用于帶動活動桿(103)向下移動的觸發輪(102)，驅動軸(6)穿過觸發輪(102)中部，觸發輪(102)與兩根活動桿(103)頂端接觸。

5.根據權利要求4所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，還包括有用于將附著在筒體(1)內壁的絮凝物質進行清除的清刷機構(11)，清刷機構(11)包括有安裝架(111)、齒輪軸(112)、齒條架(113)、加速齒輪組件(114)、帶柱圓盤(115)和清刷板(116)，攪拌柱(4)左右兩側面上部都固接有安裝架(111)，左右兩側安裝架(111)外側面都滑動連接有用于將附著的絮凝物質清除的清刷板(116)，清刷板(116)與筒體(1)內壁接觸，左右兩側安裝架(111)內側面上部都轉動式的穿接有用于帶動清刷板(116)往復移動的帶柱圓盤(115)，帶柱圓盤(115)外端與清刷板(116)內側面滑動連接，左右兩側安裝架(111)內頂部都轉動連接有齒輪軸(112)，左右兩側齒輪軸(112)外端分別與左右兩側帶柱圓盤(115)內端之間連接有加速齒輪組件(114)，左右兩側活動桿(103)上部都沿周向固定套裝有用于帶動齒輪軸(112)轉動的齒條架(113)，齒條架(113)與齒輪軸(112)嚙合，齒條架(113)與帶齒固定框(101)滑動連接。

6.根據權利要求5所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，還包括有連接桿(12)和刮料板(13)，攪拌柱(4)底端固接有連接桿(12)，連接桿(12)底端轉動式的貫穿筒體(1)底部中間，連接桿(12)底端固接有用于將過濾罩(81)內側卡住的絮凝物質清除的刮料板(13)，刮料板(13)與過濾罩(81)內側接觸。

7.根據權利要求6所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，還包括有觀察窗(14)，筒體(1)前側上部左右對稱固定穿接有觀察窗(14)。

8.根據權利要求7所述的一種用于高鹽廢水的脫鹽處理裝置，其特征是，還包括有防滑板(21)，支撐架(2)底部前后對稱固接有防滑板(21)。

發明內容

為了克服上述專利雖然能夠?qū)㈦s質過濾出保證脫鹽的效果，但由于高鹽廢水在攪拌過程中會出現漩渦情況，導致絮凝劑沉底處于中間位置難以進行脫鹽處理，影響脫鹽效率的缺點，本發明提供一種能夠?qū)Ω啕}廢水底部進行曝氣處理以防止絮凝劑沉底，提高脫鹽效率的用于高鹽廢水的脫鹽處理裝置。

本發明通過以下技術途徑實現：

一種用于高鹽廢水的脫鹽處理裝置，包括有筒體、支撐架、過濾筒、攪拌柱、第一電機、驅動軸和固定架，筒體外側下部沿周向固接有過濾筒，過濾筒外側沿周向固接有支撐架，筒體內側上部沿周向固接有固定架，固定架中部轉動式的穿接有用于對高鹽廢水進行攪動的攪拌柱，筒體頂部中間轉動式的穿接有驅動軸，驅動軸底端與攪拌柱頂部中間固定連接，筒體外頂部中間固接有第一電機，第一電機的輸出軸與驅動軸頂端固定連接，還包括有過濾機構和曝氣機構，過濾筒上設置有用于對絮凝物質過濾的過濾機構，筒體上設置有用于將空氣噴出對絮凝劑進行吹動的曝氣機構。

進一步的說明，過濾機構包括有過濾罩、第二電機、第一齒輪、齒圈、第二齒輪和阻流柱，過濾筒內側中部沿周向固接有用于將高鹽廢水中的絮凝物質過濾的過濾罩，筒體底部?jī)?nèi)底部左右對稱轉動式的連接有用于帶動高鹽廢水間歇排出的阻流柱，左右兩側阻流柱前側都固定套裝有第二齒輪，左右兩側阻流柱前側之間通過同步帶組件傳動，筒體外側下部沿周向轉動連接有用于帶動第二齒輪轉動的齒圈，齒圈底部的齒與第二齒輪嚙合，過濾筒外前側面中部固接有第二電機，第二電機的輸出軸上固定套裝有用于帶動齒圈轉動的第一齒輪，第一齒輪與齒圈上部的齒嚙合。

進一步的說明，曝氣機構包括有雙桿活塞筒、單向?qū)Ч�、曝氣管、鉸接桿、帶柱底座和轉軸，筒體內側下部沿周向固接有用于將空氣噴出對絮凝劑進行吹動的曝氣管，筒體外左側面下部固接有雙桿活塞筒，雙桿活塞筒底部中間連通有單向?qū)Ч�，單向�(qū)Ч芪捕素灤┩搀w與曝氣管左側固定連接并連通，雙桿活塞筒的活塞桿左端轉動連接有鉸接桿，筒體外左側面上部轉動連接有用于帶動鉸接桿上下移動的帶柱底座，帶柱底座下部與鉸接桿頂端轉動連接，筒體外左側面上部轉動連接有轉軸，轉軸位于帶柱底座上方，轉軸底端與帶柱底座右端之間通過錐齒輪傳動，轉軸上部與驅動軸上部之間通過同步帶組件傳動。

進一步的說明，還包括有用于進一步對高鹽廢水與絮凝劑進行攪動的擾流機構，擾流機構包括有帶齒固定框、觸發輪、活動桿、彈簧、擾流板和第三齒輪，攪拌柱左右兩側下部都嵌入式的固接有帶齒固定框，帶齒固定框頂部都滑動式的穿接有活動桿，左右兩側活動桿頂端滑動式的貫穿攪拌柱上部，左右兩側活動桿上部都與攪拌柱內側之間連接有彈簧，左右兩側活動桿下部都轉動式的穿接有用于對高鹽廢水進行攪動擾流的兩個擾流板，四個擾流板內側都固定套裝有第三齒輪，第三齒輪與帶齒固定框嚙合，筒體內頂部中間固接有用于帶動活動桿向下移動的觸發輪，驅動軸穿過觸發輪中部，觸發輪與兩根活動桿頂端接觸。

進一步的說明，還包括有用于將附著在筒體內壁的絮凝物質進行清除的清刷機構，清刷機構包括有安裝架、齒輪軸、齒條架、加速齒輪組件、帶柱圓盤和清刷板，攪拌柱左右兩側面上部都固接有安裝架，左右兩側安裝架外側面都滑動連接有用于將附著的絮凝物質清除的清刷板，清刷板與筒體內壁接觸，左右兩側安裝架內側面上部都轉動式的穿接有用于帶動清刷板往復移動的帶柱圓盤，帶柱圓盤外端與清刷板內側面滑動連接，左右兩側安裝架內頂部都轉動連接有齒輪軸，左右兩側齒輪軸外端分別與左右兩側帶柱圓盤內端之間連接有加速齒輪組件，左右兩側活動桿上部都沿周向固定套裝有用于帶動齒輪軸轉動的齒條架，齒條架與齒輪軸嚙合，齒條架與帶齒固定框滑動連接。

進一步的說明，還包括有連接桿和刮料板，攪拌柱底端固接有連接桿，連接桿底端轉動式的貫穿筒體底部中間，連接桿底端固接有用于將過濾罩內側卡住的絮凝物質清除的刮料板，刮料板與過濾罩內側接觸。

進一步的說明，還包括有觀察窗，筒體前側上部左右對稱固定穿接有觀察窗。

進一步的說明，還包括有防滑板，支撐架底部前后對稱固接有防滑板。

本發明其顯著進步在于：

1、先將高鹽廢水與絮凝劑倒入筒體內，再啟動第一電機轉動，攪拌柱也就對高鹽廢水與絮凝劑進行攪拌混合，絮凝劑對高鹽廢水中的雜質進行反應沉淀，同時，曝氣管將空氣噴出對處于下部的絮凝劑進行吹動，可防止絮凝劑沉底，從而提高脫鹽效率。

2、在擾流機構的作用下，每當攪拌柱轉動時，擾流機構運作能夠進一步的對高鹽廢水與絮凝劑進行攪動，從而提高高鹽廢水與絮凝劑的混合效果。

3、在清刷機構的作用下，每當攪拌柱轉動時，清刷機構運作能夠?qū)⒏街�在筒體內壁的絮凝物質清除，可防止絮凝物質附著在筒體內壁難以被過濾處理，從而保證反應出的絮凝物質都能夠被處理。

（發明人：丁凝;黃雅莉;王鍇;曾祥福;劉春花）
