公布日：2023.11.03
申請日：2023.08.16
分類號：C02F1/50(2023.01)I;B01D29/35(2006.01)I;B01D29/96(2006.01)I;C02F103/00(2006.01)N
摘要
本發明涉及醫療廢水處理技術領域，具體涉及一種一種醫療廢水多級處理系統，包括：測量器、支撐座、電機、配料機構和投放機構，測量器的左側安裝有支撐座，測重器將待處理醫療廢水的重量信息傳遞給投放機構，支撐座的左側安裝有電機，測量器的正上方安裝有配料機構，所述測重器用于判定反應容器中廢水的重量，并通過投放機構中放置組件將藥劑投放到反應容器中；配料機構上安裝有投放機構，投放機構能根據測量器信息自動向反應容器投放設定比例的藥劑，并通過投放機構中的排風扇對反應容器中的藥液充分融合,投放機構中的抖動組件這使得儲料口中的藥劑顆粒間隙變小，使得定量料斗中的藥劑顆粒排列更緊實，產生均勻的效果，使廢水和藥劑更好地混合。
權利要求書

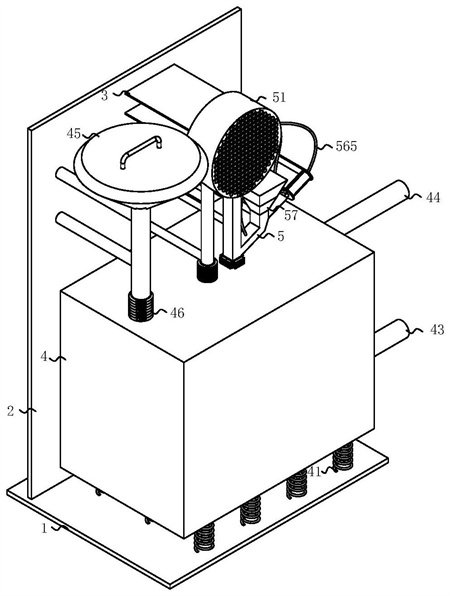

1.一種醫療廢水多級處理系統，包括測量器(1)、支撐座(2)和電機(3)，所述測量器(1)的左側安裝有支撐座(2)，所述支撐座(2)的左側安裝有電機(3)，其特征在于：還包括配料機構(4)和投放機構(5)，所述測重器(1)用于判定反應容器(42)中廢水的重量，并通過投放機構(5)中放置組件(57)將藥劑投放到反應容器(42)中；所述投放機構(5)能根據測量器(1)信息自動向反應容器(42)投放設定比例的藥劑，并通過投放機構(5)中的傳動組件(51)將反應容器(42)中的藥液融合。
2.根據權利要求1所述的一種醫療廢水多級處理系統，其特征在于：所述投放機構(5)包括傳動組件(51)、攪拌管(52)、料管(53)、加熱組件(54)、清潔管(55)、推動組件(56)、放置組件(57)和抖動組件(58)，所述傳動組件(51)轉動安裝在電機(3)上，所述傳動組件(51)的側面安裝有攪拌管(52)的一端，所述攪拌管(52)的另一端安裝在配料機構(4)的內部，所述攪拌管(52)的橫截面形狀為“L”形，且“L”形與反應容器(42)中內部隔板平行，從而使攪拌管(52)的下端在藥液的內部，所述料管(53)安裝在傳動組件(51)的正下方，所述料管(53)的內部固定安裝有加熱組件(54)，且料管(53)的側面固定安裝有推動組件(56)，所述清潔管(55)的一端固定安裝在傳動組件(51)上，所述清潔管(55)的另一端固定安裝在推動組件(56)上，所述推動組件(56)的上方固定安裝有放置組件(57)，所述放置組件(57)的側面安裝有抖動組件(58)。
3.根據權利要求2所述的一種醫療廢水多級處理系統，其特征在于：所述推動組件(56)包括投料管(561)、定量料斗(562)、擋板(563)、底板(564)和氣缸(565)，所述投料管(561)固定安裝在料管(53)的側面，所述投料管(561)上滑動安裝有定量料斗(562)，所述料管(53)的橫截面形狀為矩形，所述定量料斗(562)的橫截面形狀為平行四邊形，且料管(53)與定量料斗(562)之間配合實現滑動，所述定量料斗(562)的上端右側安裝有擋板(563)，所述擋板(563)在未被施加外力的自然狀態下呈凸起的弓形，所述定量料斗(562)的下端安裝有底板(564)，所述定量料斗(562)的右側面固定安裝有氣缸(565)，所述氣缸(565)輸出軸運動方向和投料管(561)平行。
4.根據權利要求3所述的一種醫療廢水多級處理系統，其特征在于：所述放置組件(57)包括出料口(571)和儲料口(572)，所述出料口(571)固定安裝在投料管(561)的上方，所述出料口(571)的中心線與料管(53)的中心線平行，所述投料管(561)的上方開設有凹槽，且凹槽形狀與出料口(571)的出口截面相同，定量料斗(562)滑動到料管(561)內使擋板(563)擋住投料口(571)的凹槽進而實現密封，所述出料口(571)的上方固定安裝有儲料口(572)。
5.根據權利要求2所述的一種醫療廢水多級處理系統，其特征在于：所述抖動組件(58)包括動力管(581)、封閉塊(582)、抖動葉片(583)和連桿(584)，所述動力管(581)的一端固定安裝在傳動組件(51)上，所述動力管(581)的另一端固定安裝有封閉塊(582)，所述封閉塊(582)的內部轉動安裝有抖動葉片(583)，所述抖動葉片(583)的葉片數量為3-6個，所述連桿(584)的一端轉動安裝在抖動葉片(583)上，所述連桿(584)的另一端固定安裝在儲料口(572)上。
6.根據權利要求1所述的一種醫療廢水多級處理系統，其特征在于：所述配料機構(4)包括緩沖彈簧(41)、反應容器(42)、排出管道(43)、排氣管道(44)、過濾組件(45)和伸縮管(46)，所述緩沖彈簧(41)的一端卡接在測量器(1)的上面，所述緩沖彈簧(41)的另一端卡接有反應容器(42)，所述反應容器(42)的內部空間橫截面的形狀為直角梯形，且反應容器(42)的內部隔板傾斜度為15°-30°，所述反應容器(42)的右面安裝有排出管道(43)，所述排出管道(43)的上方固定安裝有排氣管道(44)，所述反應容器(42)的上方滑動安裝有過濾組件(45)，所述反應容器(42)與過濾組件(45)間安裝有伸縮管(46)，所述伸縮管(46)的外壁直徑值與過濾組件(45)的內壁直徑值相等，使反應容器(42)在滑動過程中內部氣壓不變。
7.根據權利要求6所述的一種醫療廢水多級處理系統，其特征在于：所述過濾組件(45)包括接收管(451)、過濾網(452)和阻氣蓋(453)，所述接收管(451)滑動安裝在反應容器(42)上，所述接收管(451)上部分的橫截面形狀為等腰梯形，所述接收管(451)的內部滑動安裝有過濾網(452)，所述過濾網(452)的橫截面形狀為直角梯形，所述接收管(451)的上方安裝有阻氣蓋(453)，所述阻氣蓋(453)的橫截面形狀為等腰梯形，從而阻氣蓋(453)與接收管(451)之間配合實現密封。
發明內容
本發明所要解決的技術問題是：目前，許多衛生所或鄉鎮醫院在醫療廢水處理方面采取手工添加藥劑的方式。然而，這種手工添加藥劑的方法存在一些問題。首先，手工操作過程中很難確保投放量的準確性，因此處理效果不穩定，導致不確定性較大。其次，普通操作員很難精確掌握藥劑投放量，導致藥劑與廢水比例不合理，進而影響處理效果并導致藥劑浪費和傳染物殘留等問題。最終，這可能導致廢水排放不達標的情況發生。
為了實現上述目的，本發明提供如下技術方案：
本發明提供的一種醫療廢水多級處理系統，包括：測量器、支撐座、電機、配料機構和投放機構，所述測量器的左側安裝有支撐座，所述測重器將待處理醫療廢水的重量信息傳遞給投放機構，所述支撐座的左側安裝有電機，所述測量器的正上方安裝有配料機構，所述配料機構通過測重器對反應容器中廢水的重量進行判定，測重器將測得的重量信息發送給投放機構；所述配料機構上安裝有投放機構，投放機構能根據測量器信息自動向反應容器投放設定比例的藥劑，并通過投放機構中的排風扇對反應容器中的藥液充分融合。
該系統采用多級處理方法，包括測量器、配料機構和投放機構，可以對醫療廢水進行多個階段的處理，確保廢水處理效果更為徹底。系統中配備了電機和測重器等自動化設備，可以實時監測廢水量并自動配料，提高了處理過程的準確性和穩定性，減少了人工干預和操作的錯誤風險。配料機構通過測重器對廢水量進行判定，并通過測重信息向投放機構發送信號，從而精確控制投放量，避免了過量或不足投放的問題，確保投放的藥劑能夠充分發揮作用。投放機構中的排風扇可以充分融合反應容器中的廢水和藥劑，促進反應的均勻進行，提高了處理效率和效果。由于系統能夠精確控制藥劑投放量，避免了浪費，同時通過多級處理和均勻融合，減少了處理過程中的資源浪費和能源消耗，使得廢水處理過程更為環保節能。該系統可以根據不同廢水特性和處理需求進行調整和優化，適用于各類醫療廢水的處理，具有較強的適應性。
所述投放機構包括傳動組件、攪拌管、料管、加熱組件、清潔管、推動組件、放置組件和抖動組件，所述傳動組件轉動安裝在電機上，所述攪拌管的一端固定安裝在傳動組件的側面，所述攪拌管的另一端安裝在所述配料機構內部，所述攪拌管的橫截面形狀為L形，所述料管固定安裝在傳動組件的正下方，所述料管的形狀為矩形，所述料管的材質為耐熱柔性管道。所述料管的內部固定安裝有加熱組件，所述料管的側面固定安裝有推動組件，所述清潔管的一端固定安裝在傳動組件上，所述清潔管的另一端固定安裝在推動組件上，所述推動組件的上方固定安裝有放置組件，所述抖動組件固定安裝在放置組件的側面。
投放機構結合了多個組件，如攪拌管、料管、加熱組件、清潔管等，使得投放機構具備多種功能，可以在廢水處理過程中實現攪拌、加熱、清潔等操作，有助于提高廢水處理的效率和效果。攪拌管采用L形橫截面形狀，增加了攪拌的效果，促使廢水和配料更好地混合，確保反應均勻進行，有利于廢水中的污染物充分接觸和反應，提高了處理效率。料管固定安裝在傳動組件正下方，由傳動組件驅動，可以精確控制配料的投放量和速度，確保投放的藥劑數量準確，避免了藥劑浪費和過量投放的問題。料管內部固定安裝有加熱組件，這可以在必要時加熱配料，提高反應速率，適用于某些需要高溫條件進行處理的廢水處理情況。清潔管的設計使得投放機構內部的清潔更加便捷，可以有效地清除殘留物，防止不同批次廢水之間的交叉污染。傳動組件安裝在電機上，可以實現對投放機構的自動化控制，減少了人工操作的繁瑣程度，提高了廢水處理系統的智能化程度和穩定性。
所述推動組件包括投料管、定量料斗、擋板、底板和氣缸，所述投料管固定安裝在料管的側面，所述投料管與料管的夾角為銳角，所述投料管上滑動安裝有定量料斗，所述定量料斗的橫截面形狀為平行四邊形，所述定量料斗的上端右側安裝有擋板，所述擋板在未被施加外力的自然狀態下呈凸起的弓形，所述定量料斗的下端安裝有底板，所述定量料斗的右側面固定安裝有氣缸，所述氣缸輸出軸運動方向和投料管平行。定量料斗的設計可以實現對藥劑的精確定量投放，投料管與料管夾角為銳角，確保藥劑能夠準確流入料管，避免了藥劑的浪費和過量投放，有助于確保廢水處理過程的穩定性和效果。
定量料斗橫截面形狀為平行四邊形，這樣的設計使得廢水和藥劑能夠充分混合，提高了混合效率，有利于反應的均勻進行，加快了廢水處理的速度。擋板設計為未施加外力時呈凸起的弓形，這樣的設計使得藥劑可以在定量料斗中緊密密封，避免了藥劑在投放過程中的泄漏和外界的污染。同時，氣缸的設計可以實現自動化控制，使得投放過程更加智能化和自動化。氣缸輸出軸運動方向與投料管平行，這樣的設計確保了推動組件的運動穩定性，使得廢水處理系統的運行更加平穩可靠。由于定量料斗和氣缸的設計，整個推動組件的操作和控制非常靈活，可以根據實際情況調整投放量和投放速度，適應不同廢水處理需求。推動組件的設計緊湊，節省了廢水處理系統的空間，尤其適用于有限的設備空間情況。
所述放置組件包括出料口和儲料口，所述出料口固定安裝在投料管的上方，所述出料口的中心線與料管的中心線平行，所述投料管的上開設的凹槽形狀和出料口的出口截面相同，所述出料口的上方固定安裝有儲料口，所述儲料口的橫截面的形狀為梯形。
出料口固定在投料管上方，中心線與料管中心線平行，確保藥劑從投料管中準確地流向出料口，使得投放的藥劑位置更加精準，有助于提高廢水處理的準確性和效率。投料管上開設的凹槽形狀與出料口的出口截面相同，這樣的設計可以減少藥劑在流動過程中的損失，避免了藥劑的浪費，節約了成本。儲料口位于出料口的上方，其橫截面的形狀為梯形，可以用來儲備一定量的藥劑，確保系統能夠持續穩定地投放藥劑，避免了頻繁的補料操作，提高了操作效率。由于儲料口的設計，系統可以保持較長時間的連續處理能力，避免了因?yàn)樗巹┎蛔愣鴮?dǎo)致的處理中斷。出料口和儲料口的設計使得整個投放組件結構緊湊，不會占用過多的空間，適用于有限的處理設備空間情況。投放組件的設計相對簡單，方便維護和清潔，保證了系統運行的穩定性和持續性。
所述抖動組件包括動力管、封閉塊、抖動葉片和連桿，所述動力管一端固定安裝在傳動組件上，所述動力管的另一端固定安裝有封閉塊，所述封閉塊的橫截面形狀為矩形，所述封閉塊內部轉動安裝有抖動葉片，所述抖動葉片上的葉片數量為3-6個，所述連桿的一端轉動安裝在抖動葉片上，所述連桿的另一端固定安裝在儲料口上。
抖動葉片位于封閉塊內部，具有較多的葉片數量3-6個，通過動力管向抖動葉片輸送壓縮空氣，使抖動葉片轉動并對儲料口施加振動。這使得儲料口中的藥劑顆粒間隙變小，使得定量料斗中的藥劑顆粒排列更緊實，產生均勻的效果，使廢水和藥劑更好地混合，加速反應進行，有利于提高廢水處理的徹底性和高效性。抖動葉片轉動時，可以在多個方向上施加轉動力，抖動組件的設計相對簡單，由動力管、封閉塊、抖動葉片和連桿構成，易于制造、安裝和維護，降低了系統成本和維護成本。連桿的一端轉動安裝在抖動葉片上，另一端固定安裝在儲料口上，使得抖動組件運行穩定，不易出現故障，保證了廢水處理系統的可靠性。抖動組件的設計相對高效，能夠在較低的能耗下實現較好的攪拌效果，節約能源成本。
所述配料機構包括緩沖彈簧、反應容器、排出管道、排氣管道、過濾組件和伸縮管，所述緩沖彈簧一端卡接在測量器的上面，所述緩沖彈簧的另一端卡接有反應容器，所述反應容器的內部空間橫截面的形狀為直角梯形，所述反應容器的內部隔板的傾斜角度15°-30°，所述反應容器的右面固定安裝有排出管道，所述排出管道的上方固定安裝有排氣管道，所述反應容器的上方滑動安裝有過濾組件，所述反應容器與過濾組件間安裝有伸縮管，所述伸縮管的外壁直徑值與過濾組件的內壁直徑值相等。
緩沖彈簧連接測量器和反應容器，可以減輕反應容器受到的外力沖擊，保護反應容器和配料機構的安全性，延長設備壽命。反應容器的內部空間橫截面形狀為直角梯形，隔板的傾斜角度在15°-30°范圍內，這樣的設計有利于廢水和藥劑在反應容器內的流動和混合，提高反應的時間和效率。排出管道和排氣管道固定在反應容器上，使得廢水在反應完成后可以方便地排出和排氣，減少了廢水處理過程中的額外操作和設備的占用空間。反應容器上方滑動安裝有過濾組件，可以對反應產物進行過濾和分離，保留廢水處理后的純凈水，進一步提高廢水處理效果。伸縮管位于反應容器與過濾組件之間，可以根據反應容器內的液位變化進行伸縮，保持與過濾組件的貼合，確保廢水處理過程的連續性和穩定性。伸縮管的外壁直徑值與過濾組件的內壁直徑值相等，這樣的設計確保伸縮管與過濾組件之間的密封性，避免了廢水處理過程中的泄漏問題。
所述過濾組件包括接收管、過濾網和阻氣蓋，所述接收管滑動安裝在反應容器上，所述接收管上部分的橫截面形狀為等腰梯形，所述接收管的內部滑動安裝有過濾網，所述過濾網的橫截面形狀為直角梯形，所述過濾網的上方邊緣開設有倒圓角，所述過濾網的中心位置固定安裝有拉柱，所述拉柱的橫截面的形狀為T形，所述接收管的上方安裝有阻氣蓋，所述阻氣蓋的橫截面形狀為等腰梯形。
過濾網位于接收管的內部，具有直角梯形的橫截面形狀，以及倒圓角的上方邊緣設計，這樣的設計可以實現對廢水中的固體顆粒和污染物進行高效過濾和分離，確保廢水處理后的純凈水。拉柱固定在過濾網的中心位置，具有T形橫截面形狀，可以提供穩固的支撐，保持過濾網的穩定性，防止過濾網變形或塌陷。阻氣蓋位于接收管的上方，具有等腰梯形的橫截面形狀，可以起到阻擋氣體逸出的作用，使得廢水處理過程中的氣體不會外泄，保持系統的穩定性。過濾組件的設計相對簡單，包括接收管、過濾網、拉柱和阻氣蓋等幾個組件，易于制造、安裝和維護。過濾網位于接收管的內部，可以方便地取出進行清洗，保持過濾網的暢通，避免了堵塞和積存物的產生。過濾組件的設計緊湊，不會占用過多的空間，適用于有限的處理設備空間情況。
本發明的有益效果如下：
1.本發明通過設計一個投放機構，投放機構使得廢水處理過程更加全面、高效，并且由傳動組件驅動，可以精確控制配料的投放量和速度，確保投放的藥劑數量準確，避免了藥劑浪費和過量投放的問題。攪拌管可以增加攪拌的效果，促使廢水和配料更好地混合，確保反應均勻進行，有利于廢水中的污染物充分接觸和反應，提高了處理效率。投放機構中的抖動組件這使得儲料口中的藥劑顆粒間隙變小，使得定量料斗中的藥劑顆粒排列更緊實，產生均勻的效果，使廢水和藥劑更好地混合，加速反應進行，有利于提高廢水處理的徹底性和高效性。
2.本發明通過設計一個推動組件，推動組件中擋板設計為未施加外力時呈凸起的弓形，這樣的設計使得藥劑可以在定量料斗中緊密密封，避免了藥劑在投放過程中的泄漏和外界的污染。同時，氣缸可以實現自動化控制，使得投放過程更加智能化和自動化，氣缸輸出軸運動方向與投料管平行，確保了推動組件的運動穩定性，使得廢水處理系統的運行更加平穩可靠。
3.本發明通過設計一個配料機構，配料機構可以實現對藥劑的精確配料，確保廢水處理過程中投放的藥劑數量準確，避免了藥劑的浪費和過量投放，反應容器的內部空間橫截面形狀為直角梯形，配合過濾組件的過濾和分離功能，廢水和藥劑可以在反應容器內得到均勻混合，加速反應進行，提高了廢水處理的效率。反應容器和過濾組件之間的伸縮管保持貼合，確保廢水處理過程的連續性和穩定性。精準配料和均勻混合可以避免藥劑的過量使用和廢水的二次污染，有利于廢水處理的環保性。另外，該配料機構的設計較為簡單，降低了能耗，節約了能源成本。配料機構的設計靈活，可以根據不同廢水處理需求進行調整和優化，適用于各類醫療廢水的處理，具有較強的適應性。
（發明人：倪慶華;張秋鳳;沈天宇;王晨陽;宋雷鳴;龐燕華）
