公布日：2024.04.19

申請(qǐng)日：2022.10.10

分類號(hào)：B01D21/02(2006.01)I

摘要

本發(fā)明涉及高分子材料技術(shù)領(lǐng)域及界面化學(xué)技術(shù)領(lǐng)域，具體涉及一種污水池懸浮蓋板和防污裝置。所述懸浮蓋板包括：懸浮架和設(shè)置在所述懸浮架內(nèi)的極性聚烯烴片材；其中，所述極性聚烯烴片材包括：低密度聚烯烴基材和接枝在所述低密度聚烯烴基材的表面的親水性側(cè)基和親油性側(cè)基；且所述極性聚烯烴片材的表面具有多個(gè)異形結(jié)構(gòu)，所述異形結(jié)構(gòu)的平均尺寸不小于100μm，高度不大于20μm；所述親水性側(cè)基的表面接枝率為10-50％，所述親油性側(cè)基的表面接枝率為10-50％。采用本發(fā)明所述的污水池懸浮蓋板，減少水蒸發(fā)效率≥80％，對(duì)于污水池VOC的降低比例≥85％。

權(quán)利要求書

1.一種污水池懸浮蓋板，其特征在于，所述懸浮蓋板包括：懸浮架和設(shè)置在所述懸浮架內(nèi)的極性聚烯烴片材；其中，所述極性聚烯烴片材包括：低密度聚烯烴基材和接枝在所述低密度聚烯烴基材的表面的親水性側(cè)基和親油性側(cè)基；且所述極性聚烯烴片材的表面具有多個(gè)異形結(jié)構(gòu)，所述異形結(jié)構(gòu)的平均尺寸不小于100μm，高度不大于20μm；所述親水性側(cè)基的表面接枝率為10-50％，所述親油性側(cè)基的表面接枝率為10-50％。

2.根據(jù)權(quán)利要求1所述的懸浮蓋板，其中，所述親水性側(cè)基的表面接枝率為20-50％；和/或，所述親油性側(cè)基的表面接枝率為20-50％；和/或，所述低密度聚烯烴基材的密度小于0.2g/cm3，優(yōu)選密度不大于0.1g/cm3。

3.根據(jù)權(quán)利要求1或2所述的懸浮蓋板，其中，所述異形結(jié)構(gòu)的平均尺寸不大于5mm；和/或，所述異形結(jié)構(gòu)的高度不小于0.5μm；和/或，所述片材的表面的水接觸角＜30°，優(yōu)選為0-20°，更優(yōu)選為0°；和/或，所述片材的表面的白油接觸角＜30°，優(yōu)選為0-20°，更優(yōu)選為0°；和/或，所述片材表面含有5～120個(gè)異形結(jié)構(gòu)/cm2；和/或，所述片材無(wú)通孔。

4.根據(jù)權(quán)利要求1-3中任意一項(xiàng)所述的懸浮蓋板，其中，所述低密度聚烯烴基材選自熱塑性聚烯烴；優(yōu)選地，所述低密度聚烯烴基材包含聚丙烯，更優(yōu)選以所述低密度聚烯烴基材總質(zhì)量為基準(zhǔn)，所述低密度聚丙烯的含量不低于50wt％；和/或，所述低密度聚烯烴基材的重均分子量為104-106g/mol。

5.根據(jù)權(quán)利要求4所述的懸浮蓋板，其中，所述聚丙烯選自均聚聚丙烯、無(wú)規(guī)共聚聚丙烯和抗沖共聚聚丙烯中的至少一種；和/或，所述聚烯烴基材還包含聚乙烯和/或聚烯烴彈性體。

6.根據(jù)權(quán)利要求1-5中任意一項(xiàng)所述的懸浮蓋板，其中，所述極性聚烯烴片材的彎曲強(qiáng)度為0.01-0.5MPa，優(yōu)選為0.01-0.15MPa。

7.根據(jù)權(quán)利要求1-6中任意一項(xiàng)所述的懸浮蓋板，其中，所述親水性側(cè)基為含有氧、硫、氮、硅和鹵素中的至少一種雜原子并且含有碳碳雙鍵的單體側(cè)基；和/或，所述親水性側(cè)基的單體為含有碳碳雙鍵的有機(jī)酸、含有碳碳雙鍵的有機(jī)酸的衍生物、含碳碳雙鍵的有機(jī)酸鹽和含乙烯基的硅烷中的至少一種；其中，所述含碳碳雙鍵的有機(jī)酸鹽為含有碳碳雙鍵的有機(jī)酸鹽化后的產(chǎn)物和/或含有碳碳雙鍵的有機(jī)酸衍生物鹽化后的產(chǎn)物；和/或，所述有機(jī)酸衍生物包括有機(jī)酸的酸酐和含有機(jī)酸的酯中的至少一種；和/或，所述含乙烯基的硅烷為式(A)所示的化合物中的一種或多種：CH2＝CH2(CH2)nSiX3式(A)其中n＝0-3的整數(shù)，X為鹵素、甲氧基、乙氧基、乙酰氧基中的至少一種；和/或，所述親油性側(cè)基為含乙烯基硅油側(cè)基和/或含苯乙烯側(cè)基；和/或，所述親油性側(cè)基的單體為端乙烯基硅油和/或高乙烯基硅油，優(yōu)選為乙烯基硅油、甲基乙烯基硅油、乙烯基含氫硅油和二乙烯基硅油中的至少一種。

8.根據(jù)權(quán)利要求1-7任意一項(xiàng)所述的懸浮蓋板，其中，所述親水性側(cè)基的單體為馬來(lái)酸酐、馬來(lái)酸酐衍生物、甲基丙烯酸及其衍生物、乙酸乙烯酯、烯基磺酸及其衍生物、對(duì)苯乙烯甲酸、對(duì)苯乙烯乙酸、衣康酸、油酸和花生烯酸中的至少一種，和/或它們的成鹽形式；優(yōu)選為馬來(lái)酸酐、馬來(lái)酸酐衍生物、甲基丙烯酸和甲基丙烯酸衍生物中的至少一種，和/或它們的成鹽形式；更優(yōu)選為馬來(lái)酸酐和/或馬來(lái)酸酐成鹽形式。

9.根據(jù)權(quán)利要求1-8中任意一項(xiàng)所述的懸浮蓋板，其中，所述懸浮架內(nèi)設(shè)置有支撐骨架，用于固定所述極性聚烯烴片材。

10.一種防污裝置，其特征在于，該裝置的內(nèi)部設(shè)置有權(quán)利要求1-9中任意一項(xiàng)所述的懸浮蓋板。

發(fā)明內(nèi)容

本發(fā)明的目的是為了克服現(xiàn)有技術(shù)污水懸浮蓋板減少污水池水、油揮發(fā)材料存在效果差、耐久性差、成本高等問題，提供一種污水池懸浮蓋板和防污裝置，該懸浮蓋板能夠抑制水、油的蒸發(fā)，抑制VOCs氣體的揮發(fā)。

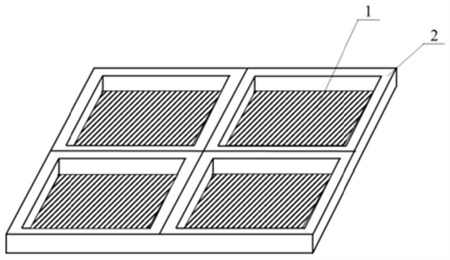

為了實(shí)現(xiàn)上述目的，本發(fā)明第一方面提供一種污水池懸浮蓋板，所述懸浮蓋板包括：懸浮架和設(shè)置在所述懸浮架內(nèi)的極性聚烯烴片材；

其中，所述極性聚烯烴片材包括：低密度聚烯烴基材和接枝在所述低密度聚烯烴基材的表面的親水性側(cè)基和親油性側(cè)基；且所述極性聚烯烴片材的表面具有多個(gè)異形結(jié)構(gòu)，所述異形結(jié)構(gòu)的平均尺寸不小于100μm，高度不大于20μm；所述親水性側(cè)基的表面接枝率為10-50％，所述親油性側(cè)基的表面接枝率為10-50％。

本發(fā)明第二方面提供一種防污裝置，該裝置的內(nèi)部設(shè)置有本發(fā)明所述的懸浮蓋板。

通過上述技術(shù)方案，本發(fā)明所述的柔性浮頂組件具有如下優(yōu)點(diǎn)：

(1)本發(fā)明所述的污水池懸浮蓋板，采用含有親水、親油表面的極性聚烯烴片材組裝而成，使得材料表面在保證力學(xué)性能不受影響的前提下，通過接枝在低密度聚烯烴基材表面的親水、親油基團(tuán)，以及異形結(jié)構(gòu)的粗糙性質(zhì)，有效提高親水表面的親水、親油性且性能穩(wěn)定，從而有效提高材料減少水油蒸發(fā)的效率且性能穩(wěn)定，且異形結(jié)構(gòu)為封閉泡孔的外表面，外表面閉孔結(jié)構(gòu)能夠阻隔VOCs氣體揮發(fā)。

(2)本發(fā)明提供的污水池懸浮蓋板中，所述極性聚烯烴片材能夠和水、油完全浸潤(rùn)，因此片材表面和污水能夠完全貼合，無(wú)蒸氣壓，這樣片材就能夠明顯抑制水、油的蒸發(fā)，對(duì)于工廠污水池來(lái)說，在油含量極高時(shí)依然能用實(shí)現(xiàn)污水池油氣的揮發(fā)。采用本發(fā)明所述的污水池懸浮蓋板，減少水蒸發(fā)效率≥80％，對(duì)于污水池VOC的降低比例≥85％。

(3)本發(fā)明提供的污水池懸浮蓋板結(jié)構(gòu)簡(jiǎn)單，易安裝，無(wú)需對(duì)零部件頻繁更換。

（發(fā)明人：王崧合;柳翼;潘明;李根;虞碧川;陳媛媚）
