公布日：2024.04.12
申請日：2023.12.29
分類號：B01D36/00(2006.01)I;B01D29/60(2006.01)I;B01D29/68(2006.01)I;B01D29/96(2006.01)I
摘要

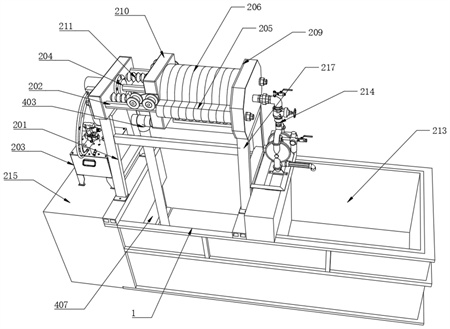

本發明公開了一種柳條籃生產噴漆污水過濾裝置及其過濾方法，包括污水箱，污水箱的上端設置有過濾機構，過濾機構包括過濾網與過濾圈，過濾圈的內部設置有自動切換過濾網的切換機構，且切換機構包括轉動的通水板與阻擋通水板轉動的擋圈，通水板的一端設置有反水沖洗機構，反水沖洗機構包括反向出水沖洗過濾網的噴水圈，過濾網堵塞后通水板與出水板轉動，使機器能夠自動更換過濾網，使過濾裝置無需經常更換清潔，且噴水圈轉動至堵塞的過濾網一端，使噴水圈對堵塞的過濾網進行反沖洗，使過濾裝置的過濾性能保持在合適的范圍之內。
權利要求書
1.一種柳條籃生產噴漆污水過濾裝置，包括污水箱(1)，其特征在于，所述污水箱(1)的上端設置有過濾機構，所述過濾機構包括過濾網(218)與過濾圈(206)，所述過濾圈(206)的內部設置有自動切換過濾網(218)的切換機構，且所述切換機構包括轉動的通水板(306)與阻擋通水板(306)轉動的擋圈(312)，所述通水板(306)的一端設置有反水沖洗機構，所述反水沖洗機構包括反向出水沖洗過濾網(218)的噴水圈(401)。
2.根據權利要求1所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述污水箱(1)的側端固定安裝有蓄水箱(215)，所述蓄水箱(215)的內壁底端固定安裝有抽水泵(216)，所述抽水泵(216)的輸出端固定安裝有傳水管(212)，所述傳水管(212)遠離抽水泵(216)的一端固定安裝有伸縮軟管(211)，所述伸縮軟管(211)的另一端固定連接擠壓板(210)。
3.根據權利要求2所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述污水箱(1)的上端固定安裝有安裝架(201)，所述安裝架(201)的側端固定安裝有推動伸縮桿(204)，且所述擠壓板(210)固定安裝在推動伸縮桿(204)的輸出端，所述安裝架(201)的側端固定安裝有滑桿(202)。
4.根據權利要求3所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述滑桿(202)遠離安裝架(201)的一端固定安裝有固定架(217)，且所述固定架(217)固定安裝在污水箱(1)的上端，所述固定架(217)靠近滑桿(202)的側端固定安裝有連接板(209)，所述連接板(209)的側端固定安裝有出水管(214)。
5.根據權利要求3所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述滑桿(202)靠近擠壓板(210)的外壁滑動安裝有滑塊(205)，且所述擠壓板(210)滑動安裝在滑桿(202)的外壁上，且所述過濾圈(206)固定安裝在滑塊(205)的側端，所述過濾圈(206)的下端固定安裝有排水管(404)，所述排水管(404)的下端固定安裝控制閥板(405)，所述控制閥板(405)下端固定安裝有收集管(403)，且所述收集管(403)固定安裝在安裝架(201)與固定架(217)之間。
6.根據權利要求1所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述過濾圈(206)的內壁固定安裝有固定圈(301)，所述固定圈(301)的一端陣列安裝有多個安裝筒(302)，所述安裝筒(302)的內壁左端固定安裝有拉動彈簧伸縮桿(310)，所述拉動彈簧伸縮桿(310)的輸出端固定安裝有安裝圈(303)，且所述安裝圈(303)滑動貼合安裝筒(302)的內壁，且所述過濾網(218)固定安裝在安裝圈(303)靠近拉動彈簧伸縮桿(310)的一端。
7.根據權利要求6所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述固定圈(301)的側端圓心轉動安裝有轉筒(304)，所述轉筒(304)的內壁轉動安裝有轉桿(305)，所述轉桿(305)的一端固定安裝有出水板(307)，且所述通水板(306)固定安裝在轉桿(305)遠離出水板(307)的一端，所述出水板(307)靠近固定圈(301)的側端設置有出水孔，所述出水孔中固定安裝有控制圈(406)，所述控制圈(406)靠近固定圈(301)的一端固定安裝有推動彈簧伸縮桿(313)，且所述擋圈(312)固定安裝在推動彈簧伸縮桿(313)的輸出端，所述出水板(307)遠離擋圈(312)的側端固定安裝通水管(402)，所述通水管(402)靠近噴水圈(401)的一端固定安裝有通水塊(408)，且所述通水塊(408)的輸出端固定連接在噴水圈(401)的輸入端。
8.根據權利要求7所述的一種柳條籃生產噴漆污水過濾裝置，其特征在于，所述轉筒(304)與固定圈(301)之間固定安裝有卷繞彈簧(308)，所述轉筒(304)的內壁設置有限位槽，所述轉桿(305)靠近限位槽的外壁滑動安裝有限位塊(317)，所述轉動筒的外壁卷繞安裝有拉動繩(315)，所述拉動繩(315)遠離轉動筒的一端固定安裝有上下移動的活塞板(314)，且所述活塞板(314)滑動貼合排水管(404)的內壁。
9.一種柳條籃生產噴漆污水過過濾方法，用于權利要求1-8中任意一項一種柳條籃生產噴漆污水過濾裝置，包括以下步驟：S1.當過濾網堵塞時，當安裝筒(302)中安裝的過濾網(218)堵塞后，安裝圈(303)移動距離增加，從而使安裝圈(303)推動擋圈(312)移動，當擋圈(312)移動時，控制閥板(405)將堵塞的過濾所在的過濾圈(206)開始排水，過濾圈(206)中的水通過排水管(404)排出過濾圈(206)，水通過排水管(404)時，推動活塞板(314)下降，連接繩拉動轉筒(304)轉動，轉桿(305)不會轉動，當過濾圈(206)中的水排完水流量變小時，控制閥板(405)關閉，使過濾圈(206)開始將過濾完的水存儲，排水管(404)不在排水，卷繞彈簧(308)帶動轉筒(304)轉動，帶動轉桿(305)轉動，從而帶動通水板(306)與出水板(307)轉動，使出水板(307)與通水板(306)轉動至下一個安裝筒(302)中，從而更換濾網，過濾網(218)堵塞后通水板(306)與出水板(307)轉動，使機器能夠自動更換過濾網(218)，使過濾裝置無需經常更換清潔，使過濾裝置的過濾性能保持在合適的范圍之內；S2.當帶動通水板(306)與出水板(307)轉動時，出水板(307)與通水板(306)轉動至下一個安裝筒(302)中，從而更換濾網，且噴水圈(401)轉動至堵塞的過濾網(218)一端，使噴水圈(401)對堵塞的過濾網(218)進行反沖洗，從而使噴水圈(401)能夠?qū)Χ氯倪^濾網(218)進行清潔。
發明內容
本發明的目的在于提供一種柳條籃生產噴漆污水過濾裝置及其過濾方法，以解決上述背景技術中提出隨著過濾的進行，雜質會逐漸積累在過濾裝置中，導致過濾裝置堵塞的問題。
為實現上述目的，本發明提供如下技術方案：
一種柳條籃生產噴漆污水過濾裝置，包括污水箱，所述污水箱的上端設置有過濾機構，所述過濾機構包括過濾網與過濾圈，所述過濾圈的內部設置有自動切換過濾網的切換機構，且所述切換機構包括轉動的通水板與阻擋通水板轉動的擋圈，所述通水板的一端設置有反水沖洗機構，所述反水沖洗機構包括反向出水沖洗過濾網的噴水圈。
作為本發明進一步的方案，所述污水箱的側端固定安裝有蓄水箱，所述蓄水箱的內壁底端固定安裝有抽水泵，所述抽水泵的輸出端固定安裝有傳水管，所述傳水管遠離抽水泵的一端固定安裝有伸縮軟管，所述伸縮軟管的另一端固定連接擠壓板。
作為本發明再進一步的方案，所述污水箱的上端固定安裝有安裝架，所述安裝架的側端固定安裝有推動伸縮桿，且所述擠壓板固定安裝在推動伸縮桿的輸出端，所述安裝架的側端固定安裝有滑桿。
作為本發明再進一步的方案，所述滑桿遠離安裝架的一端固定安裝有固定架，且所述固定架固定安裝在污水箱的上端，所述固定架靠近滑桿的側端固定安裝有連接板，所述連接板的側端固定安裝有出水管。
作為本發明再進一步的方案，所述滑桿靠近擠壓板的外壁滑動安裝有滑塊，且所述擠壓板滑動安裝在滑桿的外壁上，且所述過濾圈固定安裝在滑塊的側端，所述過濾圈的下端固定安裝有排水管，所述排水管的下端固定安裝控制閥板，所述控制閥板下端固定安裝有收集管，且所述收集管固定安裝在安裝架與固定架之間。
作為本發明再進一步的方案，所述過濾圈的內壁固定安裝有固定圈，所述固定圈的一端陣列安裝有多個安裝筒，所述安裝筒的內壁左端固定安裝有拉動彈簧伸縮桿，所述拉動彈簧伸縮桿的輸出端固定安裝有安裝圈，且所述安裝圈滑動貼合安裝筒的內壁，且所述過濾網固定安裝在安裝圈靠近拉動彈簧伸縮桿的一端。
作為本發明再進一步的方案，所述固定圈的側端圓心轉動安裝有轉筒，所述轉筒的內壁轉動安裝有轉桿，所述轉桿的一端固定安裝有出水板，且所述通水板固定安裝在轉桿遠離出水板的一端，所述出水板靠近固定圈的側端設置有出水孔，所述出水孔中固定安裝有控制圈，所述控制圈靠近固定圈的一端固定安裝有推動彈簧伸縮桿，且所述擋圈固定安裝在推動彈簧伸縮桿的輸出端，所述出水板遠離擋圈的側端固定安裝通水管，所述通水管靠近噴水圈的一端固定安裝有通水塊，且所述通水塊的輸出端固定連接在噴水圈的輸入端。
作為本發明再進一步的方案，所述轉筒與固定圈之間固定安裝有卷繞彈簧，所述轉筒的內壁設置有限位槽，所述轉桿靠近限位槽的外壁滑動安裝有限位塊，所述轉動筒的外壁卷繞安裝有拉動繩，所述拉動繩遠離轉動筒的一端固定安裝有上下移動的活塞板，且所述活塞板滑動貼合排水管的內壁。
與現有技術相比，本發明的有益效果是：
1、本發明使用時，當安裝筒中安裝的過濾網堵塞后，安裝圈移動距離增加，從而使安裝圈推動擋圈移動，當擋圈移動時，控制閥板將堵塞的過濾所在的過濾圈開始排水，過濾圈中的水通過排水管排出過濾圈，水通過排水管時，推動活塞板下降，連接繩拉動轉筒轉動，轉桿不會轉動，當過濾圈中的水排完水流量變小時，控制閥板關閉，使過濾圈開始將過濾完的水存儲，排水管不在排水，卷繞彈簧帶動轉筒轉動，帶動轉桿轉動，從而帶動通水板與出水板轉動，使出水板與通水板轉動至下一個安裝筒中，從而更換濾網，過濾網堵塞后通水板與出水板轉動，使機器能夠自動更換過濾網，使過濾裝置無需經常更換清潔，使過濾裝置的過濾性能保持在合適的范圍之內。
2、本發明使用時，當帶動通水板與出水板轉動時，出水板與通水板轉動至下一個安裝筒中，從而更換濾網，且噴水圈轉動至堵塞的過濾網一端，使噴水圈對堵塞的過濾網進行反沖洗，從而使噴水板能夠?qū)Χ氯倪^濾網進行清潔。
（發明人：劉坤;盧東;盧藝文;鄭鵬）
