公布日：2023.10.24

申請日：2023.09.18

分類號：C02F3/12(2023.01)I;C02F3/34(2023.01)I

摘要

本發明涉及一種生活垃圾廢水處理設備及方法，包括尺寸相互匹配的配重底座和轉動體，配重底座與轉動體之間連接有轉動軸，轉動體包括轉動主體，轉動主體的側壁上開鑿有多個動力槽，轉動主體內開鑿有多個與動力槽相匹配的培育室，多個培育室內均放置有與自身相匹配的微生物培養裝置，多個培養槽的內壁均固定連接有多個附著器，多個附著器之間的間隙填充有活性污泥聚合物，采用上述轉動體和微生物培養裝置結構，實現利用水流沖刷將動力槽內的活性污泥聚合物剝離，并進行廢水處理工作，而動力槽內的活性污泥聚合物出現過量剝離后，會在水流沖刷的作用下轉動，對動力槽進行轉動更換直面水流沖刷的動力槽和活性污泥聚合物。

權利要求書

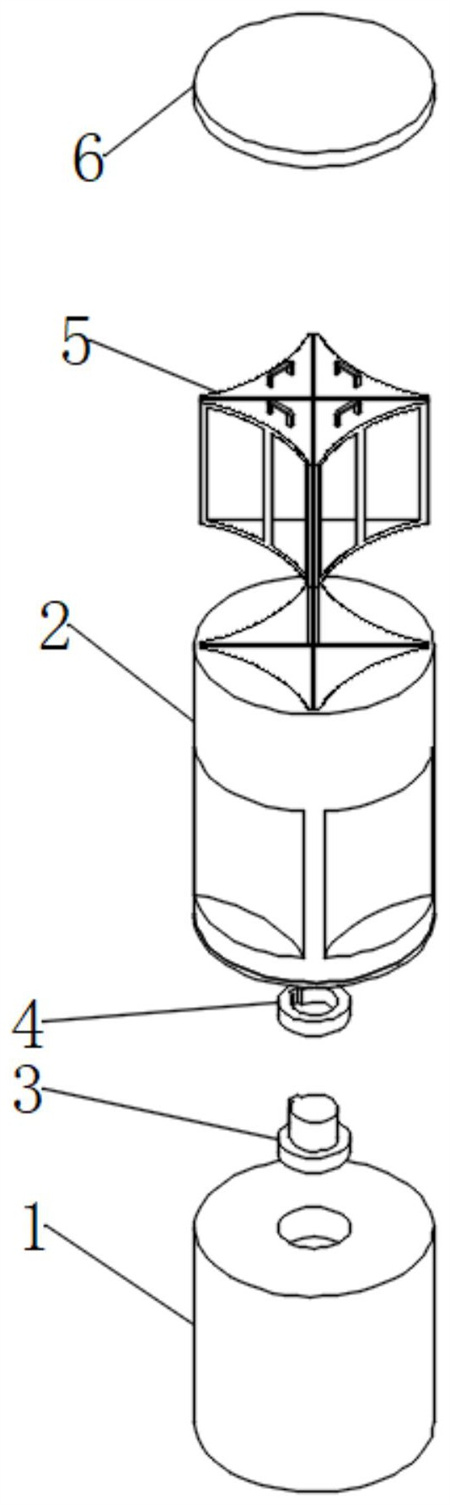

1.一種生活垃圾廢水處理設備，包括尺寸相互匹配的配重底座（1）和轉動體（2），其特征在于：所述配重底座（1）與轉動體（2）之間連接有轉動軸（3），所述轉動軸（3）的外側套設有單向軸承（4），所述單向軸承（4）與配重底座（1）固定連接，所述轉動體（2）包括轉動主體（201），所述轉動主體（201）的側壁上開鑿有多個動力槽（203），所述轉動主體（201）內開鑿有多個與動力槽（203）相匹配的培育室（205），多個相互匹配的動力槽（203）與培育室（205）之間的側壁上均開鑿有多個毛細裂紋（204），且毛細裂紋（204）連通相互匹配的動力槽（203）和培育室（205），多個所述培育室（205）內均放置有與自身相匹配的微生物培養裝置（5），所述微生物培養裝置（5）包括扇形框（501），所述扇形框（501）內開鑿有培養槽（502），所述培養槽（502）開口一端靠近動力槽（203），多個所述培養槽（502）的內壁均固定連接有多個附著器（8），多個所述附著器（8）均呈三維螺旋狀，相鄰所述附著器（8）相互搭接形成三維空間立體結構，多個所述附著器（8）之間的間隙填充有活性污泥聚合物（7），且活性污泥聚合物（7）穿過毛細裂紋（204）延伸到動力槽（203）內，所述轉動體（2）的上端固定連接有上密封蓋（6），多個所述培育室（205）的底板上均固定連接有電磁塊（206），所述扇形框（501）的下端固定連接有磁塊（505），所述電磁塊（206）與磁塊（505）相對的一面為同性磁極，所述磁塊（505）和電磁塊（206）的外側套設有保護管（9），所述保護管（9）包括磁性環（901）和波紋部（902），所述波紋部（902）遠離磁性環（901）的一端與培育室（205）底板固定連接，所述磁性環（901）與磁塊（505）吸附，所述磁性環（901）與培育室（205）底板之間固定連接有壓縮彈簧（10）。

2.根據權利要求1所述的一種生活垃圾廢水處理設備，其特征在于：所述轉動主體（201）與配重底座（1）之間連接有環形密封墊（202），所述環形密封墊（202）與轉動主體（201）固定連接。

3.根據權利要求1所述的一種生活垃圾廢水處理設備，其特征在于：所述培養槽（502）的開口處固定連接有支撐架（503），所述扇形框（501）的上端固定連接有把手（504）。

4.根據權利要求1所述的一種生活垃圾廢水處理設備，其特征在于：所述附著器（8）包括中空螺旋管（801），所述中空螺旋管（801）為中空結構，所述中空螺旋管（801）的側壁上開鑿有多個預制紋（802），多個所述預制紋（802）均完全貫穿中空螺旋管（801）。

5.根據權利要求1所述的一種生活垃圾廢水處理設備的使用方法，其特征在于：該方法主要包括以下步驟：S1、活性淤泥培養，將活性淤泥進行培養，使其微生物群落達到廢水處理的規模；S2、活性淤泥轉移，將成規模的活性淤泥轉移到微生物培養裝置（5）內，并將微生物培養裝置（5）安裝到培育室（205）內，之后活性淤泥繼續在培育室（205）內生長，過量的活性淤泥會逐漸延伸至動力槽（203）內；S3、廢水處理，在活性淤泥生長將動力槽（203）填充大部后，開始進行廢水處理工作，生活廢水的水流會對正對水流沖刷的活性污泥聚合物（7）實現沖蝕，將位于動力槽（203）內的活性污泥聚合物（7）沖蝕損壞，將活性污泥聚合物（7）從轉動體（2）上剝離，懸浮在生活廢水內，對生活廢水進行處理，而隨著活性污泥聚合物（7）沖蝕進程的進行，動力槽（203）逐漸裸露出來，此時在水流沖刷的作用驅動轉動體（2）進行轉動，將自身內部活性污泥聚合物（7）大量剝離的動力槽（203）推動，不再直接面對水流的沖刷，并將生長有大量活性污泥聚合物（7）的動力槽（203）轉移到正對水流沖刷的方向，而之前大量剝離活性污泥聚合物（7），則在相對穩定的環境中持續生長，隨著水流沖刷，重復前面的過程。

發明內容

針對上述現有技術，本發明要解決的技術問題是活性污泥在使用的過程中，需要定時進行清理，影響廢水處理效率。

為解決上述問題，本發明提供了一種生活垃圾廢水處理設備，包括尺寸相互匹配的配重底座和轉動體，配重底座與轉動體之間連接有轉動軸，轉動軸的外側套設有單向軸承，單向軸承與配重底座固定連接，轉動體包括轉動主體，轉動主體的側壁上開鑿有多個動力槽，轉動主體內開鑿有多個與動力槽相匹配的培育室，多個相互匹配的動力槽與培育室之間的側壁上均開鑿有多個毛細裂紋，且毛細裂紋連通相互匹配的動力槽和培育室，多個培育室內均放置有與自身相匹配的微生物培養裝置，微生物培養裝置包括扇形框，扇形框內開鑿有培養槽，培養槽開口一端靠近動力槽，多個培養槽的內壁均固定連接有多個附著器，多個附著器均呈三維螺旋狀，相鄰附著器相互搭接形成三維空間立體結構，多個附著器之間的間隙填充有活性污泥聚合物，且活性污泥聚合物穿過毛細裂紋延伸到動力槽內，轉動體的上端固定連接有上密封蓋。

在上述生活垃圾廢水處理設備中，利用水流沖刷將動力槽內的活性污泥聚合物剝離，并進行廢水處理工作，而動力槽內的活性污泥聚合物出現過量剝離后，會在水流沖刷的作用下轉動，對動力槽進行轉動更換直面水流沖刷的動力槽和活性污泥聚合物。

作為本申請的進一步改進，一種生活垃圾廢水處理設備的處理方法，主要包括以下步驟：

S1、活性淤泥培養，將活性淤泥進行培養，使其微生物群落可以達到廢水處理的規模；

S2、活性淤泥轉移，將成規模的活性淤泥轉移到微生物培養裝置內，并將微生物培養裝置安裝到培育室內，之后活性淤泥繼續在培育室內生長，過量的活性淤泥會逐漸延伸至動力槽內；

S3、廢水處理，在活性淤泥生長將動力槽填充大部后，開始進行廢水處理工作，生活廢水的水流會對正對水流沖刷的活性污泥聚合物實現沖蝕，將位于動力槽內的活性污泥聚合物沖蝕損壞，將活性污泥聚合物從轉動體上剝離，懸浮在生活廢水內，對生活廢水進行處理，而隨著活性污泥聚合物沖蝕進程的進行，動力槽逐漸裸露出來，此時在水流沖刷的作用驅動轉動體進行轉動，將自身內部活性污泥聚合物大量剝離的動力槽推動，不再直接面對水流的沖刷，并將生長有大量活性污泥聚合物的動力槽轉移到正對水流沖刷的方向，而之前大量剝離活性污泥聚合物，則可以在相對穩定的環境中持續生長，隨著水流沖刷，重復上述過程。

作為本申請的再進一步改進，轉動主體與配重底座之間連接有環形密封墊，環形密封墊與轉動主體固定連接，增加轉動主體與配重底座之間的密封效果，生活廢水不易對轉動軸和單向軸承的正常工作造成影響。

作為本申請的更進一步改進，培養槽的開口處固定連接有支撐架，扇形框的上端固定連接有把手，支撐架的設置可以對扇形框內裝填的活性污泥聚合物進行一定程度限位，使得活性污泥聚合物在轉移的過程中，不易從培養槽內溢出，而把手的設置則方便扇形框在動力槽內的安裝和更換。

作為本申請的又一種改進，附著器包括中空螺旋管，中空螺旋管為中空結構，中空螺旋管的側壁上開鑿有多個預制紋，多個預制紋均完全貫穿中空螺旋管，增加活性污泥聚合物與附著器之間的依附強度，使得活性污泥聚合物不易從附著器的表面剝離。

作為本申請的又一種改進的補充，多個培育室的底板上均固定連接有電磁塊，扇形框的下端固定連接有磁塊，電磁塊與磁塊相對的一面為同性磁極，當培育室內的活性污泥聚合物在隨著位于動力槽位置的活性污泥聚合物過量剝離后，位于培育室內的微生物培養裝置和活性污泥聚合物的整體質量會下降，此時在電磁塊與磁塊之間的排斥作用下，會將培育室移動到動力槽的上側，增加對位于培育室內的活性污泥聚合物的保護效果，使其不易繼續被過量剝離，而隨著培育室內活性污泥聚合物的生長，自身的重量又會隨之上升，會重新運動回動力槽的高度，活性污泥聚合物又可以通過毛細裂紋延伸到動力槽內，繼續生長。

作為本申請的又一種改進的補充，磁塊和電磁塊的外側套設有保護管，保護管包括磁性環和波紋部，波紋部遠離磁性環的一端與培育室底板固定連接，磁性環與磁塊吸附，磁性環與培育室底板之間固定連接有壓縮彈簧，其中壓縮彈簧會將保護管頂起，在微生物培養裝置安裝過程中，磁性環易于磁塊吸附，而波紋部則可以對磁塊和電磁塊形成有效的保護，使其不易被生活廢水所侵蝕。

綜上，本方案中隨著活性污泥聚合物沖蝕進程的進行，動力槽逐漸裸露出來，此時在水流沖刷的作用驅動轉動體進行轉動，將自身內部活性污泥聚合物大量剝離的動力槽推動，不再直接面對水流的沖刷，并將生長有大量活性污泥聚合物的動力槽轉移到正對水流沖刷的方向，而之前大量剝離活性污泥聚合物，則可以在相對穩定的環境中持續生長。

（發明人：季春雷;方華寬;謝猛;盛泓鋮）
