公布日：2023.07.21

申請日：2023.04.10

分類號：B01D29/35(2006.01)I;C02F11/122(2019.01)I;B01D29/56(2006.01)I;B01D29/82(2006.01)I

摘要

本發明公開了一種推桿式污泥擠水機，包括擠水結構、液體收集結構、進料初濾結構和擠壓驅動結構；所述的進料初濾結構由進料口和條縫篩構成，用于接納調理后的污泥并將其自由水濾除而完成初步濾水；所述擠水結構包括擠壓推料活塞、條縫篩筒一，以及錐形燒結濾水筒，通過擠壓推料活塞將污泥加壓擠出其部分吸附水而完成二次脫水；所述液體收集結構設置在擠水結構的底部，用于收集壓濾產生的液體；本擠水機由液壓驅動推桿及活塞緩慢平移而實現污泥擠壓脫水，因此不會破壞化學調理污泥的絮凝結構而有利于污泥機械脫水。本機的體積小造價低，適用于鄉鎮級等小型污水廠就地初級脫水，填補了小型污水處理廠無小型脫水設備的空白。

權利要求書

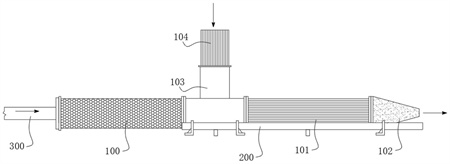

1.推桿式污泥擠水機，其特征在于：包括擠水結構、液體收集結構、進料初濾結構和擠壓驅動結構；所述擠水結構包括擠壓推料活塞(100)、條縫篩筒一(101)，錐形燒結濾水筒(102)；所述擠壓驅動結構與擠水結構相連接，由液壓推桿(300)以及液壓工作站構成；該液壓推桿(300)的輸出端上連接有擠壓推料活塞(100)，在條縫篩筒一(101)內部作水平往復運動而實現擠壓脫水；所述液體收集結構為液體收集槽(200)，該液體收集槽(200)設置在條縫篩筒一(101)的底部以及條縫篩筒二(104)的圓周外圍；所述進料初濾結構為條縫篩筒二(104)，以及三聯接頭(103)組成。

2.根據權利要求1所述的推桿式污泥擠水機，其特征在于：所述進料初濾結構呈豎直狀設置，所述條縫篩筒二(104)為豎直與三聯接頭(103)相連接，該豎直部的中心線與所述擠水結構中心線構成垂直角。

3.根據權利要求1所述的推桿式污泥擠水機，其特征在于：所述錐形燒結濾水筒(102)為中空的圓錐狀，且錐形燒結濾水筒(102)的表面具有均勻的濾水微孔，所述錐形燒結濾水筒(102)一端直徑與所述條縫篩筒一(101)相等，另一端直徑條縫篩筒一(101)直徑的1/4-1/5。

4.根據權利要求1所述的推桿式污泥擠水機，其特征在于：所述液體收集槽(200)由一個上口寬下底窄的集水條盤和一個出水嘴組成。

5.根據權利要求1所述的推桿式污泥擠水機，其特征在于：錐形燒結濾水筒(102)由不銹鋼粉末燒結而成，其濾水微孔直徑小于0.01毫米。

6.根據權利要求1所述的推桿式污泥擠水機，其特征在于：所述條縫篩筒一(101)以及條縫篩筒二(104)均為楔型不銹鋼絲編織并焊結而成，鋼絲與鋼絲的間隙為0.10-1毫米。

發明內容

本發明的目的在于提供一種推桿式污泥擠水機填補了污泥脫水小型設備的空白，解決了上述背景技術中提出的現有污泥脫水設備造價高、體積大，不適應小型企業的使用的不足，并且可以結合污泥生物調理技術來解決現有技術存在的脫水后的泥餅堅實堅硬，無法用作農田土壤使用的問題。

為實現上述目的，本發明提供由液壓驅動推桿及活塞緩慢平移而實現污泥擠壓脫水技術方案：推桿式污泥擠水機，包括擠水結構、液體收集結構、進料初濾結構和擠壓驅動結構。

所述擠水結構包括擠壓推料活塞、條縫篩筒一，錐形燒結濾水筒；所述擠壓驅動結構由液壓推桿以及液壓工作站構成；該液壓推桿的輸出端上連接有擠壓推料活塞，在條縫篩筒一內部作水平往復運動而實現污泥擠壓脫水；這樣，克服了傳統的固液分離機采用螺旋圓周運動而破壞污泥絮凝結構的不足；

所述液體收集結構為液體收集槽，該液體收集槽設置在條縫篩筒一的底部以及條縫篩筒二的圓周外圍；

所述進料初濾結構為條縫篩筒二，以及三聯接頭組成；是用于污泥進料后的初步濾水裝置。

作為本發明中一種優選的技術方案，所述進料初濾結構呈豎直狀設置，所述條縫篩筒二為豎直安裝與三聯接頭相連接，該豎直部的中心線與所述擠水結構中心線構成垂直角。

作為本發明中一種優選的技術方案，所述錐形燒結濾水筒為中空的圓錐狀，且錐形燒結濾水筒的表面均勻具有濾水微孔，所述錐形燒結濾水筒一端直徑與所述條縫篩筒一相等，另一端直徑條縫篩筒一直徑的1/4-1/5，這樣實現污泥體積壓縮，該結構即可再次濾水又可承受高強的壓力，使得污泥脫水并成型。

作為本發明中一種優選的技術方案，所述液體收集槽由一個上口寬下底窄的集水條盤和一個出水嘴組成，完成濾液收集與對外排放。

作為本發明中一種優選的技術方案，錐形燒結濾水筒由不銹鋼粉末燒結而成，其濾水微孔直徑小于0.01毫米。

作為本發明中一種優選的技術方案，所述條縫篩筒一以及條縫篩筒二均為楔型不銹鋼絲編織并焊結而成，鋼絲與鋼絲的間隙為0.10-1毫米。

與現有技術相比，本發明的有益效果是：

1.本擠水機體積小造價低，適用于鄉鎮級小型污水廠就地初級脫水，同時可根據污泥產量多少隨意并聯組配使用；

2.擠水機的物料推進動力采用液壓平移推桿，不僅壓力大而且不會攪動破壞呈絮凝狀態的污泥礬花，則有利于壓榨工段的順利脫水。

3.本擠水機與壓榨成型脫水機配套使用可提高脫水工作效率，若利用擠水機作為初級脫水單元與高壓脫水成型壓榨機配套，則可減少壓榨成型機的進料時間和擠壓脫水時間；從而可增加單批次處理泥水?dāng)?shù)量而提升壓榨機的處理效率，相當于一臺壓榨機作為兩臺使用，而整機造價、機體重量卻可大大降低，并為壓榨成型脫水設備的模塊化制作或移動式機組設計提供了便利；

4.擠水機與壓榨機配套使用時，擠水機的動力來源于壓榨機的同一個液壓站并且是前者工作時是后者的空閑時段，則不必增添動力源的投資成本；

5.本機采用不銹鋼條縫篩加燒結濾水筒設計，不使用化纖過濾布，不存在濾布堵塞和消耗問題；

（發明人：郭強;李浩林;李定華;唐文魁）
