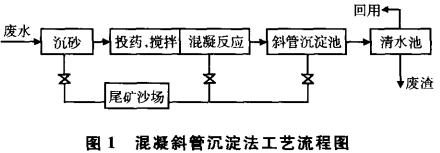

來自車間的廢水，首先通過沉砂池進行固液分離，沉砂池沉砂通過卸砂門排入尾礦砂場。沉砂池溢流出的上清液，通過投藥混合后進入反應器充分混凝反應，然后流入斜管沉淀器，使細粒懸浮物、有害物進一步去除，斜管沉淀器的沉泥，通過閥門排至尾礦砂場。通過此工藝后，廢水即達國家允許排放標準。根據環保的要求，斜管沉淀器出水進入清水池，用清水泵打回車間回用，節約用水，并使廢水閉路循環，實現零排放。其工藝流程如圖1。
