普通SBR反應池容積除了考慮反應時間外，還需考慮沉淀、排水、閑置過程需要占用的時間。

設：V、V1、V2分別為反應器總?cè)莘e、充水體積和未充水前最低水位時水的體積。

V、V1、V2之間的關系：

 （1）

命充水比：

  （2）

由（1）、（2）得：

  （3）

上述公式適合單池設計；

式中：

V1——反應器充水體積，m3；

V——反應器總?cè)莘e，m3；

V2——反應器未充水前最低水位時水的體積，m3。

nc——反應池的個數；

V單——單個反應器總?cè)莘e，m3；

V1單——單個反應器充水體積，m3

V2單——單個反應器未充水前最低水位時水的體積，m3

m——充水比。

上述公式適合多池設計。

周期時間之間的關系：

式中：

t——一個周期的時間，h；

t反——污水處理所需的反應時間，h；

t總（HRT）——總的水力停留時間，h；

t1——一個周期內的反應時間，h；

t2——一個周期內的非反應時間（沉淀時間和排水時間及待機時間之和），h；

tF——一周期內的進水時間，h；

tO——一周期內的曝氣時間，h；

ts——一周期內的沉淀時間，h；

tD——一周期內的排水時間，h；

tb——一周期內的待機時間，h。

設定反應時間比為反應時間t反與總水力停留時間t總（HRT）的比值，用e表示：

式中：

e——反應時間比；

t反——污水處理所需的反應時間，h；

t總（HRT）——總的水力停留時間，h。

設定一天內周期數為nZ：

已知

得：

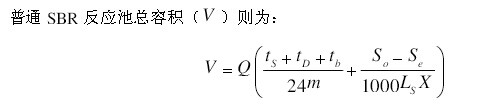

反應池（器）總?cè)莘e：

由于污水處理所需反應時間t反

式中：

Q——設計污水量，m3/d

So——反應池進水五日生化需氧量BOD5mg/L；

Se——反應池出水五日生化需氧量；BOD5mg/L；

Ls——反應池的五日生化需氧量污泥負荷kgBOD5/(kgMLSS•d)；

Lv——反應池的五日生化需氧量容積負荷kgBOD5/(ｍ3•d)；

X——反應池內混合液懸浮固體平均濃度MLSS，kg/m3；

Vx——反應器內污泥總量，kg。

容積負荷：

則有效反應容積：

已知：Q、So、Se；選定LS、X、SVI、充水比m。

LS——為污泥負荷選定：kgBOD/kgMLSS•d

X——為混合液污泥濃度MLSS選定：3～5kgMLSS／m3

SVI——為污泥體積指數：≤120（mL／g）

設定：SBR沉淀后的污泥濃度為 （Xn≥8.33kg/m3），則：

將（2）代入上式得：

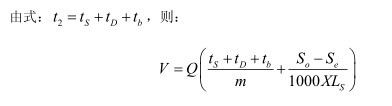

X=3~5kgMLSSm，SVI≤0.12mkg，m≥0.4；選定X、m及對應的SVI；確定每周期內的沉淀時間、排水時間之與待機時間之和t2；每日平均處理水量為Q；每周期進水量為充水量：V1=mV；則周期數：
