在馬鈴薯淀粉生產過程中，會產生大量高濃度有機廢水，該廢水具有pH 低，有機物、懸浮物、氨氮含量高，黏度大，可生化性好等特點。馬鈴薯淀粉廢水沒有毒性，但有機負荷高，排放量大，且處理難度大。因此，低耗、快速、高效的馬鈴薯淀粉廢水處理工藝成為國內外研究的焦點。沈陽市某淀粉廠是一家以馬鈴薯淀粉加工為主的生產企業，其所排放廢水中的主要污染指標為COD﹑BOD5﹑SS﹑NH3-N 等。2010 年該企業投資267 余萬元建設了廢水處理工程，該工程采用UASB—SBBR—混凝—?dú)飧√幚砉に�。工程�?011 年投產運行以來，廢水處理效果穩定，處理出水中各項指標均達到《污水綜合排放標準》（GB 8978—1996）中的一級排放標準。

1 廢水水量﹑水質

根據該淀粉廠的實際情況，參照同類型企業的廢水水質，本著處理效果好﹑運行成本低﹑投資省的原則對該廠的污水處理工程進行設計，設計處理水量為480 m3/d，設計出水水質須滿足《污水綜合排放標準》（GB 8978—1996）中的一級排放標準要求。設計進出水水質見表1。

2 工藝流程

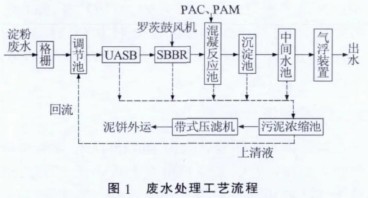

近年來，國內外關于馬鈴薯淀粉廢水的處理方法有很多，如物理法，包括沉淀、離心、擴散、反滲透等；化學法，包括臭氧氧化、高錳酸鉀氧化、高級催化氧化等；以及生物法，包括活性污泥法、生物膜法、厭氧生物處理等。由于馬鈴薯淀粉廢水有機負荷高，厭氧和好氧聯合處理工藝應用較多。針對馬鈴薯淀粉廢水的水質特點，確定采用UASB—SBBR—混凝—?dú)飧」に噷ζ溥M(jìn)行處理。工藝流程見圖1。

馬鈴薯淀粉廢水經地下管道流至格柵，以去除大顆粒懸浮物，出水進入調節池進行水質、水量調節。調節池出水提升進入?yún)捬醭�，厭氧池采用升流式厭氧污泥床反�?yīng)器（UASB），25~35 ℃中溫運行，污水從厭氧污泥床底部流入與污泥進行混合接觸，污泥中的微生物分解污水中的有機物，將其轉化為沼氣。泥水氣混合物上升進入三相分離器，沼氣穿過水層進入氣室，由導管導出。泥水混合液進入三相分離器的沉淀區，污泥發生絮凝，在重力作用下沉降；沉淀至斜壁上的污泥沿著斜壁滑回厭氧反應區內，與污泥分離后的出水從沉淀區溢流堰上部溢出，排出污泥床。厭氧池出水重力流入好氧池，好氧池采用序批式生物膜反應器（SBBR），大量的微生物凝聚在填料表面上，在好氧條件下，污水中的溶解性有機質在微生物的生化作用下轉化成無機質。好氧池出水重力流入混凝反應池，在此投加適量的絮凝劑。混凝反應池出水流入沉淀池，進行泥水分離。沉淀池出水進入中間水池，調節水質、水量，使其均勻穩定，有利于后續處理。然后進行氣浮，采用HRQF-20（B）型氣浮裝置，進行深度處理后排放。

該系統產生的污泥通過污泥濃縮池濃縮脫水后，泥餅外運，上清液回流到均質調節池內，重新回到污水處理系統。

3 主要構筑物

3.1 格柵集水井

格柵集水井為鋼筋混凝土結構，半地下式，共1座，凈尺寸：2 m×2 m×4.5 m，有效容積為9 m3，水力停留時間為0.45 h。內設1 座HRGS-500 型機械格柵，N=1.10 kW。

3.2 調節池

調節池為鋼筋混凝土結構，地下式，共1 座，凈尺寸：6 m×8 m×5.5 m，有效容積為240 m3，水力停留時間為12 h。內設2 臺HRJBQ-15 型潛水?dāng)嚢杵�，N=1.5 kW。配2 臺WQ25-17-3 型污水提升泵（1 用1 備），Q=25 m3/h，H=17 m，N=3 kW。

3.3 厭氧池（UASB）

厭氧池為鋼筋混凝土結構（內部防腐，外部保溫），半地下式，共2 座，凈尺寸：10 m×8 m×7 m，有效容積為480 m3，并聯運行，每座水力停留時間為24 h。內設pH 監測儀、溫度監測儀、污泥濃度監測儀、流量計等自控系統。

3.4 好氧池（SBBR）

好氧池為鋼筋混凝土結構，半地下式，共1 座，分2 格，凈尺寸：8 m×8 m×5.5 m，有效容積為320 m3，水力停留時間為16 h。內置好氧生物組合填料1 600根，尺寸為D 180mm×3 m，裝填率為60%，鋼結構填料支架2 套。采用高效膜片微孔曝氣裝置，池底安裝ABS型曝氣管和QMZM 型微孔曝氣器，氣泡小﹑均勻，溶氣效率高，配2 臺FTB-80 型羅茨鼓風機（1 用1 備）。

3.5 混凝反應池

混凝反應池為鋼筋混凝土結構，半地下式，共1座，凈尺寸：2 m×4 m×4.5 m，有效容積為32 m3，水力停留時間為1.6 h。設HRJY-2 型加藥裝置1 套，投加PAC ，采用泵前加藥，管道混合器前投加PAM。

3.6 沉淀池

豎流式沉淀池，鋼筋混凝土結構，半地下式，共1 座，凈尺寸：5.7 m×4 m×4.5 m，有效容積為91.2 m3，水力停留時間為4.5 h。

3.7 中間水池

中間水池為鋼筋混凝土結構，半地下式，共1座，凈尺寸：2 m×8 m×4.5 m，有效容積為64 m3，水力停留時間為3.2 h。

3.8 污泥濃縮池

污泥濃縮池為鋼筋混凝土結構，半地下式，共1座，凈尺寸：3.5 m×2.5 m×3.5 m，有效容積為25.2 m3。內設WQ5-17-0.75 型污泥泵1 臺，Q=5 m3/h，H=17 m，N=0.75 kW；HRDY-400 型帶式壓濾機1 臺，P=0.75 kW。

4 工藝調試運行及運行效果

4.1 啟動調試

該項目于2010 年5 月開始啟動調試，以同類馬鈴薯淀粉廢水處理工程取得的厭氧顆粒污泥作為UASB 反應器的接種污泥，采用中溫厭氧消化，溫度控制在30~35 ℃，pH 控制在6~8。調試初期采用間歇進水的方式啟動馴化，每天進水2 次，逐步增加進水負荷，隨時檢測出水水質，確保微生物良好的生長環境。待菌種恢復活性，并適應馬鈴薯淀粉廢水后，改用連續進水，每天進水20 h，進一步增加進水負荷，直至滿負荷運行。80 d 后經鏡檢，厭氧顆粒污泥馴化良好。好氧池（SBBR）的接種污泥取自市政污水處理廠二沉池的回流污泥，用水稀釋后投入，溫度控制在25~30 ℃，pH 控制在7~8。采用間歇進水方式（進水4 h，曝氣14 h，沉淀2 h，排水排泥3 h，閑置1 h），逐步增加曝氣量和容積負荷，使菌種在填料上穩定生長。28 d 后鏡檢觀察，填料上生物膜生長良好，掛膜成功。啟動成功后，進入試運行階段。

4.2 運行效果

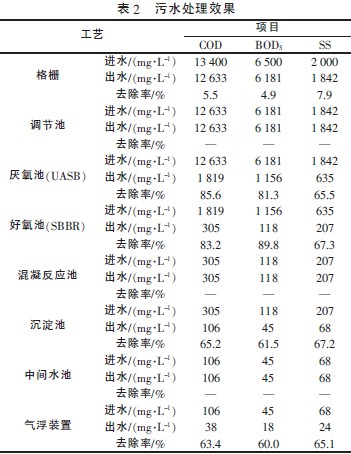

該工程于2011 年6 月經當?shù)丨h(huán)境監測部門連續取樣檢測，順利通過驗收。運行1 a來，工藝系統廢水處理效果穩定。表2 為2011 年6 月環境監測部門對工程進出水水質的檢測結果（平均值）。

由于廢水中的NH3-N 要由幾個構筑物通過硝化反硝化去除，因此沒有逐個構筑物進行檢測。進水NH3-N 平均質量濃度為160 mg/L，出水NH3-N 質量濃度為13.1 mg/L。

從以上數據可以看出，該處理工藝對馬鈴薯淀粉廢水的處理效果較好，對廢水中COD﹑BOD5﹑SS﹑NH3-N 的去除率分別達到了99.7%﹑99.7%﹑98.8%﹑91.8%，相應的出水質量濃度分別為38﹑18﹑24﹑13mg/L，均達到《污水綜合排放標準》（GB 8978—1996）中的一級排放標準。

5 技術經濟分析

該工程土建部分投資為183.15 萬元，設備部分投資為80.81 萬元，其他費用為3.96 萬元，工程總造價為267.92 萬元。設備總功率為14.27 kW，按當?shù)仉妰r(jià)0.5 元/（kW·h）計，則動力費為0.357 元/m3。助凝劑加藥量為10 mg/L，按每噸7 500 元計；混凝劑加藥量為30 mg/L，按每噸2 000 元計，則藥劑費為0.135 元/m3。本污水處理工程設置人員1 名，工人工資福利按2 000 元/月計，則工資福利費為0.139 元/m3。

本工程運行費用為動力費﹑藥劑費和工資福利費之和，則合計運行成本為0.63 元/m3。具體參見http://szhmdq.com更多相關技術文檔。

6 結論

（1）采用UASB—SBBR—混凝—?dú)飧〗M合工藝處理馬鈴薯淀粉廢水能夠取得較好的處理效果，出水水質穩定，各項指標均達到《污水綜合排放標準》（GB 8978—1996）中的一級排放標準。

（2）該工藝系統具有構造簡單﹑抗沖擊能力強﹑運行穩定﹑易于操作﹑運行投資省等優點，運行成本僅為0.63 元/m3，對于目前馬鈴薯淀粉廢水的處理，是一種較理想的處理工藝，值得推廣。
