某煉油企業規模不斷發展，原油加工能力由100 萬t ／ a 提高到目前的500 萬t ／ a，原來的低硫輕質原油也為目前的高硫中質原油所替代。在改、擴建過程中，企業對污水處理系統也同時進行了升級改造，形成了低濃度（含油）污水、高濃度（含鹽）污水2 個污水處理系統，實現了低濃度污水經適度處理后回用于循環冷卻水系統作為補充水，回用率達到75％；高濃度污水經過催化氧化-曝氣生物濾池（BAF）深度處理，達到GB 8978—1996《污水綜合排放標準》一級標準的要求后排放，提高了污水排放的達標率，為企業增加了可觀的經濟、社會效益。
本文重點介紹了該企業污水處理系統改、擴建采用的處理工藝及主要處理單元的設計。
1 污水來源
該企業污水主要來自原油脫水、電脫鹽排水、脫硫凈化水、堿渣污水、工藝?yán)淠潘�、地面沖洗水、循環冷卻水系統的排污水等生產污水和生活污水。高濃度污水由堿渣污水、低濃度污水回用作為補充水的循環冷卻水系統的排污水和除油處理后的電脫鹽污水組成；除高濃度污水以外的其它污水組成低濃度污水。
2 污水的水量和水質
進入生物反應池的高、低濃度污水的水量分別為30 ~ 40、90 ~ 120 m3 ／ h，水質情況如表1 所示。
3 污水處理工藝
3．1 原有污水處理系統狀況
一期工程改造時，污水處理場分為高濃度污水預處理和低濃度污水處理2 個系統。
表1 高、低濃度污水水質
高濃度污水預處理系統工藝流程：高濃度污水經調節均質罐→隔油池→兩級氣浮池→三級BAF，再經氣浮池處理后提升進入低濃度污水處理系統。設計規模為60 m3／h。
低濃度污水處理系統工藝流程：低濃度污水經調節均質罐→隔油池→兩級氣浮池→活性污泥生物反應池→沉淀→過濾→殺微生物后回用。設計規模為250 m3／h。
3．2 改、擴建污水處理工藝
上述高、低濃度污水處理系統存在以下問題：①高濃度污水中難生物降解有機物的濃度高，含鹽量高，經預處理系統處理后不能直接達標排放，必須再進入低濃度污水處理系統；②高濃度污水的進入導致低濃度污水處理系統出水的電導率和有機物濃度增高，影響回用水的水質。
為解決原處理系統存在的問題，可采用2 種方案。第1 種方案是采用超濾、反滲透等技術，對低濃度污水進行進一步處理，以滿足回用水水質的要求。但反滲透產生的濃鹽水同樣需要進行達標處理；第2 種方案是將高濃度污水分離出來，單獨進行達標處理，從系統上解決問題。經技術經濟比較，二期改造時最終選用第2 種方案。煉油污水綜合處理方案如圖1 所示。

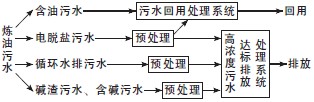

圖1 煉油污水綜合處理工藝流程
3．2．1 高濃度污水
高濃度污水的特點是水量小、含鹽量高、難生物降解的有機物濃度高，其水量約占全部污水量的25％，平均電導率約為6 500 μS ／ cm。高濃度污水系統處理工藝包括預處理、強化生物處理和深度處理3 部分，處理工藝流程如圖2 所示。
圖2 高濃度污水處理工藝流程
（1）預處理系統
a.電脫鹽污水預處理。高濃度污水 中只有電脫鹽污水含油，且乳化程度比較高，采用破乳、隔油以及渦凹?xì)飧〉葐卧O(shè)備分離其中的污油，再用三級BAF 對其進行生化預處理，處理后出水CODCr的質量濃度約為300 mg ／ L。預處理后的電脫鹽污水的電導率若小于1 200 μS ／ cm，就可以進入低濃度污水處理系統，否則進入高濃度污水處理系統。
b.堿渣污水和含堿污水預處理。堿渣污水在工藝裝置內采用濕式氧化工藝處理，進入污水處理場后稀釋10 倍再進入SBR 進行生化預處理。濕式氧化單元主要用來氧化分解該類污水中的硫化物，同時分解難生物降解的有機物質[1］； SBR 單元用來對該類污水進行生化處理，去除有機污染物[2］。
（2）強化生物處理系統
二期擴建時，新增移動床生物膜反應器（MBBR）強化生物處理單元。經預處理后的電脫鹽污水、堿渣污水和含堿污水，以及循環冷卻水系統的排污水混合后進入MBBR 處理單元進行強化生物處理，盡量降低進入催化氧化深度處理單元的有機物濃度，以減少氧化劑的用量，進而達到降低污水處理成本的目的[3］。
（3）深度處理系統
高濃度污水水質復雜，難生物降解有機物的濃度高，經預處理和強化生物處理后難以達標排放。因此，采用了雙氧水催化氧化－BAF 組合工藝，對這部分不能夠達標排放的污水進行深度處理。
氧化劑采用雙氧水，催化劑采用碳鐵催化劑，用來氧化分解難生物降解有機物； BAF 則針對氧化后的污水進行深度處理，可有效去除濁度、SS、氨氮、有機物等指標[4-5］，達到排放標準的要求。
3．2．2 低濃度污水
低濃度污水的特點是含鹽量低、難生物降解的有機物濃度低，其水量約占全部污水量的75％。低濃度污水處理包括預處理和深度處理2 部分，處理工藝流程如圖3 所示。
圖3 低濃度污水處理工藝流程
（1）預處理
低濃度污水經過隔油、兩級渦凹?xì)飧〉葐卧O(shè)備分離其中的污油，之后進入活性污泥法生物反應池，處理后出水CODCr的質量濃度約為180 mg ／ L。
（2）深度處理
新增強化生物處理單元。低濃度污水經預處理后進入MBBR 進行強化生物處理，進一步降低有機物濃度，確保系統穩定運行，提高水質。
采用流砂過濾去除懸浮物；投加殺生劑進行消毒，處理合格后回用作循環水系統的補充水。
4 主要污水處理構筑物及設計參數
4．1 高濃度污水處理系統
4．1．1 濕式氧化
濕式氧化工藝?yán)每諝庵械难鯙檠趸瘎�，在一定反�?yīng)溫度（100 ~ 300 ℃）和壓力（0．2 ~ 10．0 MPa）下，把堿渣中的硫化鈉、硫氫化鈉和有機硫化物中的二價硫完全轉化為硫酸鹽或硫代硫酸鹽，而酚類化合物也得到部分氧化，消除了堿渣所特有的惡臭氣味，同時把堿渣中部分難生物降解有機物轉化為易生物降解有機物，提高了后續生物處理單元的效率。濕式氧化工藝處理堿渣污水結果如表2 所示。
4．1．2 SBR
將濕式氧化后的污水稀釋后進入SBR 活性污泥生物反應池進行生化預處理，出水CODCr的質量濃度小于500 mg ／ L，總有效容積為600 m3，容積負荷為4．20 kg[CODCr］／（m3·d）。
表2 濕式氧化前、后堿渣污水水質
4．1．3 三級BAF 生物反應塔
電脫鹽污水進入三級BAF 生物反應塔。BAF直徑為4 200 mm，總有效容積為330 m3，HRT 為5．6 h，容積負荷為3．27 kg[CODCr］／（m3·d）。
4．1．4 MBBR 生化池
MBBR 生化池1 座，有效容積為930 m3，設計平均HRT 為15．5 h，容積負荷為0．20 kg[CODCr］／（m3·d）。出水CODCr的質量濃度約為120 mg ／ L。
4．1．5 催化氧化進水CODCr
的質量濃度小于250 mg ／ L，出水CODCr的質量濃度小于60 mg ／ L。
高濃度污水首先和硫酸（30%）混合，然后和碳鐵催化劑一起進入管道混合器，混合藥劑后的污水進入第1 催化氧化器進行氧化反應，反應器的溫度為常溫，壓力為常壓，通過控制加酸量保持第1 催化氧化器內污水pH 值穩定在2．5 ～ 3．8，接觸時間為15 min；第1 催化氧化器出水自流進入第2 催化氧化器繼續進行催化反應，反應器的溫度為常溫，壓力為常壓，投加雙氧水（30%） 0．20 L／m3，接觸時間為45 min。催化氧化處理單元出水自流進入pH 調節池，向調節池連續定量投加NaOH 堿液（30%），將污水的pH 值控制在7．0 ～ 8．5。
pH 調節池出水自流進入固液分離池，固液分離池HRT 為120 min。
4．1．6 BAF 深度生物處理
固液分離池出水自流進入兩級曝氣生物濾池深度生物處理單元，總HRT 為4 h，容積負荷為0．18kg[CODCr］／（m3·d）。
4．2 低濃度污水處理系統
4．2．1 活性污泥反應池
經過一級處理后的污水進入生物反應池，該池采用活性污泥法，容積為4 000 m3，容積負荷為0．49 kg[CODCr］／（m3·d）。生物處理后的污水進入二次沉淀池，出水進入MBBR 生化池。具體參見http://szhmdq.com更多相關技術文檔。
4．2．2 MBBR 生物反應池
MBBR 生物反應池4 間，新建，平面尺寸為15 m× 10 m，有效水深為5 m，按2 組池并聯運行設計，每組2 間。池內設穿孔管式曝氣器。每組第1 間MBBR 填料填充率為40％，第2 間MBBR 填料填充率為30％。有效容積為2 500 m3，HRT 為10 h，容積負荷為0．30 kg[CODCr］／（m3·d）。
低濃度污水處理系統平均設計容積負荷為0．026 kg[NH3-N］／（m3·d）。
5 運行結果
通過加強污水的預處理，對不同種類的污水進行分質處理，高濃度污水經處理后實現達標排放，低濃度污水經處理后實現回用，大大降低了新鮮水的用量，減少了污染物排放。高、低濃度污水處理系統出水水質如表3 所示。

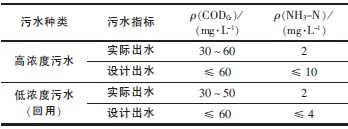

表3 高、低濃度污水系統出水水質
6 結語
采用對高濃度污水進行單獨處理為主的改、擴建技術方案，提高了污水排放的達標率，減少了外排污水量；同時使低濃度污水經適度處理后就可以回用，提高了回用水的水質，且避免了超濾、反滲透膜的使用。企業實現了清污分流、污污分治、節水減排、降低能耗、清潔生產的目標。
