建筑行業混凝土攪拌站在生產經營的過程中不可避免產生大量廢水，這種廢水不但含有砂石、水泥等常規建筑材料。同時也含有各種類型的混凝土添加劑，如果直接排放。會給自然環境造成嚴重的污染.目前也沒有專門針對這部分污水的凈化處理設備。

　　本文介紹一種攪拌站廢水循環使用的方法，即先將廢水進行同液分離、然后再進行多級沉淀轉換成生產用水，并重點介紹在污水處理控制系統中的應用。

　　一、污水處理系統流程圖

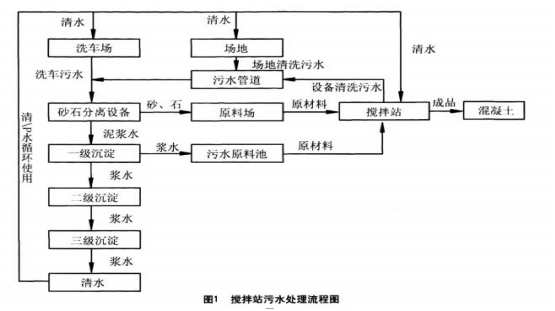

　　圖I為攪拌站污水處理流程圖

　　在企業的污水處理方案設計中，將清洗混凝土輸送車、輸送泵等所產生的廢水經過砂石分離設備的固、液分離，然后沙石再經過設備的二級分離，分別被回收送回沙石原料場，供生產使用，而漿水沿著污水管道流進級聯沉淀池，經過一、二、三級沉淀，進入清水池，然后再供洗車使用，或者作為由一級沉淀池直接進入污水井，再作為部分的生產用水，這樣循環使用，內部處理、消耗污水，82 CMTM 2012.04做到污水零排放的目的。

　　從流程圖上可以看出，無論是洗車場產生的廢水，還是攪拌站清洗或者場地清洗產生的廢水，經過該污水處理系統以后一部分作為原材料送到攪拌站生產成混凝土，一部分經過多級沉淀后供洗車場、作業場地以及攪拌站清洗使用，沒有向外排放污水，達到零污水排放的環保設計理念。

　　二、污水處理工程布置圖

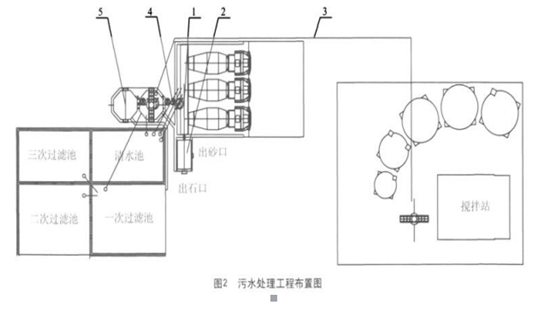

　　如圖2污水處理工程布置圖所示，污水處理系統由清洗接料槽、混凝土清洗回收設備、l～3級沉淀過濾池、漿水池、l～3號污水?dāng)嚢杵�、污水輸送管路，輸送車清洗管路和電氣控制系統等部分組成。

　　其中：

　　(1)清洗接料槽：將洗車產生的廢水匯集送至混凝土清洗回收設備;

　　(2)混凝土清洗回收設備：將廢水的固液以及砂石分離，分離的泥漿水通過管道流至沉淀池，而分離出來的砂、石分別送回原料場中作為生產原料;

　　(3)污水輸送管路：將污水匯集流送到清洗設備或者沉淀池等;

　　(4)輸送車清洗管路：從沉淀清水池中抽取清水洗車、場地清理、設備清洗等;

　　(5)漿水池?cái)嚢柩b置：污水池中的污水一旦沉積一方面可能堵塞污水泵，造成無法將污水泵送至攪拌站生產的后果，一方面也會早晨污水成分不均勻，影響到混凝土質量的穩定性;

　　(6)漿水池：分離設備排放出來的漿水，通過污水溝流到漿水池。三個漿水池上都裝有攪拌器，為了保證漿水成分均勻不沉淀，離析，攪拌器必須周期性攪拌均勻。生產時，污水泵抽取漿水池里面，被輸送到攪拌站的漿水計量系統中，與一定比例的清水一起成為攪拌混凝土的材料。

　　三、污水處理控制系統要求

　　(一)漿水池?cái)嚢杵骺刂?/P>

　　為了保證漿水成分均勻不沉淀、離析，三個漿水池的攪拌器必須周期性攪拌，但是在同一刻只能運行其中一臺攪拌器，每個攪拌器的攪拌時間可根據需要由客戶自行設定。

　　(二)漿水池污水泵控制

　　1#漿水池和2#漿水池底部聯通，3#漿水池的污水通過污水泵從l#漿水池抽進來，3#漿水池里安裝有浮球液位開關，污水泵控制方式為：3#漿水池為空啟動污水泵，3#漿水池為滿停止污水泵。因?yàn)橄窜噲?chǎng)地較大，經常存在多輛車輛同時洗車的情況，所以清水池到洗車場有兩臺水泵。水泵的啟動方式有自動和手動兩種方式，一般采用自動啟動的方式。在洗車場的沖洗管道上安裝有擺針行程開關，當輸送、車倒車至沖洗位置，車尾會碰到到擺針位置，行程開關動作，這時立即啟動水泵進行抽水動作，當抽水一段時間以后(該時間同樣可以自行設定)，控制系統停止抽水泵并發出輸送車反轉的信號，輸送車司機看到反轉信號后立即反轉輸送車的攪拌筒，攪拌筒內的廢水開始反轉排出。具體聯系污水寶或參見http://szhmdq.com更多相關技術文檔。

　　(三)砂石分離設備控制

　　砂石分離設備啟動：在沖洗泵停止并發出輸送車反轉的脈沖信號延時一段時間后，砂石分離器自動啟動，進行漿水和砂石的分離工作。

　　砂石分離器停止：當輸送車攪拌筒內的廢水完全排干凈后，司機開車離開洗車場，輸送車尾部和擺針?lè)蛛x，行程開關復位，延時一段時間以后即停止運行砂石分離設備，延時時間照樣可以根據需要由用戶自行設定。

　　(四)沉淀池污水泵控制

　　三個沉淀池中都裝有污水泵和浮球液位開關，污水泵的啟動方式為：當沉淀池高液位開關動作時，啟動污水泵，運行一段時間后停止污水泵，延時5分鐘以后再檢查高液位開關是否有效，如果有效則立即啟動污水泵進行排水，污水泵動作一段時間再停止，然后延時檢測高液位開關信號，自動循環進行。

　　(五)清水池到I#漿水池的污水泵控制方式

　　同污水池水泵動作原理相同，當清水池高液位開關信號有效則啟動污水泵，運行一段時間后停止，然后延時檢測高液位信號，信號有效則啟動，自動循環。(何豫川)
