1 污水廠概況

　　東營市西城城北污水處理廠近期( 2015 年) 設計規模為 4. 0 × 104 m3 / d，處理工藝為預處理 + A2 O+ 深度處理 + 次氯酸鈉消毒，出水水質要求達到一級 A 標準。東營市中心城區為居民區，污水處理廠進水主要為生活污水和部分工業廢水，經加權分析，生活污水約占 64% 、工業廢水約占 36% 。污水廠進水 COD、BOD5 、SS、NH3 - N、TN、TP 均值分別為500、240、250、40、50、5 mg / L。

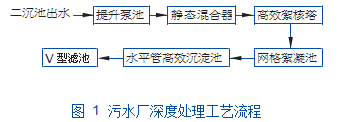

　　本次污水深度處理系統采用“靜態混合器 + 高效絮核塔 + 網格絮凝池 + 水平管高效沉淀池 + V濾池”工藝( 見圖 1) 。經 A2 O 池處理后，污水中的大部分有機物已被去除，氨氮、總氮等指標已經達到排放標準，深度處理的主要目的是去除 TP、SS，并進一步降低 COD 濃度。

　　二沉池出水首先進入二次提升泵池，經水泵提升后進入靜態混合器，在混合器中聚合氯化鋁 ( PAC) 在水體中快速分散，接著進入高效絮核塔進行絮核加強，隨后進入網格絮凝池; 在網格絮凝池中，加藥后的污水先后經過密網、疏網和空格三個階段，藥劑與污水中的膠體、懸浮物等逐漸接觸，礬花逐漸增大，然后進入水平管高效沉淀池沉淀去除。水平管高效沉淀池采用哈真“淺池理論”設計[1]，將豎直的過水?dāng)嗝娣指畛沙两稻嚯x相等的沉淀管和滑泥斜道，細分了沉淀和排泥功能，縮短了沉淀所需時間，減小了沉淀池池容，降低了沉淀池的占地面積和投資。污水最后進入 V 型濾池，進一步降低 TP、SS和 COD 等指標，保障出水水質最終達標。

　　2 調試與運行

　　系統調試成功后，對正常穩定運行的水平管高效沉淀池進行了 7 個月的跟蹤記錄。

　　2. 1 調試階段

　　采用 8 種混凝劑和 2 種助凝劑進行藥劑篩選試驗，其中聚合氯化鋁 3 種( Al2 O3 含量為 28% ，2 種;Al2 O3 含量為 30% ，1 種) 、固體除磷劑 1 種、液體除磷劑 1 種、聚合硫酸鋁 1 種、硫酸鋁 1 種、聚合硫酸鐵 1 種、陽離子 PAM 和陰離子 PAM。通過對比絮凝效果，最終確定 PAC 為最佳混凝劑。無論是投加陰離子 PAM 還是陽離子 PAM，對 SS 和 TP 均無顯著去除效果。

　　調試期間，水平管高效沉淀池出水 SS 為 1 ～ 10mg / L，均值為 4. 33 mg / L; 出水 TP 為 0. 24 ～ 0. 50mg / L，均值為 0. 40 mg / L。PAC 投加量為 30 ～ 40mg / L，均無需投加 PAM。通過觀察自動沖洗裝置在線反沖洗情況，確定反沖洗周期為12 h。同時，通過觀察排泥濃度，調整排泥時間和排泥頻率，不同區域設置不同的排泥時間和排泥頻率，確保水平管高效沉淀池排泥干凈，避免積泥，并且最大限度節約能耗。自動反沖洗周期和排泥周期確定后，水平管高效沉淀池通過 PLC 控制進入全自動運行中。具體聯系污水寶或參見http://szhmdq.com更多相關技術文檔。

　　2. 2 運行效果

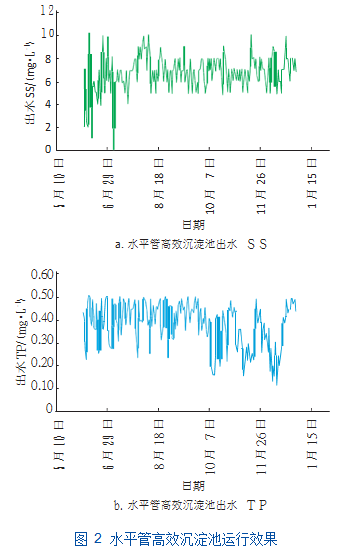

　　工程交接后，水平管高效沉淀池運行平穩，對其7 個月的運行數據進行了跟蹤記錄。在 2016 年 6 月 6 日—12 月 31 日時間段內，水平管高效沉淀池最大進水量為 48 318 m3 / d，最小為13 784 m3 / d，平均為 31 770 m3 / d。在二沉池出水 SS≤20 mg / L、TP≤1. 5 mg / L 的情況下，水平管高效沉淀池出水 SS≤10 mg / L、TP≤0. 5 mg / L，達到了一級 A 排放標準，可超越濾池直接排放。具體運行效果見圖 2。

　　在水平管高效沉淀池單池滿負荷運行工況下，運行藥耗分析如下: 當水平管高效沉淀池進水 TP≥ 1. 0 mg / L 時，PAC 投藥量約為40 mg / L; 當水平管高效沉淀池進水 TP < 1. 0 mg / L 時，PAC 投藥量約為 30 mg / L，且均不需投加 PAM。據現場反饋，水平管高效沉淀池各區排泥干凈，未出現積泥現象。

　　3 技術優勢

　�、� 水平管高效沉淀池池體占地面積小，與斜管沉淀池相比，可節約占地面積 870 m2 ，節約土建費用 252. 5 萬元。

　�、� 采用水平管沉淀分離技術及配套設備，首先在絮凝階段采用高效絮核塔，增強了藥劑與污水的混合效果，保證投入的混凝劑與磷酸根充分反應，并成為絮凝反應的核心顆粒; 其次，水平管沉淀分離裝置沉降距離短，可有效沉淀含磷的較輕絮體，并且設計有獨特的滑泥道，使水流不會影響沉淀物，沉淀效率高，出水 TP 和SS 濃度可穩定達標，無需濾池進一步處理，節省運行費用。

　�、� 水平管高效沉淀池的調試參數主要是加藥量，其次是排泥周期和反沖洗周期，調試簡單; 配套有自動沖洗裝置，可實現在線不停水沖洗，運行管理方便。

　　3 結論

　　東營市西城城北污水廠近期( 2015 年) 設計規模為 4. 0 × 104 m3 / d，處理工藝為預處理 + A2 O + 深度處理 + 次氯酸鈉消毒，出水水質要求達到一級 A標準。污水經 A2 O 池處理后，大部分有機物已被去除，氨氮、總氮等指標已達到排放標準，深度處理的主要目的是去除 TP、SS，并進一步降低 COD 濃度。污水廠深度處理工藝采用水平管高效沉淀技術，出水無需濾池進一步處理就能保證達到一級 A 標準，而且水平管高效沉淀池各區排泥干凈，未出現積泥現象。水平管高效沉淀池可通過 PLC 程序完成排泥和自動反沖洗，管理方便，只需定時巡檢即可。(來源：珠海九通水務股份有限公司)
