申請日2016.04.28

　　公開(公告)日2016.07.13

　　IPC分類號G01N21/51

　　摘要

　　本發明公開了污水BOD散射式檢測臺，包括設置在污水池的污水管上的散射式檢測裝置，檢測臺污水管;散射式檢測裝置內設有散射式LED單色光源、透明檢測室、透鏡和光電傳感器，其輸出信號通過濾波放大器、微處理器送到計算機。使用本發明可以全面、快捷、準確測試污水性能參數，從而達到改善水體性能的目的。

　　權利要求書

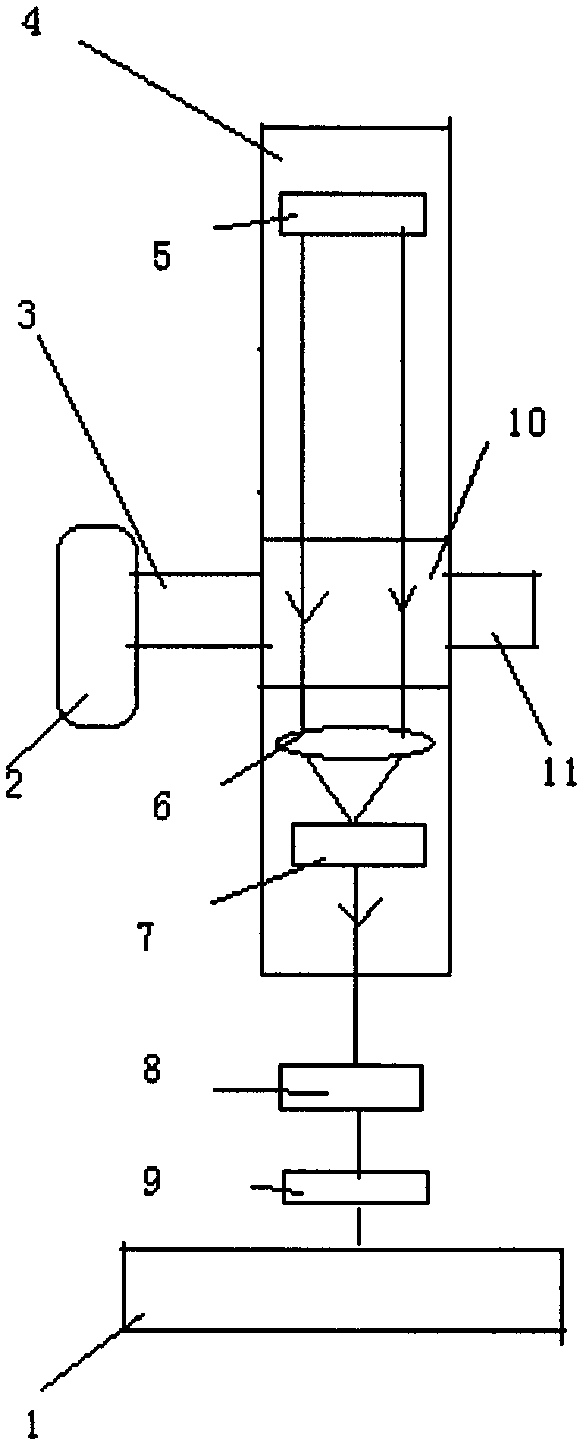

　　1.污水BOD散射式檢測臺，其特征在于：包括設置在污水池(2)右側的污水管(3)，污水管(3)的右側與透明檢測室(10)的進水口相連，透明檢測室(10)右側與出水管(11)固結;所述的透明檢測室(10)安裝在散射式檢測裝置機架(4)的中部，所述的散射式檢測裝置機架(4)內依次從上到下設置有散射式LED單色光源(5)、透明檢測室(10)、透鏡(6)、光電傳感器(7);光電傳感器(7)的輸出信號通過濾波放大器(8)、DSP處理器(9)送到計算機(1)。

　　2.根據權利要求1所述的污水BOD散射式檢測臺，其特征在于：所述的發射器散射式LED單色光源(5)發射出特定波長的光，LED單色光源(5)與光電傳感器(7)直線安裝，光電傳感器(7)安裝在透鏡(6)的焦點上。

　　3.根據權利要求1所述的污水BOD散射式檢測臺，其特征在于：所述的污水管(3)、出水管(11)組成的尾水通道與檢測光路LED單色光源(5)、透明檢測室(10)、透鏡(6)、光電傳感器(7)相互垂直布置。

　　4.根據權利要求1所述的污水BOD散射式檢測臺，其特征在于：所述的透明檢測室(10)、為圓形結構，直徑大于污水管(3)和出水管(11)的直徑。

　　說明書

　　污水BOD散射式檢測臺

　　技術領域

　　本發明涉及性能測試裝置，尤其是污水BOD散射式檢測臺。

　　背景技術

　　人類的生活和生產活動均離不開水，從自然界中取用的水由于混進了各種污染物受到污染，改變了天然水原來的物理，化學或生物學的組成和性質，甚至喪失了使用價值，于是將其廢棄外排，這種被廢棄外排的水稱為污水.污水按其來源，可分為生活污水和工業污水兩大類，一般來說，檢驗污水的指標有以下幾個：COD、BOD、色度、懸浮物、重金屬等。

　　污水物理參數測試方法目前都用傳感器在線測試，但由于污水含有很高的粘貼液體，會有傳感器上粘上粘液，使傳感器失去靈敏度，光學測試能高速、實時檢測，是污水排放性能測試的發展方向。

　　目前沒有對污水性能參數進行光學測試的測試儀及測試方法。

　　因此設計污水散射式測試臺，對于掌握其性能參數、提高污水池凈化效果有重要的意義。

　　發明內容

　　本發明的目的是提供一種污水BOD散射式檢測臺，能實時、高效檢測污水參數。

　　為實現上述目的，本發明采用如下技術方案：

　　一種污水BOD散射式檢測臺，包括設置在污水池右側的污水管，污水管的右側與透明檢測室的進水口相連，透明檢測室右側與出水管固結;所述的透明檢測室安裝在散射式檢測裝置機架的中部，所述的散射式檢測裝置機架內依次從上到下設置有散射式LED單色光源、透明檢測室、透鏡、光電傳感器;光電傳感器的輸出信號通過濾波放大器、DSP處理器送到計算機。

　　所述的發射器散射式LED單色光源發射出特定波長的光，LED單色光源與光電傳感器互為直線安裝，光電傳感器安裝在透鏡的焦點上。

　　所述的污水管組成的尾水通道與檢測光路LED單色光源、透明檢測室、透鏡、光電傳感器相互垂直布置。

　　所述的透明檢測室為圓形結構，直徑大于污水管和出水管的直徑。

　　與現有技術相比，本發明的有益效果是：由于采用上述技術方案，可以檢測出污水的參數，因此本發明達到全面、快捷、準確測試污水性能參數的目的。
