公布日：2024.06.04

申請日：2024.04.22

分類號：C02F3/12(2023.01)I

摘要

本發明涉及一種MBR膜可便捷式更換的污水處理系統，包括底板以及設置在底板上的若干滑動槽，滑動槽內滑動設置有膜片，膜片上方滑動設置有推桿以及與推桿配合的插桿，膜片上方設置有支架a，推桿上升的同時帶動插桿插入支架a內，插桿上設置有限位組件，支架a通過插桿和限位組件將膜片拉出滑動槽，解決了更換膜片時需要將膜堆整個更換，膜片損耗程度不同，無法做到通過膜片的損耗程度做到對應更換的問題。

權利要求書

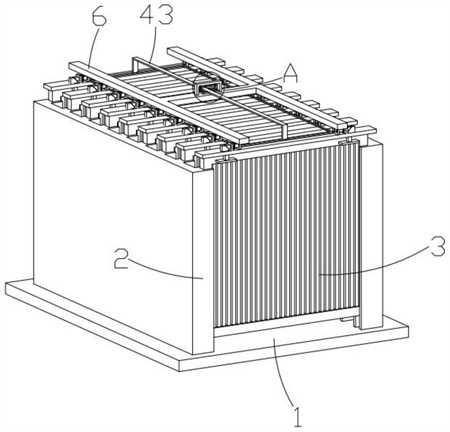

1.一種MBR膜可便捷式更換的污水處理系統，包括底板(1)以及設置在底板(1)上的若干滑動槽(2)，其特征在于，所述滑動槽(2)內滑動設置有膜片(3)，所述膜片(3)上方滑動設置有推桿(4)以及與推桿(4)配合的插桿(5)，所述膜片(3)上方設置有支架a(6)，所述推桿(4)上升的同時帶動插桿(5)插入支架a(6)內，所述插桿(5)上設置有限位組件(7)，所述支架a(6)通過插桿(5)和限位組件(7)將膜片(3)拉出滑動槽(2)。

2.根據權利要求1所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述膜片(3)上表面設置有橫桿(21)，所述推桿(4)滑動設置在橫桿(21)上，所述橫桿(4)上方設置有直板a(22)，所述插桿(5)滑動設置在直板(22)上。

3.根據權利要求1所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述支架a(6)下表面在橫板(21)上方設置有直板b(31)，所述插桿(5)在推桿(4)的作用下插入直板b(31)內。

4.根據權利要求1所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述插桿(5)內設置有滑槽(41)，所述限位組件(7)包括設置在插桿(5)下端面的限位塊(42)，所述限位塊(42)下方設置有支架b(43)，所述限位塊(42)與滑槽(41)之間設置有彈簧。

5.根據權利要求2所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述插桿(5)上設置有限位板(51)，在限位板(51)與直板a(22)之間設置有套設在插桿(5)上的彈簧。

6.根據權利要求4所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述限位塊(42)端面設置成斜面，且斜面朝向膜片(1)中心位置。

7.根據權利要求4所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述支架a(6)上設置有把手a(71)，支架b(43)上設置有把手b(72)，所述把手b(72)上設置有滑桿(73)，所述滑桿(73)滑動設置在把手a(71)下端面，在把手a(71)與把手b(72)之間設置有套設在滑桿(73)上的彈簧。

8.根據權利要求所述的一種MBR膜可便捷式更換的污水處理系統，其特征在于，所述推桿(4)側面設置有擋塊(81)。

發明內容

本發明的目的是針對現有技術的不足之處，發明一種MBR膜可便捷式更換的污水處理系統，包括底板以及設置在地板上的若干滑動槽，滑動槽內滑動設置有膜片，膜片上方滑動設置有推桿以及與推桿配合的插桿，插桿一側設置有支架a，插桿上還設置有限位組件，通過上升的水位帶動推桿上升，從而帶動推桿插入插桿內再通過限位組件限位，可以支架a將損耗的膜片進行更換，解決了更換膜片時需要將膜堆整個更換，膜片損耗程度不同，無法做到通過膜片的損耗程度做到對應更換。

針對上述技術問題，本發明采用的技術方案如下：一種MBR膜可便捷式更換的污水處理系統，包括底板以及設置在底板上的若干滑動槽，所述滑動槽內滑動設置有膜片，所述膜片上方滑動設置有推桿以及與推桿配合的插桿，所述膜片上方設置有支架a，所述推桿上升的同時帶動插桿插入支架a內，所述插桿上設置有限位組件，所述支架a通過插桿和限位組件將膜片拉出滑動槽。

作為一種優選，所述膜片上表面設置有橫桿，所述推桿滑動設置在橫桿上，所述橫桿上方設置有直板a，所述插桿滑動設置在直板上。

作為一種優選，所述支架a下表面在橫板上方設置有直板b，所述插桿在推桿的作用下插入直板b內。

作為一種優選，所述插桿內設置有滑槽，所述限位組件包括設置在插桿下端面的限位塊，所述限位塊下方設置有支架b，所述限位塊與滑槽之間設置有彈簧。

作為一種優選，所述插桿上設置有限位板，在限位板與直板a之間設置有套設在插桿上的彈簧。

作為一種優選，所述限位塊端面設置成斜面，且斜面朝向膜片中心位置。

作為一種優選，所述支架a上設置有把手a，支架b上設置有把手b，所述把手b上設置有滑桿，所述滑桿滑動設置在把手a下端面，在把手a與把手b之間設置有套設在滑桿上的彈簧。

作為一種優選，所述推桿側面設置有擋塊。

本發明的有益效果：

1.通過在膜片上設置橫桿，推桿滑動設置在橫桿上，橫桿上方設置有直板a，插桿滑動設置在直板a上，支架a上設置有直板b，通過上升的水位帶動直板a向上滑動，從而帶動插桿插入直板b內，再通過支架a將損耗的膜片取出，解決了無法做到通過膜片的損耗程度做到對應更換。

2.通過在插桿內設置滑槽，滑槽內滑動設置有限位塊，限位塊上設置有支架b，插桿上設置有限位板，限位板與直板a之間設置有套設在插桿上的彈簧，插桿插入支架b內后通過限位塊限位防止限位塊回彈，更換完成后通過支架b帶動限位塊縮回再通過彈簧帶動插桿復位。

綜上所述，該設備具有膜片單一更換，更換便捷高效等優點，尤其適用于污水處理技術領域。

（發明人：張睿;程凱;程偉;劉洋）
