公布日：2023.11.17

申請日：2023.09.07

分類號：C02F1/40(2023.01)I;G01N33/18(2006.01)I;C02F103/36(2006.01)N

摘要

本發明公開了氯化苯生產過程中酸性廢水處理工藝，包括以下步驟:獲取氯化苯生產過程中酸性廢水中苯系物的含量、游離氯的含量；根據苯系物的含量和游離氯的含量，分析得到酸性廢水中的污染值；將酸性廢水中的污染值與酸性廢水中的污染閾值進行比較；將酸性廢水靜置分層，對底部和上層物料除雜干燥，進行回收，本發明的處理工藝，對酸性廢水中的成分和含量進行采集，并進行分析處理，得出該酸性廢水的污染程度，是否立即處理還是進行收集再處理，減少廢水處理的次數，來提高廢水處理效率；然后對廢水進行靜置分層處理，將有機層從廢水中提取出來，在回收過程中，對廢水回收進行實時監測，判斷回收效率，從而保證有機物提取的效率。

權利要求書

1.氯化苯生產過程中酸性廢水處理工藝，其特征在于，包括以下步驟:步驟一、獲取氯化苯生產過程中酸性廢水中苯系物的含量Lb、游離氯的含量Ll；步驟二、根據苯系物的含量Lb和游離氯的含量Ll，分析得到酸性廢水中的污染值Zw；步驟三、將酸性廢水中的污染值Zw與酸性廢水中的污染閾值進行比較；步驟四、將酸性廢水靜置分層，對底部和上層物料除雜干燥，進行回收。

2.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，在步驟二中：獲取到苯系物的含量Lb和游離氯的含量Ll，對苯系物的含量Lb和游離氯的含量Ll分配權重，苯系物的含量Lb和游離氯的含量Ll的權重依次分配為a1和a2；利用公式Zw＝a1*Lb+a2*Li，計算得到酸性廢水中的污染值Zw。

3.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，在步驟三中：若酸性廢水中的污染值Zw大于污染閾值時，則生成不合格信號；若酸性廢水中的污染值Zw大于污染閾值時，則生成合格信號。

4.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，當生成不合格信號時，對酸性廢水進行中和處理，并靜置分層；當生成合格信號時，將酸性廢水收集到酸性廢水罐內。

5.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，在步驟四中：獲取到上層物料在除雜時的藥物投放量Lcs，在干燥時的藥物投放量Lgs；以及除雜工藝的時間Tcs，干燥工藝的時間Tgs；通過公式計算得到上層物料回收系數Xs；其中，b1、b2以及b3均為預設比例系數，α為誤差修正因子；

獲取到下層物料在除雜時的藥物投放量Lcx，在干燥時的藥物投放量Lgx；以及除雜工藝的時間Tcx，干燥工藝的時間Tgx；

通過公式計算得到上層物料回收系數Xx；其中，c1、c2以及c3均為預設比例系數，β為誤差修正因子；

獲取到上層物料和下層物料的體積，并分別標記為Vs和Vx；通過公式Hs＝Vs*Xs，計算得到上層物料回收標準值Hs，通過公式Hx＝Vx*Xx，計算得到下層物料回收標準值Hx。

6.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，將實際回收曲線和標準回收曲線進行在線分析，獲取實際回收曲線和標準回收曲線交叉的面積，并將標記為Sc；將面積Sc與面積閾值進行比較，若大于，則將廢液排出，若小于，將物料收集，繼續安排回收干燥處理。

7.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，獲取到上層物料實際回收量和下層物料實際回收量，以時間節點為X軸，以上層物料實際回收量為左Y軸，以下層物料實際回收量為右Y軸，構建直角坐標系，將得到的上層物料實際回收量和下層物料實際回收量代入到直角坐標系中，并繪制實際回收曲線。

8.根據權利要求1所述的氯化苯生產過程中酸性廢水處理工藝,其特征在于，將上層物料回收標準值Hs和下層物料回收標準值Hx代入到直角坐標系中，并繪制標準回收曲線。

發明內容

本發明的目的就在于解決長時間累計后中層酸性廢水體積不斷被壓縮，導致酸性廢水中苯系物超標，在酸性廢水回收利用進入副產尾氣吸收塔時嚴重影響吸收效率的問題，而提出氯化苯生產過程中酸性廢水處理工藝。

本發明的目的可以通過以下技術方案實現：

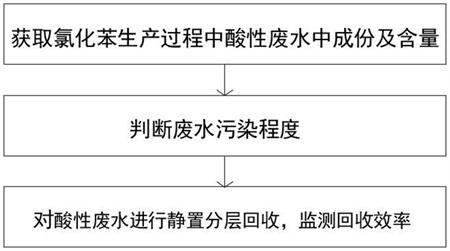

氯化苯生產過程中酸性廢水處理工藝，包括以下步驟:

步驟一、獲取氯化苯生產過程中酸性廢水中苯系物的含量Lb、游離氯的含量Ll；

步驟二、根據苯系物的含量Lb和游離氯的含量Ll，分析得到酸性廢水中的污染值Zw；

步驟三、將酸性廢水中的污染值Zw與酸性廢水中的污染閾值進行比較；

步驟四、將酸性廢水靜置分層，對底部和上層物料除雜干燥，進行回收。

作為本發明進一步的方案：在步驟二中：

獲取到苯系物的含量Lb和游離氯的含量Ll，對苯系物的含量Lb和游離氯的含量Ll分配權重，苯系物的含量Lb和游離氯的含量Ll的權重依次分配為a1和a2；

利用公式Zw＝a1*Lb+a2*Li，計算得到酸性廢水中的污染值Zw。

作為本發明進一步的方案：在步驟三中：

若酸性廢水中的污染值Zw大于污染閾值時，則生成不合格信號；若酸性廢水中的污染值Zw大于污染閾值時，則生成合格信號。

作為本發明進一步的方案：當生成不合格信號時，對酸性廢水進行中和處理，并靜置分層；當生成合格信號時，將酸性廢水收集到酸性廢水罐內。

作為本發明進一步的方案：在步驟四中：

獲取到上層物料在除雜時的藥物投放量Lcs，在干燥時的藥物投放量Lgs；以及除雜工藝的時間Tcs，干燥工藝的時間Tgs；

通過公式計算得到上層物料回收系數Xs；其中，b1、b2以及b3均為預設比例系數，α為誤差修正因子；

獲取到下層物料在除雜時的藥物投放量Lcx，在干燥時的藥物投放量Lgx；以及除雜工藝的時間Tcx，干燥工藝的時間Tgx；

通過公式計算得到上層物料回收系數Xx；其中，c1、c2以及c3均為預設比例系數，β為誤差修正因子；

獲取到上層物料和下層物料的體積，并分別標記為Vs和Vx；通過公式Hs＝Vs*Xs，計算得到上層物料回收標準值Hs，通過公式Hx＝Vx*Xx，計算得到下層物料回收標準值Hx。

作為本發明進一步的方案：將實際回收曲線和標準回收曲線進行在線分析，獲取實際回收曲線和標準回收曲線交叉的面積，并將標記為Sc；

將面積Sc與面積閾值進行比較，若大于，則將廢液排出，若小于，將物料收集，繼續安排回收干燥處理。

作為本發明進一步的方案：獲取到上層物料實際回收量和下層物料實際回收量，以時間節點為X軸，以上層物料實際回收量為左Y軸，以下層物料實際回收量為右Y軸，構建直角坐標系，將得到的上層物料實際回收量和下層物料實際回收量代入到直角坐標系中，并繪制實際回收曲線。

作為本發明進一步的方案：將上層物料回收標準值Hs和下層物料回收標準值Hx代入到直角坐標系中，并繪制標準回收曲線。

本發明的有益效果：

本發明的處理工藝，對酸性廢水中的成分和含量進行采集，并進行分析處理，得出該酸性廢水的污染程度，是否立即處理還是進行收集再處理，減少廢水處理的次數，來提高廢水處理效率；然后對廢水進行靜置分層處理，將有機層從廢水中提取出來，在回收過程中，對廢水回收進行實時監測，判斷回收效率，從而保證有機物提取的效率。

（發明人：袁樹林;程德應;金斐;伍宏駿;費雷;侯領慧;史正光;高偉;孫兆瑞;湯臘伢;趙啟華）
