公布日：2024.04.30
申請日：2024.03.11
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明涉及污水處理技術領域，本發明公開了一種污水排水預處理裝置，包括箱體、四個支腿、污水排放管、攔截組件、導出管和PLC控制器。本發明新型通過設置儲存藥液組件、混合組件、翻轉組件、導向組件和震動組件的配合使用，橡膠敲擊塊會不斷敲擊導向板，這時產生的震動力會使攔截板上的雜質和雜物掉入到下料箱內，隨后會通過下料孔排出，解決了現在在對污水中的小樹枝、樹葉、塑料瓶和顆粒物進行處理時，顆粒物是通過過濾板進行過濾，而小樹枝、樹葉和塑料瓶一般都是通過粉碎機等設備，將固體廢物進行機械撕裂、切割或粉碎，使其變得更小、更均勻，這樣破碎后的雜物還是需要對其進行處理，而且沒有辦法對其進行收集的問題。
權利要求書

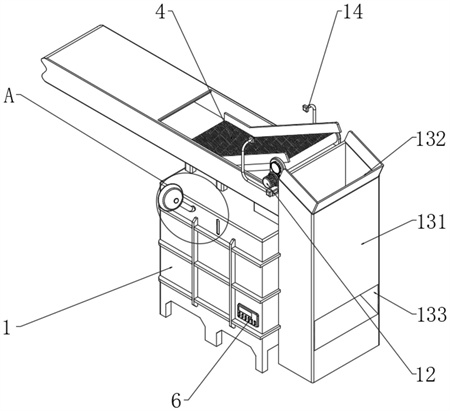

1.一種污水排水預處理裝置，包括箱體(1)、四個支腿(2)、污水排放管(3)、攔截組件(4)、導出管(5)和PLC控制器(6)，其特征在于：所述箱體(1)的頂部與支腿(2)的底部固定連接，所述支腿(2)的頂部與污水排放管(3)的底部固定連接，所述攔截組件(4)設置于污水排放管(3)的內腔，所述導出管(5)的右側與箱體(1)固定連通，所述PLC控制器(6)固定安裝于箱體(1)的前側；用于雜物和顆粒物進行攔截的攔截組件(4)，所述攔截組件(4)包括攔截板(41)，所述攔截板(41)活動連接于污水排放管(3)的內腔，且攔截板(41)為金屬網板，所述攔截板(41)頂部的前側和后側均固定連接有導向板(42)，所述攔截板(41)的前側和后側均固定連接有轉塊(43)；所述污水排放管(3)頂部的前側和后側均固定連接有固定板(7)，兩個所述轉塊(43)相反的一側均貫穿固定板(7)并延伸至固定板(7)的外側，所述箱體(1)內腔的底部開設有儲水槽(8)，所述儲水槽(8)的頂部固定連通有方形管(9)，所述方形管(9)的頂部與污水排放管(3)固定連通，所述箱體(1)內腔的頂部設置有儲存藥液組件(10)；用于對藥液和污水進行混合的混合組件(11)，所述混合組件(11)設置于箱體(1)的底部，所述混合組件(11)包括第一控制電機(111)，所述第一控制電機(111)的頂部與箱體(1)固定連接，所述第一控制電機(111)的輸出端固定連接有攪拌桿(112)，所述攪拌桿(112)的頂部貫穿箱體(1)并延伸至箱體(1)的內腔，所述攪拌桿(112)表面的四角均固定連接有攪拌葉(113)；用于對攔截板(41)進行翻轉的翻轉組件(12)，所述翻轉組件(12)設置于攔截板(41)的前側；用于對雜質和雜物進行導向的導向組件(13)，所述導向組件(13)設置于箱體(1)的右側；用于對攔截板(41)進行敲擊的震動組件(14)，所述震動組件(14)設置于兩個固定板(7)相對的一側。
2.如權利要求1所述的一種污水排水預處理裝置，其特征在于：所述儲存藥液組件(10)包括藥液槽(101)，所述藥液槽(101)開設于箱體(1)內腔的頂部，所述藥液槽(101)的前側固定連通有輸液管(102)，且輸液管(102)的頂部做擴大處理，所述藥液槽(101)的前側開設有安裝孔(103)，所述安裝孔(103)的內腔固定連接有觀察玻璃(104)，所述箱體(1)內腔的中部開設有安裝槽(105)。
3.如權利要求2所述的一種污水排水預處理裝置，其特征在于：所述安裝槽(105)的內腔固定連接有下藥管(15)，所述下藥管(15)的頂部貫穿安裝槽(105)并延伸至藥液槽(101)的內腔，所述下藥管(15)的底部貫穿安裝槽(105)并延伸至儲水槽(8)的內腔，所述下藥管(15)的表面固定安裝有電磁閥(16)。
4.如權利要求3所述的一種污水排水預處理裝置，其特征在于：所述下藥管(15)的內腔固定活動連接有配合桿(17)，所述配合桿(17)的底部與攪拌桿(112)固定連接，所述配合桿(17)的表面固定連接有打散件(18)，且打散件(18)的數量為多個，并均勻固定連接于配合桿(17)的表面。
5.如權利要求1所述的一種污水排水預處理裝置，其特征在于：所述翻轉組件(12)包括第二控制電機(121)，所述第二控制電機(121)后側的左側和右側均固定連接有連接塊(122)，所述連接塊(122)的后側與固定板(7)固定連接，所述第二控制電機(121)的輸出端固定連接有殘缺齒(123)，所述殘缺齒(123)的頂部嚙合連接有齒輪(124)，所述齒輪(124)的后側與轉塊(43)固定連接。
6.如權利要求1所述的一種污水排水預處理裝置，其特征在于：所述導向組件(13)包括下料箱(131)，所述下料箱(131)的左側與箱體(1)和污水排放管(3)固定連接，所述下料箱(131)的頂部固定連接有防護板(132)，所述下料箱(131)的右側開設有下料孔(133)，且下料孔(133)的底部做斜面處理。
7.如權利要求1所述的一種污水排水預處理裝置，其特征在于：所述震動組件(14)包括支撐板(141)，所述支撐板(141)的前側和后側均與固定板(7)固定連接，所述支撐板(141)的底部固定連接有電動缸(142)，所述電動缸(142)的輸出端固定連接有壓塊(143)，所述壓塊(143)的前側和后側均通過轉軸轉動連接有擠壓板(144)，兩個所述擠壓板(144)相反的一側均通過轉軸轉動連接有伸縮桿(145)，所述伸縮桿(145)的表面套設有套設環(146)，兩個所述套設環(146)相對的一側均與固定板(7)固定連接，兩個所述伸縮桿(145)相反的一側均貫穿固定板(7)并延伸至固定板(7)的外側，所述伸縮桿(145)的左側固定連接有異形桿(147)，兩個所述異形桿(147)相對的一側均固定連接有橡膠敲擊塊(148)，且橡膠敲擊塊(148)可敲擊攔截板(41)。
8.如權利要求7所述的一種污水排水預處理裝置，其特征在于：所述套設環(146)的左側和右側均開設有行程孔(19)，所述行程孔(19)的內腔活動連接有行程塊(20)，所述行程塊(20)靠近伸縮桿(145)的一側與伸縮桿(145)固定連接。
發明內容
針對現有技術存在的問題，本發明提供了一種污水排水預處理裝置，具備攔截雜質和雜物并對齊進行收集的優點，可以克服上述問題或者至少部分地解決了現在在對污水中的小樹枝、樹葉、塑料瓶和顆粒物進行處理時，顆粒物是通過過濾板進行過濾，而小樹枝、樹葉和塑料瓶一般都是通過粉碎機等設備，將固體廢物進行機械撕裂、切割或粉碎，使其變得更小、更均勻，這樣破碎后的雜物還是需要對其進行處理，而且沒有辦法對其進行收集的問題。
本發明是這樣實現的，一種污水排水預處理裝置，包括箱體、四個支腿、污水排放管、攔截組件、導出管和PLC控制器，所述箱體的頂部與支腿的底部固定連接，所述支腿的頂部與污水排放管的底部固定連接，所述攔截組件設置于污水排放管的內腔，所述導出管的右側與箱體固定連通，所述PLC控制器固定安裝于箱體的前側；
用于雜物和顆粒物進行攔截的攔截組件，所述攔截組件包括攔截板，所述攔截板活動連接于污水排放管的內腔，且攔截板為金屬網板，所述攔截板頂部的前側和后側均固定連接有導向板，所述攔截板的前側和后側均固定連接有轉塊；
所述污水排放管頂部的前側和后側均固定連接有固定板，兩個所述轉塊相反的一側均貫穿固定板并延伸至固定板的外側，所述箱體內腔的底部開設有儲水槽，所述儲水槽的頂部固定連通有方形管，所述方形管的頂部與污水排放管固定連通，所述箱體內腔的頂部設置有儲存藥液組件；
用于對藥液和污水進行混合的混合組件，所述混合組件設置于箱體的底部，所述混合組件包括第一控制電機，所述第一控制電機的頂部與箱體固定連接，所述第一控制電機的輸出端固定連接有攪拌桿，所述攪拌桿的頂部貫穿箱體并延伸至箱體的內腔，所述攪拌桿表面的四角均固定連接有攪拌葉；
用于對攔截板進行翻轉的翻轉組件，所述翻轉組件設置于攔截板的前側；
用于對雜質和雜物進行導向的導向組件，所述導向組件設置于箱體的右側；
用于對攔截板進行敲擊的震動組件，所述震動組件設置于兩個固定板相對的一側。
作為本發明優選的，所述儲存藥液組件包括藥液槽，所述藥液槽開設于箱體內腔的頂部，所述藥液槽的前側固定連通有輸液管，且輸液管的頂部做擴大處理，所述藥液槽的前側開設有安裝孔，所述安裝孔的內腔固定連接有觀察玻璃，所述箱體內腔的中部開設有安裝槽。
作為本發明優選的，所述安裝槽的內腔固定連接有下藥管，所述下藥管的頂部貫穿安裝槽并延伸至藥液槽的內腔，所述下藥管的底部貫穿安裝槽并延伸至儲水槽的內腔，所述下藥管的表面固定安裝有電磁閥。
作為本發明優選的，所述下藥管的內腔固定活動連接有配合桿，所述配合桿的底部與攪拌桿固定連接，所述配合桿的表面固定連接有打散件，且打散件的數量為多個，并均勻固定連接于配合桿的表面。
作為本發明優選的，所述翻轉組件包括第二控制電機，所述第二控制電機后側的左側和右側均固定連接有連接塊，所述連接塊的后側與固定板固定連接，所述第二控制電機的輸出端固定連接有殘缺齒，所述殘缺齒的頂部嚙合連接有齒輪，所述齒輪的后側與轉塊固定連接。
作為本發明優選的，所述導向組件包括下料箱，所述下料箱的左側與箱體和污水排放管固定連接，所述下料箱的頂部固定連接有防護板，所述下料箱的右側開設有下料孔，且下料孔的底部做斜面處理。
作為本發明優選的，所述震動組件包括支撐板，所述支撐板的前側和后側均與固定板固定連接，所述支撐板的底部固定連接有電動缸，所述電動缸的輸出端固定連接有壓塊，所述壓塊的前側和后側均通過轉軸轉動連接有擠壓板，兩個所述擠壓板相反的一側均通過轉軸轉動連接有伸縮桿，所述伸縮桿的表面套設有套設環，兩個所述套設環相對的一側均與固定板固定連接，兩個所述伸縮桿相反的一側均貫穿固定板并延伸至固定板的外側，所述伸縮桿的左側固定連接有異形桿，兩個所述異形桿相對的一側均固定連接有橡膠敲擊塊，且橡膠敲擊塊可敲擊攔截板。
作為本發明優選的，所述套設環的左側和右側均開設有行程孔，所述行程孔的內腔活動連接有行程塊，所述行程塊靠近伸縮桿的一側與伸縮桿固定連接。
與現有技術相比，本發明的有益效果如下：
1、本發明新型通過設置儲存藥液組件、混合組件、翻轉組件、導向組件和震動組件的配合使用，橡膠敲擊塊會不斷敲擊導向板，這時產生的震動力會使攔截板上的雜質和雜物掉入到下料箱內，隨后會通過下料孔排出，解決了現在在對污水中的小樹枝、樹葉、塑料瓶和顆粒物進行處理時，顆粒物是通過過濾板進行過濾，而小樹枝、樹葉和塑料瓶一般都是通過粉碎機等設備，將固體廢物進行機械撕裂、切割或粉碎，使其變得更小、更均勻，這樣破碎后的雜物還是需要對其進行處理，而且沒有辦法對其進行收集的問題。
2、本發明通過設置儲存藥液組件，當需要將藥液儲存到箱體內時，將大量的藥液倒入到輸液管內，輸液管內的藥液會進入到藥液槽內，這時可以通過觀察玻璃觀看到藥液槽內的藥液量。
3、本發明通過設置下藥管和電磁閥，當需要控制適量的藥液下降到儲水槽內時，通過PLC控制器開啟電磁閥，電磁閥可以使一定量的藥液進入到下藥管內，這樣可以藥液比例。
4、本發明通過設置配合桿和打散件，當需要對藥液中的沉淀物和顆粒物進行打散時，攪拌桿會帶動配合桿旋轉，配合桿旋轉會帶動打散件對藥液中的顆粒物和沉淀物進行打散，隨后藥液會進入到過濾后的水中。
5、本發明通過設置翻轉組件，當需要對攔截板上的雜質和雜物進行清理時，通過PLC控制器開啟第二控制電機，第二控制電機的輸出端旋轉會帶動殘缺齒旋轉，殘缺齒旋轉會帶動嚙合的齒輪旋轉，齒輪旋轉會帶動轉塊旋轉，轉塊旋轉會帶動攔截板旋轉一定角度，這樣攔截板的傾斜角度會比較好下料進入到下料箱內。
6、本發明通過設置導向組件，當需要對雜質和雜物導向到一個地方進行堆放時，攔截板上的雜質和雜物掉入到下料箱內，這時因為下料孔的內部是傾斜形，這時雜質和雜物會進行排出。
7、本發明通過設置震動組件，當需要使攔截板上的雜質和雜物都掉落時，PLC控制器開啟電動缸，電動缸的輸出端下降會帶動壓塊下降，壓塊下降會帶動兩個擠壓板擠壓伸縮桿，伸縮桿移動會帶動異形桿移動，異形桿移動會帶動橡膠敲擊塊敲擊導向板，隨著電動缸的輸出端不斷上升下降，橡膠敲擊塊會不斷敲擊導向板，這時產生的震動力會使攔截板上的雜質和雜物掉入到下料箱內。
8、本發明通過設置行程孔和行程塊，伸縮桿在被擠壓板帶動來回移動時，行程塊和行程孔可以對伸縮桿的移動位置進行控制，這樣伸縮桿在移動時可以更加穩定，而且摩擦力大大減少。
（發明人：吳興華）
