公布日：2023.11.07
申請日：2023.07.28
分類號：B08B15/04(2006.01)I;C21D1/46(2006.01)I;B01D53/18(2006.01)I;C02F1/04(2023.01)I
摘要
本發明涉及工件加工設備領域，具體是一種鹽浴池廢氣廢水處理設備，包括：鹽浴池；過度箱，所述過度箱一端伸入在鹽浴池內部；廢氣收集箱，所述廢氣收集箱接通在過度箱上端；進液管，所述進液管一端接通在鹽浴池內部底端；引氣機構，所述引氣機構一端接通在廢氣收集箱頂端；定量泵，所述定量泵的進口端與進液管一端接通；以及蒸發器，定量泵的出口端接通排液管，排液管另一端與蒸發器內部接通；所述的鹽浴池廢氣廢水處理設備通過設置的引氣機構可以將高溫工件進行鹽浴作業時產生的白色煙霧封閉引流至進液管內部，溶解在進液管內部輸送的廢液中，一方面可以避免白色煙霧污染空氣環境，另一方面還可以對白色煙霧中的有效成分進行回收。
權利要求書

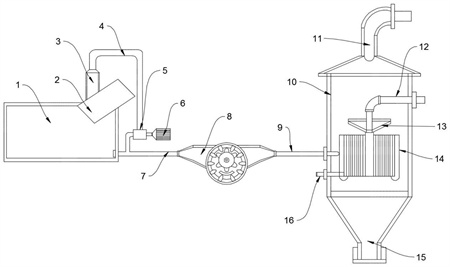

1.一種鹽浴池廢氣廢水處理設備，其特征在于，所述鹽浴池廢氣廢水處理設備包括：鹽浴池(1)，所述鹽浴池(1)內部注入有鹽溶液；過度箱(2)，所述過度箱(2)一端伸入在鹽浴池(1)內部注入的鹽溶液液位以下，過度箱(2)另一端接通在鹽浴爐的出口端位置處；廢氣收集箱(3)，所述廢氣收集箱(3)接通在過度箱(2)上端；進液管(7)，所述進液管(7)一端接通在鹽浴池(1)內部底端；引氣機構，所述引氣機構一端接通在廢氣收集箱(3)頂端，引氣機構另一端接通在進液管(7)內部；定量泵(8)，所述定量泵(8)的進口端與進液管(7)一端接通；以及蒸發器(10)，定量泵(8)的出口端接通排液管(9)，排液管(9)另一端與蒸發器(10)內部接通；安裝的蒸發器(10)通過熱交換使廢液進行蒸發，將鹽溶液濃縮后排出，實現水鹽分離。
2.根據權利要求1所述的鹽浴池廢氣廢水處理設備，其特征在于：所述引氣機構包括：引氣管(4)，所述引氣管(4)一端接通在廢氣收集箱(3)頂端；氣泵(5)，所述氣泵(5)的進口端與引氣管(4)另一端接通；以及驅動電機(6)，所述驅動電機(6)位于氣泵(5)一側，驅動電機(6)的輸出端伸入在氣泵(5)內部的部分上安裝有葉片。
3.根據權利要求1所述的鹽浴池廢氣廢水處理設備，其特征在于：所述定量泵(8)包括泵體，泵體內部安裝有導液盤(17)，導液盤(17)上間隔分布有導液塊，相鄰兩個導液塊之間形成導液間隙；所述導液盤(17)中間為轉盤(18)，轉盤(18)中間設有輸出電機的輸出軸(19)，導液盤(17)內部在轉盤(18)外側還設有弧形擋塊(20)。
4.根據權利要求1所述的鹽浴池廢氣廢水處理設備，其特征在于：所述蒸發器(10)內部設有換熱箱(14)，換熱箱(14)內部布置有曲形換熱板；其中，所述排液管(9)伸入在蒸發器(10)內部的末端部分與換熱箱(14)內部接通，換熱箱(14)上端接通加熱蒸汽管(12)，換熱箱(14)上端在與加熱蒸汽管(12)接觸的位置處安裝有降沫器(13)，換熱箱(14)下端一側接通冷凝水管(16)，冷凝水管(16)一端穿過蒸發器(10)內壁；所述蒸發器(10)頂端接通二次蒸汽管(11)，蒸發器(10)底端接通鹽溶液收集管(15)。
發明內容
本發明的目的在于提供一種鹽浴池廢氣廢水處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種鹽浴池廢氣廢水處理設備，所述鹽浴池廢氣廢水處理設備包括：
鹽浴池，所述鹽浴池內部注入有鹽溶液；
過度箱，所述過度箱一端伸入在鹽浴池內部注入的鹽溶液液位以下，過度箱另一端接通在鹽浴爐的出口端位置處；
廢氣收集箱，所述廢氣收集箱接通在過度箱上端，設置的廢氣收集箱用于對高溫工件剛接觸鹽溶液時所產生的廢氣進行集中收集排出；
進液管，所述進液管一端接通在鹽浴池內部底端，接通的進液管用于同時排出鹽浴池內部使用后的鹽溶液以及工件鹽浴作業時產生的白色煙霧；
引氣機構，所述引氣機構一端接通在廢氣收集箱頂端，引氣機構另一端接通在進液管內部，設置的引氣機構用于將廢氣收集箱內部暫存的白色煙霧輸送至進液管內部；
定量泵，所述定量泵的進口端與進液管一端接通，設置的定量泵運轉用于定量輸送混勻后的白色煙霧與使用后的廢液；以及
蒸發器，定量泵的出口端接通排液管，排液管另一端與蒸發器內部接通；安裝的蒸發器通過熱交換使廢液中進行蒸發，將鹽溶液濃縮后排出，實現水鹽分離。
作為本發明進一步的方案：所述引氣機構包括：
引氣管，所述引氣管一端接通在廢氣收集箱頂端，設置的引氣管用于將廢氣收集箱內部積存的白色煙霧引流排出；
氣泵，所述氣泵的進口端與引氣管另一端接通，設置的氣泵用于對引氣管內部造成引流負壓；以及
驅動電機，所述驅動電機位于氣泵一側，驅動電機的輸出端伸入在氣泵內部的部分上安裝有葉片；設置的驅動電機用于給氣泵內部安裝的葉片進行供能，推動葉片高速運轉對引氣管內部造成引流負壓。
作為本發明進一步的方案：所述定量泵包括泵體，泵體內部安裝有導液盤，導液盤上間隔分布有導液塊，相鄰兩個導液塊之間形成導液間隙；所述導液盤中間為轉盤，轉盤中間設有輸出電機的輸出軸，導液盤內部在轉盤外側還設有弧形擋塊。
作為本發明進一步的方案：所述蒸發器內部設有換熱箱，換熱箱內部布置有曲形換熱板；其中，所述排液管伸入在蒸發器內部的末端部分與換熱箱內部接通，換熱箱上端接通加熱蒸汽管，換熱箱上端在與加熱蒸汽管接觸的位置處安裝有降沫器，換熱箱下端一側接通冷凝水管，冷凝水管一端穿過蒸發器內壁；所述蒸發器頂端接通二次蒸汽管，蒸發器底端接通鹽溶液收集管。
與現有技術相比，本發明的有益效果是：
所述的鹽浴池廢氣廢水處理設備通過設置的引氣機構可以將高溫工件進行鹽浴作業時產生的白色煙霧封閉引流至進液管內部，溶解在進液管內部輸送的廢液中，一方面可以避免白色煙霧污染空氣環境，另一方面還可以對白色煙霧中的有效成分進行回收；
同時，將廢液通過運轉的定量泵有序輸送至蒸發器內部，在蒸發器內部，廢液與蒸汽進行熱交換，會進行蒸發，實現鹽溶液的濃縮，同時也可以將濃縮后的鹽溶液重新輸送至鹽浴池內部進行二次利用，節約資源，降低生產成本。
（發明人：方孝中）
