公布日：2023.10.31
申請日：2023.07.26
分類號：C02F9/00(2023.01)I;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F1/24(2023.01)N;C02F1/30(2023.01)N
摘要

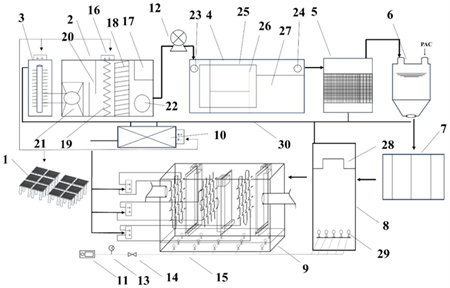

本發明公開了一種餐飲廢水處理裝置，涉及廢水處理技術領域，裝置包括渣水分離單元、油水分離單元、預處理單元、離心脫水單元和光催化單元；廢水依次經過渣水分離單元、離心脫水單元、油水分離單元、預處理單元、離心脫水單元和光催化單元進行處理；光催化單元包括箱體，箱體內部設有第一腔體和第二腔體，第二腔體位于第一腔體下方，且第二腔體內設有第一曝氣裝置；第一腔體內設有催化反應模塊和固定模塊，催化反應模塊安裝在固定模塊上。本發明采用光催化氧化反應的原理對餐飲廢水進行深度處理，將環境污染物去除和后續過濾同步整合實現了餐飲廢水中難降解有機污染物的降解和細菌、病毒等微生物的去除。
權利要求書
1.一種餐飲廢水處理裝置，其特征在于，包括渣水分離單元、油水分離單元、預處理單元、離心脫水單元和光催化單元；廢水依次經過渣水分離單元、離心脫水單元、油水分離單元、預處理單元、離心脫水單元和光催化單元進行處理；光催化單元包括箱體，箱體內部設有第一腔體和第二腔體，第一腔體與第二腔體之間采用透水板隔開，第二腔體位于第一腔體下方，且第二腔體內設有第一曝氣裝置；第一腔體內設有催化反應模塊和固定模塊，催化反應模塊安裝在固定模塊上。
2.根據權利要求1所述的一種餐飲廢水處理裝置，其特征在于，所述渣水分離單元包括渣水分離機構和粉碎機構，經渣水分離機構處理后的廢水進入粉碎機構進行粉碎處理，經粉碎處理后的廢水進入離心脫水單元。
3.根據權利要求2所述的一種餐飲廢水處理裝置，其特征在于，所述渣水分離機構包括過濾模塊、絞動模塊和刮渣模塊，渣水分離機構通過下料口進料，依次經過濾模塊過濾、絞動模塊絞動、刮渣模塊刮渣后排入粉碎機構中。
4.根據權利要求1所述的一種餐飲廢水處理裝置，其特征在于，所述油水分離單元包括重力倉、刮油板和儲油倉，經渣水分離單元處理后的廢水經重力倉處理，浮在上層的油經刮油板刮入儲油倉內，而下層的水被排入預處理單元。
5.根據權利要求1所述的一種餐飲廢水處理裝置，其特征在于，所述預處理單元包括格柵池、混凝沉淀池、調節池和氣浮池，且經油水分離單元處理后的廢水依次經過格柵池、混凝沉淀池、調節池和氣浮池處理。
6.根據權利要求5所述的一種餐飲廢水處理裝置，其特征在于，所述氣浮池內設有浮渣池和第二曝氣裝置，第二曝氣裝置通過曝氣管道外接空氣壓縮機，對廢水進行處理，將處理后的污染物通過氣浮方式排入浮渣池內，浮渣池通過排渣管道與離心脫水單元連通。
7.根據權利要求1所述的一種餐飲廢水處理裝置，其特征在于，所述催化反應模塊包括光源，光源通過固定支架安裝在箱體內部。
8.根據權利要求1所述的一種餐飲廢水處理裝置，其特征在于，所述催化反應模塊還包括隔板和多孔膜，多孔膜固定在隔板上，隔板安裝在箱體內部。
9.根據權利要求8所述的一種餐飲廢水處理裝置，其特征在于，所述固定模塊設有卡槽，多孔膜和隔板固定在卡槽中。
10.根據權利要求1所述的一種餐飲廢水處理裝置，其特征在于，還包括太陽能電池板，太陽能電池板通過線路與箱體連接，太陽能電池板將吸收的太陽光轉化為電能，作為供電裝置為箱體內部提供電源。
發明內容
本發明針對現有技術存在的問題，提供了一種餐飲廢水處理裝置。
為實現上述目的，本發明采用的技術方案如下：
一種餐飲廢水處理裝置，包括渣水分離單元、油水分離單元、預處理單元、離心脫水單元和光催化單元；廢水依次經過渣水分離單元、離心脫水單元、油水分離單元、預處理單元、離心脫水單元和光催化單元進行處理；光催化單元包括箱體，箱體內部設有第一腔體和第二腔體，第一腔體與第二腔體之間采用透水板隔開，第二腔體位于第一腔體下方，且第二腔體內設有第一曝氣裝置；第一腔體內設有催化反應模塊和固定模塊，催化反應模塊安裝在固定模塊上。
基于上述技術方案，更進一步地，所述渣水分離單元包括渣水分離機構和粉碎機構，經渣水分離機構處理后的廢水進入粉碎機構進行粉碎處理，經粉碎處理后的廢水進入離心脫水單元。
基于上述技術方案，更進一步地，所述渣水分離機構包括過濾模塊、絞動模塊和刮渣模塊，渣水分離機構通過下料口進料，依次經過濾模塊過濾、絞動模塊絞動、刮渣模塊刮渣后排入粉碎機構中。
基于上述技術方案，更進一步地，所述油水分離單元包括重力倉、刮油板和儲油倉，經渣水分離單元處理后的廢水經重力倉處理，浮在上層的油經刮油板刮入儲油倉內，而下層的水被排入預處理單元。
基于上述技術方案，更進一步地，所述預處理單元包括格柵池、混凝沉淀池、調節池和氣浮池，且經油水分離單元處理后的廢水依次經過格柵池、混凝沉淀池、調節池和氣浮池處理。
基于上述技術方案，更進一步地，所述氣浮池內設有浮渣池和第二曝氣裝置，第二曝氣裝置對廢水進行處理，將處理后的污染物通過氣浮方式排入浮渣池內，浮渣池通過排渣管道與離心脫水單元連通。
基于上述技術方案，更進一步地，還包括空氣壓縮機，所述第一曝氣裝置和第二曝氣裝置都通過空氣管道與空氣壓縮機連接。
基于上述技術方案，更進一步地，所述氣浮池還通過管路連通光催化單元。
基于上述技術方案，更進一步地，所述催化反應模塊包括光源，光源通過固定支架安裝在箱體內部；其中，光源是一種涂覆光催化材料的光源，其本身可以作為一種光催化材料，通過光催化產生自由基，降解污染物的。
基于上述技術方案，更進一步地，所述催化反應模塊還包括隔板和多孔膜，多孔膜固定在隔板上，隔板安裝在箱體內部。
基于上述技術方案，更進一步地，所述固定模塊設有卡槽，多孔膜和隔板固定在卡槽中。
基于上述技術方案，更進一步地，還包括太陽能電池板，太陽能電池板通過線路與箱體連接，太陽能電池板將吸收的太陽光轉化為電能，作為供電裝置為箱體內部提供電源。
相對于現有技術，本發明具有以下有益效果：
(1)本發明采用光催化氧化反應的原理對餐飲廢水進行深度處理，將環境污染物去除和后續過濾同步整合，經隔板膜裝置隔開后，廢水可多次反復光催化降解、光催化過濾，具體幾次可由實際處理廢水效果進行調整，實現了餐飲廢水中難降解有機污染物的降解和細菌、病毒等微生物的去除，水質得到凈化，且相較于傳統的生化處理與超濾膜結合，條件溫和，反應體系小，無設備要求，不會產生二次污染，環境友好。
(2)本發明所有能耗均由太陽能電池板吸收太陽光轉化而成的電能供應，穩定持續，綠色環保；太陽能電池板自由固定在外部，節省占地面積。
(3)本發明充分利用餐飲廢水營養成分高、油脂含量高的特點，將工藝各環節產生的渣料進行整合，共用離心脫水機處理后，制成渣餅，便于運輸和后續發酵堆肥，節省了電源，降低了能耗，實現了資源化利用。
（發明人：余舒景;阮薇薇;夏伊靜;朱弋華;徐穎峰;馮華軍）
