公布日：2023.09.29
申請日：2023.04.19
分類號：C02F3/28(2023.01)I;C02F3/34(2023.01)I
摘要
本發明提供了一種反硝化生物濾池，包括濾池主體，濾池主體中設有水平設置的濾板，濾板的上部支撐有重質生物陶粒濾料和輕質聚苯乙烯濾料，頂部有攔截篩網和壓頂蓋板，防止濾料流失，濾頭均勻分布在濾板上，濾池主體的下部一側設有進水管，并能補充碳源，上部一側設有出水管，出水管連通至反洗廢水池。本發明的有益效果在于：通過反硝化細菌的新陳代謝作用，能降低硝態氮和亞硝態氮的濃度，從而降低總氮濃度，重質生物陶粒濾料可可將脫穩膠體及懸浮固體截流并形成生物絮體，反沖洗后可良好的去除截留污泥，并保持濾料上最小的生物膜；輕質聚苯乙烯濾料表面有大量微孔，內部孔隙率高，可為微生物生長繁殖提供更廣闊空間；提高濾池脫氮效率。
權利要求書

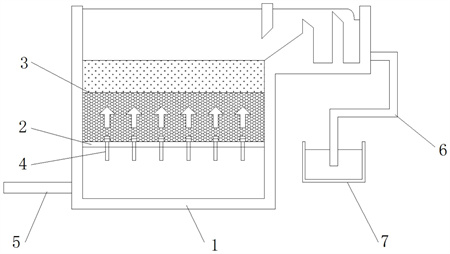

1.一種反硝化生物濾池，其特征在于，包括濾池主體，所述濾池主體中設有水平設置的濾板，所述濾板的上部支撐有濾料，濾頭均勻分布在濾板上，所述濾池主體的下部一側設有進水管，并能補充碳源，上部一側設有出水管，所述出水管連通至反洗廢水池。
2.根據權利要求1所述的一種反硝化生物濾池，其特征在于，其工藝方法為：在濾池主體中裝填一定數量粒徑較小的重質生物陶粒濾料和輕質聚苯乙烯濾料，隨著濾池主體的運行，濾料表面生長高活性的生物膜；污水流經時，池內呈缺氧狀態，這種工況下反硝化菌將硝態氮和亞硝態氮還原為氮?dú)庖绯�，由于�?jīng)二級生化處理后，污水中殘留碳源均為難生物利用有機物，該反應需不斷外加碳源；同時，利用濾料粒徑較小的特點及生物膜的生物絮凝作用，截留污水中的懸浮物，且保證脫落的生物膜不會隨水漂出；運行一定時間后，因生物膜的增長，水頭損失將逐漸增加，對濾池進行反沖洗，釋放截留的懸浮物以及更新生物膜。
3.根據權利要求1所述的一種反硝化生物濾池，其特征在于，濾池內設置雙層濾料，下層為重質生物陶粒濾料，上層為輕質聚苯乙烯濾料，頂部有機玻璃鋼蓋板壓頂；所述重質生物陶粒濾料為膨潤土燒結，粒徑為2～3，總高度為2.2m，體積為79.2m3；所述輕質聚苯乙烯濾料為EPS泡沫顆粒，粒徑為4～6，總高度為1.5m，體積為54.0m3。
4.根據權利要求1所述的一種反硝化生物濾池，其特征在于，所述反沖洗水流速V為16～20m/h，反沖洗氣氣量Va為100～120Nm/h。
5.根據權利要求1所述的一種反硝化生物濾池，其特征在于，所述反沖洗包括氣水清洗和漂洗，其中，氣水清洗包括氣洗、水氣同時洗和水洗。
6.根據權利要求5所述的一種反硝化生物濾池，其特征在于，所述氣水清洗用于實現濾料松動和濾料顆粒間的摩擦，剝離濾料上的物質；懸浮物由濾料表面脫離進入到水內，然后通過漂洗使之進入到反洗廢水渠，再流入到反洗廢水池；反洗階段去除截留的污泥，通過連續的曝氣擦洗及水洗，促進存在于上層水中的SS的去除，同時確保生物濾池轉換到工作模式時，出水達到標準。
7.根據權利要求5所述的一種反硝化生物濾池，其特征在于，所述漂洗用于去除脫落的污泥，通過氣水反洗將污泥帶到上層的上面，從而很容易去除，同時確保生物濾池轉換到工作模式時，出水滿足標準。
8.根據權利要求1所述的一種反硝化生物濾池，其特征在于，所述反硝化生物濾池設有6座，單池最大處理能力380m3/h，每座濾池面積36.0m3，過濾速度10.8m/h，NO3-N負荷0.7kg/(m3·d)。
9.根據權利要求1所述的一種反硝化生物濾池，其特征在于，所述反硝化生物濾池設有運運行模式和停止模式，所述運行模式是濾池通常的操作運行模式，在這個模式中，濾池將正常的進行過濾運行，并間隔的進行沖洗操作；過濾過程中，轉到停止模式，濾池關閉進水氣動蝶閥，不進行過濾運行，操作員能在PLC/DCS上進行操作；反洗過程中，轉到停止模式，濾池關閉相關閥門、反洗風機、反洗水泵，停止反洗，操作員能在PLC/DCS上進行操作。
10.根據權利要求9所述的一種反硝化生物濾池，其特征在于，所述運行模式中，濾池處于以下三種過程狀態：一、過濾；進水氣動蝶閥打開，反硝化生物濾池進行過濾運行；二、沖洗；在沖洗情況下，過濾處于以下二個狀態之一：沖洗準備：檢測沖洗條件，觸發后降水位；沖洗：根據沖洗流程進行氣洗、氣水聯洗和水洗；三、故障；以下任何一個故障觸發，濾池將處于故障狀態，濾池將不能進行運行過濾，操作員根據情況將濾池轉入停止模式；進水氣動蝶閥故障；反洗過程中出現故障。
發明內容
為解決上述問題，本發明公開了一種反硝化生物濾池。
具體方案如下：
一種反硝化生物濾池，其特征在于，包括濾池主體，所述濾池主體中設有水平設置的濾板，所述濾板的上部支撐有濾料，濾頭均勻分布在濾板上，所述濾池主體的下部一側設有進水管，并能補充碳源，上部一側設有出水管，所述出水管連通至反洗廢水池。
作為本發明的進一步改進，在濾池主體中裝填一定數量粒徑較小的粒狀濾料，下層為重質生物陶粒濾料，上層為輕質聚苯乙烯濾料，頂部有機玻璃鋼蓋板壓頂，隨著濾池主體的運行，濾料表面生長高活性的生物膜；污水流經時，池內呈缺氧狀態，這種工況下反硝化菌將硝態氮和亞硝態氮還原為氮?dú)庖绯觯捎诮?jīng)二級生化處理后，污水中殘留碳源均為難生物利用有機物，該反應需不斷外加碳源；同時，利用濾料粒徑較小的特點及生物膜的生物絮凝作用，截留污水中的懸浮物，且保證脫落的生物膜不會隨水漂出；運行一定時間后，因生物膜的增長，水頭損失將逐漸增加，對濾池進行反沖洗，釋放截留的懸浮物以及更新生物膜。
作為本發明的進一步改進，所述重質生物陶粒濾料為膨潤土燒結，粒徑為2～3，總高度為2.2m，體積為79.2m3。所述輕質聚苯乙烯濾料為EPS泡沫顆粒，粒徑為4～6，總高度為1.5m，體積為54.0m3。
作為本發明的進一步改進，所述反沖洗水流速V為16～20m/h，反沖洗氣氣量Va為100～120Nm/h。
作為本發明的進一步改進，所述反沖洗包括氣水清洗和漂洗，其中，氣水清洗包括氣洗、水氣同時洗和水洗。
作為本發明的進一步改進，所述氣水清洗用于實現濾料松動和濾料顆粒間的摩擦，剝離濾料上的物質；懸浮物由濾料表面脫離進入到水內，然后通過漂洗使之進入到反洗廢水渠，再流入到反洗廢水池；反洗階段去除截留的污泥，通過連續的曝氣擦洗及水洗，促進存在于上層水中的SS的去除，同時確保生物濾池轉換到工作模式時，出水達到標準。
作為本發明的進一步改進，所述漂洗用于去除脫落的污泥，通過氣水反洗將污泥帶到上層的上面，從而很容易去除，同時確保生物濾池轉換到工作模式時，出水滿足標準。
作為本發明的進一步改進，所述反硝化生物濾池設有6座，單池最大處理能力380m3/h，每座濾池面積36.0m3，過濾速度10.8m/h，NO3-N負荷0.7kg/(m3·d)。
作為本發明的進一步改進，所述反硝化生物濾池設有運行模式和停止模式，所述運行模式是濾池通常的操作運行模式，在這個模式中，濾池將正常的進行過濾運行，并間隔的進行沖洗操作；過濾過程中，轉到停止模式，濾池關閉進水氣動蝶閥，不進行過濾運行，操作員能在PLC/DCS上進行操作；反洗過程中，轉到停止模式，濾池關閉相關閥門、反洗風機、反洗水泵，停止反洗，操作員能在PLC/DCS上進行操作。
作為本發明的進一步改進，所述運行模式中，濾池處于以下三種過程狀態：
一、過濾；進水氣動蝶閥打開，反硝化生物濾池進行過濾運行；
二、沖洗；在沖洗情況下，過濾處于以下二個狀態之一：
沖洗準備：檢測沖洗條件，觸發后降水位；
沖洗：根據沖洗流程進行氣洗、氣水聯洗和水洗；
三、故障；以下任何一個故障觸發，濾池將處于故障狀態，濾池將不能進行運行過濾操作員根據情況將濾池轉入停止模式；
進水氣動蝶閥故障；
反洗過程中出現故障。
本發明的有益效果在于：通過反硝化細菌的新陳代謝作用，能降低硝態氮和亞硝態氮的濃度，從而降低總氮濃度，可將脫穩膠體及懸浮固體截流并形成生物絮體；反沖洗后可良好的去除截留污泥，并保持濾料上最小的生物膜；輕質聚苯乙烯濾料表面有大量微孔，內部孔隙率高，可為微生物生長繁殖提供更廣闊空間；提高濾池脫氮效率。
（發明人：肖航）
