公布日：2024.04.02
申請日：2024.02.28
分類號：C02F1/00(2023.01)I;C02F1/40(2023.01)I
摘要
本發明涉及污水處理技術領域，公開了一種一體化生活污水脫氮除碳設備，包括傾斜水管，所述傾斜水管兩端分別設有進水管和出水管，所述傾斜水管內壁頂部固定有多個管頂固定塊，所述管頂固定塊上設有用于將污水中油液排出傾斜水管的排油部，所述管頂固定塊上設有用于對懸濁液污水進行過濾的濾雜濾紙。本發明在水流量加大的情況下，此時的柔性螺旋條被拉長，由于柔性螺旋條旋向朝向水流沖擊扇葉，那樣會將存在外套筒內的脫氮除碳化合物從第二單向閥擠出，同時也將蓄料箱內存有的脫氮除碳化合物抽出并送達到外套筒內，而抽送的量由柔性螺旋條被拉長程度所決定，柔性螺旋條被拉長越長，那么送達到外套筒內的脫氮除碳化合物就越多。
權利要求書

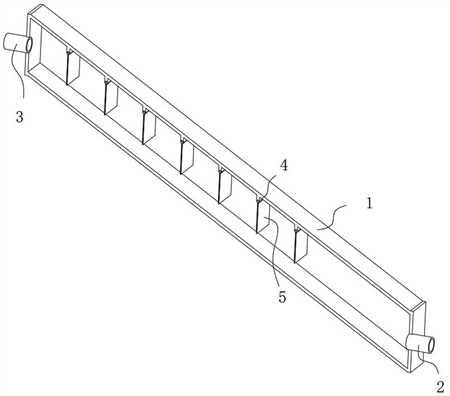

1.一種一體化生活污水脫氮除碳設備，包括傾斜水管（1），所述傾斜水管（1）兩端分別設有進水管（2）和出水管（3），其特征在于，所述傾斜水管（1）內壁頂部固定有多個管頂固定塊（4），所述管頂固定塊（4）上設有用于將污水中油液排出傾斜水管（1）的排油部，所述管頂固定塊（4）上設有用于對懸濁液污水進行過濾的濾雜濾紙（5），呈U形彎折的所述濾雜濾紙（5）上設有多組受水流沖擊移位的沖擊組件，所述沖擊組件包括兩個梯形輕質塊（17），所述沖擊組件之間設有定量投料部。
2.根據權利要求1所述的一種一體化生活污水脫氮除碳設備，其特征在于，所述排油部包括：存油腔（6）和伸縮槽（13），所述存油腔（6）開設在管頂固定塊（4）底部，且伸縮槽（13）通過連通孔（9）與存油腔（6）連通，所述存油腔（6）內滑動有頂部臺（7），且頂部臺（7）通過多組第一復位彈簧（10）在存油腔（6）內伸縮；伸縮頭（8）和伸縮桿（12），所述伸縮頭（8）和伸縮桿（12）首尾相接，且伸縮桿（12）通過第二復位彈簧（11）在伸縮槽（13）內滑動，所述伸縮頭（8）在伸縮槽（13）內滑動，所述伸縮頭（8）和伸縮桿（12）上分別開設有相互連通的進油孔（14）和出油孔（15）。
3.根據權利要求2所述的一種一體化生活污水脫氮除碳設備，其特征在于，呈U形彎折的所述濾雜濾紙（5）兩端均固定在頂部臺（7）底部，所述頂部臺（7）底部對稱設有呈U形的支撐架（16），且濾雜濾紙（5）位于兩個支撐架（16）之間。
4.根據權利要求3所述的一種一體化生活污水脫氮除碳設備，其特征在于，所述梯形輕質塊（17）截面為等腰梯形，兩個所述梯形輕質塊（17）頂面相對設置為一組沖擊組件，所述梯形輕質塊（17）抵住濾雜濾紙（5）在支撐架（16）上。
5.根據權利要求1所述的一種一體化生活污水脫氮除碳設備，其特征在于，所述定量投料部包括：連接塊（18）、頂部滑動板（20）和升降槽（19），所述連接塊（18）設置在兩個梯形輕質塊（17）之間，且兩個梯形輕質塊（17）通過頂部滑動板（20）和升降槽（19）滑動；連接板（21）和內腔（22），所述內腔（22）開設在連接塊（18）內，且連接板（21）在內腔（22）升降滑動，所述連接板（21）一端與升降槽（19）固定；齒條（23）、齒輪（24）和旋轉桿（25），所述旋轉桿（25）通過外套筒（26）在連接塊（18）上轉動伸縮，所述齒條（23）固定在連接板（21）底部，且齒條（23）與齒輪（24）相嚙合，所述旋轉桿（25）外側壁開設有螺紋槽，且齒輪（24）的軸側壁設有與螺紋槽相適配的抵桿，所述齒輪（24）和旋轉桿（25）同軸設置。
6.根據權利要求5所述的一種一體化生活污水脫氮除碳設備，其特征在于，所述定量投料部還包括：水流沖擊扇葉（27）和轉動桿（28），所述轉動桿（28）兩端均同軸插設在外套筒（26）中，所述旋轉桿（25）朝向轉動桿（28）一端開設有與轉動桿（28）相適配的插孔，所述水流沖擊扇葉（27）與轉動桿（28）同軸固定；滑環（30）和柔性螺旋條（31），所述柔性螺旋條（31）兩端分別與滑環（30）和轉動桿（28）外側壁相接，所述滑環（30）通過滑槽（29）和滑塊在轉動桿（28）上軸向移動；第一單向閥（32）和第二單向閥（33），所述第一單向閥（32）和第二單向閥（33）分別設置在外套筒（26）上，所述第一單向閥（32）流向朝向外套筒（26）內，所述第二單向閥（33）流向朝向外套筒（26）外。
發明內容
本發明的目的是為了解決若采用常規的定量添加的方式，當污水通入量增大，此時定量的脫氮除碳的化合物在通入量增大的污水中就會顯得量不足，這樣通常都會造成處理污水的效率低下的問題，而提出的一種一體化生活污水脫氮除碳設備。
為了實現上述目的，本發明采用了如下技術方案：一種一體化生活污水脫氮除碳設備，包括傾斜水管，所述傾斜水管兩端分別設有進水管和出水管，所述傾斜水管內壁頂部固定有多個管頂固定塊，所述管頂固定塊上設有用于將污水中油液排出傾斜水管的排油部，所述管頂固定塊上設有用于對懸濁液污水進行過濾的濾雜濾紙，呈U形彎折的所述濾雜濾紙上設有多組受水流沖擊移位的沖擊組件，所述沖擊組件包括兩個梯形輕質塊，所述沖擊組件之間設有定量投料部。
優選地，所述排油部包括：存油腔和伸縮槽，所述存油腔開設在管頂固定塊底部，且伸縮槽通過連通孔與存油腔連通，所述存油腔內滑動有頂部臺，且頂部臺通過多組第一復位彈簧在存油腔內伸縮；伸縮頭和伸縮桿，所述伸縮頭和伸縮桿首尾相接，且伸縮桿通過第二復位彈簧在伸縮槽內滑動，所述伸縮頭在伸縮槽內滑動，所述伸縮頭和伸縮桿上分別開設有相互連通的進油孔和出油孔。
優選地，呈U形彎折的所述濾雜濾紙兩端均固定在頂部臺底部，所述頂部臺底部對稱設有呈U形的支撐架，且濾雜濾紙位于兩個支撐架之間。
優選地，所述梯形輕質塊截面為等腰梯形，兩個所述梯形輕質塊頂面相對設置為一組沖擊組件，所述梯形輕質塊抵住濾雜濾紙在支撐架上。
優選地，所述定量投料部包括：連接塊、頂部滑動板和升降槽，所述連接塊設置在兩個梯形輕質塊之間，且兩個梯形輕質塊通過頂部滑動板和升降槽滑動；連接板和內腔，所述內腔開設在連接塊內，且連接板在內腔升降滑動，所述連接板一端與升降槽固定；齒條、齒輪和旋轉桿，所述旋轉桿通過外套筒在連接塊上轉動伸縮，所述齒條固定在連接板底部，且齒條與齒輪相嚙合，所述旋轉桿外側壁開設有螺紋槽，且齒輪的軸側壁設有與螺紋槽相適配的抵桿，所述齒輪和旋轉桿同軸設置。
優選地，所述定量投料部還包括：水流沖擊扇葉和轉動桿，所述轉動桿兩端均同軸插設在外套筒中，所述旋轉桿朝向轉動桿一端開設有與轉動桿相適配的插孔，所述水流沖擊扇葉與轉動桿同軸固定；滑環和柔性螺旋條，所述柔性螺旋條兩端分別與滑環和轉動桿外側壁相接，所述滑環通過滑槽和滑塊在轉動桿上軸向移動；第一單向閥和第二單向閥，所述第一單向閥和第二單向閥分別設置在外套筒上，所述第一單向閥流向朝向外套筒內，所述第二單向閥流向朝向外套筒外。
本發明的有益效果為：本發明采用在沖擊組件之間設有定量投料部，該定量投料部的設置是通過梯形輕質塊上受沖擊的水流進行反饋到外設蓄料箱，將蓄料箱中的化合物抽出并投入到傾斜水管內，完成對投藥量的控制，同時依靠柔性螺旋條的轉動程度來控制水流量，即污水通入量增大，投入到傾斜水管內的脫氮除碳化合物也就越多，便可以解決常規問題中由于定量的脫氮除碳的化合物在通入量增大的污水中就會顯得量不足的問題。
本發明在水流量加大的情況下，此時的柔性螺旋條被拉長，由于柔性螺旋條旋向朝向水流沖擊扇葉，那樣會將存在外套筒內的脫氮除碳化合物從第二單向閥擠出，同時也將蓄料箱內存有的脫氮除碳化合物抽出并送達到外套筒內，而抽送的量由柔性螺旋條被拉長程度所決定，柔性螺旋條被拉長越長，那么送達到外套筒內的脫氮除碳化合物就越多。
（發明人：潘立軍;孫偉;孫靜;王元平;申婷婷;史曉國）
