公布日：2024.02.02

申請日：2023.12.29

分類號：C02F9/00(2023.01)I;C02F3/12(2023.01)I;C02F7/00(2006.01)I;C02F1/467(2023.01)I;C02F1/78(2023.01)I

摘要

本發明涉及一體化醫療污水處理設備，屬于污水處理技術領域。一體化醫療污水處理設備，包括依次連接的調節池、好氧池、沉淀池、清水間以及電催化處理罐，好氧池的底部設置有曝氣機構，曝氣機構連接有供氣機構，沉淀池的底部通過污泥回流機構與好氧池連通，污泥回流機構包括回流罐，回流罐的頂部設置有進氣閥和出氣閥，供氣機構與進氣閥相連；出氣閥與曝氣機構相連；回流罐的底部設置有進泥單向閥和排泥單向閥，進泥單向閥與沉淀池的底部連通，排泥單向閥與好氧池的底部連通；回流罐內設置有活塞，活塞的頂部與回流罐的頂壁之間設置有彈簧。本發明采用供氣機構作為污泥回流的動力，無需設置污泥回流泵，減少了動力設備的數量，可以降低能耗。

權利要求書

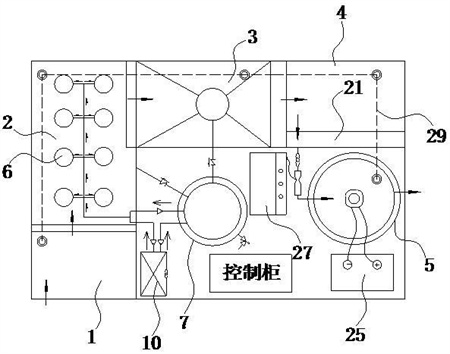

1.一體化醫療污水處理設備，包括依次連接的調節池（1）、好氧池（2）、沉淀池（3）、清水間（4）以及電催化處理罐（5），所述好氧池（2）的底部設置有曝氣機構（6），所述曝氣機構（6）連接有供氣機構（10），所述沉淀池（3）的底部通過污泥回流機構與好氧池（2）的底部連通，其特征在于：所述污泥回流機構包括回流罐（7），所述回流罐（7）的頂部設置有進氣閥（8）和出氣閥（9），所述供氣機構（10）通過第一氣管（11）與進氣閥（8）相連，供氣機構（10）通過第二氣管（12）與曝氣機構（6）相連，所述第二氣管（12）上設置有閥門（13）；所述出氣閥（9）通過第三氣管（14）與曝氣機構（6）相連；所述回流罐（7）的底部設置有進泥單向閥（16）和排泥單向閥（17），所述進泥單向閥（16）通過第一污泥管（18）與沉淀池（3）的底部連通，所述排泥單向閥（17）通過第二污泥管（19）與好氧池（2）的底部連通；所述回流罐（7）內設置有活塞（15），所述活塞（15）與回流罐（7）滑動且密封配合，所述活塞（15）的頂部與回流罐（7）的頂壁之間設置有彈簧（20）。

2.如權利要求1所述的一體化醫療污水處理設備，其特征在于：所述調節池（1）、好氧池（2）、沉淀池（3）和清水間（4）的頂部均設置有溢流堰（21）。

3.如權利要求1所述的一體化醫療污水處理設備，其特征在于：所述電催化處理罐（5）包括罐體和直流電源（25），所述罐體的底部設置有進氣口和進水口，頂部設置有出水口，所述進氣口連接有臭氧發生裝置（27），所述進水口與清水間（4）連通；所述罐體內部設置有豎直的轉軸（22），所述轉軸（22）為絕緣體，且所述轉軸（22）連接有驅動機構（26）；所述轉軸（22）上固定設置有多個水平的陰極板層（23）和水平的陽極板層（24），所述陰極板層（23）和陽極板層（24）在豎直方向上交替設置，所述陰極板層（23）通過陰極連接機構與直流電源（25）的陰極相連，所述陽極板層（24）通過陽極連接機構與直流電源（25）的陽極相連。

4.如權利要求3所述的一體化醫療污水處理設備，其特征在于：調節池（1）、好氧池（2）、沉淀池（3）、清水間（4）和罐體的頂部均通過頂板（28）封口，所述頂板（28）上設置有集氣口，所述集氣口連接有集氣管（29）。

5.如權利要求3所述的一體化醫療污水處理設備，其特征在于：每個所述陰極板層（23）包括多個呈扇形的陰極板，多個陰極板圍繞轉軸（22）均勻設置，且相鄰兩陰極板之間具有間距；每個所述陽極板層（24）包括多個呈扇形的陽極板，多個陽極板圍繞轉軸（22）均勻設置，且相鄰兩陽極板之間具有間距。

6.如權利要求3所述的一體化醫療污水處理設備，其特征在于：所述陰極板層（23）和陽極板層（24）均為圓形板，所述圓形板上設置有多個通孔。

7.如權利要求6所述的一體化醫療污水處理設備，其特征在于：所述罐體的側壁固定設置有多個清潔棒（30），所述清潔棒（30）外壁套設有毛刷筒，所述陰極板層（23）和陽極板層（24）的側面接觸毛刷筒。

8.如權利要求3所述的一體化醫療污水處理設備，其特征在于：所述陰極連接機構包括第一活動導線（31）、第一導電環（32）和第一電刷（33），所述第一導電環（32）固定設置在轉軸（22）的上端，所述第一活動導線（31）與每個陰極板層（23）相連，且第一活動導線（31）的上端與第一導電環（32）相連，所述第一電刷（33）固定設置在罐體的頂部，第一電刷（33）與第一導電環（32）滑動配合，且第一電刷（33）通過第一固定導線（34）與直流電源（25）的陰極相連；所述陽極連接機構包括第二活動導線（35）、第二導電環（36）和第二電刷（37），所述第二導電環（36）固定設置在轉軸（22）的上端，所述第二活動導線（35）與每個陽極板層（24）相連，且第二活動導線（35）的上端與第二導電環（36）相連，所述第二電刷（37）固定設置在罐體的頂部，第二電刷（37）與第二導電環（36）滑動配合，且第二電刷（37）通過第二固定導線（38）與直流電源（25）的陽極相連。

9.如權利要求8所述的一體化醫療污水處理設備，其特征在于：所述轉軸（22）為空心軸，每個陰極板層（23）和每個陽極板層（24）設置有定位片，所述定位片嵌入轉軸（22）并延伸至轉軸（22）的內孔，所述第一活動導線（31）和第二活動導線（35）均位于轉軸（22）的內孔中并與對應的定位片相連。

發明內容

本發明所要解決的技術問題是提供一種一體化醫療污水處理設備，降低設備運行能耗。

為解決上述問題，本發明采用的技術方案為：一體化醫療污水處理設備，包括依次連接的調節池、好氧池、沉淀池、清水間以及電催化處理罐，所述好氧池的底部設置有曝氣機構，所述曝氣機構連接有供氣機構，所述沉淀池的底部通過污泥回流機構與好氧池的底部連通。

所述污泥回流機構包括回流罐，所述回流罐的頂部設置有進氣閥和出氣閥，所述供氣機構通過第一氣管與進氣閥相連，供氣機構通過第二氣管與曝氣機構相連，所述第二氣管上設置有閥門；所述出氣閥通過第三氣管與曝氣機構相連；所述回流罐的底部設置有進泥單向閥和排泥單向閥，所述進泥單向閥通過第一污泥管與沉淀池的底部連通，所述排泥單向閥通過第二污泥管與好氧池的底部連通；所述回流罐內設置有活塞，所述活塞與回流罐滑動且密封配合，所述活塞的頂部與回流罐的頂壁之間設置有彈簧。

進一步地，所述調節池、好氧池、沉淀池和清水間的頂部均設置有溢流堰。

進一步地，所述電催化處理罐包括罐體和直流電源，所述罐體的底部設置有進氣口和進水口，頂部設置有出水口，所述進氣口連接有臭氧發生裝置，所述進水口與清水間連通；所述罐體內部設置有豎直的轉軸，所述轉軸為絕緣體，且所述轉軸連接有驅動機構；所述轉軸上固定設置有多個水平的陰極板層和水平的陽極板層，所述陰極板層和陽極板層在豎直方向上交替設置，所述陰極板層通過陰極連接機構與直流電源的陰極相連，所述陽極板層通過陽極連接機構與直流電源的陽極相連。

進一步地，調節池、好氧池、沉淀池、清水間和罐體的頂部均通過頂板封口，所述頂板上設置有集氣口，所述集氣口連接有集氣管。

進一步地，每個所述陰極板層包括多個呈扇形的陰極板，多個陰極板圍繞轉軸均勻設置，且相鄰兩陰極板之間具有間距；每個所述陽極板層包括多個呈扇形的陽極板，多個陽極板圍繞轉軸均勻設置，且相鄰兩陽極板之間具有間距。

進一步地，所述陰極板層和陽極板層均為圓形板，所述圓形板上設置有多個通孔。

進一步地，所述罐體的側壁固定設置有多個清潔棒，所述清潔棒外壁套設有毛刷筒，所述陰極板層和陽極板層的側面接觸毛刷筒。

進一步地，所述陰極連接機構包括第一活動導線、第一導電環和第一電刷，所述第一導電環固定設置在轉軸的上端，所述第一活動導線與每個陰極板層相連，且第一活動導線的上端與第一導電環相連，所述第一電刷固定設置在罐體的頂部，第一電刷與第一導電環滑動配合，且第一電刷通過第一固定導線與直流電源的陰極相連；所述陽極連接機構包括第二活動導線、第二導電環和第二電刷，所述第二導電環固定設置在轉軸的上端，所述第二活動導線與每個陽極板層相連，且第二活動導線的上端與第二導電環相連，所述第二電刷固定設置在罐體的頂部，第二電刷與第二導電環滑動配合，且第二電刷通過第二固定導線與直流電源的陽極相連。

進一步地，所述轉軸為空心軸，每個陰極板層和每個陽極板層設置有定位片，所述定位片嵌入轉軸并延伸至轉軸的內孔，所述第一活動導線和第二活動導線均位于轉軸的內孔中并與對應的定位片相連。

本發明的有益效果是：供氣機構將外界的空氣輸送至曝氣機構，空氣通過曝氣機構進入好氧池，提高好氧池內的氧氣濃度，以促進好氧微生物生長。此外，本發明可以將空氣通入回流罐，當空氣進入回流罐時，出氣閥關閉，會對活塞產生推力，推動活塞向下運動，將活塞下方的污泥擠入第二污泥管，污泥通過第二污泥管進入好氧池，彈簧被拉長。當活塞向下運動一段距離后，停止向回流罐通氣，出氣閥打開，進氣閥關閉，彈簧拉動活塞向上復位，將活塞上方的空氣擠入第三氣管，空氣通過第三氣管到達曝氣機構，同時由于活塞下方的壓強減小，沉淀池底部的污泥被吸入回流罐。重復上述過程，即可實現將沉淀池中的污泥輸送至好氧池。本發明采用供氣機構作為污泥回流的動力，無需設置污泥回流泵，減少了動力設備的數量，可以降低能耗。

（發明人：辜凌云;徐威;吳怡;陳強;龍泉;陳可欣;余春秀）
