公布日：2023.11.14
申請日：2023.10.11
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/52(2023.01)I;C02F1/70(2023.01)I;C02F101/22(2006.01)N;C02F103/16(2006.01)N
摘要
本發明屬于廢水處理領域，具體涉及一種連續處理的廢水多級處理裝置，包括有固定架、圓筒、導流罩和排液管等；采用本發明，具有使廢水中的沉淀留在過濾框的過濾布上，除去沉淀后的廢水位于過濾框和隔板之間，通過排液管將除去沉淀后的廢水導出收集統一處理，通過外設清理設備將過濾框過濾布上的沉淀清除收集，然后再打開驅動電機，循環往復不間斷對廢水進行處理，提升廢水處理效率的優點，解決了通過廢水池進行反應時，需要等待反應完成才能繼續后續處理，以及在翻轉廢水池倒出沉淀時，均需要暫停廢水的處理，導致廢水處理效率較低的問題。
權利要求書

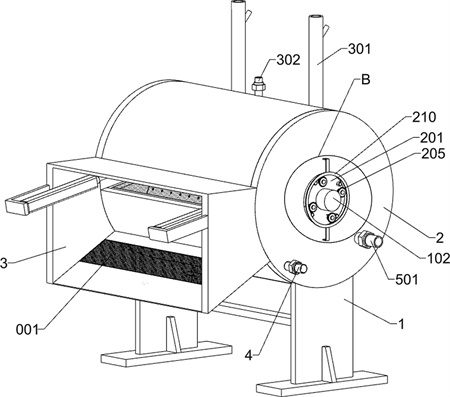

1.一種連續處理的廢水多級處理裝置，包括有固定架（1）、圓筒（2）、導流罩（3）和排液管（4）；固定架（1）上固接有圓筒（2）；圓筒（2）上開有貫穿槽，圓筒（2）上固接有導流罩（3），導流罩（3）與貫穿槽連通，導流罩（3）上設置有過濾網（001）；圓筒（2）上連通有排液管（4），排液管（4）上設置有控制閥；其特征在于：還包括有驅動電機（101）、固定桿（102）、固定盤（201）、缺齒環（210）和過濾組件；圓筒（2）前部和后部各轉動連接有一個固定盤（201）；兩個固定盤（201）之間共同固接有固定桿（102）；圓筒（2）后部固接有驅動電機（101）；驅動電機（101）輸出軸與固定桿（102）固接；圓筒（2）前部通過連接塊固接有缺齒環（210）；固定桿（102）上連接有若干個過濾組件；所有過濾組件均與固定盤（201）連接；過濾組件包括有過濾框（202）、隔板（203）、扭力彈簧軸（204）、平齒輪（205）、T形空心板（206）和彈性件（207）；固定桿（102）上固接有過濾框（202），過濾框（202）內設置有過濾布；兩個固定盤（201）之間共同連接有扭力彈簧軸（204）；扭力彈簧軸（204）上固接有平齒輪（205）；扭力彈簧軸（204）上固接有隔板（203）；隔板（203）與過濾框（202）互相貼合；隔板（203）內滑動連接有T形空心板（206）；T形空心板（206）上固接有若干個彈性件（207）；所有彈性件（207）均與隔板（203）固接；還包括有排氣閥（302）和進液組件，圓筒（2）上部和右部均連通有一個排氣閥（302），圓筒（2）上連接有若干個進液組件；進液組件包括有導液管（301）和第一進料管（303）；圓筒（2）內設置有弧形腔（003），圓筒（2）上開有若干個導液孔（004），所有導液孔（004）均與弧形腔（003）連通，圓筒（2）上固接有導液管（301），導液管（301）與弧形腔（003）連通；導液管（301）上固接并連通有第一進料管（303）；還包括有攪拌組件，兩個固定盤（201）之間共同連接有若干個攪拌組件；攪拌組件包括有電動軸（601）、第二固定板（602）和第二攪拌桿（603）；兩個固定盤（201）之間共同連接有電動軸（601）；電動軸（601）上固接有兩個第二固定板（602）；兩個第二固定板（602）之間共同固接有若干個第二攪拌桿（603）；還包括有L形板（701）、第一電動推桿（702）和刮板（703）；導流罩（3）上固接有若干個L形板（701）；每個L形板（701）上均固接有一個第一電動推桿（702）；所有第一電動推桿（702）伸縮端共同固接有刮板（703）。
2.根據權利要求1所述的一種連續處理的廢水多級處理裝置，其特征在于：還包括有罩筒（401）和導流管（402）；每個導液管（301）內均固接有一個罩筒（401），每個罩筒（401）各與一個第一進料管（303）連通；每個罩筒（401）內均固接有若干個導流管（402）。
3.根據權利要求1所述的一種連續處理的廢水多級處理裝置，其特征在于：還包括有管架（208）和噴頭（209）；每個隔板（203）內均設置有一個空腔（002），每個隔板（203）內均固接有一個管架（208），每個管架（208）各與一個隔板（203）的空腔（002）連通，每個空腔（002）各與一個T形空心板（206）連通；每個管架（208）上均連通有若干個矩形分布的噴頭（209）；同一管架（208）上的所有噴頭（209）均與對應的隔板（203）固接；每個T形空心板（206）上均開有若干個貫穿孔。
4.根據權利要求1-3任意一項所述的一種連續處理的廢水多級處理裝置，其特征在于：還包括有第二進料管（501）；圓筒（2）前部和后部均連通有一個第二進料管（501），每個第二進料管（501）上均設置有一個控制閥。
5.根據權利要求1所述的一種連續處理的廢水多級處理裝置，其特征在于：還包括有濾網架（604）；每個攪拌組件的兩個第二固定板（602）上均共同固接有一個濾網架（604）。
6.根據權利要求1所述的一種連續處理的廢水多級處理裝置，其特征在于：還包括有第三固定板（801）、第二電動推桿（802）、第四固定板（803）和輸水管（804）；導流罩（3）上固接有第三固定板（801）；第三固定板（801）上固接有第二電動推桿（802）；第二電動推桿（802）伸縮端固接有第四固定板（803）；第四固定板（803）上固接有若干個輸水管（804）；所有輸水管（804）均與圓筒（2）滑動連接。
發明內容
為了克服通過廢水池進行反應時，需要等待反應完成才能繼續后續處理，以及在翻轉廢水池倒出沉淀時，均需要暫停廢水的處理，導致廢水處理效率較低的缺點，本發明提供一種連續處理的廢水多級處理裝置。
本發明的技術方案是：一種連續處理的廢水多級處理裝置，包括有固定架、圓筒、導流罩和排液管；固定架上固接有圓筒；圓筒上開有貫穿槽，圓筒上固接有導流罩，導流罩與貫穿槽連通，導流罩上設置有過濾網；圓筒上連通有排液管，排液管上設置有控制閥；還包括有驅動電機、固定桿、固定盤、缺齒環和過濾組件；圓筒前部和后部各轉動連接有一個固定盤；兩個固定盤之間共同固接有固定桿；圓筒后部固接有驅動電機；驅動電機輸出軸與固定桿固接；圓筒前部通過連接塊固接有缺齒環；固定桿上連接有若干個過濾組件；所有過濾組件均與固定盤連接。
進一步的，過濾組件包括有過濾框、隔板、扭力彈簧軸、平齒輪、T形空心板和彈性件；固定桿上固接有過濾框，過濾框內設置有過濾布；兩個固定盤之間共同連接有扭力彈簧軸；扭力彈簧軸上固接有平齒輪；扭力彈簧軸上固接有隔板；隔板與過濾框互相貼合；隔板內滑動連接有T形空心板；T形空心板上固接有若干個彈性件；所有彈性件均與隔板固接。
進一步的，還包括有排氣閥和進液組件，圓筒上部和右部均連通有一個排氣閥，圓筒上連接有若干個進液組件；進液組件包括有導液管和第一進料管；圓筒內設置有弧形腔，圓筒上開有若干個導液孔，所有導液孔均與弧形腔連通，圓筒上固接有導液管，導液管與弧形腔連通；導液管上固接并連通有第一進料管。
進一步的，還包括有罩筒和導流管；每個導液管內均固接有一個罩筒，每個罩筒各與一個第一進料管連通；每個罩筒內均固接有若干個導流管。
進一步的，還包括有管架和噴頭；每個隔板內均設置有一個空腔，每個隔板內均固接有一個管架，每個管架各與一個隔板的空腔連通，每個空腔各與一個T形空心板連通；每個管架上均連通有若干個矩形分布的噴頭；同一管架上的所有噴頭均與對應的隔板固接；每個T形空心板上均開有若干個貫穿孔。
進一步的，還包括有第二進料管；圓筒前部和后部均連通有一個第二進料管，每個第二進料管上均設置有一個控制閥。
進一步的，還包括有攪拌組件，兩個固定盤之間共同連接有若干個攪拌組件；攪拌組件包括有電動軸、第二固定板和第二攪拌桿；兩個固定盤之間共同連接有電動軸；電動軸上固接有兩個第二固定板；兩個第二固定板之間共同固接有若干個第二攪拌桿。
進一步的，還包括有濾網架；每個攪拌組件的兩個第二固定板上均共同固接有一個濾網架。
進一步的，還包括有L形板、第一電動推桿和刮板；導流罩上固接有若干個L形板；每個L形板上均固接有一個第一電動推桿；所有第一電動推桿伸縮端共同固接有刮板。
進一步的，還包括有第三固定板、第二電動推桿、第四固定板和輸水管；導流罩上固接有第三固定板；第三固定板上固接有第二電動推桿；第二電動推桿伸縮端固接有第四固定板；第四固定板上固接有若干個輸水管；所有輸水管均與圓筒滑動連接。
有益效果是：本發明使用時實現了使廢水中的沉淀留在過濾框的過濾布上，除去沉淀后的廢水位于過濾框和隔板之間，通過排液管將除去沉淀后的廢水導出收集統一處理，通過外設清理設備將過濾框過濾布上的沉淀清除收集，然后再打開驅動電機，循環往復不間斷對廢水進行處理，提升廢水處理效率；
通過第一進料管輸送硫酸亞鐵粉末同時輸入壓縮空氣，進而使廢水通過噴頭高速噴出對過濾框上的過濾布進行反沖清洗，避免過濾布上殘留沉淀過多導致堵塞，固定桿帶動過濾框轉動同時，通過過濾框?qū)A筒內壁上殘留的沉淀刮除，避免沉淀殘留在圓筒內壁上；
通過電動軸帶動第二固定板和第二攪拌桿在廢水中往復擺動，使攪拌葉帶動第二攪拌桿轉動，進而通過攪拌葉轉動進一步對氫氧化鈣粉末和廢水進行攪拌混合，使氫氧化鈣粉末與廢水反應充分；
通過輸水管外接輸水設備，向T形空心板內輸水，進而使水通過噴頭噴出對過濾框上的過濾布進行反沖清洗，將過濾布上殘留沉淀沖下，避免過濾布上殘留沉淀過多導致堵塞，使其通過導流罩導出，清洗水通過導流罩上的過濾網時漏出，通過外設收集箱進行收集可重復利用，節約水資源。
（發明人：申鴻志）
