公布日：2024.05.07

申請日：2024.03.11

分類號：C02F3/00(2023.01)I;C02F3/30(2023.01)I

摘要

本發明屬于污水處理技術領域，具體涉及一種管狀農村生活污水廢水處理裝置，包括污水廢水降解處理機構，污水廢水降解處理機構具有多個分流管束，每個分流管束至少包括兩個分流支管，其中一個分流支管用于污水廢水的好氧處理，另一個分流支管用于污水廢水的厭氧處理；進而在分流管束的外側設置有空氣輸送組件，空氣輸送組件用于將空氣輸送給與之連接的分流支管內；在相鄰的兩個分流管束之間設置有混合組件，用于將前一個分流管束中兩個分流支管內的污水廢水混合后輸送至下一個分流管束內。本裝置能夠在污水廢水傳輸?shù)倪^程中通過多種降解方式的交替配合，使得污水廢水中的有害物質等雜質降解的更加徹底，縮短生活污水的處理周期。

權利要求書

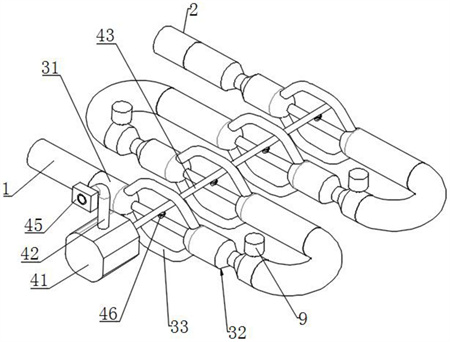

1.一種管狀農村生活污水廢水處理裝置，包括進水管道(1)和排水管道(2)，所述進水管道(1)和排水管道(2)之間設置有污水廢水降解處理機構，其特征在于，所述污水廢水降解處理機構包括：多個分流管束(3)，多個所述分流管束(3)在所述進水管道(1)和排水管道(2)之間依次首位連接，每個所述分流管束(3)至少包括兩個分流支管(33)，其中一個所述分流支管(33)用于污水廢水的好氧處理，另一個分流支管(33)用于污水廢水的厭氧處理；空氣輸送組件(4)，設置在分流管束(3)的外側，所述空氣輸送組件(4)的具有多個出氣口，多個所述出氣口與所述分流管束(3)一一對應，并且每個所述分流管束(3)中的一個分流支管(33)與一個所述出氣口連通，所述分流支管(33)與所述出氣口之間設置有單向閥(47)，所述空氣輸送組件(4)用于將空氣輸送給與之連接的分流支管(33)內；混合組件(5)，設置在相鄰的兩個所述分流管束(3)之間，所述混合組件(5)用于將前一個分流管束(3)中兩個所述分流支管(33)內的污水廢水混合后輸送至下一個分流管束(3)內。

2.根據權利要求1所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述分流管束(3)包括輸入管(31)和輸出管(32)，兩個所述分流支管(33)設置在所述輸入管(31)和輸出管(32)之間，每個所述分流支管(33)的兩端分別與所述輸入管(31)和輸出管(32)連通，所述混合組件(5)設置在所述輸出管(32)內。

3.根據權利要求2所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述混合組件(5)至少包括一個轉軸(51)，所述轉軸(51)與所述輸出管(32)內的水流方向垂直，所述轉軸(51)轉動連接在所述輸出管(32)內，所述轉軸(51)的側壁上布設有多個攪拌葉(52)。

4.根據權利要求3所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述輸出管(32)具有集流段(321)和擴散段(322)，所述集流段(321)和所述擴散段(322)的管徑相同，所述混合組件(5)設置在所述擴散段(322)內，所述集流段(321)與所述擴散段(322)之間通過轉接管(323)連通，所述轉接管(323)的管徑小于所述集流段(321)的管徑，且所述轉接管(323)上設置有加壓閥(324)，并且所述轉接管(323)面向所述混合組件(5)的一端與轉軸(51)一側的攪拌相對。

5.根據權利要求4所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述混合組件(5)中設置有多個轉軸(51)，多個所述轉軸(51)相互平行設置，所述轉接管(323)面向所述輸出管(32)的一端固連有集流罩(6)，所述集流罩(6)具有凹部，且所述集流罩(6)的凹部面向所述轉接管(323)，所述集流罩(6)的凸部設置有多個噴射管(7)，多個所述噴射管(7)與所述轉軸(51)一一對應，并且每個所述噴射管(7)的出水端與所述轉軸(51)一側的扇葉相對。

6.根據權利要求1所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述空氣輸送組件(4)包括輸氣泵(41)，所述輸氣泵(41)具有進氣管(42)和排氣管(43)，所述進氣管(42)上設置有除塵部件(45)，所述排氣管(43)連通有多個分支氣管(46)，多個分支氣管(46)與所述分流管束(3)一一對應，所述分流管束(3)中的一個分流支管(33)與所述分支氣管(46)連通，所述單向閥(47)設置在所述分支氣管(46)上。

7.根據權利要求3所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述分流管束(3)設置有三個分流支管(33)，其中一個所述分流支管(33)上設置有電解處理組件(8)，所述電解處理組件(8)用于對流經所述分流支管(33)的污水廢水進行電解降解處理。

8.根據權利要求7所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述電解處理組件(8)包括蓄電池組(81)，所述蓄電池組(81)電連接有多個電解部，所述電解部設置在所述分流支管(33)內，所述電解部具有多個陽極電板(82)和陰極電板(83)，所述陽極電板(82)和所述陰極電板(83)交替布設在所述分流支管(33)內。

9.根據權利要求8所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述轉軸(51)的一端穿出所述輸出管(32)并連接與發電機(9)的輸出軸上，所述發電機(9)與所述蓄電池組(81)連接，所述發電機(9)用于將轉軸(51)的機械能轉換為電能儲存在蓄電池組(81)內。

10.根據權利要求8所述的一種管狀農村生活污水廢水處理裝置，其特征在于，所述蓄電池組(81)還電連接有太陽能發電部件(10)，所述太陽能發電部件(10)用于將太陽能轉換電能儲存在蓄電池組(81)內。

發明內容

為了解決現有技術存在的問題，本發明的目的是提供一種管狀農村生活污水廢水處理裝置，能夠在污水廢水傳輸?shù)倪^程中實現多種降解方式的交替配合，使得污水廢水中的有害物質等雜質降解的更加徹底，縮短生活污水的處理周期。

本發明的技術方案是：

一種管狀農村生活污水廢水處理裝置，包括進水管道和排水管道，所述進水管道和排水管道之間設置有污水廢水降解處理機構，所述污水廢水降解處理機構包括：

多個分流管束，多個所述分流管束在所述進水管道和排水管道之間依次首位連接，每個所述分流管束至少包括兩個分流支管，其中一個所述分流支管用于污水廢水的好氧處理，另一個分流支管用于污水廢水的厭氧處理；

空氣輸送組件，設置在分流管束的外側，所述空氣輸送組件的具有多個出氣口，多個所述出氣口與所述分流管束一一對應，并且每個所述分流管束中的一個分流支管與一個所述出氣口連通，所述分流支管與所述出氣口之間設置有單向閥，所述空氣輸送組件用于將空氣輸送給與之連接的分流支管內；

混合組件，設置在相鄰的兩個所述分流管束之間，所述混合組件用于將前一個分流管束中兩個所述分流支管內的污水廢水混合后輸送至下一個分流管束內。

優選的，所述分流管束包括輸入管和輸出管，兩個所述分流支管設置在所述輸入管和輸出管之間，每個所述分流支管的兩端分別與所述輸入管和輸出管連通，所述混合組件設置在所述輸出管內。

優選的，所述混合組件至少包括一個轉軸，所述轉軸與所述輸出管內的水流方向垂直，所述轉軸轉動連接在所述輸出管內，所述轉軸的側壁上布設有多個攪拌葉。

優選的，所述輸出管具有集流段和擴散段，所述集流段和所述擴散段的管徑相同，所述混合組件設置在所述擴散段內，所述集流段與所述擴散段之間通過轉接管連通，所述轉接管的管徑小于所述集流段的管徑，且所述轉接管上設置有加壓閥，并且所述轉接管面向所述混合組件的一端與轉軸一側的攪拌相對。

優選的，所述混合組件中設置有多個轉軸，多個所述轉軸相互平行設置，所述轉接管面向所述輸出管的一端固連有集流罩，所述集流罩具有凹部，且所述集流罩的凹部面向所述轉接管，所述集流罩的凸部設置有多個噴射管，多個所述噴射管與所述轉軸一一對應，并且每個所述噴射管的出水端與所述轉軸一側的扇葉相對。

優選的，所述空氣輸送組件包括輸氣泵，所述輸氣泵具有進氣管和排氣管，所述進氣管上設置有除塵部件，所述排氣管連通有多個分支氣管，多個分支氣管與所述分流管束一一對應，所述分流管束中的一個分流支管與所述分支氣管連通，所述單向閥設置在所述分支氣管上。

優選的，所述分流管束設置有三個分流支管，其中一個所述分流支管上設置有電解處理組件，所述電解處理組件用于對流經所述分流支管的污水廢水進行電解降解處理。

優選的，所述電解處理組件包括蓄電池組，所述蓄電池組電連接有多個電解部，所述電解部設置在所述分流支管內，所述電解部具有多個陽極電板和陰極電板，所述陽極電板和所述陰極電板交替布設在所述分流支管內。

優選的，所述轉軸的一端穿出所述輸出管并連接與發電機的輸出軸上，所述發電機與所述蓄電池組連接，所述發電機用于將轉軸的機械能轉換為電能儲存在蓄電池組內。

優選的，所述蓄電池組還電連接有太陽能發電部件，所述太陽能發電部件用于將太陽能轉換電能儲存在蓄電池組內。

與現有技術相比，本發明的一種管狀農村生活污水廢水處理裝置，具有以下有益效果：

1、本裝置在進行污水廢水處理時，通過進水管道將污水廢水通過泵體從第一個分流管束中輸入，進而污水廢水將依次流經多個分流管束最終從排水管排至沉淀池，而在污水廢水進入分流管束后，通過分流管束將污水廢水至少分流為兩股并分別流入不同的分流支管內，當進入具有厭氧微生物的分流支管內的污水廢水實現厭氧處理；而進入具有好氧微生物的分流支管內的污水廢水，在空氣輸送組件的配合下將含有氧氣的空氣混入，實現對污水廢水的好氧處理，當兩股污水廢水各自在經過好氧和厭氧處理后又匯集至下一個分流管束內，通過第二個分流管束實現下一次的厭氧好氧循環處理，而且在經過混合組件的配合下使得前一次好氧和厭氧處理的污水廢水匯集后能夠更加充分的混合，便于在下一次好氧和厭氧處理過程能夠充分分解處理，從而通過多個串聯設置的分流管束的配合能夠更使得污水廢水分解處理的更加徹底，并且本裝置通過在污水廢水在管道內的流動過程實現多種降解方式的交替降解處理，能夠有效的縮短處理周期，提高污水廢水的處理效率；

2、本裝置還設置了電解處理組件，通過將分流管束設置為三個分流支管，從而實現好氧、厭氧以及電解的共同處理下可以有效的將污水廢水中的污染物徹底降解，使得污水廢水處理的更干凈。

（發明人：張江濤;田應瓊;李會）
