公布日：2023.11.10
申請日：2023.10.08
分類號：C02F11/13(2019.01)I
摘要
本申請涉及固體廢物處置技術領域，具體涉及一種污泥干化系統及污泥干化方法。污泥干化系統包括：第一子系統，用于采用第一干化處理方式處理第一污泥；第二子系統，用于采用第二干化處理方式處理第二污泥；第二子系統的干化處理熱源來自于火力發電廠提供的過飽和蒸氣；其中，第二污泥的含水率高于第一污泥的含水率。本申請中通過將兩種干化工藝耦合，并結合兩種干化工藝的污泥干化溫度階梯，將高溫干化工藝中的熱量回收，作為低溫干化工藝的熱源，提高了蒸氣的熱利用率，并降低了蒸氣耗量和濕污泥干化處置成本。
權利要求書
1.一種污泥干化系統，其特征在于，所述污泥干化系統包括：第一子系統，用于采用第一干化處理方式處理第一污泥；第二子系統，用于采用第二干化處理方式處理第二污泥；第二子系統的干化處理熱源來自于火力發電廠提供的過飽和蒸氣；其中，第二干化處理包括：利用過飽和蒸氣加熱第二污泥附近的空氣，第二污泥吸收被加熱的空氣中的熱量后蒸發出水蒸氣得到干污泥，蒸發出的水蒸氣與被加熱的空氣共同構成乏汽；第一子系統的干化處理熱源來自于乏汽中的余熱；所述第二污泥的含水率高于第一污泥的含水率。
2.根據權利要求1所述的污泥干化系統，其特征在于，所述第一子系統包括：帶式干化機，用于采用第一干化處理方式處理第一污泥，以得到干污泥；熱水循環管路，用于為帶式干化機提供熱源；所述第二子系統包括：圓盤干化機，用于采用第二干化處理方式處理第二污泥，以得到干污泥；一級換熱器，用于利用乏汽中的熱量加熱熱水循環管路中的介質。
3.根據權利要求2所述的污泥干化系統，其特征在于，所述帶式干化機包括：干燥室，用于為干化處理第一污泥提供處理場所；所述第一子系統還包括：第一除濕設備，用于在干化處理第一污泥的過程中，令干燥室中的濕度維持在預設范圍內。
4.根據權利要求3所述的污泥干化系統，其特征在于，所述第一除濕設備包括：抽氣裝置，用于定時抽取干燥室中的空氣；冷凝裝置，用于對抽氣裝置抽取的空氣進行冷凝處理，使空氣中的水蒸氣液化以實現維持干燥室中的濕度在預設范圍內的目的。
5.根據權利要求2所述的污泥干化系統，其特征在于，所述第二子系統還包括：除塵器，用于去除乏汽中的灰塵。
6.根據權利要求2所述的污泥干化系統，其特征在于，所述第二子系統還包括：第二除濕設備，用于去除乏汽中多余的水分。
7.根據權利要求2所述的污泥干化系統，其特征在于，所述污泥干化系統還包括：干泥倉，用于儲存干污泥。
8.一種污泥干化方法，其特征在于，所述方法包括：采用第一干化處理方式處理第一污泥；采用第二干化處理方式處理第二污泥；其中，第二干化處理方式的干化處理熱源來自于火力發電廠提供的過飽和蒸氣；第二干化處理包括：利用過飽和蒸氣加熱第二污泥附近的空氣，第二污泥吸收被加熱的空氣中的熱量后蒸發出水蒸氣得到干污泥，蒸發出的水蒸氣與被加熱的空氣共同構成乏汽；第一干化處理方式的干化處理熱源來自乏汽中的余熱；所述第二污泥的含水率高于第一污泥的含水率。9.根據權利要求8所述的污泥干化方法，其特征在于，所述第一干化處理包括：利用乏汽加熱第一污泥附近的空氣，第一污泥吸收被加熱的空氣中的熱量后蒸發出水蒸氣得到干污泥；其中，乏汽不與第一污泥直接接觸。
10.根據權利要求8所述的污泥干化方法，其特征在于，所述干污泥的含水率低于40%。
發明內容
本申請實施例的目的是提供污一種泥干化系統及污泥干化方法，以提高蒸氣的熱利用率，降低蒸氣耗量和濕污泥干化處置成本。
為了實現上述目的，本申請第一方面提供一種污泥干化系統，所述污泥干化系統包括：第一子系統，用于采用第一干化處理方式處理第一污泥；第二子系統，用于采用第二干化處理方式處理第二污泥；其中，第二子系統的干化處理熱源來自于火力發電廠提供的過飽和蒸氣；其中，第二干化處理包括：利用過飽和蒸氣加熱第二污泥附近的空氣，第二污泥吸收被加熱的空氣中的熱量后蒸發出水蒸氣得到干污泥，蒸發出的水蒸氣與被加熱的空氣共同構成乏汽；第一子系統的干化處理熱源來自于第二子系統干化處理污泥后的余熱；所述第二污泥的含水率高于第一污泥的含水率。

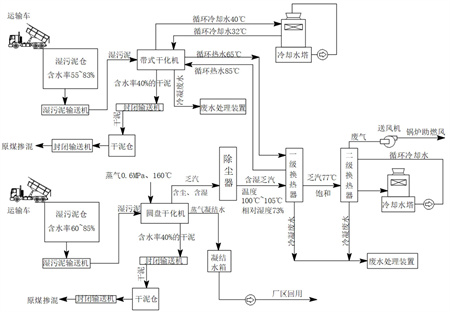

基于第一方面，在本申請一些實施例中，所述第一子系統包括：帶式干化機，用于采用第一干化處理方式處理第一污泥，以得到干污泥；熱水循環管路，用于為帶式干化機提供熱源；所述第二子系統包括：圓盤干化機，用于采用第二干化處理方式處理第二污泥，以得到干污泥；一級換熱器，用于利用乏汽中的熱量加熱熱水循環管路中的介質。
基于第一方面，在本申請一些實施例中，所述帶式干化機包括：干燥室，用于為干化處理第一污泥提供處理場所；所述第一子系統還包括：第一除濕設備，用于在干化處理第一污泥的過程中，令干燥室中的濕度維持在預設范圍內。
基于第一方面，在本申請一些實施例中，所述第一除濕設備包括：抽氣裝置，用于定時抽取干燥室中的空氣；冷凝裝置，用于對抽氣裝置抽取的空氣進行冷凝處理，使空氣中的水蒸氣液化以實現維持干燥室中的濕度在預設范圍內的目的。
基于第一方面，在本申請一些實施例中，所述第二子系統還包括：除塵器，用于去除乏汽中的灰塵。
基于第一方面，在本申請一些實施例中，所述第二子系統還包括：第二除濕設備，用于去除乏汽中多余的水分。
基于第一方面，在本申請一些實施例中，所述污泥干化系統還包括：干泥倉，用于儲存干污泥。
第二方面，本申請?zhí)峁┮环N污泥干化方法，所述方法包括：采用第一干化處理方式處理第一污泥；采用第二干化處理方式處理第二污泥；其中，第二干化處理方式的干化處理熱源來自于火力發電廠提供的過飽和蒸氣；第二干化處理包括：利用過飽和蒸氣加熱第二污泥附近的空氣，第二污泥吸收空氣中的熱量后蒸發出水蒸氣得到干污泥，水蒸氣與被加熱的空氣共同構成乏汽；第一干化處理方式的干化處理熱源來自于乏汽中的余熱；所述第二含水率高于第一含水率。
基于第二方面，在本申請一些實施例中，所述第一污泥的含水率的取值范圍為55~83%。
基于第二方面，在本申請一些實施例中，所述第二污泥的含水率的取值范圍為60~85%；基于第二方面，在本申請一些實施例中，所述第一干化處理包括：利用乏汽加熱第一污泥附近的空氣，第一污泥吸收被加熱的空氣中的熱量后蒸發出水蒸氣得到干污泥；其中，乏汽不與第一污泥直接接觸。
基于第二方面，在本申請一些實施例中，所述干污泥的含水率低于40%。
本申請?zhí)峁┑奈勰喔苫到y(tǒng)及方法至少具備以下有益效果：本方案通過將兩種干化工藝耦合（例如高溫蒸氣圓盤干化工藝和低溫帶式干化工藝），結合兩種干化工藝的污泥干化溫度階梯，將高溫蒸氣圓盤干化工藝中高溫含濕乏汽的熱量回收，作為低溫帶式干化工藝熱水循環系統的熱源，進行熱量回收利用，提高熱的利用率，最終達到節約蒸氣耗量，降低污泥干化處置成本。
（發明人：張芳;李曉金;侯波;文華;孫立明;貝保輝;孫磊）
