公布日：2023.11.10
申請日：2023.09.18
分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F3/34(2023.01)I;C02F3/32(2023.01)I;C02F3/00(2023.01)I
摘要
本發明公開了一種輕污染水治理模塊裝置及其方法，本發明涉及輕污染水治理技術領域，包括曝氣管，所述曝氣管上開設有安裝孔，所述安裝孔的內壁固定連接有安裝座，所述安裝座的內壁滑動連接有連接環，所述連接環的外壁上側固定連接有生態帶，所述生態帶上開設有若干曝氣孔，所述曝氣管的內部設置有除泥機構，所述生態帶的內部設置有撞擊機構，所述除泥機構包括安裝組件以及安裝組件上的傳動桿、轉環，所述轉環、傳動桿皆可進行旋轉，本發明通過設置有震動機構，使生態帶旋轉時，可通過連接環傳導的震動帶動其震動，進而使生態帶表面粘附的污泥被震落，達到更好的去除效果，具有實用性強和防止污泥粘附過多影響曝氣的特點。
權利要求書

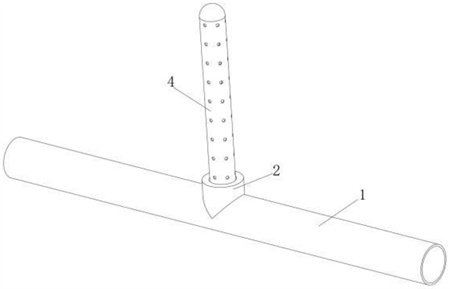

1.一種輕污染水治理模塊裝置，包括曝氣管(1)，其特征在于：所述曝氣管(1)上開設有安裝孔，所述安裝孔的內壁固定連接有安裝座(2)，所述安裝座(2)的內壁滑動連接有連接環(3)，所述連接環(3)的外壁上側固定連接有生態帶(4)，所述生態帶(4)上開設有若干曝氣孔(5)，所述曝氣管(1)的內部設置有除泥機構(6)，所述生態帶(4)的內部設置有撞擊機構(7)；其中，所述除泥機構(6)包括安裝組件以及安裝組件上的傳動桿(606)、轉環(608)，所述轉環(608)、傳動桿(606)皆可進行旋轉，且所述轉環(608)旋轉時可帶動連接環(3)進行旋轉。
2.根據權利要求1所述的一種輕污染水治理模塊裝置，其特征在于：所述安裝組件包括安裝架(601)，所述安裝架(601)的一端與連接環(3)的內圈外壁固定連接，所述安裝架(601)的中部為環狀結構，且所述安裝架(601)的中部環狀結構內壁接觸有轉桿(602)，所述轉桿(602)的下端固定連接有扇葉(603)，所述轉桿(602)的外壁下部通過軸承轉動連接有滑座(604)，所述滑座(604)的外壁上側固定連接有第一彈簧(605)，所述第一彈簧(605)的上端與安裝架(601)的下表面固定連接，所述轉桿(602)的上端與傳動桿(606)的下表面固定連接，所述轉環(608)位于傳動桿(606)的上側，且所述轉環(608)的下表面固定連接有擋塊(609)，所述轉環(608)的外壁固定連接有連接架(607)，所述連接架(607)的外壁與連接環(3)的外壁固定連接，所述連接環(3)上還設置有震動機構(610)。
3.根據權利要求2所述的一種輕污染水治理模塊裝置，其特征在于：所述傳動桿(606)的長度大于轉環(608)的直徑，所述擋塊(609)為固定連接在轉環(608)下側的凸塊。
4.根據權利要求3所述的一種輕污染水治理模塊裝置，其特征在于：所述連接環(3)的外圈上表面與安裝座(2)的內壁上側不接觸，所述連接環(3)的外圈上表面固定連接有第一凸塊(103)，所述安裝座(2)的內壁上表面位于第一凸塊(103)的上側處固定連接有第二凸塊(104)，所述第一凸塊(103)、第二凸塊(104)不接觸，所述連接環(3)的下表面通過軸承轉動連接有連接片(101)，所述連接片(101)的下側固定連接有第二彈簧(102)，所述第二彈簧(102)的下端與曝氣管(1)的內壁固定連接。
5.根據權利要求4所述的一種輕污染水治理模塊裝置，其特征在于：所述第一凸塊(103)的上側到第二凸塊(104)下側之間的距離小于傳動桿(606)的上側到轉環(608)下側的距離，且所述第一凸塊(103)、第二凸塊(104)的數量均為十個，十個所述第一凸塊(103)、第二凸塊(104)呈環狀均勻設置。
6.根據權利要求5所述的一種輕污染水治理模塊裝置，其特征在于：所述撞擊機構(7)包括球囊(701)，所述球囊(701)為空心氣囊，所述球囊(701)的外壁固定連接有固定環(702)，所述固定環(702)的外壁固定連接有拉繩(703)，所述拉繩(703)的一端與生態帶(4)的內壁固定連接，所述球囊(701)為柔性材質。
7.一種輕污染水治理方法，其特征在于：在要治理的河道中選取一段，根據水質和流量設置生態帶生物反應區，在河道底部鋪設曝氣管(1)，隨后在曝氣管(1)上安裝若干安裝座(2)、連接環(3)、生態帶(4)、曝氣孔(5)除泥機構(6)和撞擊機構(7)，并且在生物反應區的下游設置沉淀區，將生物反應區的剩余污泥沉淀并排出河底，至污泥脫水間拖泥后外運，隨后將沉淀區的下游設置人工濕地，濕地填料采用吸附緩釋填料，這樣可在溫度較高的季節利用植物的生長吸附水中的營養物質，在溫度較低的冬季，充分利用濕地填料的吸附作用，進一步去除水中的污染物。
發明內容
本發明的目的在于提供一種輕污染水治理模塊裝置及其方法，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種輕污染水治理模塊裝置，包括曝氣管，所述曝氣管上開設有安裝孔，所述安裝孔的內壁固定連接有安裝座，所述安裝座的內壁滑動連接有連接環，所述連接環的外壁上側固定連接有生態帶，所述生態帶上開設有若干曝氣孔，所述曝氣管的內部設置有除泥機構，所述生態帶的內部設置有撞擊機構；
所述除泥機構包括安裝組件以及安裝組件上的傳動桿、轉環，所述轉環、傳動桿皆可進行旋轉，且所述轉環旋轉時可帶動連接環進行旋轉。
根據上述技術方案，所述安裝組件包括安裝架，所述安裝架的一端與連接環的內圈外壁固定連接，所述安裝架的中部為環狀結構，且所述安裝架的中部環狀結構內壁接觸有轉桿，所述轉桿的下端固定連接有扇葉，所述轉桿的外壁下部通過軸承轉動連接有滑座，所述滑座的外壁上側固定連接有第一彈簧，所述第一彈簧的上端與安裝架的下表面固定連接，所述轉桿的上端與傳動桿的下表面固定連接，所述轉環位于傳動桿的上側，且所述轉環的下表面固定連接有擋塊，所述轉環的外壁固定連接有連接架，所述連接架的外壁與連接環的外壁固定連接，所述連接環上還設置有震動機構。
根據上述技術方案，所述傳動桿的長度大于轉環的直徑，所述擋塊為固定連接在轉環下側的凸塊。
根據上述技術方案，所述連接環的外圈上表面與安裝座的內壁上側不接觸，所述連接環的外圈上表面固定連接有第一凸塊，所述安裝座的內壁上表面位于第一凸塊的上側處固定連接有第二凸塊，所述第一凸塊、第二凸塊不接觸，所述連接環的下表面通過軸承轉動連接有連接片，所述連接片的下側固定連接有第二彈簧，所述第二彈簧的下端與曝氣管的內壁固定連接。
根據上述技術方案，所述第一凸塊的上側到第二凸塊下側之間的距離小于傳動桿的上側到轉環下側的距離，且所述第一凸塊、第二凸塊的數量均為十個，十個所述第一凸塊、第二凸塊呈環狀均勻設置。
根據上述技術方案，所述撞擊機構包括球囊，所述球囊為空心氣囊，所述球囊的外壁固定連接有固定環，所述固定環的外壁固定連接有拉繩，所述拉繩的一端與生態帶的內壁固定連接，所述球囊為柔性材質。
一種輕污染水治理方法，在要治理的河道中選取一段，根據水質和流量設置生態帶生物反應區，在河道底部鋪設曝氣管，隨后在曝氣管上安裝若干安裝座、連接環、生態帶、曝氣孔除泥機構和撞擊機構，并且在生物反應區的下游設置沉淀區，將生物反應區的剩余污泥沉淀并排出河底，至污泥脫水間拖泥后外運，隨后將沉淀區的下游設置人工濕地，濕地填料采用吸附緩釋填料，這樣可在溫度較高的季節利用植物的生長吸附水中的營養物質，在溫度較低的冬季，充分利用濕地填料的吸附作用，進一步去除水中的污染物。
與現有技術相比，本發明所達到的有益效果是：
通過設置有曝氣管、連接環、生態帶等結構，使本裝置可進行長時間穩定曝氣，進而有助于河道治理；
通過設置有除泥機構，使本裝置在清除生態帶表面污泥時，可快速帶動生態帶旋轉，進而便于生態帶表面污泥脫落；
通過設置有震動機構，使生態帶旋轉時，可通過連接環傳導的震動帶動其震動，進而使生態帶表面粘附的污泥被震落，達到更好的去除效果；
通過設置有撞擊機構，使氣流快速通過生態帶的內部時，加大生態帶的形變量，并且使撞擊機構在生態帶內部晃動撞擊生態帶的內壁，使生態帶上的污泥更容易被去除。
（發明人：陰艷華;杜曉麗;王蘭;丁柳;黃志鵬;李寶輝）
