公布日：2023.10.27

申請日：2023.08.10

分類號：C02F1/52(2023.01)I;C02F103/10(2006.01)N

摘要

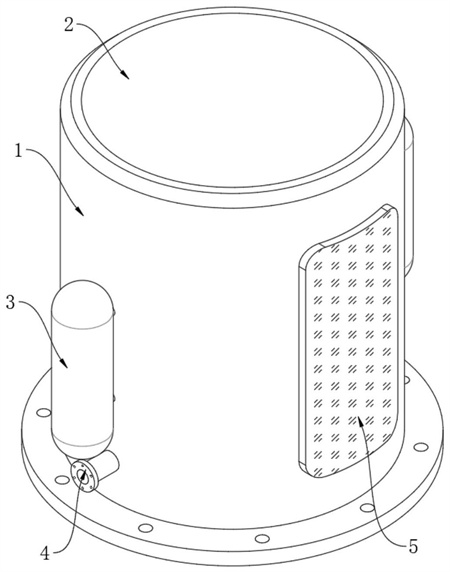

本發明涉及礦山污水處理技術領域，具體是一種礦山酸性廢水處理設備，包括沉淀處理罐，所述沉淀處理罐上固定安裝有進水管和出水管，還包括：廢水處理筒，所述廢水處理筒固定安裝在所述沉淀處理罐內，且所述廢水處理筒上還固定安裝有兩塊L型支撐板，兩塊所述L型支撐板上均設有驅動件；以及廢水處理機構，所述廢水處理機構分別與所述沉淀處理罐和廢水處理筒相連接，并與所述驅動件相連接，其中，廢水處理機構包括有自適應升降組件和加藥組件；本發明礦山酸性廢水處理設備及處理方法，以便于根據每批次處理的廢水量，投放不同的化學藥劑，以滿足實際的需求，提高了設備的實用性和靈活性，避免出現廢水處理不充分或化學藥劑浪費的問題。

權利要求書

1.一種礦山酸性廢水處理設備，包括沉淀處理罐，所述沉淀處理罐上固定安裝有進水管和出水管，其特征在于，還包括：廢水處理筒，所述廢水處理筒固定安裝在所述沉淀處理罐內，并分別與所述進水管和出水管相連接，且所述廢水處理筒上還固定安裝有兩塊L型支撐板，兩塊所述L型支撐板上均設有驅動件；以及廢水處理機構，所述廢水處理機構分別與所述沉淀處理罐和廢水處理筒相連接，并與所述驅動件相連接，其中，廢水處理機構包括有自適應升降組件和加藥組件；所述自適應升降組件分別與所述沉淀處理罐和驅動件相連接，所述加藥組件分別與所述廢水處理筒和驅動件相連接，并與所述L型支撐板相連接。

2.根據權利要求1所述的礦山酸性廢水處理設備，其特征在于，還包括：防護蓋，所述防護蓋可拆卸安裝在所述沉淀處理罐的頂部上；以及透明玻璃板，所述透明玻璃板固定安裝在所述沉淀處理罐的側壁上，并正對所述自適應升降組件安裝。

3.根據權利要求1或2所述的礦山酸性廢水處理設備，其特征在于，所述自適應升降組件包括：伸縮件，所述伸縮件固定安裝在所述沉淀處理罐的內壁上；升降支架，所述升降支架與所述伸縮件的輸出端固定連接；以及自動調節單元，所述自動調節單元分別與所述升降支架和驅動件相連接。

4.根據權利要求3所述的礦山酸性廢水處理設備，其特征在于，所述自動調節單元包括：旋轉軸，所述旋轉軸轉動安裝在所述升降支架上；傳動齒輪，所述傳動齒輪與所述旋轉軸固定連接，且所述傳動齒輪的兩側分別嚙合連接有兩根自調節齒條，兩根所述自調節齒條分別與兩套所述驅動件相連接；以及復位擋桿，所述復位擋桿與所述L型支撐板固定連接，并與所述自調節齒條可分離連接。

5.根據權利要求4所述的礦山酸性廢水處理設備，其特征在于，還包括：支撐指示盤，所述支撐指示盤的一端與所述升降支架固定連接，支撐指示盤的另一端套設在所述旋轉軸上，并與所述旋轉軸轉動連接；以及指針，所述指針固定安裝在所述旋轉軸上，并與所述支撐指示盤相配合安裝。

6.根據權利要求4或5所述的礦山酸性廢水處理設備，其特征在于，所述驅動件包括有滑動槽口、阻尼滑塊、導軌和卡接連桿，所述滑動槽口開設于所述L型支撐板上，且所述滑動槽口的數量為兩個，兩個所述滑動槽口的長度不同；所述導軌固定安裝在所述L型支撐板上，導軌上滑動安裝有阻尼滑塊，所述阻尼滑塊與所述自調節齒條固定連接，且所述阻尼滑塊上還固定安裝有卡接連桿；所述卡接連桿插裝在所述滑動槽口內，并與所述滑動槽口滑動連接，且所述卡接連桿還與所述加藥組件相連接。

7.根據權利要求6所述的礦山酸性廢水處理設備，其特征在于，所述加藥組件包括：藥劑罐，所述藥劑罐固定安裝在所述沉淀處理罐上；加藥筒，所述加藥筒與所述L型支撐板固定連接，且所述加藥筒通過進藥管與所述藥劑罐相連接；調節閥體，所述調節閥體與所述自適應升降組件相連接，并通過加藥管與所述加藥筒相連接，且所述調節閥體上還安裝有連接管，所述連接管上固定安裝有弧形噴藥板，所述弧形噴藥板位于所述廢水處理筒內；伸縮桿二，所述伸縮桿二的一端滑動安裝在所述加藥筒內，伸縮桿二的另一端與所述驅動件相連接；以及加藥調節單元，所述加藥調節組件分別與所述廢水處理筒和L型支撐板相連接，并與所述驅動件相連接，其中，加藥調節單元包括有水位檢測模塊和平衡模塊；所述水位檢測模塊分別與所述廢水處理筒和驅動件相連接，所述平衡模塊分別與所述L型支撐板和水位檢測模塊相連接。

8.根據權利要求7所述的礦山酸性廢水處理設備，其特征在于，所述水位檢測模塊包括：推拉彎桿，所述推拉彎桿的一端與所述伸縮桿二對應的驅動件相連接，推拉彎桿的另一端固定安裝有定位筒；立柱，所述立柱固定安裝在所述廢水處理筒的中部，且所述立柱上開設有限位卡槽；浮板，所述浮板套設在所述立柱上，并與所述立柱滑動連接，且所述浮板還通過滑動卡條與所述限位卡槽卡裝連接；以及缺口，所述缺口開設于所述浮板上，且所述缺口還與所述定位筒可分離連接。

9.根據權利要求8所述的礦山酸性廢水處理設備，其特征在于，所述平衡模塊包括：平衡充氣筒，所述平衡充氣筒固定安裝在另一套所述L型支撐板上；伸縮桿一，所述伸縮桿一的一端與所述平衡充氣筒滑動連接，伸縮桿一的另一端與另一套所述驅動件相連接；進氣管和充氣軟管，所述進氣管和充氣軟管均與所述平衡充氣筒固定連接，且所述充氣軟管的一端還與所述浮板相連接；以及氣囊一和氣囊二，所述氣囊一和氣囊二分別位于所述滑動卡條和缺口內，且所述氣囊一和氣囊二均與所述充氣軟管相連通，其中，所述氣囊二還與所述定位筒可分離連接。

10.一種礦山酸性廢水處理方法，采用如權利要求1-9任意一項所述的礦山酸性廢水處理設備，其特征在于，包括以下步驟：步驟1、從前一工序流出的礦山廢水經進水管進入至廢水處理筒內，隨著礦山廢水的水位升高，在浮力作用下，浮板在立柱上向上滑動；步驟2、在浮板停止上移后，啟動伸縮件，通過升降支架帶動傳動齒輪上移，并同時帶動兩根自調節齒條上移，在自調節齒條上移的過程中，通過驅動件帶動伸縮桿一和伸縮桿二同步上移；步驟3、在伸縮桿一和伸縮桿二上移的過程中，藥劑罐內的化學藥劑經進藥管進入加藥筒內，平衡充氣筒內的空氣經充氣軟管逐漸進入氣囊一和氣囊二內，隨著驅動件推動推拉彎桿和定位筒持續上移，在定位筒與氣囊二接觸時，伸縮桿一和伸縮桿二停止上移；步驟4、啟動伸縮件經驅動件同時向下拉動伸縮桿一和伸縮桿二，平衡充氣筒逐漸將氣囊一和氣囊二內的空氣抽出的同時，加藥筒內的化學藥劑經加藥管和調節閥體向弧形噴藥板內輸送，并持續向廢水處理筒內噴射與礦山廢水混合，直至兩根自調節齒條下移與兩個復位擋桿接觸時，兩根自調節齒條恢復至原位；步驟5、礦山廢水與化學藥劑充分混合后進入沉淀區進行泥水分離，經泥水分離后得到的水體和污泥分別進行后續處理。

發明內容

本發明的目的在于提供一種礦山酸性廢水處理設備及處理方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種礦山酸性廢水處理設備，包括沉淀處理罐，所述沉淀處理罐上固定安裝有進水管和出水管，還包括：廢水處理筒，所述廢水處理筒固定安裝在所述沉淀處理罐內，并分別與所述進水管和出水管相連接，且所述廢水處理筒上還固定安裝有兩塊L型支撐板，兩塊所述L型支撐板上均設有驅動件；以及廢水處理機構，所述廢水處理機構分別與所述沉淀處理罐和廢水處理筒相連接，并與所述驅動件相連接，其中，廢水處理機構包括有自適應升降組件和加藥組件；所述自適應升降組件分別與所述沉淀處理罐和驅動件相連接，所述加藥組件分別與所述廢水處理筒和驅動件相連接，并與所述L型支撐板相連接。

作為本發明進一步的方案：還包括：防護蓋，所述防護蓋可拆卸安裝在所述沉淀處理罐的頂部上；以及透明玻璃板，所述透明玻璃板固定安裝在所述沉淀處理罐的側壁上，并正對所述自適應升降組件安裝。

作為本發明進一步的方案：所述自適應升降組件包括：伸縮件，所述伸縮件固定安裝在所述沉淀處理罐的內壁上；升降支架，所述升降支架與所述伸縮件的輸出端固定連接；以及自動調節單元，所述自動調節單元分別與所述升降支架和驅動件相連接。

作為本發明進一步的方案：所述自動調節單元包括：旋轉軸，所述旋轉軸轉動安裝在所述升降支架上；傳動齒輪，所述傳動齒輪與所述旋轉軸固定連接，且所述傳動齒輪的兩側分別嚙合連接有兩根自調節齒條，兩根所述自調節齒條分別與兩套所述驅動件相連接；以及復位擋桿，所述復位擋桿與所述L型支撐板固定連接，并與所述自調節齒條可分離連接。

作為本發明進一步的方案：還包括：支撐指示盤，所述支撐指示盤的一端與所述升降支架固定連接，支撐指示盤的另一端套設在所述旋轉軸上，并與所述旋轉軸轉動連接；以及指針，所述指針固定安裝在所述旋轉軸上，并與所述支撐指示盤相配合安裝。

作為本發明進一步的方案：所述驅動件包括有滑動槽口、阻尼滑塊、導軌和卡接連桿，所述滑動槽口開設于所述L型支撐板上，且所述滑動槽口的數量為兩個，兩個所述滑動槽口的長度不同；所述導軌固定安裝在所述L型支撐板上，導軌上滑動安裝有阻尼滑塊，所述阻尼滑塊與所述自調節齒條固定連接，且所述阻尼滑塊上還固定安裝有卡接連桿；所述卡接連桿插裝在所述滑動槽口內，并與所述滑動槽口滑動連接，且所述卡接連桿還與所述加藥組件相連接。

作為本發明進一步的方案：所述加藥組件包括：藥劑罐，所述藥劑罐固定安裝在所述沉淀處理罐上；加藥筒，所述加藥筒與所述L型支撐板固定連接，且所述加藥筒通過進藥管與所述藥劑罐相連接；調節閥體，所述調節閥體與所述自適應升降組件相連接，并通過加藥管與所述加藥筒相連接，且所述調節閥體上還安裝有連接管，所述連接管上固定安裝有弧形噴藥板，所述弧形噴藥板位于所述廢水處理筒內；伸縮桿二，所述伸縮桿二的一端滑動安裝在所述加藥筒內，伸縮桿二的另一端與所述驅動件相連接；以及加藥調節單元，所述加藥調節組件分別與所述廢水處理筒和L型支撐板相連接，并與所述驅動件相連接，其中，加藥調節單元包括有水位檢測模塊和平衡模塊；所述水位檢測模塊分別與所述廢水處理筒和驅動件相連接，所述平衡模塊分別與所述L型支撐板和水位檢測模塊相連接。

作為本發明進一步的方案：所述水位檢測模塊包括：推拉彎桿，所述推拉彎桿的一端與所述伸縮桿二對應的驅動件相連接，推拉彎桿的另一端固定安裝有定位筒；立柱，所述立柱固定安裝在所述廢水處理筒的中部，且所述立柱上開設有限位卡槽；浮板，所述浮板套設在所述立柱上，并與所述立柱滑動連接，且所述浮板還通過滑動卡條與所述限位卡槽卡裝連接；以及缺口，所述缺口開設于所述浮板上，且所述缺口還與所述定位筒可分離連接。

作為本發明進一步的方案：所述平衡模塊包括：平衡充氣筒，所述平衡充氣筒固定安裝在另一套所述L型支撐板上；伸縮桿一，所述伸縮桿一的一端與所述平衡充氣筒滑動連接，伸縮桿一的另一端與另一套所述驅動件相連接；進氣管和充氣軟管，所述進氣管和充氣軟管均與所述平衡充氣筒固定連接，且所述充氣軟管的一端還與所述浮板相連接；以及氣囊一和氣囊二，所述氣囊一和氣囊二分別位于所述滑動卡條和缺口內，且所述氣囊一和氣囊二均與所述充氣軟管相連通，其中，所述氣囊二還與所述定位筒可分離連接。

一種礦山酸性廢水處理方法，其采用上述所述的礦山酸性廢水處理設備，包括以下步驟：步驟1、從前一工序流出的礦山廢水經進水管進入至廢水處理筒內，隨著礦山廢水的水位升高，在浮力作用下，浮板在立柱上向上滑動；步驟2、在浮板停止上移后，啟動伸縮件，通過升降支架帶動傳動齒輪上移，并同時帶動兩根自調節齒條上移，在自調節齒條上移的過程中，通過驅動件帶動伸縮桿一和伸縮桿二同步上移；步驟3、在伸縮桿一和伸縮桿二上移的過程中，藥劑罐內的化學藥劑經進藥管進入加藥筒內，平衡充氣筒內的空氣經充氣軟管逐漸進入氣囊一和氣囊二內，隨著驅動件推動推拉彎桿和定位筒持續上移，在定位筒與氣囊二接觸時，伸縮桿一和伸縮桿二停止上移；步驟4、啟動伸縮件經驅動件同時向下拉動伸縮桿一和伸縮桿二，平衡充氣筒逐漸將氣囊一和氣囊二內的空氣抽出的同時，加藥筒內的化學藥劑經加藥管和調節閥體向弧形噴藥板內輸送，并持續向廢水處理筒內噴射與礦山廢水混合，直至兩根自調節齒條下移與兩個復位擋桿接觸時，兩根自調節齒條恢復至原位；步驟5、礦山廢水與化學藥劑充分混合后進入沉淀區進行泥水分離，經泥水分離后得到的水體和污泥分別進行后續處理。

與現有技術相比，本發明的有益效果是：在對礦山廢水處理過程中，首先，將防護蓋打開，并將被其他工序處理的廢水經進水管進入至廢水處理筒內，當需要處理的廢水完全進入廢水處理筒內后，然后，啟動自適應升降組件，隨著自適應升降組件的上移，可使加藥組件內進入一定量的化學藥劑，并使化學藥劑的量根據廢水處理筒內礦山廢水的水位通過自適應升降組件進行自動匹配，以便于根據每批次處理的廢水量，投放不同的化學藥劑，以滿足實際的需求，提高了設備的實用性和靈活性，避免出現廢水處理不充分或化學藥劑浪費的問題，為工作人員提供了便利，值得推廣。

（發明人：宋政文;王雨龍;朱國燕;張龍;姚溪蕊;劉雪瑩）
