公布日：2024.04.05

申請日：2023.06.26

分類號：C02F7/00(2006.01)I;C02F1/00(2023.01)I;B01D53/047(2006.01)I;B01D46/00(2022.01)I;C02F9/00(2023.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N

摘要

本發明公開了一種一體化智能調控型污水處理系統,包括作業平臺和設置于作業平臺上的智能工控箱、初段進水罐、曝氣處理單元和供氣單元，曝氣處理單元包括有曝氣作業箱、位于曝氣作業箱下端的污泥排放電動閥門、位于曝氣作業箱側壁并呈貫穿設置的氧濃度傳感裝置、位于曝氣作業箱頂部并呈貫穿設置的水位監測裝置、位于曝氣作業箱底部并連接污泥排放電動閥門的沉淀底殼結構、位于曝氣作業箱靠近供氣單元一端的側壁下部并呈貫穿設置的總進氣管。本申請使得污水在進行處理時，能夠在一體化設備的集中處理優勢上減少污水分散處理的成本，確保污水處理階段能夠較好的完成曝氣處理工作，尤其是處于高原山區農村的環境下，為污水處理提供了較好的作業保障。

權利要求書

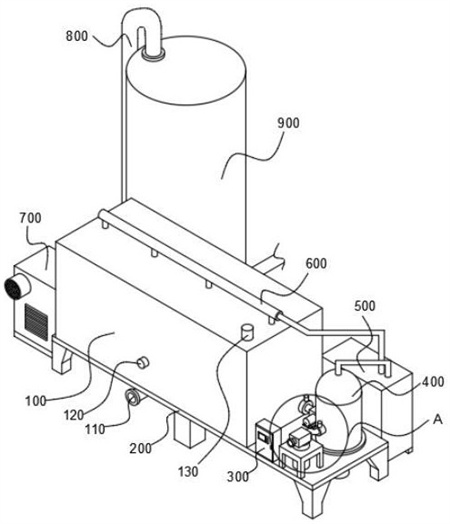

1.一種一體化智能調控型污水處理系統,包括作業平臺（200）和設置于作業平臺（200）上的曝氣處理單元和供氣單元（700），其特征在于,所述曝氣處理單元包括有曝氣作業箱（100）、位于曝氣作業箱（100）下端的污泥排放電動閥門（111）、位于曝氣作業箱（100）側壁并呈貫穿設置的氧濃度傳感裝置（120）、位于曝氣作業箱（100）頂部并呈貫穿設置的水位監測裝置（130）、位于曝氣作業箱（100）底部并連接污泥排放電動閥門（111）的沉淀底殼結構（140）、位于曝氣作業箱（100）靠近供氣單元（700）一端的側壁下部并呈貫穿設置的總進氣管（150），所述總進氣管（150）貫穿至曝氣作業箱（100）內部連接有目字曝氣管組（160），所述目字曝氣管組（160）上端均勻分布連接有噴氣嘴（170）；所述供氣單元（700）包括有機組外殼（710）以及設置于機組外殼（710）內底部的氣體壓縮機組（760），所述氣體壓縮機組（760）出氣端連接總進氣管（150），進氣端通過氣體管道連接有集氣罐（750），所述集氣罐（750）頂部可拆卸連接有氧氣分子篩裝置（740），所述氧氣分子篩裝置（740）頂部設有進氣喉管（730），所述進氣喉管（730）另一端貫穿機組外殼（710）一側的上部可拆卸連接有空氣濾清器（720）。

2.根據權利要求1所述的一種一體化智能調控型污水處理系統，其特征在于，還包括有設置于作業平臺（200）上的初段進水罐（400），所述初段進水罐（400）底部設有錐臺底殼結構（410），所述錐臺底殼結構（410）上方設有刮掃葉片（450），所述刮掃葉片（450）中部貫穿設有旋轉軸，所述旋轉軸底部依次貫穿錐臺底殼結構（410）和作業平臺（200）并連接有電機（420），且所述刮掃葉片（450）與錐臺底殼結構（410）外壁以及初段進水罐（400）內壁之間設有橡膠刮條（451）。

3.根據權利要求2所述的一種一體化智能調控型污水處理系統，其特征在于，所述初段進水罐（400）靠近曝氣作業箱（100）一側下部貫穿鑲嵌有初段過濾網板（461），位于初段過濾網板（461）外部的初段進水罐（400）外壁上可拆卸連接有第一電動閥門（460），所述第一電動閥門（460）通過輸水管道依次連接有第一抽吸泵（480）和第二電動閥門（180），所述第二電動閥門（180）貫穿固定于曝氣作業箱（100）遠離供氣單元（700）一端的下部，且所述初段進水罐（400）一側外壁上可拆卸連接有第三電動閥門（470），所述第三電動閥門（470）通過輸水管道連接有第二抽吸泵（490），所述第二抽吸泵（490）底部可拆卸連接有支架（491），所述支架（491）底部可拆卸固定于作業平臺（200）上。

4.根據權利要求2所述的一種一體化智能調控型污水處理系統，其特征在于，所述旋轉軸上穿插連接有兩個密封膠環（430）和一個機械密封軸環（440），所述機械密封軸環（440）位于兩個密封膠環（430）之間，其中一個所述密封膠環（430）鑲嵌于錐臺底殼結構（410）中部，另一個所述密封膠環（430）鑲嵌于作業平臺（200）內。

5.根據權利要求3所述的一種一體化智能調控型污水處理系統，其特征在于，所述支架（491）與曝氣作業箱（100）之間設有智能工控箱（300），所述智能工控箱（300）底部固定于作業平臺（200）上，且所述智能工控箱（300）通過導線分別與氧濃度傳感裝置（120）、污泥排放電動閥門（111）、水位監測裝置（130）、氣體壓縮機組（760）、電機（420）、第一電動閥門（460）、第二電動閥門（180）、第三電動閥門（470）、第一抽吸泵（480）、第二抽吸泵（490）呈電性連接。

6.根據權利要求1所述的一種一體化智能調控型污水處理系統，其特征在于，所述氧氣分子篩裝置（740）一側貫穿機組外殼（710）分別設有廢氣排放管（741）和分子篩板更換通道口，且除更換分子篩板的時間段外，所述分子篩板更換通道口為封閉狀態。

7.根據權利要求1所述的一種一體化智能調控型污水處理系統，其特征在于，所述沉淀底殼結構（140）中部離地距離小于曝氣作業箱（100）兩端底部離地距離，且所述沉淀底殼結構（140）中部下端貫穿作業平臺（200）并與污泥排放電動閥門（111）為可拆卸連接，所述污泥排放電動閥門（111）排出口連接有出泥管（110）。

8.根據權利要求1所述的一種一體化智能調控型污水處理系統，其特征在于，所述目字曝氣管組（160）兩側均可拆卸連接有管道固定件（161），所述管道固定件（161）尾部與曝氣作業箱（100）兩側內壁為可拆卸連接。

9.根據權利要求2所述的一種一體化智能調控型污水處理系統，其特征在于，所述曝氣作業箱（100）頂部和初段進水罐（400）頂部均連接有集氣管組（600），所述集氣管組（600）匯集連接到氣體凈化裝置（500）的頂部。

10.根據權利要求1所述的一種一體化智能調控型污水處理系統，其特征在于，所述曝氣作業箱（100）靠近機組外殼（710）一端的側壁下部位置通過出水機構（800）連接有污水處理預制泵站（900）。

發明內容

基于此，本發明的目的是提供一種一體化智能調控型污水處理系統，以解決上述背景技術中提出的技術問題。

為實現上述目的，本發明提供如下技術方案：一種一體化智能調控型污水處理系統,包括作業平臺和設置于作業平臺上的曝氣處理單元和供氣單元，所述曝氣處理單元包括有曝氣作業箱、位于曝氣作業箱下端的污泥排放電動閥門、位于曝氣作業箱側壁并呈貫穿設置的氧濃度傳感裝置、位于曝氣作業箱頂部并呈貫穿設置的水位監測裝置、位于曝氣作業箱底部并連接污泥排放電動閥門的沉淀底殼結構、位于曝氣作業箱靠近供氣單元一端的側壁下部并呈貫穿設置的總進氣管，所述總進氣管貫穿至曝氣作業箱內部連接有目字曝氣管組，所述目字曝氣管組上端均勻分布連接有噴氣嘴；所述供氣單元包括有機組外殼以及設置于機組外殼內底部的氣體壓縮機組，所述氣體壓縮機組出氣端連接總進氣管，進氣端通過氣體管道連接有集氣罐，所述集氣罐頂部可拆卸連接有氧氣分子篩裝置，所述氧氣分子篩裝置頂部設有進氣喉管，所述進氣喉管另一端貫穿機組外殼一側的上部可拆卸連接有空氣濾清器。

另外，還包括有設置于作業平臺上的初段進水罐，所述初段進水罐底部設有錐臺底殼結構，所述錐臺底殼結構上方設有刮掃葉片，所述刮掃葉片中部貫穿設有旋轉軸，所述旋轉軸底部依次貫穿錐臺底殼結構和作業平臺并連接有電機，且所述刮掃葉片與錐臺底殼結構外壁以及初段進水罐內壁之間設有橡膠刮條。

其次，所述初段進水罐靠近曝氣作業箱一側下部貫穿鑲嵌有初段過濾網板，位于初段過濾網板外部的初段進水罐外壁上可拆卸連接有第一電動閥門，所述第一電動閥門通過輸水管道依次連接有第一抽吸泵和第二電動閥門，所述第二電動閥門貫穿固定于曝氣作業箱遠離供氣單元一端的下部，且所述初段進水罐一側外壁上可拆卸連接有第三電動閥門，所述第三電動閥門通過輸水管道連接有第二抽吸泵，所述第二抽吸泵底部可拆卸連接有支架，所述支架底部可拆卸固定于作業平臺上。

再者，所述旋轉軸上穿插連接有兩個密封膠環和一個機械密封軸環，所述機械密封軸環位于兩個密封膠環之間，其中一個所述密封膠環鑲嵌于錐臺底殼結構中部，另一個所述密封膠環鑲嵌于作業平臺內。

進一步的，所述支架與曝氣作業箱之間設有智能工控箱，所述智能工控箱底部固定于作業平臺上，且所述智能工控箱通過導線分別與氧濃度傳感裝置、污泥排放電動閥門、水位監測裝置、氣體壓縮機組、電機、第一電動閥門、第二電動閥門、第三電動閥門、第一抽吸泵、第二抽吸泵呈電性連接。

進一步的，所述氧氣分子篩裝置一側貫穿機組外殼分別設有廢氣排放管和分子篩板更換通道口，且除更換分子篩板的時間段外，所述分子篩板更換通道口為封閉狀態。

進一步的，所述沉淀底殼結構中部離地距離小于曝氣作業箱兩端底部離地距離，且所述沉淀底殼結構中部下端貫穿作業平臺并與污泥排放電動閥門為可拆卸連接，所述污泥排放電動閥門排出口連接有出泥管。

進一步的，所述目字曝氣管組兩側均可拆卸連接有管道固定件，所述管道固定件尾部與曝氣作業箱兩側內壁為可拆卸連接。

進一步的，所述曝氣作業箱頂部和初段進水罐頂部均連接有集氣管組，所述集氣管組匯集連接到氣體凈化裝置的頂部。

進一步的，所述曝氣作業箱靠近機組外殼一端的側壁下部位置通過出水機構連接有污水處理預制泵站。

綜上所述，本發明主要具有以下有益效果：本申請通過在作業平臺上安裝各項污水處理系統中的作業設備，使得污水在進行處理時，能夠在一體化設備的集中處理優勢上減少污水分散處理的成本，且根據污水處理的情況利用智能工控箱實施整體設備的智能化自動運作，對各個電控設備進行精準、有效的控制，確保在污水處理階段能夠較好的完成曝氣處理工作，尤其是處于高原山區農村的環境下，為污水處理提供了較好的作業保障；本申請?jiān)趯?shí)施污水處理的過程中，在曝氣階段的氧濃度控制方面，一邊利用供氣單元的氧氣分子篩裝置較好的提取出含氧高的氣體并壓縮后送入曝氣作業箱中融入污水，使得曝氣階段的氧濃度值保持較為合適的含量，且在氧濃度傳感裝置的實時監測情況下，自動通過智能工控箱去實施對供氣單元的啟閉，含氧量充足時可進行自動停機，以便于達到節能的目的。

（發明人：李嘉;周志明;葉長兵;朱藝;施素杰;倪寶森;彭淑嫻）
