公布日：2024.04.05

申請日：2024.03.06

分類號：C02F3/02(2023.01)I;B08B1/36(2024.01)I

摘要

本發明屬于污水處理技術領域，且公開了一種基于污水環保治理的生物濾池凈化裝置，包括污水凈化室、排污室和曝氣組件，排污室的左側固定安裝有水泵，水泵的中部固定連接有連通管道，排污室的內腔轉動連接有固定環，固定環的中部固定安裝有沖擊板。本發明通過水流沖擊沖擊板，進而帶動旋轉軸旋轉，使固定安裝在旋轉軸上的旋轉組件圍繞旋轉軸的軸線旋轉，并且在旋轉時，通過環狀傘齒輪一和環狀傘齒輪二的嚙合，可以帶動清掃組件圍繞旋轉組件的軸線旋轉，最終達到毛刷旋轉著擦拭每一個曝氣頭的效果，對曝氣頭表面的污泥進行定期的清理，整個流程操作簡單便捷只需要開啟水泵即可，提高了污水處理效果。

權利要求書

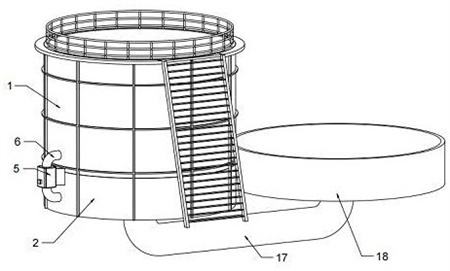

1.一種基于污水環保治理的生物濾池凈化裝置，包括污水凈化室（1）、排污室（2）和曝氣組件（4），其特征在于：所述排污室（2）的左側固定安裝有水泵（5），所述水泵（5）的中部固定連接有連通管道（6），所述排污室（2）的內腔轉動連接有固定環（7），所述固定環（7）的中部固定安裝有沖擊板（8），所述固定環（7）的內壁固定安裝有連接輻條（9），所述連接輻條（9）的中部固定安裝有旋轉軸（10），所述旋轉軸（10）的頂端可拆卸連接有旋轉組件（11），所述旋轉組件（11）的表面轉動連接有清掃組件（12），所述清掃組件（12）的左端固定安裝有環狀傘齒輪一（13），所述環狀傘齒輪一（13）的底端嚙合有環狀傘齒輪二（14）；所述旋轉組件（11）包括連接桿（111），所述連接桿（111）插接在旋轉軸（10）的頂端，所述連接桿（111）的前端固定安裝有安裝軸（113）；所述清掃組件（12）包括旋轉套（121），所述旋轉套（121）轉動連接在安裝軸（113）上，所述旋轉套（121）的外壁固定安裝有毛刷（122）；所述曝氣組件（4）包括固定板（401），所述固定板（401）固定安裝在污水凈化室（1）的內腔中，所述固定板（401）的中部固定安裝有曝氣頭（402），所述曝氣頭（402）的右端固定安裝有連接管（403），所述連接管（403）貫穿并延伸至污水凈化室（1）的右側；所述毛刷（122）的底端與曝氣頭（402）的頂面接觸，所述連接桿（111）和旋轉軸（10）的頂端之間通過鎖止螺栓（112）可拆卸連接，所述鎖止螺栓（112）的長度值均比曝氣頭（402）的直徑值大；所述安裝軸（113）的前端開設有定位槽（15），所述定位槽（15）的中部插接有刮板（16），所述刮板（16）的上下兩端分別與隔板（3）和曝氣組件（4）接觸，所述刮板（16）遠離旋轉軸（10）的一面與污水凈化室（1）的內壁貼合。

2.根據權利要求1所述的一種基于污水環保治理的生物濾池凈化裝置，其特征在于：所述連通管道（6）的頂端和底端分別與污水凈化室（1）和排污室（2）的左側連通，所述連通管道（6）頂端的投影位于隔板（3）和曝氣組件（4）之間。

3.根據權利要求1所述的一種基于污水環保治理的生物濾池凈化裝置，其特征在于：所述環狀傘齒輪二（14）的底端固定安裝在固定板（401）上，所述旋轉軸（10）插接在環狀傘齒輪二（14）的中部且不與環狀傘齒輪二（14）接觸。

4.根據權利要求1所述的一種基于污水環保治理的生物濾池凈化裝置，其特征在于：所述排污室（2）的底端固定安裝有連通管（17），所述連通管（17）的右端固定安裝有處理池（18），所述處理池（18）位于排污室（2）的右側，所述排污室（2）、連通管（17）和處理池（18）之間相互連通。

5.根據權利要求1所述的一種基于污水環保治理的生物濾池凈化裝置，其特征在于：所述旋轉軸（10）轉動連接在污水凈化室（1）和固定板（401）的中部，所述旋轉軸（10）的表面設置有密封圈用于對污水凈化室（1）和固定板（401）的接觸部位進行密封。

6.根據權利要求1所述的一種基于污水環保治理的生物濾池凈化裝置，其特征在于：所述沖擊板（8）內外兩端之間的連線與沖擊板（8）外端與旋轉軸（10）軸線之間的連線存在夾角。

7.根據權利要求1所述的一種基于污水環保治理的生物濾池凈化裝置，其特征在于：所述污水凈化室（1）的底端固定安裝有排污室（2），所述污水凈化室（1）后端的底部和頂部分別設置有進水管和出水管，所述污水凈化室（1）的內腔固定安裝有隔板（3）和曝氣組件（4）。

發明內容

本發明的目的在于提供一種基于污水環保治理的生物濾池凈化裝置，以解決上述背景技術中提出的由于曝氣頭位于曝氣生物濾池底部不便清理降低污水處理效果的問題。

為了實現上述目的，本發明提供如下技術方案：一種基于污水環保治理的生物濾池凈化裝置，包括污水凈化室、排污室和曝氣組件，所述排污室的左側固定安裝有水泵，所述水泵的中部固定連接有連通管道，所述排污室的內腔轉動連接有固定環，所述固定環的中部固定安裝有沖擊板，所述固定環的內壁固定安裝有連接輻條，所述連接輻條的中部固定安裝有旋轉軸，所述旋轉軸的頂端可拆卸連接有旋轉組件，所述旋轉組件的表面轉動連接有清掃組件，所述清掃組件的左端固定安裝有環狀傘齒輪一，所述環狀傘齒輪一的底端嚙合有環狀傘齒輪二；

所述旋轉組件包括連接桿，所述連接桿插接在旋轉軸的頂端，所述連接桿的前端固定安裝有安裝軸；

所述清掃組件包括旋轉套，所述旋轉套轉動連接在安裝軸上，所述旋轉套的外壁固定安裝有毛刷。

優選的，所述安裝軸的前端開設有定位槽，所述定位槽的中部插接有刮板，所述刮板的上下兩端分別與隔板和曝氣組件接觸，所述刮板遠離旋轉軸的一面與污水凈化室的內壁貼合。

優選的，所述曝氣組件包括固定板，所述固定板固定安裝在污水凈化室的內腔中，所述固定板的中部固定安裝有曝氣頭，所述曝氣頭的右端固定安裝有連接管，所述連接管貫穿并延伸至污水凈化室的右側。

優選的，所述連通管道的頂端和底端分別與污水凈化室和排污室的左側連通，所述連通管道頂端的投影位于隔板和曝氣組件之間。

優選的，所述環狀傘齒輪二的底端固定安裝在固定板上，所述旋轉軸插接在環狀傘齒輪二的中部且不與環狀傘齒輪二接觸。

優選的，所述排污室的底端固定安裝有連通管，所述連通管的右端固定安裝有處理池，所述處理池位于排污室的右側，所述排污室、連通管和處理池之間相互連通。

優選的，所述毛刷的底端與曝氣頭的頂面接觸，所述連接桿和旋轉軸的頂端之間通過鎖止螺栓可拆卸連接，所述鎖止螺栓的長度值均比曝氣頭的直徑值大。

優選的，所述旋轉軸轉動連接在污水凈化室和固定板的中部，所述旋轉軸的表面設置有密封圈用于對污水凈化室和固定板的接觸部位進行密封。

優選的，所述沖擊板內外兩端之間的連線與沖擊板外端與旋轉軸軸線之間的連線存在夾角。

優選的，所述污水凈化室的底端固定安裝有排污室，所述污水凈化室后端的底部和頂部分別設置有進水管和出水管，所述污水凈化室的內腔固定安裝有隔板和曝氣組件。

本發明的有益效果如下：

1、本發明通過在將混合液抽至排污室的過程中，使水流沖擊在沖擊板上，進而帶動旋轉軸旋轉，使固定安裝在旋轉軸上的旋轉組件圍繞旋轉軸的軸線旋轉，并且在旋轉時，通過環狀傘齒輪一和環狀傘齒輪二的嚙合，可以帶動清掃組件圍繞旋轉組件的軸線旋轉，最終達到毛刷旋轉著擦拭每一個曝氣頭的效果，對曝氣頭表面的污泥進行定期的清理，整個流程操作簡單便捷只需要開啟水泵即可，提高了污水處理效果。

2、本發明通過在旋轉組件的前側開設定位槽來插接刮板，在旋轉組件旋轉的過程中可以通過定位槽帶動刮板在污水凈化室的內壁上旋轉，進而刮下附著在污水凈化室內壁上的污泥，并且由于定位槽和刮板為直接插接的形式，在刮板磨損后，可以直接將刮板抽出進行更換，增加了裝置的使用壽命。

3、本發明通過在排出污泥時，通過水泵抽出混合液而帶動沖擊板旋轉，最終帶動旋轉組件在混合液中圍繞旋轉軸的軸線旋轉，實現了帶動混合液呈現渦流狀的效果，并且加快的混合液的流速，達到了快速排出混合液的目的，提高了裝置的工作效率，同時可以使清掃下來的污泥與污水充分混合，在排出污水時避免出現污泥殘留的現象。

（發明人：孫長雪;戴建鋒）
