公布日：2023.09.01
申請日：2022.02.22
分類號：C02F1/00(2006.01)I
摘要
本發明實施例提供一種調節塔污泥的清除裝置和調節塔，屬于污泥清除領域。所述清除裝置包括：轉動主軸；多排刮泥桿，設置在所述轉動主軸的側壁上，隨著所述轉動主軸的轉動而轉動，以刮除前方的污泥；兩個支撐桿，分別設置在所述轉動主軸的兩端附近，且通過軸承與所述轉動主軸連接，以支撐所述轉動主軸；四個支撐座，每兩個支撐座設置在所述支撐桿的底部，并通過第一連接軸將所述支撐座和所述支撐桿轉動連接。該清除裝置能夠?qū)⒀b置前的污泥刮除，并能夠?qū)⒐纬奈勰噙\送至污泥存放處，操作簡單方便，且能連續不斷的進行工作，直至調節塔內的污泥被清除干凈。
權利要求書

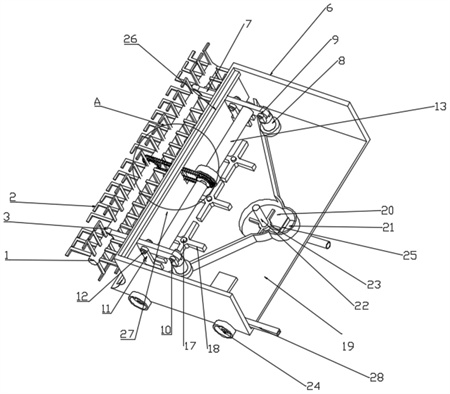

1.一種調節塔污泥的清除裝置，其特征在于，所述清除裝置包括：轉動主軸(1)；多排刮泥桿(2)，設置在所述轉動主軸(1)的側壁上，隨著所述轉動主軸(1)的轉動而轉動，以刮除前方的污泥；兩個支撐桿(7)，分別設置在所述轉動主軸(1)的兩端附近，且通過軸承(3)與所述轉動主軸(1)連接，以支撐所述轉動主軸(1)；四個支撐座(11)，每兩個支撐座(11)設置在所述支撐桿(7)的底部，并通過第一連接軸(12)將所述支撐座(11)和所述支撐桿(7)轉動連接；兩個液壓桿(8)，分別設置在所述支撐桿(7)的另一端，并通過第二連接軸(9)分別將所述液壓桿(8)和所述支撐桿(7)連接在一起；第三連接軸(13)，設置在所述支撐座(11)和所述液壓桿(8)之間并且與兩個所述支撐桿(7)連接；第一齒輪(5)，設置在所述轉動主軸(1)的中部，以帶動所述轉動主軸(1)轉動；鏈條(4)，設置在所述第一齒輪(5)的外圍，以帶動所述第一齒輪(5)轉動；第二齒輪(16)，設置在所述第三連接軸(13)與所述第一齒輪(5)對應的部位，通過齒輪桿(10)與第三連接軸(13)連接，且位于所述鏈條(4)的內部，以帶動所述鏈條(4)轉動；第一發動機(15)，與所述第二齒輪(16)連接，以帶動所述第二齒輪(16)轉動；底板(19)，設置在所述液壓桿(8)和支撐座(11)的下方以支撐所述液壓桿(8)和支撐座(11)，且所述底板(19)靠近轉動主軸(1)一端的高度大于遠離轉動主軸(1)一端的高度；第一底槽(20)，設置在所述底板(19)的中部，以放置污泥；第一水管(38)，設置在所述第一底槽(20)附近以為所述第一底槽(20)供水；第一管道(35)，所述第一管道(35)的一端與第一底槽(20)連接，另一端連接至污泥放置點，以將稀釋后的污泥排出；水泵(33)，設置在所述第一底槽(20)內，且與所述第一管道(35)連接以將稀釋后的污泥泵出；四個車輪(24)，分別設置在所述底板(19)的四個角附近；動力單元(32)，與所述車輪(24)連接，以帶動所述車輪(24)前進。
2.根據權利要求1所述的清除裝置，其特征在于，所述清除裝置包括：兩個側板(6)，分別設置在所述底板(19)的兩側，且靠近所述轉動主軸(1)的一端為弧形；弧形前板(27)，設置在所述轉動主軸(1)和所述第三連接軸(13)之間，且與兩個所述側板(6)連接，所述弧形前板(27)的弧形部分與所述側板(6)的弧形部分連接，所述弧形前板(27)與所述底板(19)之間留有開口，以使得所述刮泥桿(2)刮下的泥能夠滑到所述底板(19)上；頂板(41)，設置在所述側板(6)和所述弧形前板(27)的頂部；后板(34)，設置在所述側板(6)遠離所述轉動主軸(1)的一端以與所述頂板(41)和所述側板(6)配合密封。
3.根據權利要求1所述的清除裝置，其特征在于，所述清除裝置包括第一隔板(29)，設置在所述支撐座(7)和底板(19)之間，以將所述支撐座(7)和所述液壓桿(8)與所述底板(19)隔離。
4.根據權利要求2所述的清除裝置，其特征在于，所述清除裝置包括：多個第一轉動板(18)，設置在所述開口的附近，以將在所述開口附近的污泥推到所述第一底槽(20)內；多個第一轉動軸(17)，對應的與所述第一轉動板(18)連接，以帶動所述第一轉動板(18)轉動；多個第一電動機(36)，與所述第一轉動軸(17)一一對應，且設置在所述底板(19)的下方，并與所述第一轉動軸(17)連接，以帶動所述第一轉動軸(17)轉動；多個保護殼(37)，設置在所述第一電動機(36)的外部。
5.根據權利要求2所述的清除裝置，其特征在于，所述清除裝置包括：第二水管(26)，設置在所述弧形前板(27)的頂部附近；多個第一可轉動出水口(30)，沿著所述第二水管(26)的長度方向排列并穿過所述弧形前板(27)與所述第二水管(26)連接，以噴射高壓水流沖洗所述刮泥桿(2)上的污泥；第三水管(28)，所述第三水管(28)的一端與所述第一水管(38)和第二水管(26)連接，另一端與外部的高壓水泵連接，以為所述第一水管(38)和所述第二水管(26)供水。
6.根據權利要求4所述的清除裝置，其特征在于，所述清除裝置包括：第二轉動板(23)，設置在所述第一底槽(20)內，用于轉動以打散所述第一底槽內(20)的污泥；第二轉動軸(22)，所述第二轉動軸(22)的一端與所述第二轉動板(23)連接，以帶動所述第二轉動板(23)旋轉；第二電動機(31)，設置在所述頂板(41)的底部，且與所述第二轉動軸(22)連接以帶動第二轉動軸(22)轉動。
7.根據權利要求6所述的清除裝置，其特征在于，所述清除裝置包括：第二底槽(21)，設置在所述第一底槽(20)和所述第一管道(35)之間，用于放置所述水泵(33)以將打散后的污泥通過所述水泵(33)排出；第二隔板(25)，設置在所述第一底槽(20)和所述第二底槽(21)之間，且高度小于所述第一底槽(20)和所述第二底槽(21)的深度，以使得上部較為稀釋的污泥流到第二底槽(21)內。
8.根據權利要求1所述的清除裝置，其特征在于，所述清除裝置包括多個第二可轉動出水口(39)，多個所述第二可轉動出水口(39)沿著所述第一水管(38)的長度方向設置在所述第一水管(38)側壁上，以沖刷所述底板(19)上的污泥。
9.根據權利要求1所述的清除裝置，其特征在于，所述清除裝置包括：防護殼(40)，設置在所述鏈條(4)的外圍，以避免所述鏈條(4)被污泥卡住；第一發動機保護殼(14)，設置在所述第一發動機(15)的外部。
10.一種調節塔，其特征在于，所述調節塔包括如上述權利要求1至9任一項所述的清除裝置和調節塔本體(42)，所述調節塔本體(42)的底部開設有開口槽(43)以供所述清除裝置進入所述調節塔本體(42)內。
發明內容
本發明實施例的目的是提供一種調節塔污泥的清除裝置和調節塔，該清除裝置能夠?qū)⒀b置前的污泥刮除，并能夠?qū)⒐纬奈勰噙\送至污泥存放處，操作簡單方便，且能連續不斷的進行工作，直至調節塔內的污泥被清除干凈。
為了實現上述目的，一方面，本發明實施例提供一種調節塔污泥的清除裝置，所述清除裝置包括：
轉動主軸；
多排刮泥桿，設置在所述轉動主軸的側壁上，隨著所述轉動主軸的轉動而轉動，以刮除前方的污泥；
兩個支撐桿，分別設置在所述轉動主軸的兩端附近，且通過軸承與所述轉動主軸連接，以支撐所述轉動主軸；
四個支撐座，每兩個支撐座設置在所述支撐桿的底部，并通過第一連接軸將所述支撐座和所述支撐桿轉動連接；
兩個液壓桿，分別設置在所述支撐桿的另一端，并通過第二連接軸分別將所述液壓桿和所述支撐桿連接在一起；
第三連接軸，設置在所述支撐座和所述液壓桿之間并且與兩個所述支撐桿連接；
第一齒輪，設置在所述轉動主軸的中部，以帶動所述轉動主軸轉動；
鏈條，設置在所述第一齒輪的外圍，以帶動所述第一齒輪轉動；
第二齒輪，設置在所述第三連接軸與所述第一齒輪對應的部位，通過齒輪桿與第三連接軸連接，且位于所述鏈條的內部，以帶動所述鏈條轉動；
第一發動機，與所述第二齒輪連接，以帶動所述第二齒輪轉動；
底板，設置在所述液壓桿和支撐座的下方以支撐所述液壓桿和支撐座，且所述底板靠近轉動主軸一端的高度大于遠離轉動主軸一端的高度；
第一底槽，設置在所述底板的中部，以放置污泥；
第一水管，設置在所述第一底槽附近以為所述第一底槽供水；
第一管道，所述第一管道的一端與第一底槽連接，另一端連接至污泥放置點，以將稀釋后的污泥排出；
水泵，設置在所述第一底槽內，且與所述第一管道連接以將稀釋后的污泥泵出；
四個車輪，分別設置在所述底板的四個角附近；
動力單元，與所述車輪連接，以帶動所述車輪前進。
可選地，所述清除裝置包括：
兩個側板，分別設置在所述底板的兩側，且靠近所述轉動主軸的一端為弧形；
弧形前板，設置在所述轉動主軸和所述第三連接軸之間，且與兩個所述側板連接，所述弧形前板的弧形部分與所述側板的弧形部分連接，所述弧形前板與所述底板之間留有開口，以使得所述刮泥桿刮下的泥能夠滑到所述底板上；
頂板，設置在所述側板和所述弧形前板的頂部；
后板，設置在所述側板遠離所述轉動主軸的一端以與所述頂板和所述側板配合密封。
可選地，所述清除裝置包括第一隔板，設置在所述支撐座和底板之間，以將所述支撐座和所述液壓桿與所述底板隔離。
可選地，所述清除裝置包括：
多個第一轉動板，設置在所述開口的附近，以將在所述開口附近的污泥推到所述第一底槽內；
多個第一轉動軸，對應的與所述第一轉動板連接，以帶動所述第一轉動板轉動；
多個第一電動機，與所述第一轉動軸一一對應，且設置在所述底板的下方，并與所述第一轉動軸連接，以帶動所述第一轉動軸轉動；
多個保護殼，設置在所述第一電動機的外部。
可選地，所述清除裝置包括：
第二水管，設置在所述弧形前板的頂部附近；
多個第一可轉動出水口，沿著所述第二水管的長度方向排列并穿過所述弧形前板與所述第二水管連接，以噴射高壓水流沖洗所述刮泥桿上的污泥；
第三水管，所述第三水管的一端與所述第一水管和第二水管連接，另一端與外部的高壓水泵連接，以為所述第一水管和所述第二水管供水。
可選地，所述清除裝置包括：
第二轉動板，設置在所述第一底槽內，用于轉動以打散所述第一底槽內的污泥；
第二轉動軸，所述第二轉動軸的一端與所述第二轉動板連接，以帶動所述第二轉動板旋轉；
第二電動機，設置在所述頂板的底部，且與所述第二轉動軸連接以帶動第二轉動軸轉動。
可選地，所述清除裝置包括：
第二底槽，設置在所述第一底槽和所述第一管道之間，用于放置所述水泵以將打散后的污泥通過所述水泵排出；
第二隔板，設置在所述第一底槽和所述第二底槽之間，且高度小于所述第一底槽和所述第二底槽的深度，以使得上部較為稀釋的污泥流到第二底槽內。
可選地，所述清除裝置包括多個第二可轉動出水口，多個所述第二可轉動出水口沿著所述第一水管的長度方向設置在所述第一水管側壁上，以沖刷所述底板上的污泥。
可選地，所述清除裝置包括：
防護殼，設置在所述鏈條的外圍，以避免所述鏈條被污泥卡��；
第一發動機保護殼，設置在所述第一發動機的外部。
另一方面，本發明還提供一種調節塔，所述調節塔包括如上述任一項所述的清除裝置和調節塔本體，所述調節塔本體的底部開設有開口槽以供所述清除裝置進入所述調節塔本體內。
通過上述技術方案，本發明提供的一種調節塔污泥的清除裝置和調節塔通過設置轉動主軸，并且在轉動主軸上設置有多排刮泥桿，該刮泥桿能夠刮除前方的污泥。兩只支撐桿能夠支撐轉動主軸，在支撐桿下方可以設置有支撐座以支撐支撐桿，在支撐桿的另一端可以設置液壓桿，使得支撐桿能夠在液壓桿的作用下圍繞支撐座轉動，從而帶動刮泥桿上下擺動。第三連接軸可以與兩個支撐桿連接。在轉動主軸的中部可以設有第一齒輪，在第三連接軸和第一齒輪對應的部位設有第二齒輪和第一發動機，該第一發動機能帶動第二齒輪轉動，第二齒輪通過鏈條帶動第一齒輪轉動，從而帶動轉動主軸轉動，進而帶動刮泥桿轉動刮除前方污泥，在液壓桿的底部設有底板以支撐液壓桿和支撐座，在底板的中部設有第一底槽以放置污泥，第一水管為第一底槽供水，然后水泵將第一底槽內稀釋的污泥泵出。在底板底部設有車輪，動力單元驅動車輪不斷前進，以使得刮泥桿能夠不斷刮除前方的污泥，并將污泥運送出去。
（發明人：鄧衍宏;盧久靈;汪虎;王二軍;李躍）
