公布日：2023.10.10
申請日：2023.08.08
分類號：B01D36/00(2006.01)I;B01D29/64(2006.01)I;B01D35/16(2006.01)I;B01D33/01(2006.01)I;B01D33/80(2006.01)I;B01D29/01(2006.01)I;B01D29/58(2006.01)I;
B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I;B01D29/56(2006.01)I;C02F1/28(2023.01)I;B01D29/72(2006.01)I;C02F103/34(2006.01)N
摘要
本發明屬于廢水多級處理技術領域，尤其是一種工業廢水多級處理裝置，其包括外殼、金屬濾網、清理箱、刷板、過濾桶、過濾板與電機，所述金屬濾網固定連接在外殼的內壁，所述清理箱固定連接在外殼的右側，所述刷板滑動連接在金屬濾網的頂部，所述過濾桶設置在外殼的內壁，所述過濾板滑動連接在外殼的內部，且過濾板的前側延伸至外殼的外部，通過電機與往復機構的配合，帶動刷板與敲擊桿移動，方便對金屬濾網進行清理，通過金屬濾網可以對工業廢水中的顆粒物進行過濾攔截，通過滑板與固定機構的配合，方便對過濾板進行固定或解鎖，以便對過濾板進行更換，相比螺紋連接更加簡單便捷，大大提升了工作效率，便于使用。
權利要求書

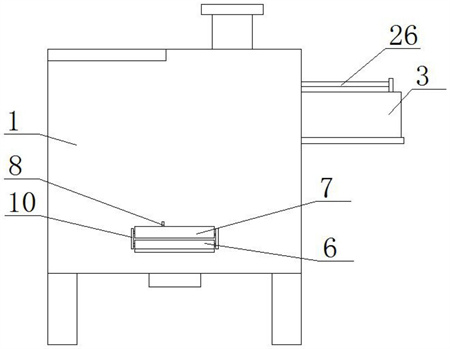

1.一種工業廢水多級處理裝置，包括外殼(1)、金屬濾網(2)、清理箱(3)、刷板(4)、過濾桶(5)、過濾板(6)與電機(19)，其特征在于，所述金屬濾網(2)固定連接在外殼(1)的內壁，所述清理箱(3)固定連接在外殼(1)的右側，所述刷板(4)滑動連接在金屬濾網(2)的頂部，所述過濾桶(5)設置在外殼(1)的內壁，所述過濾板(6)滑動連接在外殼(1)的內部，且過濾板(6)的前側延伸至外殼(1)的外部，外殼(1)的前側固定連接有固定箱(7)，固定箱(7)的內壁滑動連接有滑板(8)，且滑板(8)的頂部延伸至固定箱(7)的外部，固定箱(7)的內壁設有固定機構，所述電機(19)固定連接在清理箱(3)的內壁，清理箱(3)的內壁滑動連接有敲擊桿(29)，且敲擊桿(29)的左側延伸至外殼(1)的內部，敲擊桿(29)的頂部與金屬濾網(2)的底部活動接觸，清理箱(3)的內壁設有往復機構。
2.根據權利要求1所述的一種工業廢水多級處理裝置，其特征在于，所述固定機構包括連接桿(9)、兩個固定板(10)、傳動板(12)、滑塊(13)、傳動桿(14)、伸縮板(15)、推桿(17)與帶動桿(18)；所述連接桿(9)固定連接在滑板(8)的前側，且連接桿(9)的左側延伸至固定箱(7)的外部，傳動板(12)固定連接在連接桿(9)的右側，滑塊(13)滑動連接在傳動板(12)的前側，傳動桿(14)轉動連接在滑塊(13)的前側，傳動桿(14)的前側與固定箱(7)的內壁轉動連接，伸縮板(15)滑動連接在固定箱(7)的內壁，且伸縮板(15)的左側與滑塊(13)的右側固定連接，推桿(17)轉動連接在伸縮板(15)的前側，帶動桿(18)滑動連接在固定箱(7)的底部?jī)?nèi)壁，且?guī)?dòng)桿(18)的右側延伸至固定箱(7)的外部，帶動桿(18)的后側與推桿(17)的前側轉動連接，兩個固定板(10)分別固定連接在連接桿(9)的左側與帶動桿(18)的右側，過濾板(6)的左右兩側均開設有固定槽，兩個固定板(10)與相對應的固定槽相適配。
3.根據權利要求1所述的一種工業廢水多級處理裝置，其特征在于，所述往復機構包括一號傘齒輪(20)、轉桿(21)、二號傘齒輪(22)、偏心輪(23)、轉盤(24)、連接套(25)、連動桿(26)、接觸板(27)與輔助桿(28)；所述一號傘齒輪(20)固定連接在電機(19)輸出軸的左側，轉桿(21)轉動連接在清理箱(3)的底部?jī)?nèi)壁，二號傘齒輪(22)固定連接在轉桿(21)的外壁，且一號傘齒輪(20)與二號傘齒輪(22)相嚙合，偏心輪(23)固定連接在轉桿(21)的外壁，轉盤(24)固定連接在轉桿(21)的頂部，轉桿(21)的頂部固定連接有連接軸，連接套(25)滑動連接在連接軸的外壁，且連接套(25)的頂部延伸至清理箱(3)的外部，連動桿(26)固定連接在連接套(25)的左側，且連動桿(26)的左側延伸至外殼(1)的內部，連動桿(26)的左側與刷板(4)的右側固定連接，接觸板(27)滑動連接在清理箱(3)的底部?jī)?nèi)壁，且接觸板(27)的右側與偏心輪(23)的左側活動接觸，輔助桿(28)轉動連接在接觸板(27)的前側，輔助桿(28)的后側與敲擊桿(29)的前側轉動連接。
4.根據權利要求1所述的一種工業廢水多級處理裝置，其特征在于，所述固定箱(7)的內壁固定連接有支撐板，支撐板的右側固定連接有一號彈簧(11)，滑板(8)的左側與一號彈簧(11)的右側固定連接。
5.根據權利要求2所述的一種工業廢水多級處理裝置，其特征在于，所述固定箱(7)的底部?jī)?nèi)壁固定連接有二號彈簧(16)，伸縮板(15)的底部與二號彈簧(16)的頂部固定連接。
6.根據權利要求1所述的一種工業廢水多級處理裝置，其特征在于，所述外殼(1)的內壁固定連接有引導板，引導板與金屬濾網(2)、過濾桶(5)與過濾板(6)相適配。
7.根據權利要求1所述的一種工業廢水多級處理裝置，其特征在于，所述固定箱(7)的頂部開設有限位口，滑板(8)的外壁與限位口的內壁滑動連接。
8.根據權利要求1所述的一種工業廢水多級處理裝置，其特征在于，所述清理箱(3)的底部?jī)?nèi)壁固定連接有三號彈簧(30)，敲擊桿(29)的底部與三號彈簧(30)的頂部固定連接。
發明內容
基于背景技術存在實際使用時，通常是通過過濾板對廢水進行過濾處理，過濾板的使用壽命有限，且過濾板通常是通過螺紋連接在裝置外殼內，當需要對過濾板更換時還需拆開外殼再拆卸螺栓或螺釘?shù)葘?duì)過濾板進行拆卸，導致對過濾板更換較為繁瑣費時，并且螺栓或螺釘?shù)乳L(zhǎng)時間與廢水接觸容易腐蝕生銹導致難以拆卸，進一步增加了更換過濾板的效率，導致不便于使用，且廢水中含有顆粒物，這些顆粒物容易堆積導致管道或?yàn)V網等堵塞，影響對廢水的過濾效果技術問題，本發明提出了一種工業廢水多級處理裝置。
本發明提出的一種工業廢水多級處理裝置，包括外殼、金屬濾網、清理箱、刷板、過濾桶、過濾板與電機，所述金屬濾網固定連接在外殼的內壁，所述清理箱固定連接在外殼的右側，所述刷板滑動連接在金屬濾網的頂部，所述過濾桶設置在外殼的內壁，所述過濾板滑動連接在外殼的內部，且過濾板的前側延伸至外殼的外部，外殼的前側固定連接有固定箱，固定箱的內壁滑動連接有滑板，且滑板的頂部延伸至固定箱的外部，固定箱的內壁設有固定機構，所述電機固定連接在清理箱的內壁，清理箱的內壁滑動連接有敲擊桿，且敲擊桿的左側延伸至外殼的內部，敲擊桿的頂部與金屬濾網的底部活動接觸，清理箱的內壁設有往復機構。
借由上述機構：通過金屬濾網方便對廢水中的顆粒物進行過濾，通過過濾桶方便對顆粒物進行收集，通過電機可以帶動往復機構從而帶動刷板移動對金屬濾網進行清理，并且往復機構可以帶動敲擊桿上下往復移動從而敲擊金屬濾網，防止顆粒物卡在金屬濾網內導致金屬濾網堵塞，通過過濾板方便對廢水進行吸附過濾，通過滑板方便帶動固定機構對過濾板固定或解鎖，以便對過濾板進行更換。
優選的，所述固定機構包括連接桿、兩個固定板、傳動板、滑塊、傳動桿、伸縮板、推桿與帶動桿；
所述連接桿固定連接在滑板的前側，且連接桿的左側延伸至固定箱的外部，傳動板固定連接在連接桿的右側，滑塊滑動連接在傳動板的前側，傳動桿轉動連接在滑塊的前側，傳動桿的前側與固定箱的內壁轉動連接，伸縮板滑動連接在固定箱的內壁，且伸縮板的左側與滑塊的右側固定連接，推桿轉動連接在伸縮板的前側，帶動桿滑動連接在固定箱的底部?jī)?nèi)壁，且?guī)?dòng)桿的右側延伸至固定箱的外部，帶動桿的后側與推桿的前側轉動連接，兩個固定板分別固定連接在連接桿的左側與帶動桿的右側，過濾板的左右兩側均開設有固定槽，兩個固定板與相對應的固定槽相適配。
進一步的，通過滑板移動時會推動連接桿橫向移動，當連接桿移動時會拉動固定板滑動，固定板移動時會推動滑塊移動，此時滑塊橫移并推動傳動桿，通過傳動桿旋轉可以拉動滑塊下移，當滑塊移動的同時會拉動伸縮板使得伸縮板延伸，同時會帶動伸縮板下移會推動推桿，推桿移動時會推動帶動桿右移，通過帶動桿與連接桿向相互遠離的一側移動可以帶動兩個固定板向相互遠離的一側移動與固定槽脫離接觸使得過濾板解鎖。
優選的，所述往復機構包括一號傘齒輪、轉桿、二號傘齒輪、偏心輪、轉盤、連接套、連動桿、接觸板與輔助桿；
所述一號傘齒輪固定連接在電機輸出軸的左側，轉桿轉動連接在清理箱的底部?jī)?nèi)壁，二號傘齒輪固定連接在轉桿的外壁，且一號傘齒輪與二號傘齒輪相嚙合，偏心輪固定連接在轉桿的外壁，轉盤固定連接在轉桿的頂部，轉桿的頂部固定連接有連接軸，連接套滑動連接在連接軸的外壁，且連接套的頂部延伸至清理箱的外部，連動桿固定連接在連接套的左側，且連動桿的左側延伸至外殼的內部，連動桿的左側與刷板的右側固定連接，接觸板滑動連接在清理箱的底部?jī)?nèi)壁，且接觸板的右側與偏心輪的左側活動接觸，輔助桿轉動連接在接觸板的前側，輔助桿的后側與敲擊桿的前側轉動連接。
進一步的，通過電機輸出軸旋轉可以帶動一號傘齒輪旋轉，通過一號傘齒輪可以帶動相嚙合的二號傘齒輪旋轉從而帶動轉桿旋轉，當轉桿旋轉時可以帶動轉盤與偏心輪旋轉，轉盤旋轉可以帶動連接套橫向往復移動從而帶動連動桿移動使得刷板移動，通過刷板可以將金屬濾網頂部堆積的顆粒物推到過濾桶內，同時偏心輪旋轉時會與接觸板的右側接觸并推動接觸板橫向移動，當接觸板移動時會推動輔助桿移動，利用輔助桿可以推動敲擊桿移動，通過敲擊桿與金屬濾網的底部接觸，從而使金屬濾網產生震動，將卡在金屬濾網內的顆粒物震出。
優選的，所述固定箱的內壁固定連接有支撐板，支撐板的右側固定連接有一號彈簧，滑板的左側與一號彈簧的右側固定連接。
進一步的，通過一號彈簧的彈力，方便推滑板復位板并帶動連接桿與傳動板復位。
優選的，所述固定箱的底部?jī)?nèi)壁固定連接有二號彈簧，伸縮板的底部與二號彈簧的頂部固定連接。
進一步的，通過二號彈簧方便推動伸縮板復位并拉動推桿使得帶動桿復位。
優選的，所述外殼的內壁固定連接有引導板，引導板與金屬濾網、過濾桶與過濾板相適配。
進一步的，通過引導板方便引導金屬濾網以及過濾桶過濾的廢水，并使廢水落到過濾板上。
優選的，所述固定箱的頂部開設有限位口，滑板的外壁與限位口的內壁滑動連接。
進一步的，通過限位口與滑板的配合，方便對滑板進行限位，使滑板穩定橫向移動。
優選的，所述清理箱的底部?jī)?nèi)壁固定連接有三號彈簧，敲擊桿的底部與三號彈簧的頂部固定連接。
進一步的，通過三號彈簧的彈力，方便推動敲擊桿復位與金屬濾網的底部接觸，使得金屬濾網產生震動。
本發明的有益效果是：
1、通過金屬濾網方便對廢水中的顆粒物進行過濾，通過過濾桶方便對顆粒物進行收集，通過電機可以帶動往復機構從而帶動刷板移動對金屬濾網進行清理，并且往復機構可以帶動敲擊桿上下往復移動從而敲擊金屬濾網，防止顆粒物卡在金屬濾網內導致金屬濾網堵塞，通過過濾板方便對廢水進行吸附過濾，通過滑板方便帶動固定機構對過濾板固定或解鎖，以便對過濾板進行更換；
2、通過滑板移動時會推動連接桿橫向移動，當連接桿移動時會拉動固定板滑動，固定板移動時會推動滑塊移動，此時滑塊橫移并推動傳動桿，通過傳動桿旋轉可以拉動滑塊下移，當滑塊移動的同時會拉動伸縮板使得伸縮板延伸，同時會帶動伸縮板下移會推動推桿，推桿移動時會推動帶動桿右移，通過帶動桿與連接桿向相互遠離的一側移動可以帶動兩個固定板向相互遠離的一側移動與固定槽脫離接觸使得過濾板解鎖；
3、通過電機輸出軸旋轉可以帶動一號傘齒輪旋轉，通過一號傘齒輪可以帶動相嚙合的二號傘齒輪旋轉從而帶動轉桿旋轉，當轉桿旋轉時可以帶動轉盤與偏心輪旋轉，轉盤旋轉可以帶動連接套橫向往復移動從而帶動連動桿移動使得刷板移動，通過刷板可以將金屬濾網頂部堆積的顆粒物推到過濾桶內，同時偏心輪旋轉時會與接觸板的右側接觸并推動接觸板橫向移動，當接觸板移動時會推動輔助桿移動，利用輔助桿可以推動敲擊桿移動，通過敲擊桿與金屬濾網的底部接觸，從而使金屬濾網產生震動，將卡在金屬濾網內的顆粒物震出；
有益效果：通過電機與往復機構的配合，帶動刷板與敲擊桿移動，方便對金屬濾網進行清理，通過金屬濾網可以對工業廢水中的顆粒物進行過濾攔截，通過滑板與固定機構的配合，方便對過濾板進行固定或解鎖，以便對過濾板進行更換，相比螺紋連接更加簡單便捷，大大提升了工作效率，便于使用。
（發明人：湯順良;湯秋霞;喬治·王陶）
