公布日：2023.08.29

申請日：2023.06.15

分類號：C02F11/125(2019.01)I

摘要

本發明公開了一種連續出料的污泥脫水機，涉及脫水機技術領域，包括底座，所述底座上側設有接水槽，其特征在于，還包括進料筒，所述進料筒設于接水槽內部上方；進料斗，所述進料斗安裝于進料筒上；螺旋輸送桿，所述螺旋輸送桿設于進料筒內部；中腔反應器，所述中腔反應器與進料筒的一端連接，所述中腔反應器的壁面上開設有多個出水孔，且所述中腔反應器內壁上設有過濾機構；受力盤，所述受力盤上開設有多個周向分布的出料口，所述受力盤可轉動式豎向設置于所述中腔反應器遠離所述進料筒的一端，且每一個所述出料口均與所述中腔反應器對應；本發明可以實現對污泥的高效脫水，大大增強對于污泥的脫水效果。

權利要求書

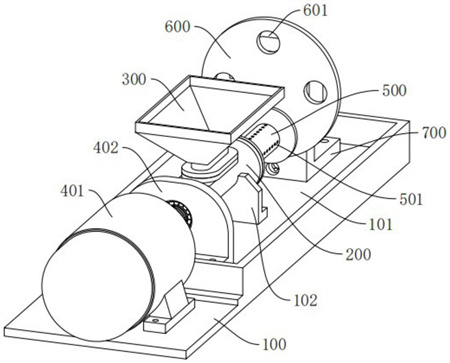

1.一種連續出料的污泥脫水機，包括底座(100)，所述底座(100)上側設有接水槽(101)，其特征在于，還包括進料筒(200)，所述進料筒(200)設于接水槽(101)內部上方；進料斗(300)，所述進料斗(300)安裝于進料筒(200)上；螺旋輸送桿(400)，所述螺旋輸送桿(400)設于進料筒(200)內部；中腔反應器(500)，所述中腔反應器(500)與進料筒(200)的一端連接，所述中腔反應器(500)的壁面上開設有多個出水孔(501)，且所述中腔反應器(500)內壁上設有過濾機構；受力盤(600)，所述受力盤(600)上開設有多個周向分布的出料口(601)，所述受力盤(600)可轉動式豎向設置于所述中腔反應器(500)遠離所述進料筒(200)的一端，且每一個所述出料口(601)均與所述中腔反應器(500)對應。

2.根據權利要求1所述的連續出料的污泥脫水機，其特征在于，所述過濾機構為層狀結構，多個所述出水孔(501)均位于所述過濾機構的外側。

3.根據權利要求1所述的連續出料的污泥脫水機，其特征在于，所述過濾機構選用碳纖維布料。

4.根據權利要求1所述的連續出料的污泥脫水機，其特征在于，所述接水槽(101)內部安裝有支架(102)，所述進料筒(200)固定安裝于所述支架(102)上。

5.根據權利要求1所述的連續出料的污泥脫水機，其特征在于，所述驅動機構為電機(401)，所述電機(401)的輸出軸與所述螺旋輸送桿(400)連接。

6.根據權利要求1所述的連續出料的污泥脫水機，其特征在于，所述進料筒(200)遠離中腔反應器(500)的一端連接有軸承座一(402)，所述軸承座一(402)內部安裝有軸承，所述螺旋輸送桿(400)的軸壁固定穿設于所述軸承的內圈。

7.根據權利要求1所述的連續出料的污泥脫水機，其特征在于，所述受力盤(600)遠離中腔反應器(500)的一側中心處連接有中心軸，所述接水槽(101)中安裝有軸承座二(700)，所述軸承座二(700)中安裝有軸承，所述中心軸固定穿設于所述軸承的內圈，且中心軸末端連接有傳動機構，用以帶動所述中心軸旋轉。

發明內容

本發明的目的在于提供一種連續出料的污泥脫水機，解決以下技術問題：

如何對污泥進行深度脫水。

本發明的目的可以通過以下技術方案實現：

一種連續出料的污泥脫水機，包括底座，所述底座上側設有接水槽，其特征在于，還包括

進料筒，所述進料筒設于接水槽內部上方；

進料斗，所述進料斗安裝于進料筒上；

螺旋輸送桿，所述螺旋輸送桿設于進料筒內部；

中腔反應器，所述中腔反應器與進料筒的一端連接，所述中腔反應器的壁面上開設有多個出水孔，且所述中腔反應器內壁上設有過濾機構；

受力盤，所述受力盤上開設有多個周向分布的出料口，所述受力盤可轉動式豎向設置于所述中腔反應器遠離所述進料筒的一端，且每一個所述出料口均與所述中腔反應器對應。

在本發明更進一步的方案中：所述過濾機構為層狀結構，多個所述出水孔均位于所述過濾機構的外側。

在本發明更進一步的方案中：所述過濾機構選用碳纖維布料。

在本發明更進一步的方案中：所述接水槽內部安裝有支架，所述進料筒固定安裝于所述支架上。

在本發明更進一步的方案中：所述驅動機構為電機，所述電機的輸出軸與所述螺旋輸送桿連接。

在本發明更進一步的方案中：所述進料筒遠離中腔反應器的一端連接有軸承座一，所述軸承座一內部安裝有軸承，所述螺旋輸送桿的軸壁固定穿設于所述軸承的內圈。

在本發明更進一步的方案中：所述受力盤遠離中腔反應器的一側中心處連接有中心軸，所述接水槽中安裝有軸承座二，所述軸承座二中安裝有軸承，所述中心軸固定穿設于所述軸承的內圈，且中心軸末端連接有傳動機構，用以帶動所述中心軸旋轉。

本發明的有益效果：

本發明的脫水機在工作時，由于螺旋輸送桿持續向中腔反應器中送泥，因此中腔反應器內部會產生極大的壓力，使得污泥對受力盤以及中腔反應器內壁產生極大壓力，而受力盤由于處于間歇旋轉狀態，所以四個出料口會逐個間歇式循環地與中腔反應器左端對準，當對準時，脫水完的污泥會通過出料口被切斷送出，當未對準時，污泥中的水分在壓力作用下通過過濾機構從出水孔中排出，落在接水槽中，該過程持續進行，從而實現對污泥的深度脫水，大大增強了對于污泥的脫水效果。

（發明人：郭為兵;楊凱;黃志友）
