公布日：2024.03.22

申請日：2024.01.03

分類號：C02F9/00(2023.01)I;B01D36/04(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I

摘要

本發明提供一種防爆防堵塞的大型污水處理站的污水處理裝置，包括污水處理池，所述污水處理池的上方設置有上蓋板，所述污水處理池內安裝有過濾網，所述過濾網的上方設置有清理裝置，所述清理裝置與驅動機構相連接，所述上蓋板上端設置有排氣機構，所述污水處理池的底部設置有排污機構。本發明通過驅動機構帶動清理機構和鏟塊繞過濾網上表面旋轉，通過鏟塊鏟除過濾網上的大顆粒雜質，然后通過清理機構的第一電機、轉軸和往復機構帶動安裝板和刷毛上下運動，不斷地對過濾網進行疏通，避免造成堵塞，有助于提高過濾的效果，保證污水順利流過過濾網，提升污水處理的能力。

權利要求書

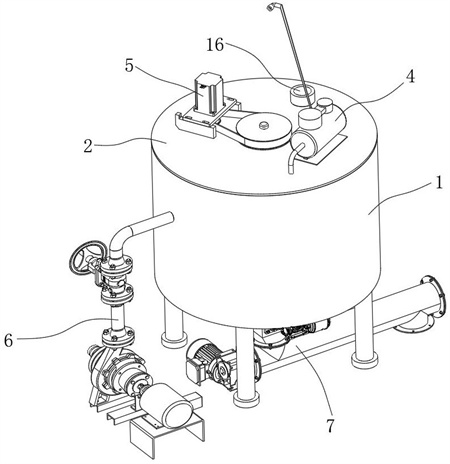

1.一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：包括污水處理池（1），所述污水處理池（1）的上方設置有上蓋板（2），所述污水處理池（1）內安裝有倒傘形的過濾網（8），所述過濾網（8）的上方設置有清理裝置（3），所述清理裝置（3）用于清理所述過濾網（8），所述清理裝置（3）與驅動機構（5）相連接，所述驅動機構（5）用于帶動所述清理裝置（3）繞過濾網（8）上表面旋轉，所述驅動機構（5）安裝在所述上蓋板（2）上端，所述上蓋板（2）上端設置有排氣機構（4），所述污水處理池（1）的底部設置有排污機構（7）。

2.根據權利要求1所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述過濾網（8）將污水處理池（1）的內部分為上部分和下部分，上部分為混合處理室（11），下部分為沉淀室（12），所述混合處理室（11）的一側設置有出水口（13），所述沉淀室（12）的底部設置有斜坡（14），所述斜坡（14）的最下端設置有排污口（15），所述上蓋板（2）上開設有進水口（16）。

3.根據權利要求1所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述清理裝置（3）包括驅動軸（31），所述驅動軸（31）的上端與所述驅動機構（5）相連接，所述驅動軸（31）的下端與安裝塊（32）相連接，所述安裝塊（32）上等距離設置有若干個清理機構（33），所述清理機構（33）用于清理所述過濾網（8）的篩孔，所述清理機構（33）的一端還設置有鏟塊（34）。

4.根據權利要求3所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述清理機構（33）包括安裝盒（331），所述安裝盒（331）內固定安裝有第一電機（332），所述第一電機（332）的輸出端上固定安裝有轉軸（333），所述轉軸（333）通過軸承轉動安裝在所述安裝盒（331）上，所述轉軸（333）上固定安裝有往復機構（334），所述往復機構（334）的下端固定安裝有安裝板（336），所述安裝板（336）上下滑動安裝在所述安裝盒（331）的下端，所述安裝板（336）的下端設置有刷毛（337）。

5.根據權利要求4所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述往復機構（334）包括凸輪（3341）和從動座（3342），所述凸輪（3341）固定在所述轉軸（333）上，所述安裝盒（331）內設置有隔板（335），所述從動座（3342）的上端與所述凸輪（3341）相接觸，其下端固定安裝有傳動軸（3344），所述傳動軸（3344）上套設有彈簧（3343），所述彈簧（3343）的上端固定安裝在所述從動座（3342）的的下端，其下端固定安裝在所述隔板（335）上，所述傳動軸（3344）的下端穿過所述隔板（335）且與所述安裝板（336）相連接。

6.根據權利要求1所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述排氣機構（4）包括真空泵（41），所述真空泵（41）的進氣口與進氣管（42）相連接，其出氣口與排氣管（43）相連接，所述進氣管（42）伸入上蓋板（2）內，所述排氣管（43）與尾氣處理機構相連接。

7.根據權利要求3所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述驅動機構（5）包括固定在所述上蓋板（2）上端的第二電機（51），所述第二電機（51）通過同步帶組件（52）與驅動軸（31）相連接。

8.根據權利要求2所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述污水處理池（1）的一側設置有抽水機構（6），所述抽水機構（6）包括水泵（61），所述水泵（61）通過進水管（62）與出水口（13）相連接，所述進水管（62）上設置有第一閥門（63）。

9.根據權利要求2所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述過濾網（8）的下端設置有排污管（82），所述排污管（82）的下端與排污口（15）相連接，所述排污管（82）的上端設置有第二閥門（81）。

10.根據權利要求2或9所述的一種防爆防堵塞的大型污水處理站的污水處理裝置，其特征在于：所述排污機構（7）包括螺旋送料機（71），所述螺旋送料機（71）的入口處設置有進料斗（72），所述進料斗（72）與所述排污口（15）相連接，所述進料斗（72）內轉動安裝有安裝軸（73），所述安裝軸（73）與攪拌桿（74）相連接，所述安裝軸（73）與第三電機相連接。

發明內容

1.發明要解決的技術問題本發明的提供了一種防爆防堵塞的大型污水處理站的污水處理裝置，用以解決上述背景技術中存在的技術問題。

2.技術方案為達到上述目的，本發明提供的技術方案為：一種防爆防堵塞的大型污水處理站的污水處理裝置，包括污水處理池，所述污水處理池的上方設置有上蓋板，所述污水處理池內安裝有倒傘形的過濾網，所述過濾網的上方設置有清理裝置，所述清理裝置用于清理所述過濾網，所述清理裝置與驅動機構相連接，所述驅動機構用于帶動所述清理裝置繞過濾網上表面旋轉，所述驅動機構安裝在所述上蓋板上端，所述上蓋板上端設置有排氣機構，所述污水處理池的底部設置有排污機構。

優選的，所述過濾網將污水處理池的內部分為上部分和下部分，上部分為混合處理室，下部分為沉淀室，所述混合處理室的一側設置有出水口，所述沉淀室的底部設置有斜坡，所述斜坡的最下端設置有排污口，所述上蓋板上開設有進水口。

優選的，所述清理裝置包括驅動軸，所述驅動軸的上端與所述驅動機構相連接，所述驅動軸的下端與安裝塊相連接，所述安裝塊上等距離設置有若干個清理機構，所述清理機構用于清理所述過濾網的篩孔，所述清理機構的一端還設置有鏟塊。

優選的，所述清理機構包括安裝盒，所述安裝盒內固定安裝有第一電機，所述第一電機的輸出端上固定安裝有轉軸，所述轉軸通過軸承轉動安裝在所述安裝盒上，所述轉軸上固定安裝有往復機構，所述往復機構的下端固定安裝有安裝板，所述安裝板上下滑動安裝在所述安裝盒的下端，所述安裝板的下端設置有刷毛。

優選的，所述往復機構包括凸輪和從動座，所述凸輪固定在所述轉軸上，所述安裝盒內設置有隔板，所述從動座的上端與所述凸輪相接觸，其下端固定安裝有傳動軸，所述傳動軸上套設有彈簧，所述彈簧的上端固定安裝在所述從動座的的下端，其下端固定安裝在所述隔板上，所述傳動軸的下端穿過所述隔板且與所述安裝板相連接。

優選的，所述排氣機構包括真空泵，所述真空泵的進氣口與進氣管相連接，其出氣口與排氣管相連接，所述進氣管伸入上蓋板內，所述排氣管與尾氣處理機構相連接。

優選的，所述驅動機構包括固定在所述上蓋板上端的第二電機，所述第二電機通過同步帶組件與驅動軸相連接。

優選的，所述污水處理池的一側設置有抽水機構，所述抽水機構包括水泵，所述水泵通過進水管與出水口相連接，所述進水管上設置有第一閥門。

優選的，所述過濾網的下端設置有排污管，所述排污管的下端與排污口相連接，所述排污管的上端設置有第二閥門。

優選的，所述排污機構包括螺旋送料機，所述螺旋送料機的入口處設置有進料斗，所述進料斗與所述排污口相連接，所述進料斗內轉動安裝有安裝軸，所述安裝軸與攪拌桿相連接，所述安裝軸與第三電機相連接。

3.有益效果采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：本發明通過驅動機構帶動清理機構和鏟塊繞過濾網上表面旋轉，首先通過鏟塊鏟除過濾網上的大顆粒雜質，然后通過清理機構的第一電機、轉軸和往復機構帶動安裝板和刷毛上下運動，不斷地對過濾網進行疏通，避免造成堵塞，有助于提高過濾的效果，保證污水順利流過過濾網。

本發明通過排氣管、真空泵和進氣管抽走污水處理中產生的有毒氣體，有效地將這些氣體從處理系統中排除，保護操作人員和周圍環境的安全，可以降低對設備的腐蝕程度，延長設備的使用壽命，此外某些有毒氣體具有易燃易爆性質，抽走這些氣體可以減少爆炸和火災的風險，提高安全性。

本發明的鏟塊鏟除大顆粒雜質后打開第二閥門，通過排污管排出到排污口，污泥在沉淀室沉淀后，通過斜坡排向排污口，再排向通過排污機構的進料斗內，通過安裝軸和攪拌桿進行疏通，防止大塊雜質堵塞，再通過螺旋送料機排出，避免造成排污口堵塞，提升污水處理的能力。

（發明人：王典;孫優蕾;林青;周挺）
