公布日：2024.03.19
申請日：2024.01.05
分類號：B01D21/04(2006.01)I;B01D21/18(2006.01)I;B01D21/20(2006.01)I;B01D21/24(2006.01)I
摘要
本發明涉及污水處理領域，具體的為一種污水處理用反應池，包括沉淀池、傳動鏈條、固定框架和刮板組件，傳動鏈條設置在沉淀池內，傳動鏈條沿預設軌跡順時針周向傳動，傳動鏈條的周向上間隔設置有固定框架，固定框架上設置有刮板組件。本發明設置了傳動鏈條、固定框架、活動刮板、柔性活動板和感應桿，當活動刮板從沉淀池的左側向沉淀池的上部移動的過程中，柔性活動板能夠相對于活動刮板的刮泥側面滑動，從而將活動刮板側面的污泥刮除，避免活動刮板側面粘附的污泥過多而造成活動刮板的刮泥效率降低，同時也能避免傳動鏈條的傳動運行負載增加。

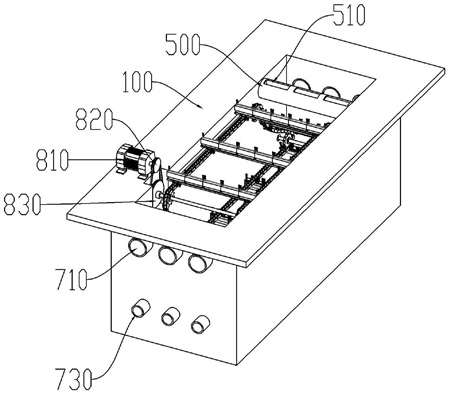

權利要求書
1.一種污水處理用反應池，其特征在于，包括：沉淀池；傳動鏈條，傳動鏈條沿預設軌跡周向傳動；傳動鏈條的周向上間隔設置有固定框架，固定框架上設置有刮板組件，刮板組件包括活動刮板和柔性活動板，活動刮板彈性連接在固定框架遠離傳動鏈條的一端，活動刮板能夠沿第一方向移動，固定框架中彈性連接有感應桿，感應桿也能夠沿第一方向移動，柔性活動板與活動刮板的側面抵接且呈夾角設置，柔性活動板靠近活動刮板的一端與感應桿轉動連接，柔性活動板遠離活動刮板的一端轉動連接有導桿，導桿沿第一方向延伸，活動刮板上設置有導向架，導向架與導桿滑動連接。
2.根據權利要求1所述的一種污水處理用反應池，其特征在于，所述導桿遠離柔性活動板的一端設置有第一限位環，當導向架與第一限位環相抵接時，感應桿和固定框架之間具有預設彈性力。
3.根據權利要求2所述的一種污水處理用反應池，其特征在于，所述導桿靠近柔性活動板的一端設置有第二限位環，當活動刮板和固定框架之間的彈性力最大時，導向架與第二限位環相抵接。
4.根據權利要求1所述的一種污水處理用反應池，其特征在于，所述刮板組件有多個，多個刮板組件沿第二方向依次連接在固定框架上。
5.根據權利要求1所述的一種污水處理用反應池，其特征在于，所述沉淀池的上部設置有集渣管，集渣管上開設有集渣口，集渣口用于收集被刮板組件推動至集渣口處的浮渣。
6.根據權利要求1所述的一種污水處理用反應池，其特征在于，所述沉淀池內還設置有傳動組件，傳動組件用于驅動傳動鏈條沿預設軌跡周向傳動。
7.根據權利要求6所述的一種污水處理用反應池，其特征在于，所述傳動組件包括驅動軸、驅動鏈輪、從動軸和從動鏈輪，驅動軸與驅動鏈輪固定連接，驅動軸能夠繞其軸線轉動，驅動鏈輪與傳動鏈條傳動連接，從動軸的數量至少有三個，其中一個從動軸轉動設置在沉淀池的左下部，其中另一個從動軸轉動設置在沉淀池的右下部，位于沉淀池下部的兩個從動軸位于同一水平高度，剩余的一個從動軸轉動設置在沉淀池的上部且遠離驅動軸的一側，該從動軸與驅動軸位于同一水平高度，從動軸與從動鏈輪固定連接，從動鏈輪與傳動鏈條傳動連接。
8.根據權利要求1所述的一種污水處理用反應池，其特征在于，所述沉淀池的上部左側設置有進水口，沉淀池的上部右側設置有排水口。
9.根據權利要求8所述的一種污水處理用反應池，其特征在于，所述沉淀池的下部左側設置有排污口。
10.根據權利要求9所述的一種污水處理用反應池，其特征在于，所述沉淀池的左側底部設置有漸進斜坡。
發明內容
基于此，有必要針對目前的污水處理反應池所存在的問題，提供一種污水處理用反應池，通過設置活動刮板和柔性活動板，在活動刮板對沉淀池底部的污泥進行刮除后，柔性活動板能夠相對于活動刮板的側面滑動，從而將活動刮板上附著的污泥刮掉，并且柔性活動板能夠通過自身彈性變形后的復位動作產生抖動，將柔性活動板表面的污泥抖落。
上述目的通過下述技術方案實現：
一種污水處理用反應池包括：
沉淀池；
傳動鏈條，傳動鏈條沿預設軌跡周向傳動；
傳動鏈條的周向上間隔設置有固定框架，固定框架上設置有刮板組件，刮板組件包括活動刮板和柔性活動板，活動刮板彈性連接在固定框架遠離傳動鏈條的一端，活動刮板能夠沿第一方向移動，固定框架中彈性連接有感應桿，感應桿也能夠沿第一方向移動，柔性活動板與活動刮板的側面抵接且呈夾角設置，柔性活動板靠近活動刮板的一端與感應桿轉動連接，柔性活動板遠離活動刮板的一端轉動連接有導桿，導桿沿第一方向延伸，活動刮板上設置有導向架，導向架與導桿滑動連接。
在其中一個實施例中，所述導桿遠離柔性活動板的一端設置有第一限位環，當導向架與第一限位環相抵接時，感應桿和固定框架之間具有預設彈性力。
在其中一個實施例中，所述導桿靠近柔性活動板的一端設置有第二限位環，當活動刮板和固定框架之間的彈性力最大時，導向架與第二限位環相抵接。
在其中一個實施例中，所述刮板組件有多個，多個刮板組件沿第二方向依次連接在固定框架上。
在其中一個實施例中，所述沉淀池的上部設置有集渣管，集渣管上開設有集渣口，集渣口用于收集被刮板組件推動至集渣口處的浮渣。
在其中一個實施例中，所述沉淀池內還設置有傳動組件，傳動組件用于驅動傳動鏈條沿預設軌跡周向傳動。
在其中一個實施例中，所述傳動組件包括驅動軸、驅動鏈輪、從動軸和從動鏈輪，驅動軸與驅動鏈輪固定連接，驅動軸能夠繞其軸線轉動，驅動鏈輪與傳動鏈條傳動連接，從動軸的數量至少有三個，其中一個從動軸轉動設置在沉淀池的左下部，其中另一個從動軸轉動設置在沉淀池的右下部，位于沉淀池下部的兩個從動軸位于同一水平高度，剩余的一個從動軸轉動設置在沉淀池的上部且遠離驅動軸的一側，該從動軸與驅動軸位于同一水平高度，從動軸與從動鏈輪固定連接，從動鏈輪與傳動鏈條傳動連接。
在其中一個實施例中，所述沉淀池的上部左側設置有進水口，沉淀池的上部右側設置有排水口。
在其中一個實施例中，所述沉淀池的下部左側設置有排污口。
在其中一個實施例中，所述沉淀池的左側底部設置有漸進斜坡。
本發明的有益效果是：
本發明設置了傳動鏈條、固定框架、活動刮板、柔性活動板和感應桿，通過傳動鏈條的周向傳動，使得活動刮板跟隨其同步傳動，當活動刮板移動至沉淀池的下部位置時，活動刮板與沉淀池底部接觸，從而能夠?qū)⒊恋沓氐撞康奈勰嗤苿又脸恋沓氐淖髠?cè)，當活動刮板從沉淀池的左側向沉淀池的上部移動的過程中，柔性活動板能夠相對于活動刮板的刮泥側面滑動，從而將活動刮板側面的污泥刮除，避免活動刮板側面粘附的污泥過多而造成活動刮板的刮泥效率降低，同時也能避免傳動鏈條的傳動運行負載增加。
（發明人：毛泓宇）
