公布日：2024.03.15
申請日：2024.01.18
分類號：B01D29/64(2006.01)I;B01D29/03(2006.01)I;B01D29/94(2006.01)I;B01D29/60(2006.01)I
摘要
本發明涉及污水處理站技術領域，具體為一種自動過濾污水處理站。本發明包括污水處理箱，所述污水處理箱的一側固定連接有水泵，所述水泵的進水端固定連接有進水管，所述水泵的輸出端固定連接有出水管，所述出水管位于污水處理箱的內部，所述污水處理箱的一側固定連接有排水管，所述污水處理箱的內部設置有對過濾件孔洞進行清理的過濾裝置，所述過濾裝置包括過濾網，所述過濾網固定連接在污水處理箱的內部，所述過濾網呈傾斜設置，所述過濾網的一側固定連接有往復驅動組件。本發明通過過濾裝置對污水處理設備中的過濾組件的孔洞進行清理的效果，盡可能避免過濾組件孔洞發生堵塞，從而導致水無法通過過濾組件的情況發生。
權利要求書

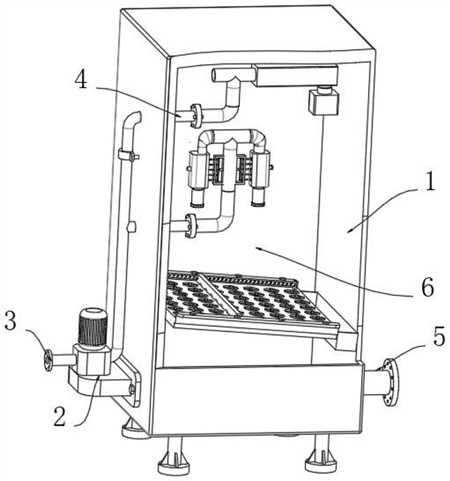

1.一種自動過濾污水處理站，包括污水處理箱(1)，其特征在于：所述污水處理箱(1)的一側固定連接有水泵(2)，所述水泵(2)的進水端固定連接有進水管(3)，所述水泵(2)的輸出端固定連接有出水管(4)，所述出水管(4)位于污水處理箱(1)的內部，所述污水處理箱(1)的一側固定連接有排水管(5)，所述污水處理箱(1)的內部設置有對過濾件孔洞進行清理的過濾裝置(6)；所述過濾裝置(6)包括過濾網(601)，所述過濾網(601)固定連接在污水處理箱(1)的內部，所述過濾網(601)呈傾斜設置，所述過濾網(601)的一側固定連接有往復驅動組件(602)，所述往復驅動組件(602)的輸出端設置有刮板(603)，所述過濾網(601)的一端固定連接有收集框(605)，所述過濾網(601)的表面開設有若干個孔洞，所述過濾網(601)借助孔洞固定連接有圓板(606)，所述圓板(606)的上表面轉動連接有轉動桿(607)，所述轉動桿(607)遠離圓板(606)的一端固定連接有梯形塊(608)，所述轉動桿(607)的一端借助支架固定連接有兩個清理桿(609)，所述清理桿(609)位于圓板(606)和孔洞的縫隙處，所述轉動桿(607)的圓弧面套有第一卷簧(611)，所述第一卷簧(611)的兩端分別與梯形塊(608)和圓板(606)固定連接，所述刮板(603)對應孔洞處開設有凹槽(604)，所述凹槽(604)的尺寸小于梯形塊(608)的長端尺寸。
2.根據權利要求1所述的一種自動過濾污水處理站，其特征在于：所述清理桿(609)的圓弧面固定連接有若干個刀片(610)，若干個所述刀片(610)在清理桿(609)上呈線性分布，所述刀片(610)的截面呈菱形。
3.根據權利要求1所述的一種自動過濾污水處理站，其特征在于：所述過濾裝置(6)還包括第一連接管(621)，所述第一連接管(621)借助螺栓與出水管(4)固定連接，所述第一連接管(621)的截面呈“T”形，所述第一連接管(621)的兩端固定連接有軟管(622)，所述軟管(622)遠離第一連接管(621)的一端固定連接有第一清理盒(623)，所述第一清理盒(623)的底部開設有若干個孔洞，所述第一清理盒(623)遠離軟管(622)的一端螺紋插設有收集管(624)，所述第一連接管(621)的圓弧面對稱固定連接有兩個方通架(625)，所述方通架(625)的表面對應孔洞處固定連接有第一導向管(626)，所述第一導向管(626)遠離方通架(625)的一端轉動連接有兩個清理板(627)，兩個所述清理板(627)呈中心對稱。
4.根據權利要求3所述的一種自動過濾污水處理站，其特征在于：所述第一清理盒(623)的頂部開設有通孔，所述第一清理盒(623)的內部對應通孔處固定連接有固定罩(628)，所述第一清理盒(623)對應通孔的外部設置有蓋板(630)，所述第一清理盒(623)通孔的內部設置有第一彈簧(629)，所述第一彈簧(629)的兩端分別與固定罩(628)和蓋板(630)固定連接。
5.根據權利要求3所述的一種自動過濾污水處理站，其特征在于：所述方通架(625)的內壁固定連接有電動推桿(631)，所述電動推桿(631)的輸出端固定連接有固定板(632)，所述固定板(632)對應第一導向管(626)處固定連接有第一導向桿(633)，所述第一導向桿(633)在第一導向管(626)中滑動，所述第一導向桿(633)遠離固定板(632)的一端固定連接有固定桿(634)，所述固定桿(634)的兩端轉動連接有滑塊(636)，所述清理板(627)對應滑塊(636)處開設有滑槽(635)，所述滑塊(636)在滑槽(635)中滑動。
6.根據權利要求1所述的一種自動過濾污水處理站，其特征在于：所述過濾裝置(6)還包括第二連接管(641)，所述第二連接管(641)借助螺栓與出水管(4)固定連接，所述第二連接管(641)的截面呈“T”形，所述第二連接管(641)的兩端均固定連接有第二清理盒(642)，所述第二清理盒(642)的一側螺紋插設有收集盒(643)，所述第二清理盒(642)的底部開設有若干個孔洞，所述第二清理盒(642)的內部設置有清理輥(655)，所述清理輥(655)的圓弧面對應孔洞處固定連接有凸塊，所述第二清理盒(642)的進入口處設置有扇葉(644)，所述扇葉(644)的中心處固定連接有圓盤(645)，所述圓盤(645)借助支架與第二清理盒(642)轉動連接，所述圓盤(645)的一側轉動連接有第二導向管(646)，所述第二導向管(646)的內壁滑動連接有第二導向桿(647)，所述第二導向桿(647)的圓弧面纏繞有拉繩(658)，所述拉繩(658)遠離第二導向桿(647)的一端固定連接有圓環，所述圓環套在清理輥(655)的圓弧面上，所述第二導向桿(647)的一端轉動連接有兩個轉動板(648)，所述轉動板(648)遠離第二導向桿(647)的一端轉動連接有圓弧板(649)，兩個圓弧板(649)彼此靠近的一側固定連接有同一個第二彈簧(652)，所述圓弧板(649)遠離轉動板(648)的一端固定連接有彈性繩(651)，所述圓弧板(649)的圓弧面開設有螺紋，所述第二清理盒(642)對應圓弧板(649)處借助固定架固定連接有螺紋筒(650)，所述彈性繩(651)遠離圓弧板(649)的一端與螺紋筒(650)的內壁固定連接。
7.根據權利要求6所述的一種自動過濾污水處理站，其特征在于：所述圓盤(645)的表面固定連接有墊板(660)，所述圓盤(645)的表面轉動連接有轉動件(659)，所述墊板(660)的一側固定連接有第三彈簧(661)，所述第三彈簧(661)的一端與轉動件(659)的一側固定連接，所述第二導向管(646)的圓弧面固定連接有若干個卡塊(662)，若干個所述卡塊(662)呈圓周分布。
8.根據權利要求6所述的一種自動過濾污水處理站，其特征在于：所述清理輥(655)的兩端均固定連接有轉軸(653)，所述第二清理盒(642)的內壁兩側對應轉軸(653)處固定連接有滑軌(654)，所述滑軌(654)的內壁尺寸與轉軸(653)的尺寸相適配。
9.根據權利要求8所述的一種自動過濾污水處理站，其特征在于：所述轉軸(653)的圓弧面固定連接有齒輪(656)，所述第二清理盒(642)的內壁兩側對應齒輪(656)處固定連接有齒條(657)，所述齒輪(656)與齒條(657)相嚙合。
發明內容
本發明的目的是為了解決現有技術中存在過濾網的孔洞被堵住不方便進行清理的缺點，而提出的一種自動過濾污水處理站。
為了實現上述目的，本發明采用了如下技術方案：一種自動過濾污水處理站，包括污水處理箱，所述污水處理箱的一側固定連接有水泵，所述水泵的進水端固定連接有進水管，所述水泵的輸出端固定連接有出水管，所述出水管位于污水處理箱的內部，所述污水處理箱的一側固定連接有排水管，所述污水處理箱的內部設置有對過濾件孔洞進行清理的過濾裝置；
所述過濾裝置包括過濾網，所述過濾網固定連接在污水處理箱的內部，所述過濾網呈傾斜設置，所述過濾網的一側固定連接有往復驅動組件，所述往復驅動組件的輸出端設置有刮板，所述過濾網的一端固定連接有收集框，所述過濾網的表面開設有若干個孔洞，所述過濾網借助孔洞固定連接有圓板，所述圓板的上表面轉動連接有轉動桿，所述轉動桿遠離圓板的一端固定連接有梯形塊，所述轉動桿的一端借助支架固定連接有兩個清理桿，所述清理桿位于圓板和孔洞的縫隙處，所述轉動桿的圓弧面套有第一卷簧，所述第一卷簧的兩端分別與梯形塊和圓板固定連接，所述刮板對應孔洞處開設有凹槽，所述凹槽的尺寸小于梯形塊的長端尺寸。
上述部件所達到的效果為：在污水處理箱進行工作時，通過水泵將進水管內部的水抽至出水管中，通過出水管將污水流入污水處理箱中，再通過污水處理箱中的過濾裝置對污水進行處理，從而完成污水效果，當污水通過出水管流入到污水處理箱中時，污水流到過濾網上，通過過濾網上的孔洞與圓板的縫隙處流到污水處理箱的底部，而雜質被過濾下來，在雜質自身重力下，雜質進入到收集框中被收集，當過濾網的孔洞發生堵塞時，打開往復驅動組件，往復驅動組件進行正轉時，帶著刮板在過濾網的表面正向移動，刮板將過濾網表面的雜質進行清理，當刮板移動到孔洞的位置時，刮板的凹槽內壁擠壓梯形塊的尖端，梯形塊進行正轉，梯形塊帶著轉動桿正轉，轉動桿帶著兩個清理桿正轉，清理桿對過濾網孔洞和圓板之間的縫隙進行清理，當梯形塊與刮板呈垂直狀態時，梯形塊從刮板的凹槽中穿過，在第一卷簧復位彈力的作用下，梯形塊移回原來的位置，當往復驅動組件反轉時，梯形塊被刮板帶著進行反轉，轉動桿和清理桿進行反轉，從而達到對過濾網孔洞和圓板縫隙處進行全部清理的效果。
優選的，所述清理桿的圓弧面固定連接有若干個刀片，若干個所述刀片在清理桿上呈線性分布，所述刀片的截面呈菱形。
上述部件所達到的效果為：通過清理桿上的刀片將孔洞中凝固的雜質進行攪碎的效果，使清理桿清理的效果更加明顯。
優選的，所述過濾裝置還包括第一連接管，所述第一連接管借助螺栓與出水管固定連接，所述第一連接管的截面呈“T”形，所述第一連接管的兩端固定連接有軟管，所述軟管遠離第一連接管的一端固定連接有第一清理盒，所述第一清理盒的底部開設有若干個孔洞，所述第一清理盒遠離軟管的一端螺紋插設有收集管，所述第一連接管的圓弧面對稱固定連接有兩個方通架，所述方通架的表面對應孔洞處固定連接有第一導向管，所述第一導向管遠離方通架的一端轉動連接有兩個清理板，兩個所述清理板呈中心對稱。
上述部件所達到的效果為：污水進行過濾時，污水通過出水管流入到第一連接管中，第一連接管將污水導入到第一清理盒中，污水通過第一清理盒底部的孔洞進行過濾，過濾出來的清水通過孔洞流入到污水處理箱中，而雜質被水流帶著移動到收集管中進行收集，當水通過孔洞時，在水的推動下，第一清理盒呈傾斜狀態，當?shù)谝磺謇砗械目锥幢欢伦r，在第一清理盒自身重力的作用下，第一清理盒與第一連接管相互平行，導向管上的兩個清理板插入到第一清理盒的孔洞中，達到了對孔洞進行清理的效果，清理完之后，在水流的帶動下，第一清理盒又回到傾斜狀態。
優選的，所述第一清理盒的頂部開設有通孔，所述第一清理盒的內部對應通孔處固定連接有固定罩，所述第一清理盒對應通孔的外部設置有蓋板，所述第一清理盒通孔的內部設置有第一彈簧，所述第一彈簧的兩端分別與固定罩和蓋板固定連接。
上述部件所達到的效果為：當?shù)谝磺謇砗械目锥炊伦r，在水流壓力的作用下，頂著蓋板向遠離第一清理盒的方向移動，第一彈簧進行延伸，這時蓋板下方的通孔暴露出來，而水通過通孔處流出，水流帶著第一清理盒反向推動，方便第一清理盒的孔洞移動到清理板處，當孔洞被清理好時，水流從孔洞處流出，在第一彈簧復位彈力的作用下，蓋板重新將通孔蓋住。
優選的，所述方通架的內壁固定連接有電動推桿，所述電動推桿的輸出端固定連接有固定板，所述固定板對應第一導向管處固定連接有第一導向桿，所述第一導向桿在第一導向管中滑動，所述第一導向桿遠離固定板的一端固定連接有固定桿，所述固定桿的兩端轉動連接有滑塊，所述清理板對應滑塊處開設有滑槽，所述滑塊在滑槽中滑動。
上述部件所達到的效果為：在清理板插入第一清理盒的孔洞中之后，打開電動推桿，電動推桿帶著固定板進行移動，固定板帶著第一導向桿在第一導向管中滑動，第一導向桿帶著固定桿進行移動，固定桿將兩個清理板撐開，當清理板從孔洞移出時，撐開的清理板將孔洞內壁上粘著雜質帶下來，使清理的效果更加明顯。
優選的，所述過濾裝置還包括第二連接管，所述第二連接管借助螺栓與出水管固定連接，所述第二連接管的截面呈“T”形，所述第二連接管的兩端均固定連接有第二清理盒，所述第二清理盒的一側螺紋插設有收集盒，所述第二清理盒的底部開設有若干個孔洞，所述第二清理盒的內部設置有清理輥，所述清理輥的圓弧面對應孔洞處固定連接有凸塊，所述第二清理盒的進入口處設置有扇葉，所述扇葉的中心處固定連接有圓盤，所述圓盤借助支架與第二清理盒轉動連接，所述圓盤的一側轉動連接有第二導向管，所述第二導向管的內壁滑動連接有第二導向桿，所述第二導向桿的圓弧面纏繞有拉繩，所述拉繩遠離第二導向桿的一端固定連接有圓環，所述圓環套在清理輥的圓弧面上，所述第二導向桿的一端轉動連接有兩個轉動板，所述轉動板遠離第二導向桿的一端轉動連接有圓弧板，兩個圓弧板彼此靠近的一側固定連接有同一個第二彈簧，所述圓弧板遠離轉動板的一端固定連接有彈性繩，所述圓弧板的圓弧面開設有螺紋，所述第二清理盒對應圓弧板處借助固定架固定連接有螺紋筒，所述彈性繩遠離圓弧板的一端與螺紋筒的內壁固定連接。
上述部件所達到的效果為：污水進行過濾時，污水通過出水管流入到第二連接管中，第二連接管將污水導入到第二清理盒中，污水通過第二清理盒底部的孔洞進行過濾，第二清理盒中的水流帶著扇葉進行正轉，扇葉帶著圓盤進行正轉，圓盤帶著第二導向管和第二導向桿進行正轉，這時第二導向桿將拉繩進行纏繞，拉繩帶著清理輥向扇葉的一側進行移動，第二導向桿帶著轉動板和圓弧板進行正轉，圓弧板借助螺紋在螺紋筒中轉動，兩個彈性繩進行纏繞并拉長，當轉動到一定程度時，兩個彈性繩帶著兩個圓弧板相互靠近，兩個圓弧板中間的第二彈簧進行收縮，圓弧板遠離螺紋筒的內壁，這時兩個彈性繩帶著圓弧板進行反轉，圓弧板帶著第二導向桿進行反轉，第二導向桿上的拉繩進行延長，在水流的帶動下，清理輥向遠離扇葉的一側進行移動，當兩個彈性繩移動回原來的位置時，在第二彈簧復位彈力的作用下，兩個圓弧板彼此遠離，圓弧板與螺紋筒的內壁相貼合，扇葉帶著第二導向桿繼續正轉，從而使清理輥能夠進行反復運動，清理輥上的凸塊對第二清理盒底部的孔洞進行清理。
優選的，所述圓盤的表面固定連接有墊板，所述圓盤的表面轉動連接有轉動件，所述墊板的一側固定連接有第三彈簧，所述第三彈簧的一端與轉動件的一側固定連接，所述第二導向管的圓弧面固定連接有若干個卡塊，若干個所述卡塊呈圓周分布。
上述部件所達到的效果為：在圓盤正轉時，轉動件將卡塊卡住，使圓盤能夠帶著第二導向管一起轉動，當?shù)诙䦟?dǎo)向桿反轉時，卡塊的圓弧面移動到轉動件處，轉動件進行轉動，第三彈簧進行收縮，當卡塊移過轉動件之后，第三彈簧帶著轉動件移動回第二導向管的圓弧面處，使圓弧板可以帶著第二導向管正轉，無法帶著第二導向管反轉，避免第二導向管反轉時，圓盤和第二導向管一起轉動。
優選的，所述清理輥的兩端均固定連接有轉軸，所述第二清理盒的內壁兩側對應轉軸處固定連接有滑軌，所述滑軌的內壁尺寸與轉軸的尺寸相適配。
上述部件所達到的效果為：通過設置的轉軸在滑軌的內壁中移動，達到了對清理輥移動方向進行限制的效果，避免清理輥上的凸塊遠離孔洞。
優選的，所述轉軸的圓弧面固定連接有齒輪，所述第二清理盒的內壁兩側對應齒輪處固定連接有齒條，所述齒輪與齒條相嚙合。
上述部件所達到的效果為：通過轉軸上的齒輪在齒條上移動，使轉軸進行轉動，從而達到了對清理輥進行轉動的效果，使清理輥上的凸塊更好地進入到孔洞中。
綜上所述，本發明的有益效果為：
本發明中，通過過濾裝置對污水處理設備中的過濾組件的孔洞進行清理的效果，盡可能避免過濾組件孔洞發生堵塞，從而導致水無法通過過濾組件的情況發生。
（發明人：談國菁;談家彬;談國禹;談國興;韓鮮;朱國兵）
