公布日：2024.03.12
申請日：2023.11.16
分類號：C02F3/28(2023.01)I;C02F3/02(2023.01)I
摘要

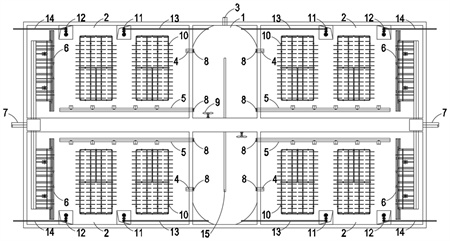

本發明公開了一種周期式多點進水污水處理系統，包括厭氧選擇池和多個主反應池，所述主反應池設置有配水管、多點配水單元、曝氣器、污泥泵單元和潷水器；所述多點配水單元包括匹配所述主反應池長度的通水管道，所述通水管道和所述配水管位于所述主反應池內的相對兩側，所述通水管道的進水口與所述厭氧選擇池連通，所述通水管道沿所述主反應池長度方向于中后段均勻開設有多個出水口。該周期式多點進水污水處理系統通過設置多點配水單元，污水分別從主反應池的相對兩側進入，生產水力攪拌作用，增強污水與池內微生物的混合效果，無需設置攪拌器，可節省池體占地面積和運行能耗。
權利要求書
1.一種周期式多點進水污水處理系統，其特征在于，包括：厭氧選擇池和多個主反應池，所述主反應池設置有配水管、多點配水單元、曝氣器、污泥泵單元和潷水器，所述主反應池通過所述配水管及所述多點配水單元與所述厭氧選擇池連通；所述多點配水單元包括匹配所述主反應池長度的通水管道，所述通水管道和所述配水管位于所述主反應池內的相對兩側，所述通水管道的進水口與所述厭氧選擇池連通，所述通水管道沿所述主反應池長度方向于中后段均勻開設有多個出水口。
2.根據權利要求1所述的一種周期式多點進水污水處理系統，其特征在于：所述通水管道設置于所述主反應池在深度方向上的中部位置。
3.根據權利要求1所述的一種周期式多點進水污水處理系統，其特征在于：所述通水管道和所述配水管的進水口都設置有電動閘門，所述電動閘門可周期式的啟動和關閉。
4.根據權利要求1所述的一種周期式多點進水污水處理系統，其特征在于：所述污泥泵單元包括污泥回流泵、剩余污泥泵、回流污泥管和剩余污泥管，所述污泥回流泵和所述剩余污泥泵設置于所述主反應池內，所述污泥回流泵通過所述回流污泥管與所述厭氧選擇池連通，所述剩余污泥泵通過所述剩余污泥管與系統外界連通。
5.根據權利要求1所述的一種周期式多點進水污水處理系統，其特征在于：多個所述主反應池均勻地分布于所述厭氧選擇池的左右兩側，所述厭氧選擇池中部設置有隔板，所述厭氧選擇池形成環形流動區域。
6.根據權利要求5所述的一種周期式多點進水污水處理系統，其特征在于：所述厭氧選擇池在所述環形流動區域內設置有推流器。
發明內容
基于此，本發明的目的在于克服現有技術的缺點和不足，提供一種周期式多點進水污水處理系統。
本發明提供一種周期式多點進水污水處理系統，包括：
厭氧選擇池和多個主反應池，所述主反應池設置有配水管、多點配水單元、曝氣器、污泥泵單元和潷水器，所述主反應池通過所述配水管及所述多點配水單元與所述厭氧選擇池連通；
所述多點配水單元包括匹配所述主反應池長度的通水管道，所述通水管道和所述配水管位于所述主反應池內的相對兩側，所述通水管道的進水口與所述厭氧選擇池連通，所述通水管道沿所述主反應池長度方向于中后段均勻開設有多個出水口。
進一步的，所述通水管道設置于所述主反應池在深度方向上的中部位置。
進一步的，所述通水管道和所述配水管的進水口都設置有電動閘門，所述電動閘門可周期式的啟動和關閉。
進一步的，所述污泥泵單元包括污泥回流泵、剩余污泥泵、回流污泥管和剩余污泥管，所述污泥回流泵和所述剩余污泥泵設置于所述主反應池內，所述污泥回流泵通過所述回流污泥管與所述厭氧選擇池連通，所述剩余污泥泵通過所述剩余污泥管與系統外界連通。
進一步的，多個所述主反應池均勻地分布于所述厭氧選擇池的左右兩側，所述厭氧選擇池中部設置有隔板，所述厭氧選擇池形成環形流動區域。
進一步的，所述厭氧選擇池在所述環形流動區域內設置有推流器。
與現有技術相比，本發明實施例的一種周期式多點進水污水處理系統的有益效果如下：
1、本發明的一種周期式多點進水污水處理系統通過設置多點配水單元，污水分別從主反應池的相對兩側進入，生產水力攪拌作用，增強污水與池內微生物的混合效果，無需設置攪拌器，可節省池體占地面積和運行能耗。
2、本發明的一種周期式多點進水污水處理系統的多點配水單元設置在池深中部處，可避免其通水管道太高導致無水浮力承托而易損壞脫落，或太低影響曝氣器的布置。
3、本發明的一種周期式多點進水污水處理系統在配水管和多點配水單元的進水口均設置電動閘門，可自動控制分別開啟或同時開啟，操作靈活。
（發明人：鐘毓;李興;蘇文越;劉國威;王宇;楊登;張帥）
