公布日：2023.08.15
申請日：2023.06.25
分類號：A01K63/04(2006.01)I;A01K63/10(2017.01)I
摘要
本發明公開一種水產養殖池內池水過濾裝置，涉及水產養殖技術領域，包括池體；還包括兩個對稱設置的第一移動板，且第一移動板通過第一移動機構與池體的頂部連接，所述第一移動板的側壁通過第二移動機構連接有U形板。該種水產養殖池內池水過濾裝置，能夠在吸污過濾時，利用水流流動時的沖擊力為動力，對池底以及水生植物上粘附的污泥進行往復撥動，從而使得吸污管對污泥的吸收效果更好、效率更高，還能夠增大過濾后池水中的含氧量，從而使得對池水的過濾效果更好、效率更高，同時，能夠?qū)⑻锫莸瑞B(yǎng)殖在池體底部的水產向兩側推開，避免被吸入，保證養殖的質量，并且，便于對水面的油污進行吸收，使得對池水的過濾效果更好，保證其養殖的效果。
權利要求書

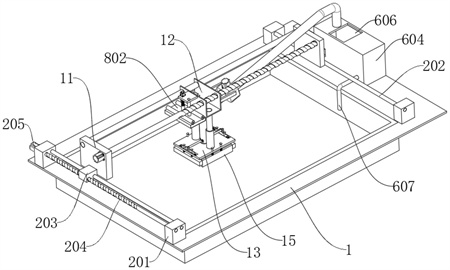

1.一種水產養殖池內池水過濾裝置，包括：池體(1)；其特征在于，還包括：兩個對稱設置的第一移動板(11)，且第一移動板(11)通過第一移動機構與池體(1)的頂部連接，所述第一移動板(11)的側壁通過第二移動機構連接有U形板(12)，所述U形板(12)的底部通過第一升降機構連接有第二移動板(13)，且第二移動板(13)的底部固定連接有固定框(14)，所述固定框(14)的側壁滑動連接有兩個對稱設置的擋板(15)，且各個擋板(15)的頂部固定連接有兩個對稱設置的第一T形導桿(20)，所述第一T形導桿(20)插設在第二移動板(13)的頂部，且第一T形導桿(20)的側壁套設有第一彈簧(19)，所述第二移動板(13)的底部通過復位機構連接有兩個對稱設置的滑動板(16)，且各個滑動板(16)的頂部插設有兩個對稱設置的第二T形導桿(21)，所述第二T形導桿(21)的下端固定連接有移動塊(17)，且第二T形導桿(21)的側壁套設有第二彈簧(22)，所述移動塊(17)的底部固定連接有多個呈“∧”形布置的固定桿(18)，且移動塊(17)的移動通過推動機構進行推動，所述第二移動板(13)的底部設置有用于對污泥進行吸收的吸收機構，且U形板(12)的側壁設置有用于對水面的油膜進行吸附的吸油機構。
2.根據權利要求1所述的一種水產養殖池內池水過濾裝置，其特征在于：所述第一移動機構包括固定連接在池體(1)頂部多個對稱設置的固定塊(201)，所述第一移動板(11)的側壁固定連接有兩個對稱設置的滑塊(203)，且位于一側的兩個固定塊(201)的側壁固定連接有第一導向桿(202)，其中一個所述滑塊(203)套設在第一導向桿(202)的側壁，且位于另一側的兩個固定塊(201)的側壁轉動連接有第一螺紋桿(204)，另一個所述滑塊(203)與第一螺紋桿(204)的側壁螺紋連接，所述固定塊(201)的側壁固定連接有第一電機(205)，且第一電機(205)的輸出端與第一螺紋桿(204)的一端固定。
3.根據權利要求1所述的一種水產養殖池內池水過濾裝置，其特征在于：所述第二移動機構包括固定連接在第一移動板(11)側壁的第二導向桿(301)，且U形板(12)套設在第二導向桿(301)的側壁，所述U形板(12)的側壁螺紋連接有第二螺紋桿(302)，且第二螺紋桿(302)的兩端與第一移動板(11)的側壁轉動連接，所述第一移動板(11)的側壁固定連接有第二電機(303)，且第二電機(303)的輸出端與第二螺紋桿(302)的一端固定。
4.根據權利要求1所述的一種水產養殖池內池水過濾裝置，其特征在于：所述第一升降機構包括固定連接在U形板(12)底部的第一套桿(402)，且第一套桿(402)的側壁套設有第一套管(401)，所述第一套管(401)的下端與第二移動板(13)的頂部固定，且第二移動板(13)的頂部固定連接有第一螺紋管(403)，所述第一螺紋管(403)內螺紋連接有第三螺紋桿(404)，且第三螺紋桿(404)的上端與U形板(12)的底部轉動連接，所述U形板(12)的頂部固定連接有第三電機(405)，且第三電機(405)的輸出端與第三螺紋桿(404)的上端固定。
5.根據權利要求1所述的一種水產養殖池內池水過濾裝置，其特征在于：所述吸收機構包括固定連接在U形板(12)側壁兩個對稱設置的支撐板(601)，且支撐板(601)的側壁固定連接有吸污泵(602)，所述吸污泵(602)的進料端固定連接有吸污管(603)，且吸污管(603)的下端固定插設在第二移動板(13)的底部，所述池體(1)的頂部固定連接有箱體(604)，且箱體(604)的頂部開設有缺口(606)，所述箱體(604)內固定連接有濾網(605)，且箱體(604)的側壁固定連接有L形設置的出水管(607)，所述吸污泵(602)的出料端固定連接有軟管(608)，且軟管(608)的另一端固定插設在箱體(604)的頂部。
6.根據權利要求1所述的一種水產養殖池內池水過濾裝置，其特征在于：所述復位機構包括開設在第二移動板(13)頂部?jī)蓚�(gè)對稱設置的條形開口(501)，且滑動板(16)在條形開口(501)內滑動，所述滑動板(16)的側壁固定連接有兩個對稱設置的第二套桿(503)，且第二套桿(503)內套設有第二套管(502)，所述第二套管(502)的另一端與條形開口(501)的側壁固定，且第二套管(502)的側壁套設有第三彈簧(504)。
7.根據權利要求5所述的一種水產養殖池內池水過濾裝置，其特征在于：所述推動機構包括轉動連接在吸污管(603)側壁的第一轉動桿(701)，且第一轉動桿(701)的兩端固定連接有兩個對稱設置的凸輪(702)，所述滑動板(16)的頂部固定連接有推動塊(703)，且凸輪(702)在推動塊(703)的側壁滑動，所述第一轉動桿(701)的側壁固定套設有從動錐齒輪(704)，且吸污管(603)內固定連接有連接板(705)，所述連接板(705)的底部通過第二轉動桿(706)轉動連接有轉扇(707)，且第二轉動桿(706)的下端固定連接有主動錐齒輪(708)。
8.根據權利要求1所述的一種水產養殖池內池水過濾裝置，其特征在于：所述吸油機構包括固定插設在U形板(12)底部的視覺傳感器(801)，且U形板(12)的側壁通過第二升降機構連接有第三移動板(802)，所述第三移動板(802)的底部通過輸送機構連接有吸油紙(803)，且吸油紙(803)套設在第三移動板(802)的底部。
9.根據權利要求8所述的一種水產養殖池內池水過濾裝置，其特征在于：所述第二升降機構包括固定連接在U形板(12)側壁的安裝板(901)，且安裝板(901)的底部固定連接有第三套桿(902)，所述第三套桿(902)的側壁套設有第三套管(903)，且第三套管(903)的下端與第三移動板(802)的頂部固定，所述第三移動板(802)的頂部固定連接有第二螺紋管(904)，且第二螺紋管(904)內螺紋連接有第四螺紋桿(905)，所述第四螺紋桿(905)的上端與安裝板(901)的底部轉動連接，所述安裝板(901)的頂部固定連接有第四電機(906)，且第四電機(906)的輸出端與第四螺紋桿(905)的上端固定。
10.根據權利要求8所述的一種水產養殖池內池水過濾裝置，其特征在于：所述輸送機構包括固定連接在第三移動板(802)側壁兩個對稱設置的第一連接塊(1001)，且第一連接塊(1001)的側壁通過第一轉軸轉動連接有收卷輥(1002)，所述第一連接塊(1001)的側壁固定連接有第五電機(1005)，且第五電機(1005)的輸出端與第一轉軸的一端固定，所述第三移動板(802)的側壁固定連接有兩個對稱設置的第二連接塊(1003)，且第二連接塊(1003)的側壁通過第二轉軸轉動連接有料輥(1004)，所述吸油紙(803)的一端繞設在料輥(1004)的側壁，且吸油紙(803)的另一端繞設在收卷輥(1002)的側壁。
發明內容
本發明的目的在于提供一種水產養殖池內池水過濾裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案，一種水產養殖池內池水過濾裝置，包括池體；還包括：兩個對稱設置的第一移動板，且第一移動板通過第一移動機構與池體的頂部連接，所述第一移動板的側壁通過第二移動機構連接有U形板，所述U形板的底部通過第一升降機構連接有第二移動板，且第二移動板的底部固定連接有固定框，所述固定框的側壁滑動連接有兩個對稱設置的擋板，且各個擋板的頂部固定連接有兩個對稱設置的第一T形導桿，所述第一T形導桿插設在第二移動板的頂部，且第一T形導桿的側壁套設有第一彈簧，所述第二移動板的底部通過復位機構連接有兩個對稱設置的滑動板，且各個滑動板的頂部插設有兩個對稱設置的第二T形導桿，所述第二T形導桿的下端固定連接有移動塊，且第二T形導桿的側壁套設有第二彈簧，所述移動塊的底部固定連接有多個呈“∧”形布置的固定桿，且移動塊的移動通過推動機構進行推動，所述第二移動板的底部設置有用于對污泥進行吸收的吸收機構，且U形板的側壁設置有用于對水面的油膜進行吸附的吸油機構。
優選的，所述第一移動機構包括固定連接在池體頂部多個對稱設置的固定塊，所述第一移動板的側壁固定連接有兩個對稱設置的滑塊，且位于一側的兩個固定塊的側壁固定連接有第一導向桿，其中一個所述滑塊套設在第一導向桿的側壁，且位于另一側的兩個固定塊的側壁轉動連接有第一螺紋桿，另一個所述滑塊與第一螺紋桿的側壁螺紋連接，所述固定塊的側壁固定連接有第一電機，且第一電機的輸出端與第一螺紋桿的一端固定。
優選的，所述第二移動機構包括固定連接在第一移動板側壁的第二導向桿，且U形板套設在第二導向桿的側壁，所述U形板的側壁螺紋連接有第二螺紋桿，且第二螺紋桿的兩端與第一移動板的側壁轉動連接，所述第一移動板的側壁固定連接有第二電機，且第二電機的輸出端與第二螺紋桿的一端固定。
優選的，所述第一升降機構包括固定連接在U形板底部的第一套桿，且第一套桿的側壁套設有第一套管，所述第一套管的下端與第二移動板的頂部固定，且第二移動板的頂部固定連接有第一螺紋管，所述第一螺紋管內螺紋連接有第三螺紋桿，且第三螺紋桿的上端與U形板的底部轉動連接，所述U形板的頂部固定連接有第三電機，且第三電機的輸出端與第三螺紋桿的上端固定。
優選的，所述吸收機構包括固定連接在U形板側壁兩個對稱設置的支撐板，且支撐板的側壁固定連接有吸污泵，所述吸污泵的進料端固定連接有吸污管，且吸污管的下端固定插設在第二移動板的底部，所述池體的頂部固定連接有箱體，且箱體的頂部開設有缺口，所述箱體內固定連接有濾網，且箱體的側壁固定連接有L形設置的出水管，所述吸污泵的出料端固定連接有軟管，且軟管的另一端固定插設在箱體的頂部。
優選的，所述復位機構包括開設在第二移動板頂部?jī)蓚�(gè)對稱設置的條形開口，且滑動板在條形開口內滑動，所述滑動板的側壁固定連接有兩個對稱設置的第二套桿，且第二套桿內套設有第二套管，所述第二套管的另一端與條形開口的側壁固定，且第二套管的側壁套設有第三彈簧。
優選的，所述推動機構包括轉動連接在吸污管側壁的第一轉動桿，且第一轉動桿的兩端固定連接有兩個對稱設置的凸輪，所述滑動板的頂部固定連接有推動塊，且凸輪在推動塊的側壁滑動，所述第一轉動桿的側壁固定套設有從動錐齒輪，且吸污管內固定連接有連接板，所述連接板的底部通過第二轉動桿轉動連接有轉扇，且第二轉動桿的下端固定連接有主動錐齒輪。
優選的，所述吸油機構包括固定插設在U形板底部的視覺傳感器，且U形板的側壁通過第二升降機構連接有第三移動板，所述第三移動板的底部通過輸送機構連接有吸油紙，且吸油紙?zhí)自O(shè)在第三移動板的底部。
優選的，所述第二升降機構包括固定連接在U形板側壁的安裝板，且安裝板的底部固定連接有第三套桿，所述第三套桿的側壁套設有第三套管，且第三套管的下端與第三移動板的頂部固定，所述第三移動板的頂部固定連接有第二螺紋管，且第二螺紋管內螺紋連接有第四螺紋桿，所述第四螺紋桿的上端與安裝板的底部轉動連接，所述安裝板的頂部固定連接有第四電機，且第四電機的輸出端與第四螺紋桿的上端固定。
優選的，所述輸送機構包括固定連接在第三移動板側壁兩個對稱設置的第一連接塊，且第一連接塊的側壁通過第一轉軸轉動連接有收卷輥，所述第一連接塊的側壁固定連接有第五電機，且第五電機的輸出端與第一轉軸的一端固定，所述第三移動板的側壁固定連接有兩個對稱設置的第二連接塊，且第二連接塊的側壁通過第二轉軸轉動連接有料輥，所述吸油紙的一端繞設在料輥的側壁，且吸油紙的另一端繞設在收卷輥的側壁。
與現有技術相比，本發明的有益效果是：
本發明通過設置吸污機構等，當需要對池體底部的污泥進行吸收過濾時，通過第一升降機構使得第二移動板向下移動，并使得擋板以及固定桿與池體的底部相抵，同時，第一彈簧和第二彈簧被壓縮，接著，啟動吸污泵進行吸污操作，與此同時，通過第一移動機構和第二移動機構對U形板進行移動，實現對池體的全部吸污，并且，在吸污時，使得池體底部的污泥穿過固定桿后進入固定框被并被吸污管吸入，吸入后的污泥通過軟管進入箱體內，在濾網的過濾作用下，使得過濾后的池水通過出水管再次進入池體的底部，與此同時，軟管落入箱體內時，能夠在沖擊作用下產生氣泡，增大過濾后池水中的含氧量，使得養殖效果更好，并且，在第二移動板進行移動時，由于固定桿的設置，能夠?qū)⑻锫莸瑞B(yǎng)殖在池體底部的水產向兩側推開，避免被吸入，保證養殖的質量；
本發明通過設置推動機構等，當污泥和池水通過吸污管被吸入時，沖擊在轉扇的表面使其進行轉動，轉扇的轉動帶動第二轉動桿和主動錐齒輪的轉動，進而帶動從動錐齒輪、第一轉動桿和凸輪的轉動，并且，在第三彈簧的作用下使得滑動板在條形開口內往復移動，并帶動移動塊和固定桿進行同步往復移動，從而能夠利用水流流動時的沖擊力為動力，對池底以及水生植物上粘附的污泥進行往復撥動，從而使得吸污管對污泥的吸收效果更好、效率更高；
本發明通過設置吸油機構等，在對池體底部的污泥進行吸收過濾時，U形板進行移動，此時，通過視覺傳感器對水面進行檢測，當檢測到水面存在油污時，通過第二升降機構帶動第三移動板向下移動，并將吸油紙移動至水面以下，從而使得吸油紙能夠?qū)λ娴挠臀圻M(jìn)行吸收，使得對池水的過濾效果更好，保證其養殖的效果，待吸收完成后，通過第二升降機構將第三移動板再次升起，并且，啟動第五電機，第五電機的轉動帶動收卷輥的轉動，從而對吸油后的吸油紙進行收卷，而料輥上未使用的吸油紙?jiān)俅屋斔椭恋谌苿?dòng)板的底部，從而使得吸油的效果更好、效率更高。
（發明人：吳巖;陳小金）
