公布日：2023.08.11

申請日：2023.07.11

分類號：C02F11/12(2019.01)I;C02F11/13(2019.01)I;C02F11/00(2006.01)I;B08B15/00(2006.01)I

摘要

本發明公開了一種具有除塵結構的污泥干化機，包括處理筒和定位支架，所述定位支架套設在處理筒上并與處理筒固定連接，還包括預處理裝置，該預處理裝置設置在處理筒內壁頂部，所述預處理裝置通過支撐架固定在處理筒內壁頂部，所述預處理裝置用于對污泥進行初步干化；切粒設備，該切粒設備設置在處理筒內部位于預處理裝置下方的部分，所述切粒設備與處理筒內壁固定連接，所述切粒設備用于對經過預處理裝置初步干化的物料進行切粒操作；烘干裝置，該烘干裝置設置在處理筒內部位于切粒設備下方的部分，本發明涉及污泥干化技術領域。該一種具有除塵結構的污泥干化機，方便提高污泥與熱氣的接觸面積，從而提高干化效率。

權利要求書

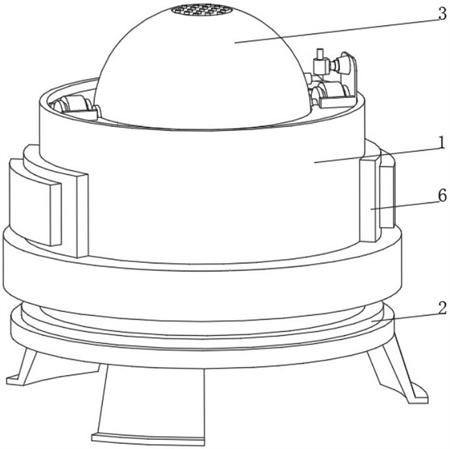

1.一種具有除塵結構的污泥干化機，包括處理筒（1）和定位支架（2），所述定位支架（2）套設在處理筒（1）上并與處理筒（1）固定連接，其特征在于：還包括預處理裝置（3），該預處理裝置（3）設置在處理筒（1）內壁頂部，所述預處理裝置（3）通過支撐架固定在處理筒（1）內壁頂部，所述預處理裝置（3）用于對污泥進行初步干化；切粒設備（4），該切粒設備（4）設置在處理筒（1）內部位于預處理裝置（3）下方的部分，所述切粒設備（4）與處理筒（1）內壁固定連接，所述切粒設備（4）用于對經過預處理裝置（3）初步干化的物料進行切粒操作；烘干裝置（5），該烘干裝置（5）設置在處理筒（1）內部位于切粒設備（4）下方的部分，所述烘干裝置（5）與處理筒（1）內壁底部固定連接，所述烘干裝置（5）用于對切粒設備（4）切好的粒狀物料進行烘干；除塵機構（6），該除塵機構（6）設置在處理筒（1）兩側并與處理筒（1）內部連通，所述除塵機構（6）用于吸收處理筒（1）內部的灰塵。

2.根據權利要求1所述的一種具有除塵結構的污泥干化機，其特征在于：所述預處理裝置（3）包括處理球殼（31），所述處理球殼（31）一側固定連接有驅動電機（32），所述驅動電機（32）的驅動軸貫穿處理球殼（31）并延伸至處理球殼（31）內部，所述驅動電機（32）的驅動軸端部固定連接有控制裝置（33），所述控制裝置（33）遠離驅動電機（32）的一側固定連接有攪拌輥（34），所述處理球殼（31）頂部固定連接有擠壓漏網（35），所述處理球殼（31）一側連通有氣管（36），所述氣管（36）內壁滑動連接有充氣嘴（37），所述充氣嘴（37）遠離氣管（36）的一端與外部氣泵連通，所述充氣嘴（37）一側固定連接有伸縮推桿（38），所述處理球殼（31）遠離驅動電機（32）的一側固定連接有翻轉電機（39）的驅動軸。

3.根據權利要求2所述的一種具有除塵結構的污泥干化機，其特征在于：所述處理球殼（31）設置在處理筒（1）內壁頂部并通過支撐架與處理筒（1）內壁固定連接，所述驅動電機（32）、伸縮推桿（38）和翻轉電機（39）均通過連接架固定在支撐架上。

4.根據權利要求2所述的一種具有除塵結構的污泥干化機，其特征在于：所述充氣嘴（37）上套設并固定連接有與氣管（36）相適配的密封圈，所述攪拌輥（34）內部設置有加熱結構。

5.根據權利要求2所述的一種具有除塵結構的污泥干化機，其特征在于：所述控制裝置（33）包括控制盤（331），所述控制盤（331）內壁轉動連接有控制塊（332），所述控制塊（332）側面固定連接有限位塊（333），所述限位塊（333）側面固定連接有弧形彈簧（334），所述弧形彈簧（334）遠離限位塊（333）的一端與控制盤（331）內壁固定連接，所述限位塊（333）遠離控制塊（332）的一側固定連接有開關片（335），所述控制盤（331）內壁固定連接有與開關片（335）相適配的弧形滑片（336），所述開關片（335）和弧形滑片（336）均設置在翻轉電機（39）的控制電路上，所述控制塊（332）一側固定連接有轉動柱（337）。

6.根據權利要求5所述的一種具有除塵結構的污泥干化機，其特征在于：所述轉動柱（337）遠離控制塊（332）的一端貫穿控制盤（331）并與控制盤（331）轉動連接，所述轉動柱（337）位于控制盤（331）外部的一端與攪拌輥（34）固定連接。

7.根據權利要求6所述的一種具有除塵結構的污泥干化機，其特征在于：所述控制盤（331）遠離轉動柱（337）的一側與驅動電機（32）的驅動軸固定連接，所述限位塊（333）設置有多組并且均勻分布在控制塊（332）上。8.根據權利要求1所述的一種具有除塵結構的污泥干化機，其特征在于：所述烘干裝置（5）包括烘干底座（51），所述烘干底座（51）頂部開設有烘干槽（52），所述烘干槽（52）內壁固定連接有熱風機（53），所述烘干底座（51）頂部固定連接有振動器（54），所述振動器（54）頂部固定連接有風網（55），所述烘干槽（52）內壁固定連接有固定架（56），所述固定架（56）頂部固定連接有頂塊（57）。

9.根據權利要求8所述的一種具有除塵結構的污泥干化機，其特征在于：所述烘干底座（51）設置在處理筒（1）內部并與處理筒（1）內壁固定連接，所述熱風機（53）底部貫穿烘干底座（51）以及處理筒（1）并延伸至處理筒（1）外部，所述頂塊（57）設置有多組并且均勻分布在固定架（56）上，所述頂塊（57）頂部貫穿風網（55）并與風網（55）滑動連接。

發明內容

為實現以上目的，本發明通過以下技術方案予以實現：一種具有除塵結構的污泥干化機，包括處理筒和定位支架，所述定位支架套設在處理筒上并與處理筒固定連接，還包括預處理裝置，該預處理裝置設置在處理筒內壁頂部，所述預處理裝置通過支撐架固定在處理筒內壁頂部，所述預處理裝置用于對污泥進行初步干化；切粒設備，該切粒設備設置在處理筒內部位于預處理裝置下方的部分，所述切粒設備與處理筒內壁固定連接，所述切粒設備用于對經過預處理裝置初步干化的物料進行切粒操作；烘干裝置，該烘干裝置設置在處理筒內部位于切粒設備下方的部分，所述烘干裝置與處理筒內壁底部固定連接，所述烘干裝置用于對切粒設備切好的粒狀物料進行烘干，方便提高污泥與熱氣的接觸面積，從而提高干化效率；除塵機構，該除塵機構設置在處理筒兩側并與處理筒內部連通，所述除塵機構用于吸收處理筒內部的灰塵。

優選的，所述預處理裝置包括處理球殼，所述處理球殼一側固定連接有驅動電機，所述驅動電機的驅動軸貫穿處理球殼并延伸至處理球殼內部，所述驅動電機的驅動軸端部固定連接有控制裝置，所述控制裝置遠離驅動電機的一側固定連接有攪拌輥，所述處理球殼頂部固定連接有擠壓漏網，所述處理球殼一側連通有氣管，所述氣管內壁滑動連接有充氣嘴，所述充氣嘴遠離氣管的一端與外部氣泵連通，所述充氣嘴一側固定連接有伸縮推桿，所述處理球殼遠離驅動電機的一側固定連接有翻轉電機的驅動軸，排料時只需翻轉充氣即可，排料操作方便，并且可排出條狀物料，方便后續切粒。

優選的，所述處理球殼設置在處理筒內壁頂部并通過支撐架與處理筒內壁固定連接，所述驅動電機、伸縮推桿和翻轉電機均通過連接架固定在支撐架上。

優選的，所述充氣嘴上套設并固定連接有與氣管相適配的密封圈，所述攪拌輥內部設置有加熱結構。

優選的，所述控制裝置包括控制盤，所述控制盤內壁轉動連接有控制塊，所述控制塊側面固定連接有限位塊，所述限位塊側面固定連接有弧形彈簧，所述弧形彈簧遠離限位塊的一端與控制盤內壁固定連接，所述限位塊遠離控制塊的一側固定連接有開關片，所述控制盤內壁固定連接有與開關片相適配的弧形滑片，所述開關片和弧形滑片均設置在翻轉電機的控制電路上，所述控制塊一側固定連接有轉動柱，方便根據處理球殼內部污泥的硬度自動控制處理球殼翻轉，無需人工操作，實現全自動化，使用方便。

優選的，所述轉動柱遠離控制塊的一端貫穿控制盤并與控制盤轉動連接，所述轉動柱位于控制盤外部的一端與攪拌輥固定連接。

優選的，所述控制盤遠離轉動柱的一側與驅動電機的驅動軸固定連接，所述限位塊設置有多組并且均勻分布在控制塊上。

優選的，所述烘干裝置包括烘干底座，所述烘干底座頂部開設有烘干槽，所述烘干槽內壁固定連接有熱風機，所述烘干底座頂部固定連接有振動器，所述振動器頂部固定連接有風網，所述烘干槽內壁固定連接有固定架，所述固定架頂部固定連接有頂塊，方便對粒狀污泥進行擠壓，使得粒狀污泥能夠不斷變換位置，能夠提高烘干效率。

優選的，所述烘干底座設置在處理筒內部并與處理筒內壁固定連接，所述熱風機底部貫穿烘干底座以及處理筒并延伸至處理筒外部，所述頂塊設置有多組并且均勻分布在固定架上，所述頂塊頂部貫穿風網并與風網滑動連接。

本發明提供了一種具有除塵結構的污泥干化機。具備以下有益效果：1、該一種具有除塵結構的污泥干化機，使用時將污泥投入預處理裝置內部，通過預處理裝置對污泥進行預處理，使得污泥從流體狀態變成固體狀態，然后將污泥從預處理裝置中排出，經過切粒設備切粒之后落在烘干裝置上，通過烘干裝置對粒狀的污泥進行烘干，方便提高污泥與熱氣的接觸面積，從而提高干化效率。

2、該一種具有除塵結構的污泥干化機，設置有預處理裝置，使用時將污泥投入處理球殼內部，然后通過驅動電機帶動攪拌輥轉動，攪拌輥在攪動的同時對污泥進行加熱，使污泥中的水分快速揮發，當污泥中的水分揮發到一定程度后，通過翻轉電機帶動處理球殼轉動，將擠壓漏網轉動至正下方，污泥落在擠壓漏網上，然后通過充氣嘴向氣管以及處理球殼內部充氣，處理球殼內部氣壓增大，擠壓污泥從擠壓漏網的網孔中排出，排料時只需翻轉充氣即可，排料操作方便，并且可排出條狀物料，方便后續切粒。

3、該一種具有除塵結構的污泥干化機，設置有控制裝置，隨著處理球殼內部污水中水分逐漸揮發，攪拌輥轉動的阻力逐漸增大，攪拌輥受到的阻力傳遞到控制塊上，阻力帶動控制塊朝向壓縮弧形彈簧的方向轉動，壓縮弧形彈簧的同時帶動限位塊上的開關片移動，當阻力達到一定程度時開關片移動到弧形滑片上，此時翻轉電機通電帶動處理球殼翻轉度，方便根據處理球殼內部污泥的硬度自動控制處理球殼翻轉，無需人工操作，實現全自動化，使用方便。

4、該一種具有除塵結構的污泥干化機，設置有烘干裝置，當粒狀污泥落在風網上時，通過振動器帶動風網震動，風網帶動其上的粒狀污泥震動，使得相鄰粒狀污泥之間能夠在震動過程中產生縫隙，避免污泥堆積導致的烘干效率低以及烘干不均勻的情況，同時風網在震動的過程中，頂塊不斷從風網上突出，方便對粒狀污泥進行擠壓，使得粒狀污泥能夠不斷變換位置，能夠提高烘干效率。

（發明人：陸建國;吳明光;錢兵;蔡張林;鄒美紅）
