公布日：2023.08.11

申請日：2023.06.09

分類號：C02F11/13(2019.01)I

摘要

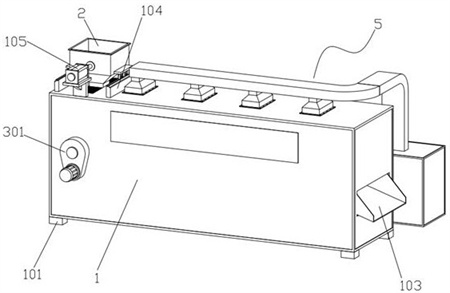

本發明涉及污泥處理技術領域，具體公開了一種污泥濾餅高效干燥機，包括干燥箱、進料斗、皮帶輸送裝置、熱風系統和抽氣除濕系統，皮帶輸送裝置包括設置在干燥箱內部的傳輸帶，進料斗設置在傳輸帶一端的正上方，干燥箱中設置有彈料裝置，彈料裝置包括旋轉柱，旋轉柱的下端連接有動力組件，旋轉柱上套上有升降塊，升降塊上通過立桿連接有作用于傳輸帶的頂動輥，連接架中設置有導向滑桿，升降塊上開設有與導向滑桿相匹配的滑孔，連接架與升降塊之間連接有彈簧；本發明公開的污泥濾餅高效干燥機實現了對污泥濾餅的連續式干燥處理，極大提高了對污泥濾餅的干燥效率，而且通過彈料裝置的作用極大提高了對污泥濾餅的干燥均勻性。

權利要求書

1.一種污泥濾餅高效干燥機，包括干燥箱、進料斗、皮帶輸送裝置、熱風系統和抽氣除濕系統，所述皮帶輸送裝置包括設置在干燥箱內部的傳輸帶，所述進料斗設置在傳輸帶一端的正上方，其特征在于，所述干燥箱中設置有將傳輸帶上的污泥濾餅瞬間彈射起來的彈料裝置，所述彈料裝置包括與干燥箱固定連接的條形板，所述條形板上設置有立板，所述立板上轉動連接有旋轉柱，所述旋轉柱的下端連接有動力組件，所述旋轉柱上套上有升降塊，所述升降塊上通過立桿連接有作用于傳輸帶的頂動輥，所述立板上固定有連接架，所述連接架中設置有導向滑桿，所述升降塊上開設有與導向滑桿相匹配的滑孔，且連接架與升降塊之間連接有彈簧，所述頂動輥的外圓周上開設有由單程螺旋段和垂直線段首尾連接的彈射導向槽，所述升降塊中設置有與彈射導向槽相匹配的滑輪。

2.根據權利要求1所述的污泥濾餅高效干燥機，其特征在于，所述皮帶輸送裝置還包括若干皮帶輥和一個張力調節輥，所述傳輸帶繞設在皮帶輥和張力調節輥之間，且其中一個皮帶輥連接有驅動裝置。

3.根據權利要求2所述的污泥濾餅高效干燥機，其特征在于，所述張力調節輥上連接有U型架，所述U型架與干燥箱的內壁之間連接有彈性伸縮組件。

4.根據權利要求1所述的污泥濾餅高效干燥機，其特征在于，所述干燥箱的上表面開設有垂直于傳輸帶方向設置的條形口，所述進料斗的下端通過條形口伸入干燥箱內部設置，所述干燥箱上設置有推動進料斗沿條形口方向移動的推動氣缸。

5.根據權利要求1所述的污泥濾餅高效干燥機，其特征在于，靠近所述進料斗處的干燥箱內部設置有將傳輸帶上污泥濾餅均勻攤開的勻料組件。

6.根據權利要求1所述的污泥濾餅高效干燥機，其特征在于，所述熱風裝置包括熱風生成器，所述熱風生成器上連接有伸入干燥箱中的熱風管，所述熱風管上連接有兩個平行于傳輸帶方向設置的排風管，所述排風管上設置有出風口。

7.根據權利要求6所述的污泥濾餅高效干燥機，其特征在于，位于所述傳輸帶兩側的干燥箱內壁上固定有弧形導風條。

8.根據權利要求1所述的污泥濾餅高效干燥機，其特征在于，所述抽氣除濕系統包括設置在干燥箱頂部的抽氣罩，所述抽氣罩通過抽氣管道連接有干燥過濾箱，所述干燥過濾箱上連接有抽氣泵。

發明內容

本發明旨在于提供了一種用于污泥濾餅的高效干燥機，以解決現有污泥熱干化機在對污泥濾餅進行干燥時存在干燥不均勻、干燥效率低下的問題。

本發明是通過以下技術方案實現的：一種污泥濾餅高效干燥機，包括干燥箱、進料斗、皮帶輸送裝置、熱風系統和抽氣除濕系統，所述皮帶輸送裝置包括設置在干燥箱內部的傳輸帶，所述進料斗設置在傳輸帶一端的正上方，所述干燥箱中設置有將傳輸帶上的污泥濾餅瞬間彈射起來的彈料裝置，所述彈料裝置包括與干燥箱固定連接的條形板，所述條形板上設置有立板，所述立板上轉動連接有旋轉柱，所述旋轉柱的下端連接有動力組件，所述旋轉柱上套上有升降塊，所述升降塊上通過立桿連接有作用于傳輸帶的頂動輥，所述立板上固定有連接架，所述連接架中設置有導向滑桿，所述升降塊上開設有與導向滑桿相匹配的滑孔，且連接架與升降塊之間連接有彈簧，所述頂動輥的外圓周上開設有由單程螺旋段和垂直線段首尾連接的彈射導向槽，所述升降塊中設置有與彈射導向槽相匹配的滑輪。

作為上述方案的進一步設置，所述皮帶輸送裝置還包括若干皮帶輥和一個張力調節輥，所述傳輸帶繞設在皮帶輥和張力調節輥之間，且其中一個皮帶輥連接有驅動裝置。

作為上述方案的進一步設置，所述張力調節輥上連接有U型架，所述U型架與干燥箱的內壁之間連接有彈性伸縮組件。

作為上述方案的進一步設置，所述干燥箱的上表面開設有垂直于傳輸帶方向設置的條形口，所述進料斗的下端通過條形口伸入干燥箱內部設置，所述干燥箱上設置有推動進料斗沿條形口方向移動的推動氣缸。

作為上述方案的進一步設置，靠近所述進料斗處的干燥箱內部設置有將傳輸帶上污泥濾餅均勻攤開的勻料組件。

作為上述方案的進一步設置，所述熱風裝置包括熱風生成器，所述熱風生成器上連接有伸入干燥箱中的熱風管，所述熱風管上連接有兩個平行于傳輸帶方向設置的排風管，所述排風管上設置有出風口。

作為上述方案的進一步設置，位于所述傳輸帶兩側的干燥箱內壁上固定有弧形導風條。

作為上述方案的進一步設置，所述抽氣除濕系統包括設置在干燥箱頂部的抽氣罩，所述抽氣罩通過抽氣管道連接有干燥過濾箱，所述干燥過濾箱上連接有抽氣泵。

本發明公開的污泥濾餅高效干燥機運行時，通過進料斗將粉碎后的污泥濾餅均勻撒在傳輸帶的上表面，使其隨著傳輸帶在干燥箱的內部進行輸送。熱風系統通過熱風生成器產生干燥熱風，并通過熱風管、排風管從傳輸帶的兩側向上流動，部分干燥熱風會通過傳輸帶表面的氣孔與傳輸帶上底層的污泥濾餅相接觸進行干燥，另一部分會通過傳輸帶與干燥箱側壁之間的縫隙向上流動，然后在弧形導風條的作用下使得熱風吹向傳輸帶上污泥濾餅的上表面進行干燥。

當污泥濾餅在傳輸帶上移動輸送的過程中，彈料裝置會間隙式運行，通過動力組件使得旋轉柱進行轉動，然后通過旋轉柱上彈射導向槽與升降塊上滑輪之間的作用下使得升降塊先向下移動進而對彈簧進行蓄勢，然后再瞬間釋放升降塊從而使得頂動輥瞬間向上移動，通過頂動輥瞬間向上的沖擊作用使得傳輸帶向上跳動，此部分傳輸帶上的污泥濾餅會被彈射起來，然后在彈射拋下的過程中與送入的熱風進行充分接觸，使得內部的污泥濾餅也能夠被快速烘干。

在烘干過程中，與污泥濾餅接觸后產生的濕熱空氣會被抽氣除濕系統抽入到干燥過濾箱，經過干燥過濾箱內部過濾層的作用去濕、去異味后再進行排出。最后帶污泥濾餅含水量下降至10%以下后再由傳輸帶輸送至排料斗中，并由排料斗將干燥后的污泥濾餅排出干燥箱。

本發明與現有技術相比，具有如下有益效果：本發明公開的污泥濾餅高效干燥機實現了對污泥濾餅的連續式干燥處理，極大提高了對污泥濾餅的干燥效率；同時，在污泥濾餅隨著傳輸帶進行輸送的過程中，傳輸帶底部污泥濾餅能夠與氣孔中流入的熱風相接觸，上層污泥濾餅能夠與經過導流后的熱風相接觸，并通過彈料裝置的作用使得污泥濾餅能夠在輸送過程中被彈射拋起，然后在拋起過程中能夠與熱風充分接觸，充分保證了內層污泥濾餅的干燥效果，極大提高了對污泥濾餅的干燥均勻性。

本發明中的彈力裝置結構設計巧妙，其以旋轉柱的轉動作用再加上滑輪與彈射導向槽之間的導向作用使得升降塊先向下運動并對彈簧進行蓄勢，然后再瞬間釋放升降塊使得頂動輥瞬間升起被撞擊在傳輸帶上，從而使得傳輸帶上污泥濾餅能夠被彈起一定距離，被彈起的污泥濾餅再與熱風相接觸，進而極大提高了其對污泥濾餅內部的干燥效果。

本發明公開的污泥濾餅高效干燥機還通過對進料斗、勻料組件的設計，使得污泥濾餅能夠下料均勻，然后在利用勻料組件將傳輸帶上的污泥濾餅進行均勻攤開，有效提高了污泥濾餅隨傳輸帶移動過程中與熱風的有效接觸面積，提高了對污泥濾餅的烘干速度。

（發明人：陳再賢;黃俊;成祝;謝鵬;李松竹;汪飛;陳昕;馮安;殷齊賀）
