公布日：2023.08.11

申請日：2023.05.31

分類號：C02F11/14(2019.01)I;B01F35/71(2022.01)I;B01F35/32(2022.01)I

摘要

本發明公開了一種污泥自動加藥處理裝置，包括處理箱和設于處理箱內部的藥箱，處理箱外側頂部設有驅動電機，驅動電機的輸出端連接有驅動齒輪，驅動齒輪下方的處理箱內設有攪拌組件，攪拌組件底部的處理箱上設有出料口；藥箱設于攪拌組件一側，攪拌組件另一側設有上料組件。通過驅動電機和上料組件的配合，將深層污泥抽送到攪拌組件中，在第一齒輪和驅動齒輪的配合下，擠壓偏心軸擠壓乳液泵頭將藥箱中的藥液噴灑到攪拌組件中，實現對深層污泥的藥液噴灑，保證深層污泥與藥液充分接觸，自動加藥的同時進一步提高了污泥的處理效率。

權利要求書

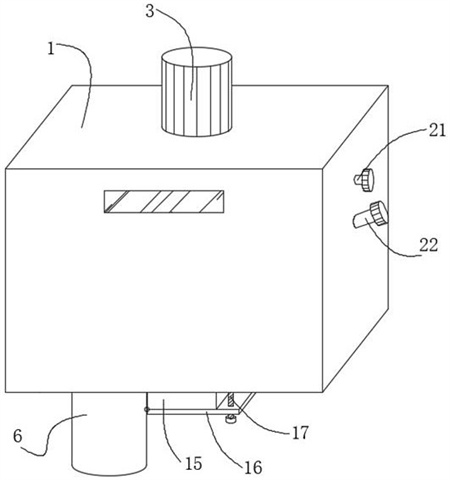

1.一種污泥自動加藥處理裝置，包括處理箱（1）和設于處理箱（1）內部的藥箱（2），其特征在于：所述處理箱（1）外側頂部設有驅動電機（3），驅動電機（3）的輸出端連接有驅動齒輪（4），驅動齒輪（4）下方的處理箱（1）內設有攪拌組件（5），攪拌組件（5）底部的處理箱（1）上設有出料口（14）；所述藥箱（2）設于攪拌組件（5）一側，攪拌組件（5）另一側設有上料組件（6）；所述藥箱（2）正上方設有第一齒輪（7），第一齒輪（7）連接在處理箱（1）內側頂部，第一齒輪（7）與驅動齒輪（4）相嚙合，第一齒輪（7）底部連接有轉軸（8），轉軸（8）自由端貫穿藥箱（2）頂部并延伸至藥箱（2）內部，轉軸（8）上設有若干攪拌葉片（9）；所述第一齒輪（7）底部靠近攪拌組件（5）一側與偏心擠壓軸（10）一端連接，偏心擠壓軸（10）另一端與設于藥箱（2）外側頂部的乳液泵頭（11）連接，乳液泵頭（11）的進液端貫穿藥箱（2）并延伸至藥箱（2）內腔的底部；所述藥箱（2）一側由上至下依次設有注水管（21）和加藥管（22），注水管（21）和加藥管（22）一端貫穿藥箱（2），另一端貫穿處理箱（1）；所述上料組件（6）包括上料管（24），上料管（24）底部貫穿處理箱（1）并延伸至處理箱（1）的下方，上料管（24）外壁與處理箱（1）固接，上料管（24）上方的處理箱（1）內壁設有低位朝向攪拌組件（5）的傾斜板（26），上料管（24）頂部貫穿傾斜板（26）；所述上料組件（6）還包括第二齒輪（23），第二齒輪（23）與驅動齒輪（4）相嚙合，第二齒輪（23）通過軸承轉動連接在處理箱（1）內側頂部，第二齒輪（23）底部與設于上料管（24）內的螺旋上料軸（25）相連接。

2.如權利要求1所述的一種污泥自動加藥處理裝置，其特征在于：所述攪拌組件（5）包括攪拌筒（12），攪拌筒（12）內設有攪拌架（13），攪拌架（13）頂部與驅動齒輪（4）底部連接，所述攪拌筒（12）與出料口（14）連通。

3.如權利要求1所述的一種污泥自動加藥處理裝置，其特征在于：所述處理箱（1）外側底部的出料口（14）外周設有隔離框（15），隔離框（15）底部靠近上料組件（6）一側轉動連接有封堵板（16）。

4.如權利要求3所述的一種污泥自動加藥處理裝置，其特征在于：所述封堵板（16）上遠離上料組件（6）一側由下至上貫穿有調節螺桿（17），所述調節螺桿（17）的頂端通過軸承轉動連接有安裝板（18），所述安裝板（18）的頂部與彈簧（19）一端連接，彈簧（19）另一端與處理箱（1）底部連接。

5.如權利要求2所述的一種污泥自動加藥處理裝置，其特征在于：所述驅動齒輪（4）的底部連接有滴液網筒（20）。

6.如權利要求1-5任一項所述的一種污泥自動加藥處理裝置，其特征在于：所述驅動電機（3）的輸出端與驅動齒輪（4）通過聯軸器連接。

7.如權利要求1-5任一項所述的一種污泥自動加藥處理裝置，其特征在于：伸出所述處理箱（1）的注水管（21）和加藥管（22）端部均設有封堵帽。

發明內容

本發明提供了一種污泥自動加藥處理裝置，解決了現有污泥處理方式無法保證藥劑與深層污泥的有效混合，嚴重制約了污泥處理速度的問題。

本發明為一種污泥自動加藥處理裝置，包括處理箱和設于處理箱內部的藥箱，處理箱外側頂部設有驅動電機，驅動電機的輸出端連接有驅動齒輪，驅動齒輪下方的處理箱內設有攪拌組件，攪拌組件底部的處理箱上設有出料口；藥箱設于攪拌組件一側，攪拌組件另一側設有上料組件；所述藥箱正上方設有第一齒輪，第一齒輪通過軸承轉動連接在處理箱內側頂部，第一齒輪與驅動齒輪相嚙合，第一齒輪底部連接有轉軸，轉軸自由端貫穿藥箱頂部并延伸至藥箱內部，轉軸上設有若干攪拌葉片；所述第一齒輪底部靠近攪拌組件一側與偏心擠壓軸一端連接，偏心擠壓軸另一端與設于藥箱外側頂部的乳液泵頭連接，乳液泵頭的進液端貫穿藥箱并延伸至藥箱內腔的底部；藥箱一側由上至下依次設有注水管和加藥管，注水管和加藥管一端貫穿藥箱，另一端貫穿處理箱；所述上料組件包括上料管，上料管底部貫穿處理箱并延伸至處理箱的下方，上料管外壁與處理箱固接，上料管上方的處理箱內壁設有低位朝向攪拌組件的傾斜板，上料管頂部貫穿傾斜板；上料組件還包括第二齒輪，第二齒輪與驅動齒輪相嚙合，第二齒輪通過軸承轉動連接在處理箱內側頂部，第二齒輪底部與設于上料管內的螺旋上料軸相連接。

優選的，攪拌組件包括攪拌筒，攪拌筒內設有攪拌架，攪拌架頂部與驅動齒輪底部連接，攪拌筒與出料口連通。

優選的，處理箱外側底部的出料口外周設有隔離框，隔離框底部靠近上料組件一側轉動連接有封堵板。

優選的，封堵板上遠離上料組件一側由下至上貫穿有調節螺桿，調節螺桿的頂端通過軸承轉動連接有安裝板，安裝板的頂部與彈簧一端連接，彈簧另一端與處理箱底部連接。

優選的，驅動齒輪的底部連接有滴液網筒。

優選的，驅動電機的輸出端與驅動齒輪通過聯軸器連接。

優選的，伸出所述處理箱的注水管和加藥管端部均設有封堵帽。

與現有技術相比，本發明的有益效果如下：1、本發明提供的污泥自動加藥處理裝置，通過驅動電機和上料組件的配合，將深層污泥抽送到攪拌組件中，在第一齒輪和驅動齒輪的配合下，擠壓偏心軸擠壓乳液泵頭將藥箱中的藥液噴灑到攪拌組件中，實現對深層污泥的藥液噴灑，保證深層污泥與藥液充分接觸，自動加藥的同時進一步提高了污泥的處理效率。

2、本發明提供的污泥自動加藥處理裝置，在封堵板、調節螺桿和彈簧的配合下，當封堵板上的污泥超出彈簧對封堵板的拉力后，封堵板發生傾斜，實現加藥后污泥的自動下料工作，有效避免攪拌組件中污泥的溢出，保障加藥裝置長時間穩定運行，調節螺桿還可對彈簧和封堵板間的拉力大小進行調節，便捷實用。

3、本發明提供的污泥自動加藥處理裝置，在驅動齒輪的底部連接有滴液網筒，乳液泵頭噴出的藥液先落在滴液網筒上，然后滴至攪拌組件中，增加藥液與污泥的有效接觸面積。

4、本發明提供的污泥自動加藥處理裝置，在第一齒輪、第二齒輪和驅動齒輪的配合下，利用驅動電機這一單獨動力源就可以實現污泥的上料、加藥和攪拌工作，實現了污泥加藥處理的多功能化利用，設備自動化程度更高。

（發明人：賀耀文;陳茜;孫淵君;杜光焱;許菁）
