公布日：2023.09.19
申請日：2023.06.30
分類號：C02F1/04(2023.01)I;B01F31/44(2022.01)I;B01F27/70(2022.01)I
摘要
本發明公開了一種鉛酸電池回收用高鹽廢水凈化裝置及處理方法，本發明涉及廢水凈化技術領域，包括第一支撐桿，所述第一支撐桿的下表面固定連接有支撐腿，加熱裝置，通過設置加熱裝置，可以對進入環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水進行加熱，從而使鉛酸電池回收用高鹽廢水中的水蒸發，進而使鹽能夠結晶出來，所述加熱裝置包括環形蒸發箱，環形蒸發箱的形狀是圓環型，因此能夠被中間的熱源均勻的加熱，從而使環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水能夠得到均勻的加熱，所述環形蒸發箱固定連接在第一支撐桿的端部，所述環形蒸發箱的內圈處固定連接有第四支撐桿，達到對鉛酸電池生產產生的高鹽廢水進行結晶并收集的效果。
權利要求書
1.一種鉛酸電池回收用高鹽廢水凈化裝置，包括第一支撐桿(1)，所述第一支撐桿(1)的下表面固定連接有支撐腿(2)，其特征在于：該鉛酸電池回收用高鹽廢水凈化裝置，還包括；加熱裝置(3)，所述加熱裝置(3)包括環形蒸發箱(31)，所述環形蒸發箱(31)固定連接在第一支撐桿(1)的端部，所述環形蒸發箱(31)的內圈處固定連接有第四支撐桿(36)；加水裝置(4)，所述加水裝置(4)包括第五支撐桿(41)，所述第五支撐桿(41)固定連接在環形蒸發箱(31)的內圈處，所述第五支撐桿(41)遠離環形蒸發箱(31)的一端固定連接有中轉箱(42)；結晶裝置(5)，所述結晶裝置(5)包括頂殼(51)，所述頂殼(51)活動連接在環形蒸發箱(31)的內腔中。
2.根據權利要求1所述的一種鉛酸電池回收用高鹽廢水凈化裝置，其特征在于：所述第四支撐桿(36)的端部固定連接有加熱電機(37)，所述加熱電機(37)的輸出端固定連接有加熱環(38)，且所述的加熱環(38)形狀為上大下小的圓柱形。
3.根據權利要求2所述的一種鉛酸電池回收用高鹽廢水凈化裝置，其特征在于：所述環形蒸發箱(31)的內壁處固定連接有第二支撐桿(32)，所述第二支撐桿(32)的端部固定連接有第一圓環(33)，所述環形蒸發箱(31)的內壁處固定連接有第三支撐桿(34)，所述第三支撐桿(34)的端部固定連接有第二圓環(35)。
4.根據權利要求1所述的一種鉛酸電池回收用高鹽廢水凈化裝置，其特征在于：所述中轉箱(42)的外表面固定連接有第一連接箱(43)，所述第一連接箱(43)貫穿中轉箱(42)，所述第一連接箱(43)的外表面固定連接有連接管(44)，所述連接管(44)遠離第一連接箱(43)的一端固定連接有第二連接箱(45)，所述第二連接箱(45)貫穿環形蒸發箱(31)的底面。
5.根據權利要求4所述的一種鉛酸電池回收用高鹽廢水凈化裝置，其特征在于：所述中轉箱(42)內腔底面的軸心處固定連接有抽水泵(46)，所述抽水泵(46)的進水端固定連接有進水管(47)，所述進水管(47)貫穿中轉箱(42)并延伸至中轉箱(42)的下表面。
6.根據權利要求3所述的一種鉛酸電池回收用高鹽廢水凈化裝置，其特征在于：所述頂殼(51)的上表面固定連接有轉動把手(52)，所述頂殼(51)的上表面固定連接有排氣管(53)，所述排氣管(53)貫穿頂殼(51)，所述頂殼(51)的下表面固定連接有限位套(54)，所述限位套(54)的數量為若干個，且若干個所述的限位套(54)分別滑動連接在第一圓環(33)和第二圓環(35)的外表面。
7.根據權利要求6所述的一種鉛酸電池回收用高鹽廢水凈化裝置及處理方法，其特征在于：所述頂殼(51)的內壁處固定連接有隔板(55)，所述隔板(55)的數量為若干個，且若干個所述的隔板(55)以頂殼(51)的軸心為圓心陣列在頂殼(51)的內壁處，所述隔板(55)的內表面固定連接有收集裝置(56)。
8.根據權利要求7所述的一種鉛酸電池回收用高鹽廢水凈化裝置及處理方法，其特征在于：所述收集裝置(56)包括軟墊(561)，所述軟墊(561)固定連接在隔板(55)的內表面，所述軟墊(561)的端部固定連接有活動桿(562)，所述活動桿(562)的底端固定連接有攪拌框(563)。
9.根據權利要求8所述的一種鉛酸電池回收用高鹽廢水凈化裝置，其特征在于：所述攪拌框(563)內腔的頂面固定連接有第六支撐桿(564)，所述第六支撐桿(564)遠離攪拌框(563)內腔頂面的一端固定連接有析出套(565)，所述攪拌框(563)端口處固定連接有彈簧(566)，所述彈簧(566)的端部固定連接有攪拌板(567)。
10.一種鉛酸電池回收用高鹽廢水的處理方法，其特征在于，包括以下步驟：步驟一：在對鉛酸電池回收用高鹽廢水進行凈化之前，先將鉛酸電池回收用高鹽廢水溫度加熱到五十度，并將鉛酸電池回收用高鹽廢水放置在圓桶之中，并將裝滿了鉛酸電池回收用高鹽廢水的圓桶放置在進水管(47)的正下方，準備就緒之后，將抽水泵(46)接入電源并打開抽水泵(46)的開關；步驟二：鉛酸電池回收用高鹽廢水進入中轉箱(42)的內腔中，并通過連接管(44)進入環形蒸發箱(31)的內腔中，當環形蒸發箱(31)內腔中的鉛酸電池回收用高鹽廢水高度達到環形蒸發箱(31)短邊的三分之二處時，將抽水泵(46)的開關關閉，使抽水泵(46)不再抽鉛酸電池回收用高鹽廢水進入中轉箱(42)的內腔中；步驟三：環形蒸發箱(31)內腔中鉛酸電池回收用高鹽廢水達到高度之后，操作人員將結晶裝置(5)安裝在環形蒸發箱(31)的上方，使頂殼(51)與環形蒸發箱(31)內壁相接觸，并使限位套(54)套設在第一圓環(33)與第二圓環(35)的外表面，完成裝置的安裝；步驟四：安裝好結晶裝置(5)之后，將加熱電機(37)接入電源并打開加熱電機(37)的開關，加熱電機(37)通電后，加熱環(38)產生熱量，對鉛酸電池回收用高鹽廢水進行二次加熱，直至沸騰，鉛酸電池回收用高鹽廢水之后，產生的水蒸氣從排氣管(53)排出；步驟五：當環形蒸發箱(31)內腔中的鉛酸電池回收用高鹽廢水水位到達環形蒸發箱(31)短邊內壁高度三分之一處時，握住轉動把手(52)并繞圈轉動，頂殼(51)帶動著隔板(55)和收集裝置(56)在環形蒸發箱(31)的內腔中轉動，轉動的過程中，結晶出的鹽附著在析出套(565)的外表面，攪拌板(567)對環形蒸發箱(31)殘余的鉛酸電池回收用高鹽廢水進行攪拌，使其盡快蒸發結晶，完成結晶后，取出結晶裝置(5)即可對鹽結晶進行收集。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種鉛酸電池回收用高鹽廢水凈化裝置及處理方法，包括第一支撐桿，所述第一支撐桿的下表面固定連接有支撐腿；
加熱裝置，通過設置加熱裝置，可以對進入環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水進行加熱，從而使鉛酸電池回收用高鹽廢水中的水蒸發，進而使鹽能夠結晶出來，所述加熱裝置包括環形蒸發箱，環形蒸發箱的形狀是圓環型，因此能夠被中間的熱源均勻的加熱，從而使環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水能夠得到均勻的加熱，所述環形蒸發箱固定連接在第一支撐桿的端部，所述環形蒸發箱的內圈處固定連接有第四支撐桿；
加水裝置，通過設置加水裝置，可以向環形蒸發箱的內腔中添加鉛酸電池回收用高鹽廢水，從而使環形蒸發箱內腔中能不斷的結晶出鹽結晶，所述加水裝置包括第五支撐桿，所述第五支撐桿固定連接在環形蒸發箱的內圈處，所述第五支撐桿遠離環形蒸發箱的一端固定連接有中轉箱，中轉箱的設置，可以對鉛酸電池回收用高鹽廢水進行中轉，從而使鉛酸電池回收用高鹽廢水均勻地充連接管進入環形蒸發箱的內腔中；
結晶裝置，通過設置結晶裝置，方便使鉛酸電池回收用高鹽廢水中的鹽的析出并且方便對結晶出來鹽的收集，所述結晶裝置包括頂殼，所述頂殼活動連接在環形蒸發箱的內腔中。
優選的，所述第四支撐桿的端部固定連接有加熱電機，所述加熱電機的輸出端固定連接有加熱環，且所述的加熱環形狀為上大下小的圓柱形，加熱電機的設置，可以使加熱環產生熱量，從而使環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水被加熱至蒸發，加熱環設置成上大下小的圓柱形，能夠使產生的熱量更均勻地附著在環形蒸發箱的內圈處。
優選的，所述環形蒸發箱的內壁處固定連接有第二支撐桿，所述第二支撐桿的端部固定連接有第一圓環，所述環形蒸發箱的內壁處固定連接有第三支撐桿，所述第三支撐桿的端部固定連接有第二圓環，第一圓環和第二圓環的設置，可以對結晶裝置進行限位，使在轉動結晶裝置的時候，使結晶裝置轉動得更加順暢。
優選的，所述中轉箱的外表面固定連接有第一連接箱，所述第一連接箱貫穿中轉箱，所述第一連接箱的外表面固定連接有連接管，所述連接管遠離第一連接箱的一端固定連接有第二連接箱，所述第二連接箱貫穿環形蒸發箱的底面，第一連接箱、中轉箱和第二連接箱的設置，可以使中轉箱內腔中的鉛酸電池回收用高鹽廢水進入環形蒸發箱的內腔中。
優選的，所述中轉箱內腔底面的軸心處固定連接有抽水泵，所述抽水泵的進水端固定連接有進水管，所述進水管貫穿中轉箱并延伸至中轉箱的下表面，抽水泵的設置，可以使進水管插入的鉛酸電池回收用高鹽廢水水桶中的廢水進入中轉箱的內腔中。
優選的，所述頂殼的上表面固定連接有轉動把手，轉動把手的設置，可以方便操作人員轉動結晶裝置，從而對環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水進行攪拌，使其均勻蒸發，所述頂殼的上表面固定連接有排氣管，所述排氣管貫穿頂殼，排氣管可以使環形蒸發箱內腔中產生的水蒸氣得到排出，所述頂殼的下表面固定連接有限位套，所述限位套的數量為若干個，且若干個所述的限位套分別滑動連接在第一圓環和第二圓環的外表面，限位套的設置，可以使結晶裝置在第一圓環和第二圓環的外表面轉動得更加順暢。
優選的，所述頂殼的內壁處固定連接有隔板，所述隔板的數量為若干個，隔板的設置，可以使產生的水蒸氣能夠得到排出，并從排氣管排出裝置，并對收集裝置進行支撐固定，且若干個所述的隔板以頂殼的軸心為圓心陣列在頂殼的內壁處，所述隔板的內表面固定連接有收集裝置。
優選的，所述收集裝置包括軟墊，通過設置收集裝置，可以對析出的鹽結晶進行收集，并對環形蒸發箱中的廢水進行攪拌，使其蒸發得更加均勻，所述軟墊固定連接在隔板的內表面，所述軟墊的端部固定連接有活動桿，所述活動桿的底端固定連接有攪拌框，軟墊的設置，可以使活動桿在轉動的過程中產生晃動，進而對環形蒸發箱內腔中的廢水得到充分攪拌。
優選的，所述攪拌框內腔的頂面固定連接有第六支撐桿，所述第六支撐桿遠離攪拌框內腔頂面的一端固定連接有析出套，析出套的設置，可以使產生結晶的鹽吸附在析出套的外表面，所述攪拌框端口處固定連接有彈簧，所述彈簧的端部固定連接有攪拌板，彈簧和攪拌板的設置，可以對環形蒸發箱內腔中的廢水進行攪拌，使其蒸發均勻。

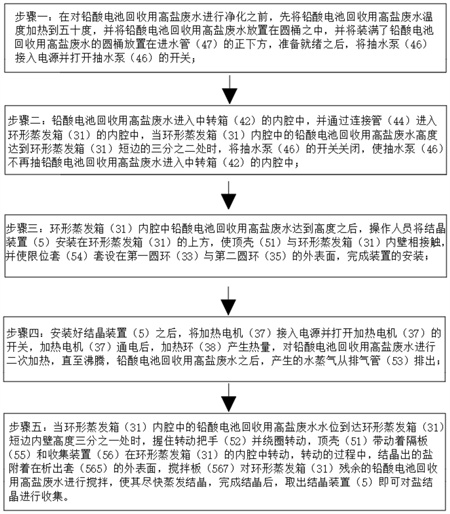

一種鉛酸電池回收用高鹽廢水的處理方法，包括以下步驟：
步驟一：在對鉛酸電池回收用高鹽廢水進行凈化之前，先將鉛酸電池回收用高鹽廢水溫度加熱到五十度，并將鉛酸電池回收用高鹽廢水放置在圓桶之中，并將裝滿了鉛酸電池回收用高鹽廢水的圓桶放置在進水管的正下方，準備就緒之后，將抽水泵接入電源并打開抽水泵的開關；
步驟二：鉛酸電池回收用高鹽廢水進入中轉箱的內腔中，并通過連接管進入環形蒸發箱的內腔中，當環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水高度達到環形蒸發箱短邊的三分之二處時，將抽水泵的開關關閉，使抽水泵不再抽鉛酸電池回收用高鹽廢水進入中轉箱的內腔中；
步驟三：環形蒸發箱內腔中鉛酸電池回收用高鹽廢水達到高度之后，操作人員將結晶裝置安裝在環形蒸發箱的上方，使頂殼與環形蒸發箱內壁相接觸，并使限位套套設在第一圓環與第二圓環的外表面，完成裝置的安裝；
步驟四：安裝好結晶裝置之后，將加熱電機接入電源并打開加熱電機的開關，加熱電機通電后，加熱環產生熱量，對鉛酸電池回收用高鹽廢水進行二次加熱，直至沸騰，鉛酸電池回收用高鹽廢水之后，產生的水蒸氣從排氣管排出；
步驟五：當環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水水位到達環形蒸發箱短邊內壁高度三分之一處時，握住轉動把手并繞圈轉動，頂殼帶動著隔板和收集裝置在環形蒸發箱的內腔中轉動，轉動的過程中，結晶出的鹽附著在析出套的外表面，攪拌板對環形蒸發箱殘余的鉛酸電池回收用高鹽廢水進行攪拌，使其盡快蒸發結晶，完成結晶后，取出結晶裝置即可對鹽結晶進行收集。
本發明提供了一種鉛酸電池回收用高鹽廢水凈化裝置及處理方法。具備以下有益效果：
一、該鉛酸電池回收用高鹽廢水凈化裝置及處理方法，通過設置加熱裝置，可以對進入環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水進行加熱，從而使鉛酸電池回收用高鹽廢水中的水蒸發，進而使鹽能夠結晶出來，環形蒸發箱的形狀是圓環型，因此能夠被中間的熱源均勻的加熱，從而使環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水能夠得到均勻的加熱。
二、該鉛酸電池回收用高鹽廢水凈化裝置及處理方法，通過設置加水裝置，可以向環形蒸發箱的內腔中添加鉛酸電池回收用高鹽廢水，從而使環形蒸發箱內腔中能不斷的結晶出鹽結晶，中轉箱的設置，可以對鉛酸電池回收用高鹽廢水進行中轉，從而使鉛酸電池回收用高鹽廢水均勻地充連接管進入環形蒸發箱的內腔中。
三、該鉛酸電池回收用高鹽廢水凈化裝置及處理方法，通過設置結晶裝置，方便使鉛酸電池回收用高鹽廢水中的鹽的析出并且方便對結晶出來鹽的收集。
四、該鉛酸電池回收用高鹽廢水凈化裝置及處理方法，通過轉動把手的設置，可以方便操作人員轉動結晶裝置，從而對環形蒸發箱內腔中的鉛酸電池回收用高鹽廢水進行攪拌，使其均勻蒸發，排氣管可以使環形蒸發箱內腔中產生的水蒸氣得到排出，限位套的設置，可以使結晶裝置在第一圓環和第二圓環的外表面轉動得更加順暢。
五、該鉛酸電池回收用高鹽廢水凈化裝置及處理方法，通過設置收集裝置，可以對析出的鹽結晶進行收集，并對環形蒸發箱中的廢水進行攪拌，使其蒸發得更加均勻，軟墊的設置，可以使活動桿在轉動的過程中產生晃動，進而對環形蒸發箱內腔中的廢水得到充分攪拌。
（發明人：張春暉;周朝勇;孫小剛）
