公布日：2024.02.23

申請日：2023.10.20

分類號：C02F1/50(2023.01)I;C02F1/00(2023.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;C02F103/20(2006.01)N

摘要

本發明公開了一種便于消毒的生豬養殖污水處理裝置，包括底座箱、支架、支撐桿，支撐桿固定安裝于底座箱頂部外壁，支架固定安裝于支撐桿外部側壁，支架頂部外壁固定安裝有工型板，工型板頂部設有推動機構，包括X軌跡滑槽、導向板、電機、連桿一、連桿二、滑塊、接觸柱、推板、彈簧一、半斜齒錐齒輪、斜齒錐齒輪、刮板，使用時可打開電機使得滑塊在接觸柱在X軌跡滑槽、X導向塊的配合下帶動推板進行出料筒內的消毒物質交替推出，實現對污水中雜質篩選刮除的同時進行污水消毒。本發明能夠?qū)崿F(xiàn)對污水的消毒，同時設置有安裝組件，包括下料筒、活動筒、安裝圈、轉圈、卡柱、彈性圈、鎖緊筒體等，可快速拆裝篩選袋體，進行污水二次處理。

權利要求書

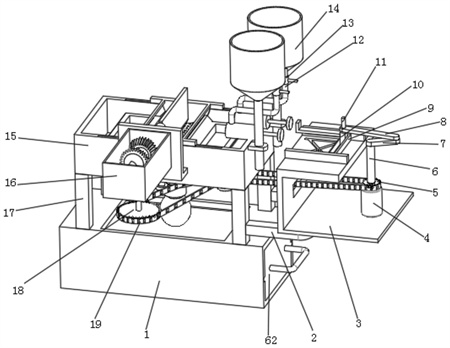

1.一種便于消毒的生豬養殖污水處理裝置，包括底座箱(1)、支架(2)、支撐桿(17)，其特征在于，所述支撐桿(17)固定安裝于底座箱(1)頂部外壁，所述支架(2)固定安裝于支撐桿(17)外部側壁，所述支架(2)頂部外壁固定安裝有工型板(3)，所述工型板(3)頂部設有推動機構，所述推動機構包括電機(4)、側安裝箱(16)、X軌跡滑槽(20)、導向板(21)，所述電機(4)固定安裝于工型板(3)底部?jī)?nèi)壁，所述電機(4)輸出端通過鍵連接有轉桿一(6)，所述轉桿一(6)頂部外壁固定安裝有連桿一(7)，所述連桿一(7)頂部外壁轉動連接有連桿二(8)，所述連桿二(8)另一端內壁轉動連接有轉桿二(11)，所述轉桿二(11)底部外壁固定安裝有滑塊(10)，所述導向板(21)固定安裝于工型板(3)頂部外壁，所述導向板(21)內壁滑動連接有滑柱(9)，所述滑塊(10)滑動連接于滑柱(9)內壁，所述滑塊(10)外部側壁固定安裝有推板(25)，所述滑塊(10)底部外壁固定安裝有導向筒(27)，所述導向筒(27)內壁滑動連接有接觸柱(28)，所述接觸柱(28)與滑塊(10)之間固定安裝有彈簧一(26)，所述接觸柱(28)與X軌跡滑槽(20)、X導向塊(22)相配合，所述X軌跡滑槽(20)開設于工型板(3)頂部外壁，所述X軌跡滑槽(20)底部開設有深槽(23)，所述X軌跡滑槽(20)內壁固定安裝有X導向塊(22)，所述X導向塊(22)端部開設有上升斜面(24)。

2.根據權利要求1所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述支撐桿(17)頂部外壁固定安裝有收集箱一(15)，所述收集箱一(15)頂部固定插接有篩選框(41)，所述收集箱一(15)外部側壁固定安裝有兩組側安裝桿(29)，兩組所述側安裝桿(29)頂部外壁固定安裝有存儲筒(14)，所述收集箱一(15)頂部外壁設有兩組下料組件與兩組存儲筒(14)相連接，所述下料組件包括下料管(12)、出料筒(32)，所述出料筒(32)固定安裝于收集箱一(15)頂部外壁，所述出料筒(32)內壁滑動連接有推桿(30)，所述推桿(30)另一端固定安裝有活塞板(33)，所述活塞板(33)與出料筒(32)內壁之間固定安裝有彈簧二(31)。

3.根據權利要求2所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述下料管(12)一端與出料筒(32)相連接，所述下料管(12)另一端與存儲筒(14)相連接，且所述下料管(12)中段通過法蘭連接有開關閥(13)。

4.根據權利要求1所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述側安裝箱(16)外部側壁固定安裝有側安裝架(39)，所述側安裝架(39)固定安裝于收集箱一(15)外部側壁，所述側安裝箱(16)內部設有傳動組件，所述傳動組件與轉桿一(6)相連接，所述傳動組件端部通過鍵連接有刮板(40)，所述刮板(40)下端與篩選框(41)相配合。

5.根據權利要求4所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述傳動組件包括鏈輪一(5)、鏈條(19)、轉桿三(35)、轉桿四(36)，所述鏈輪一(5)通過鍵連接于轉桿一(6)外部側壁，所述轉桿四(36)轉動連接于側安裝箱(16)內壁，所述轉桿四(36)另一端與刮板(40)相連接，所述轉桿四(36)外部側壁通過鍵連接有相對設置的斜齒錐齒輪(37)。

6.根據權利要求5所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述轉桿三(35)轉動連接于側安裝箱(16)內壁，所述轉桿三(35)頂部外壁通過鍵連接有半斜齒錐齒輪(38)，所述半斜齒錐齒輪(38)與兩組斜齒錐齒輪(37)相嚙合，所述轉桿三(35)底部外壁通過鍵連接有鏈輪二(18)，所述鏈條(19)傳動連接于鏈輪一(5)與鏈輪二(18)外部側壁之間。

7.根據權利要求2所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述收集箱一(15)底部外壁轉動連接有防脫柱(34)。

8.根據權利要求3所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述篩選框(41)兩側開設有槽口，所述篩選框(41)外部側壁固定安裝有放置槽體(43)，所述放置槽體(43)內壁放置有收集袋體(42)。

9.根據權利要求2所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述收集箱一(15)底部設有安裝組件，所述安裝組件內部設有篩選袋體(47)，所述底座箱(1)底部?jī)?nèi)壁滑動連接有收集箱二(62)。

10.根據權利要求9所述的一種便于消毒的生豬養殖污水處理裝置，其特征在于，所述安裝組件包括下料筒(44)、活動筒(46)、兩組扣接柱(48)，所述下料筒(44)固定安裝于收集箱一(15)底部外壁，且下料筒(44)內設有電子閥門，所述下料筒(44)外部側壁固定安裝有安裝圈(45)，所述安裝圈(45)內壁轉動連接有轉圈(56)，所述轉圈(56)外部側壁固定安裝有轉柱(51)，所述轉柱(51)外部側壁固定安裝有拉繩(49)，所述拉繩(49)另一端固定安裝有扣環(50)，所述扣接柱(48)固定安裝于收集箱一(15)底部外壁，所述扣環(50)套接于扣接柱(48)外部側壁，所述轉圈(56)內部側壁設有凸起頭(57)，所述安裝圈(45)內壁焊頂部?jī)?nèi)壁固定安裝有內圈(55)，所述內圈(55)內壁開設有內槽(59)，所述內圈(55)內壁滑動連接有卡柱(61)，所述卡柱(61)與凸起頭(57)相配合，所述卡柱(61)外部側壁固定安裝有側板(60)，所述側板(60)與內槽(59)之間固定安裝有彈簧三(58)，所述活動筒(46)固定插接于安裝圈(45)內部，所述活動筒(46)外部側壁開設有卡槽(53)，所述卡槽(53)與卡柱(61)相配合，所述篩選袋體(47)頂部固定安裝有彈性圈(54)，所述活動筒(46)內部開設有與彈性圈(54)相配合的環形槽，所述活動筒(46)內壁通過螺紋連接有鎖緊筒體(52)，所述鎖緊筒體(52)頂部設有六角螺孔，所述鎖緊筒體(52)底端外延與彈性圈(54)相配合。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種便于消毒的生豬養殖污水處理裝置。

為了實現上述目的，本發明采用了如下技術方案：

一種便于消毒的生豬養殖污水處理裝置，包括底座箱、支架、支撐桿，所述支撐桿固定安裝于底座箱頂部外壁，所述支架固定安裝于支撐桿外部側壁，所述支架頂部外壁固定安裝有工型板，所述工型板頂部設有推動機構，所述推動機構包括電機、側安裝箱、X軌跡滑槽、導向板，所述電機固定安裝于工型板底部?jī)?nèi)壁，所述電機輸出端通過鍵連接有轉桿一，所述轉桿一頂部外壁固定安裝有連桿一，所述連桿一頂部外壁轉動連接有連桿二，所述連桿二另一端內壁轉動連接有轉桿二，所述轉桿二底部外壁固定安裝有滑塊，所述導向板固定安裝于工型板頂部外壁，所述導向板內壁滑動連接有滑柱，所述滑塊滑動連接于滑柱內壁，所述滑塊外部側壁固定安裝有推板，所述滑塊底部外壁固定安裝有導向筒，所述導向筒內壁滑動連接有接觸柱，所述接觸柱與滑塊之間固定安裝有彈簧一，所述接觸柱與X軌跡滑槽、X導向塊相配合，所述X軌跡滑槽開設于工型板頂部外壁，所述X軌跡滑槽底部開設有深槽，所述X軌跡滑槽內壁固定安裝有X導向塊，所述X導向塊端部開設有上升斜面。

優選地：所述支撐桿頂部外壁固定安裝有收集箱一，所述收集箱一頂部固定插接有篩選框，所述收集箱一外部側壁固定安裝有兩組側安裝桿，兩組所述側安裝桿頂部外壁固定安裝有存儲筒，所述收集箱一頂部外壁設有兩組下料組件與兩組存儲筒相連接，所述下料組件包括下料管、出料筒，所述出料筒固定安裝于收集箱一頂部外壁，所述出料筒內壁滑動連接有推桿，所述推桿另一端固定安裝有活塞板，所述活塞板與出料筒內壁之間固定安裝有彈簧二。

進一步地：所述下料管一端與出料筒相連接，所述下料管另一端與存儲筒相連接，且所述下料管中段通過法蘭連接有開關閥。

在前述方案的基礎上：所述側安裝箱外部側壁固定安裝有側安裝架，所述側安裝架固定安裝于收集箱一外部側壁，所述側安裝箱內部設有傳動組件，所述傳動組件與轉桿一相連接，所述傳動組件端部通過鍵連接有刮板，所述刮板下端與篩選框相配合。

在前述方案中更佳的方案是：所述傳動組件包括鏈輪一、鏈條、轉桿三、轉桿四，所述鏈輪一通過鍵連接于轉桿一外部側壁，所述轉桿四轉動連接于側安裝箱內壁，所述轉桿四另一端與刮板相連接，所述轉桿四外部側壁通過鍵連接有相對設置的斜齒錐齒輪。

作為本發明進一步的方案：所述轉桿三轉動連接于側安裝箱內壁，所述轉桿三頂部外壁通過鍵連接有半斜齒錐齒輪，所述半斜齒錐齒輪與兩組斜齒錐齒輪相嚙合，所述轉桿三底部外壁通過鍵連接有鏈輪二，所述鏈條傳動連接于鏈輪一與鏈輪二外部側壁之間。

同時，所述收集箱一底部外壁轉動連接有防脫柱。

作為本發明的一種優選的：所述篩選框兩側開設有槽口，所述篩選框外部側壁固定安裝有放置槽體，所述放置槽體內壁放置有收集袋體。

同時，所述收集箱一底部設有安裝組件，所述安裝組件內部設有篩選袋體，所述底座箱底部?jī)?nèi)壁滑動連接有收集箱二。

作為本發明的一種更優的方案：所述安裝組件包括下料筒、活動筒、兩組扣接柱，所述下料筒固定安裝于收集箱一底部外壁，且下料筒內設有電子閥門，所述下料筒外部側壁固定安裝有安裝圈，所述安裝圈內壁轉動連接有轉圈，所述轉圈外部側壁固定安裝有轉柱，所述轉柱外部側壁固定安裝有拉繩，所述拉繩另一端固定安裝有扣環，所述扣接柱固定安裝于收集箱一底部外壁，所述扣環套接于扣接柱外部側壁，所述轉圈內部側壁設有凸起頭，所述安裝圈內壁焊頂部?jī)?nèi)壁固定安裝有內圈，所述內圈內壁開設有內槽，所述內圈內壁滑動連接有卡柱，所述卡柱與凸起頭相配合，所述卡柱外部側壁固定安裝有側板，所述側板與內槽之間固定安裝有彈簧三，所述活動筒固定插接于安裝圈內部，所述活動筒外部側壁開設有卡槽，所述卡槽與卡柱相配合，所述篩選袋體頂部固定安裝有彈性圈，所述活動筒內部開設有與彈性圈相配合的環形槽，所述活動筒內壁通過螺紋連接有鎖緊筒體，所述鎖緊筒體頂部設有六角螺孔，所述鎖緊筒體底端外延與彈性圈相配合。

本發明的有益效果為：

1.本發明，通過將推動機構設置為X軌跡滑槽、導向板、電機、連桿一、連桿二、滑塊、接觸柱、推板、彈簧一、鏈輪一、鏈輪二、半斜齒錐齒輪、斜齒錐齒輪、刮板的組合，使用時可打開電機使得滑塊在接觸柱在X軌跡滑槽、X導向塊的配合下帶動推板進行出料筒內的消毒物質交替推出，對污水消毒，并帶動刮板刮除雜質。

2.本發明，通過在篩選框外部側壁開設槽口，同時設有放置槽體、收集袋體，在刮板對篩選框進行鐘擺刮除雜質時，可通過槽口掉落至收集袋體內，當雜質過多時拆除收集袋體即可，不需要頻繁進行雜質清理。

3.本發明，通過設置有收集箱二、篩選袋體，使用時污水在消毒過濾后再次進入篩選袋體內二次過濾，實現對污水的完全處理。

4.本發明，通過將安裝組件設置為下料筒、活動筒、安裝圈、轉圈、拉繩、扣環、卡柱、彈性圈、鎖緊筒體的組合，使用時，先通過鎖緊筒體壓緊彈性圈對篩選袋體固定，隨后轉動轉柱，使得轉圈外部的凸起頭頂出卡柱固定活動筒，并通過扣環進行轉柱的固定，需要進行篩選袋體拆除時，反轉轉柱即可快速拆除活動筒，更換篩選袋體即可。

（發明人：王歡）
