公布日：2023.08.01
申請日：2023.06.08
分類號：B07B1/28(2006.01)I;B07B1/42(2006.01)I;B07B1/46(2006.01)I;B08B3/12(2006.01)I;B08B13/00(2006.01)I
摘要
一種去除有機質的多級篩分裝置及使用方法，包括分離沉淀倉，分離沉淀倉內伸入有進料管、高壓進水管道，且進料管、高壓進水管道交匯處設置射流板，使高壓進水管道內的水流經射流板后混合進料管內的物料噴射，噴射起點處設置射流腔對射流防護導向，噴射方向的末端設置導流腔對射流導向送入分離沉淀倉的超聲清洗區，超聲清洗區包括超聲波振片及固定超聲波振片的側壁包圍的空間；超聲清洗區下方設置有低速水管道的水流口，水流口用于在超聲清洗區內形成上升水流區，上升水流區的下方設置至少兩個不同孔徑的多級篩分傳送裝置，對分離下沉的污泥過濾；上升水流區的水流液面處設置導流口，導流口連通導流管用于排出分離上浮的有機質。
權利要求書

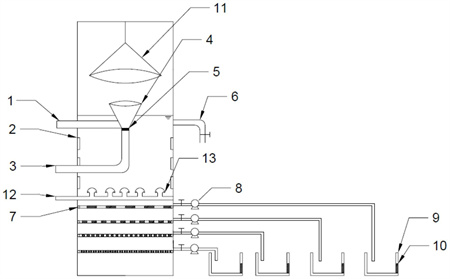

1.一種去除有機質的多級篩分裝置，其特征在于，包括分離沉淀倉，分離沉淀倉內伸入有進料管(1)、高壓進水管道(3)，且進料管(1)、高壓進水管道(3)交匯處設置射流板(5)，使高壓進水管道(3)內的水流經射流板(5)后混合進料管(1)內的物料噴射，噴射起點處設置射流腔(4)對射流防護導向，噴射方向的末端設置導流腔(11)對射流導向送入分離沉淀倉的超聲清洗區，超聲清洗區包括超聲波振片(2)及固定超聲波振片(2)的側壁包圍的空間；超聲清洗區下方設置有低速水管道(12)的水流口(13)，水流口(13)用于在超聲清洗區內形成上升水流區，上升水流區的下方設置至少兩個不同孔徑的多級篩分傳送裝置(7)，對分離下沉的污泥過濾；上升水流區的水流液面處設置導流口，導流口連通導流管(6)用于排出分離上浮的有機質。
2.如權利要求1所述的一種去除有機質的多級篩分裝置，其特征在于，射流腔(4)或/和導流腔(11)均為喇叭形或錐形。
3.如權利要求1所述的一種去除有機質的多級篩分裝置，其特征在于，多級篩分傳送裝置(7)對應的連接污泥泵(8)，通過污泥泵(8)把污泥送入砂水分離池(9)，經篩網(10)處理后的濾水用于高壓進水管道(3)或低速水管道(12)的用水。
4.如權利要求1所述的一種去除有機質的多級篩分裝置，其特征在于，射流板(5)上均勻分布圓孔；射流板(5)為圓形。
5.如權利要求1所述的一種去除有機質的多級篩分裝置，其特征在于，射流板(5)上分布的孔徑在1-5mm，包括1、1.5、2、2.5、3、3.5、4、4.5、5mm；高壓進水管道(3)內的輸入的初始壓力為30-40kPa，包括30、40kPa。
6.如權利要求1所述的一種去除有機質的多級篩分裝置，其特征在于，超聲波振片(2)的頻率在20-30kHZ，包括20、30kHZ，發射周期為1.5-2min，包括1.5、2min。
7.如權利要求1所述的一種去除有機質的多級篩分裝置，其特征在于，多級篩分傳送裝置(7)的濾網的孔徑分別為10mm、2mm、0.1mm、0.075mm；砂水分離池(9)的篩網(10)的孔徑分別為10mm、2mm、0.1mm、0.075mm。
8.一種去除有機質的多級篩分方法，用于污泥中有機質的篩分，其特征在于，包括如下步驟：污泥被射流初次分離，污泥通過管道送入高壓水流噴射區的上方，高壓水流混合污泥后的噴射方向設置逐漸擴大的射流腔(4)；高壓水流混合污泥前經過射流板，射流板上均勻設置孔，孔徑在1-5mm，包括1、5mm；分離的污泥射流被導流后落入分離倉內，經過超聲清洗并受重力自然下沉，下沉過程中混入上升水流，使有機組分輕物質上浮后沿導流口流出。
9.如權利要求8所述的一種去除有機質的多級篩分方法，其特征在于，下沉的污泥通過不同孔徑的多級篩分傳送裝置(7)進行篩分后分別送入砂水分離池(9)，砂水分離池(9)內設置篩網(10)，篩網(10)過濾后的濾水用于射流或上升水流。
10.如權利要求8所述的一種去除有機質的多級篩分方法，其特征在于，污泥經預處理后進行有機質篩分，預處理為濾除直徑大于5mm的顆粒。
發明內容
有鑒于此，面對現有技術的不足，本發明的目的在于提供一種去除有機質的多級篩分裝置，實現超聲耦合射流方式強化去除通溝污泥有機質的多級篩分，可對通溝污泥中的有機組分及細砂表面的有機絮體起到更徹底的剝離效果，同時完成通溝污泥不同粒徑的多級篩分。
本申請旨在解決背景技術中的問題之一。
本發明所采用的技術方案為：為實現上述目的及其他相關目的，本發明提供一種去除有機質的多級篩分裝置；
一種去除有機質的多級篩分裝置，包括分離沉淀倉，分離沉淀倉內伸入有進料管、高壓進水管道，且進料管、高壓進水管道交匯處設置射流板，使高壓進水管道內的水流經射流板后混合進料管內的物料噴射，噴射起點處設置射流腔對射流防護導向，噴射方向的末端設置導流腔對射流導向送入分離沉淀倉的超聲清洗區，超聲清洗區包括超聲波振片及固定超聲波振片的側壁包圍的空間；
超聲清洗區下方設置有低速水管道的水流口，水流口用于在超聲清洗區內形成上升水流區，上升水流區的下方設置至少兩個不同孔徑的多級篩分傳送裝置，對分離下沉的污泥過濾；上升水流區的水流液面處設置導流口，導流口連通導流管用于排出分離上浮的有機質。
本申請?zhí)峁┑囊环N技術方案，還具有以下技術特征：
優選的，射流腔、導流腔均為喇叭形或錐形。
優選的，射流板上分布的孔徑在1-5mm，包括1、5mm。
優選的，多級篩分傳送裝置對應的連接污泥泵，通過污泥泵把污泥送入砂水分離池，經篩網處理后的濾水用于高壓進水管道或低速水管道的用水。
優選的，射流板上均勻分布圓孔。
優選的，射流板為圓形。
優選的，高壓進水管道內的輸入的初始壓力為30-40kPa，包括30、40kPa。
優選的，超聲波振片的頻率在20-30kHZ，包括20、30kHZ，發射周期為1.5-2min，包括1.5、2min。
優選的，多級篩分傳送裝置的篩網或?yàn)V網的孔徑分別為10mm、2mm、0.1mm、0.075mm。
優選的，砂水分離池的篩網或?yàn)V網的孔徑分別為10mm、2mm、0.1mm、0.075mm。
優選的，一種去除有機質的多級篩分方法，用于污泥中有機質的篩分，包括如下步驟：
污泥被射流初次分離，污泥通過管道送入高壓水流噴射區的上方，高壓水流混合污泥后的噴射方向設置逐漸擴大的射流腔；高壓水流混合污泥前經過射流板，射流板上均勻設置孔，孔徑在1-5mm，包括1、5mm；
分離的污泥射流被導流后落入分離倉內，經過超聲清洗并受重力自然下沉，下沉過程中混入上升水流，使有機組分輕物質上浮后沿導流口流出。
優選的，下沉的污泥通過不同孔徑的多級篩分傳送裝置進行篩分后分別送入砂水分離池，砂水分離池內設置篩網，篩網過濾后的濾水用于射流或上升水流。
優選的，射流腔為喇叭形或錐形。
優選的，污泥經預處理后進行有機質篩分，預處理為濾除直徑大于5mm的顆粒。
本發明具有以下有益效果：
1、本發明的高壓水經過射流板時形成高壓射流，形成局部真空，在射流板上的通溝污泥中有機質和砂石表面的絮體會被真空區域吸引，在大顆粒摩擦和碰撞的協同作用下而與大顆粒砂石進行分離，同時被水流沖擊到導流腔上，在重力作用下掉落在水中，較重的砂石下沉，而較輕的有機組分與污泥有機絮體在上升水流的作用下上浮至水面從導流口排出；
2、本發明中，利用超聲波振片發出的20-30kHZ超聲波，在振蕩和空化作用下可對下沉砂石起到進一步的清洗，能有效將砂石上附著的有機絮體進一步破解，完成通溝污泥無機砂石和有機組分的二次去除，破解的有機組分隨上升水流至水面從導流口排出；
3、本發明中，將傳送裝置與篩網相結合，集成為多級篩分傳送裝置，可實現篩分和傳送工作的自動化，操作便捷，節約工序時間，實現連續篩分作業；
4、本發明裝置結構簡單，通過高壓射流和超聲波兩種洗滌方式與多級篩分傳送裝置完成集成創新，實現耦合洗滌、多級篩分雙重功效，同時可以實現連續工作。
（發明人：黃嘉良;方寧;郭亞麗;吳海斌;李文浩;次瀚林）
