公布日：2024.02.23
申請日：2023.12.07
分類號：C02F3/12(2023.01)I;C02F3/02(2023.01)I;C02F1/44(2023.01)I
摘要
本發明公開了一種循環混合式節能環保型污水處理設備，包括內根據功能分為接液室、第一過濾室、第二過濾室、沉淀室的箱體，其中：所述接液室通過第一隔離板組使其內部形成相互連通的承接區和抽排區，所述第一隔離板組頂部與接液室保持預定間距；還包括循環泵管組，所述循環泵管組用于將接近所述抽排區底部的液體排入所述第一過濾室內設置的ro膜過濾模組內；所述第二過濾室內設置有受電機驅動旋轉的攪拌槳葉。該發明提供的循環混合式節能環保型污水處理設備，通過接液室、第一過濾室、第二過濾室和沉淀室對污水進行處理，通過對接液室、第二過濾室以及ro膜過濾模組優化增加過濾和顆粒物堆積滯留的效果，從而優化污水處理的效果。
權利要求書

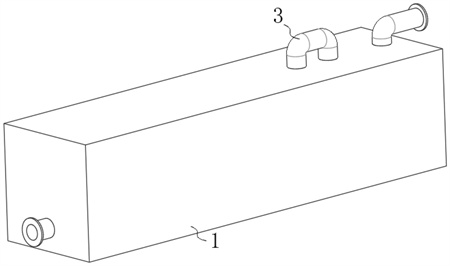

1.一種循環混合式節能環保型污水處理設備，其特征在于，包括內根據功能分為接液室(11)、第一過濾室(12)、第二過濾室(13)、沉淀室(14)的箱體(1)，其中：所述接液室(11)通過第一隔離板組(2)使其內部形成相互連通的承接區和抽排區，所述第一隔離板組(2)頂部與接液室(11)保持預定間距；還包括循環泵管組(3)，所述循環泵管組(3)用于將接近所述抽排區底部的液體排入所述第一過濾室(12)內設置的ro膜過濾模組(4)內；所述第二過濾室(13)內設置有受電機(5)驅動旋轉的攪拌槳葉(51)，且其軸心處還設置有豎直布置的曝氣管(6)；所述沉淀室(14)內設置有MBR濾膜組(7)。
2.根據權利要求1所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述第一隔離板組(2)包括對稱布置的豎板，且兩個豎板之間設置有多個濾網墊板(21)；多個所述濾網墊板(21)自下而上目篩數遞增。
3.根據權利要求1所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述承接區內設置有固定于豎板和與豎板相對一側內壁交錯布置的弧形引流板(22)；所述承接區內設置有用不承接所述弧形引流板(22)引流而下液體用的直腳梯形承接筒(23)；且直腳梯形承接筒(23)與所述承接區底部保持預定間距以形成過流道，所述過流道與第一隔離板組(2)的低位連通。
4.根據權利要求1所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述ro膜過濾模組(4)包括板體(41)以及設置每兩個相鄰板體(41)之間的ro膜板組(42)；所述ro膜板組(42)由定型板(421)以及設置于所述定型板(421)第一側面的ro膜組成。
5.根據權利要求4所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述定型板(421)的I面上開設有：位于低位布置的匯液槽(4211)，所述匯液槽(4211)內設置有吸水海綿板(4212)；位于高位布置的，且呈線性陣列布置的、貫穿至II面的通孔(4213)；其中：所述匯液槽(4211)與多個所述通孔(4213)相連通；所述定型板(421)的II面上設置有引流棉體(80)，所述引流棉體(80)上設置有關于其中心對稱布置的毛細引流棉(81)，所述引流棉體(80)延伸至所述通孔(4213)內，且ro膜依附于II面上。
6.根據權利要求1所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述攪拌槳葉(51)處于所述第二過濾室(13)底部并居中布置；所述曝氣管(6)固定于攪拌槳葉(51)上，其上設置有反流螺旋槳(61)，其中：所述攪拌槳葉(51)使液體向斜上方流動，所述反流螺旋槳(61)使液體向斜下方流動。
7.根據權利要求6所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述第二過濾室(13)內壁設置有凸起部(131)，所述凸起部(131)使所述第二過濾室(13)內形成第一循環槽(100)和第二循環槽(101)；所述攪拌槳葉(51)位于第一循環槽(100)內；所述反流螺旋槳(61)位于第二循環槽(101)內。
8.根據權利要求7所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述第二過濾室(13)內壁設置有引流管(132)，所述引流管(132)與第二過濾室(13)底部設置的匯流環(133)連通，所述攪拌槳葉(51)位于匯流環(133)；所述引流管(132)的入水口延伸凸起部(131)外側。
9.根據權利要求8所述的一種循環混合式節能環保型污水處理設備，其特征在于，所述凸起部(131)的頂部為弧形結構，而所述引流管(132)的入水口處于該凸起部(131)與第二過濾室(13)內壁交匯處，且該交匯處為弧形結構的低位。
10.根據權利要求1所述的一種循環混合式節能環保型污水處理設備，其特征在于，還包括并聯式排水管(9)，其布置與沉淀室(14)內，而輸出端所述第二過濾室(13)高位相連通；所述MBR濾膜組(7)位于所述并聯式排水管(9)的上方，二者規格一致；所述沉淀室(14)設置有與其頂部不連接的擋流墻(141)，其用于使沉淀室(14)形成相互連通的MBR濾池和靜止池。
發明內容
本發明的目的是提供一種循環混合式節能環保型污水處理設備，用于解決上述問題。
為了實現上述目的，本發明提供如下技術方案：一種循環混合式節能環保型污水處理設備，包括內根據功能分為接液室、第一過濾室、第二過濾室、沉淀室的箱體，其中：
所述接液室通過第一隔離板組使其內部形成相互連通的承接區和抽排區，所述第一隔離板組頂部與接液室保持預定間距；
還包括循環泵管組，所述循環泵管組用于將接近所述抽排區底部的液體排入所述第一過濾室內設置的ro膜過濾模組內；
所述第二過濾室內設置有受電機驅動旋轉的攪拌槳葉，且其軸心處還設置有豎直布置的曝氣管；
所述沉淀室內設置有MBR濾膜組。
作為優選的，所述第一隔離板組包括對稱布置的豎板，且兩個豎板之間設置有多個濾網墊板；
多個所述濾網墊板自下而上目篩數遞增。
作為優選的，所述承接區內設置有固定于豎板和與豎板相對一側內壁交錯布置的弧形引流板；
所述承接區內設置有用不承接所述弧形引流板引流而下液體用的直腳梯形承接筒；
且直腳梯形承接筒與所述承接區底部保持預定間距以形成過流道，所述過流道與第一隔離板組的低位連通。
作為優選的，所述ro膜過濾模組包括板體以及設置每兩個相鄰板體之間的ro膜板組；
所述ro膜板組由定型板以及設置于所述定型板第一側面的ro膜組成。
作為優選的，所述定型板的I面上開設有：
位于低位布置的匯液槽，所述匯液槽內設置有吸水海綿板；
位于高位布置的，且呈線性陣列布置的、貫穿至II面的通孔；
其中：所述匯液槽與多個所述通孔相連通；
所述定型板的II面上設置有引流棉體，所述引流棉體上設置有關于其中心對稱布置的毛細引流棉，所述引流棉體延伸至所述通孔內，且ro膜依附于II面上。
作為優選的，所述攪拌槳葉處于所述第二過濾室底部并居中布置；
所述曝氣管固定于攪拌槳葉上，其上設置有反流螺旋槳，其中：
所述攪拌槳葉使液體向斜上方流動，所述反流螺旋槳使液體向斜下方流動。
作為優選的，所述第二過濾室內壁設置有凸起部，所述凸起部使所述第二過濾室內形成第一循環槽和第二循環槽；
所述攪拌槳葉位于第一循環槽內；
所述反流螺旋槳位于第二循環槽內。
作為優選的，所述第二過濾室內壁設置有引流管，所述引流管與第二過濾室底部設置的匯流環連通，所述攪拌槳葉位于匯流環；
所述引流管的入水口延伸凸起部外側。
作為優選的，所述凸起部的頂部為弧形結構，而所述引流管的入水口處于該凸起部與第二過濾室內壁交匯處，且該交匯處為弧形結構的低位。
作為優選的，還包括并聯式排水管，其布置與沉淀室內，而輸出端所述第二過濾室高位相連通；
所述MBR濾膜組位于所述并聯式排水管的上方，二者規格一致；
所述沉淀室設置有與其頂部不連接的擋流墻，其用于使沉淀室形成相互連通的MBR濾池和靜止池。
在上述技術方案中，本發明提供的一種循環混合式節能環保型污水處理設備，具備以下有益效果：污水從接液室進入，然后從承接區上漫至抽排區，然后再由循環泵管組抽入第一過濾室內，然后通過ro膜過濾模組進入第二過濾室，然后電機驅動攪拌槳葉，從而對污水進行攪拌，同時曝氣管對污水進行曝氣，增加氧氣含量，以進行生物降解處理。最后處理之后的液體會被抽入沉淀室通過MBR濾膜組過濾靜止后排出。
（發明人：周靈俊;馮力;杜惠洋;陳皓;楊林鵬）
